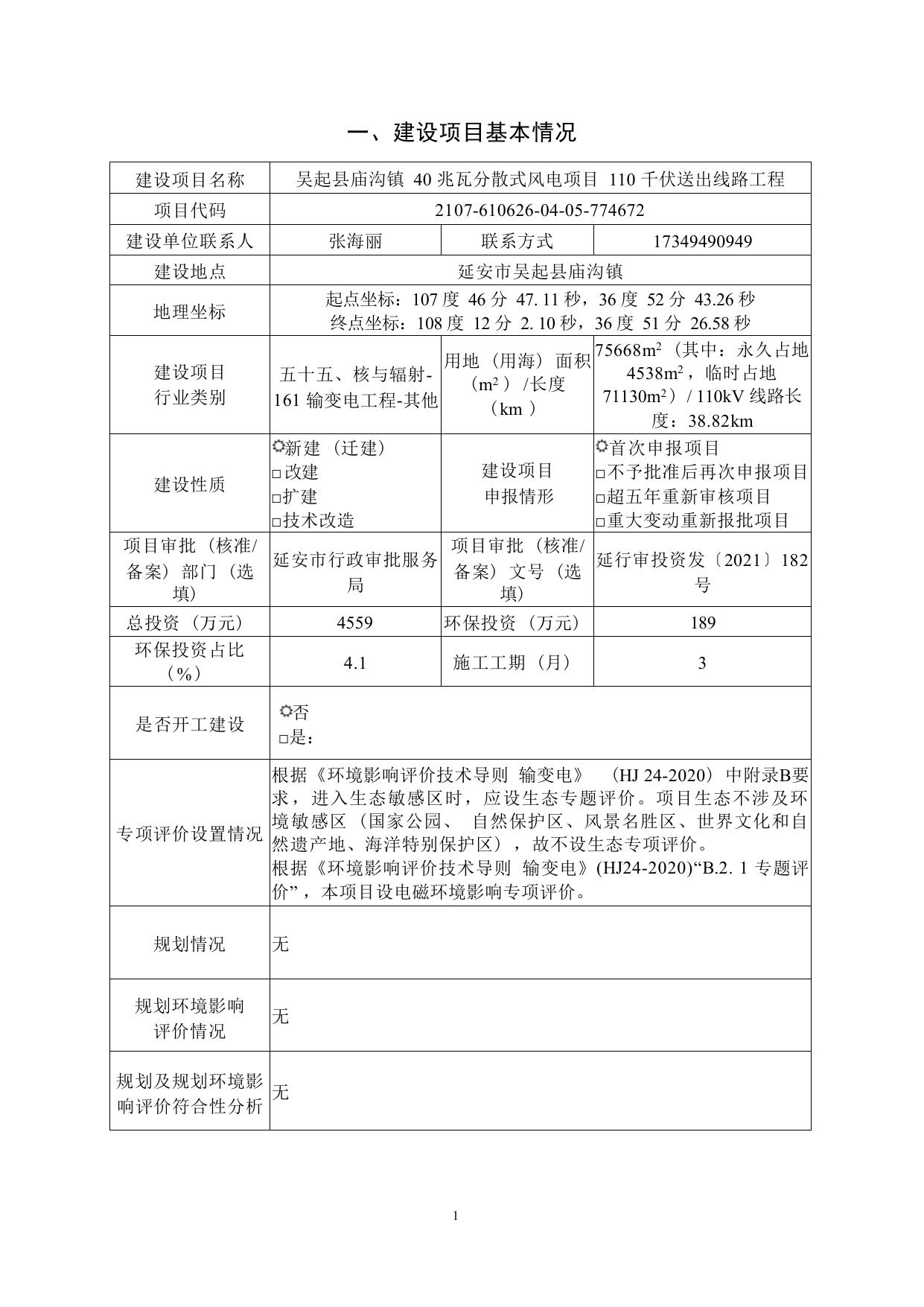

一、建设项目基本情况 建设项目名称 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程 项目代码 2107-610626-04-05-774672 建设单位联系人 张海丽 建设地点 地理坐标 建设项目 行业类别 建设性质 17349490949 联系方式 延安市吴起县庙沟镇 起点坐标：107 度 46 分 47. 11 秒，36 度 52 分 43.26 秒 终点坐标：108 度 12 分 2. 10 秒，36 度 51 分 26.58 秒 75668m2 (其中：永久占地 用地 (用海) 面积 4538m2 ，临时占地 五十五、核与辐射(m2 ) /长度 71130m2 ) / 110kV 线路长 161 输变电工程-其他 ( km ) 度：38.82km 新建 (迁建) □ 改建 □扩建 □技术改造 建设项目 申报情形 首次申报项目 □不予批准后再次申报项目 □超五年重新审核项目 □重大变动重新报批项目 项目审批 (核准/ 项目审批 (核准/ 延安市行政审批服务 延行审投资发〔2021〕182 备案) 部门 (选 备案) 文号 (选 局 号 填) 填) 总投资 (万元) 4559 环保投资 (万元) 189 环保投资占比 (%) 4.1 施工工期 (月) 3 是否开工建设 否 □是： 根据《环境影响评价技术导则 输变电》 (HJ 24-2020) 中附录B要 求 ，进入生态敏感区时，应设生态专题评价。项目生态不涉及环 境 敏感区 (国家公园、 自然保护区、风景名胜区、世界文化和自 专项评价设置情况 然遗产地、海洋特别保护区) ，故不设生态专项评价。 根据《环境影响评价技术导则 输变电》(HJ24-2020)“B.2. 1 专题评 价” ，本项目设电磁环境影响专项评价。 规划情况 无 规划环境影响 评价情况 无 规划及规划环境影 无 响评价符合性分析 1 1 本 项目为输变电送出线路工程，根据《产业结构调整指导目 录 (2019 年本) 》，本项目属于鼓励类中“第四项电力”中“第 10 条电网改造与建设，增量配电网建设” ，项目符合国家相关产业政 策。 2 2021 ~2025 本 工程与《延安市生态环境保护“十四五”规划 (2021 年 ~2025 年) 》符合性分析见表 1- 1 。 由表 1- 1 可以看出，本工程的 建设符合当地发展规划要求。 1-1 2021 三、 其他符合性分析 有序调整能源生产结构， 严控煤炭消费总量，推进煤炭消费替代和 转型升级，大力发展风电、光伏、生物质 发 电等新能源 。加快储能和智能电网建 设，加快建设电力外送通道，增强电网调 峰、消纳和需求侧响应能力，建成高水平 延 安综合能源供应保障基地。到 2025 年 可 再生能源装机达到 1000 万千瓦，可再 生能源在能源结构中占比达到 20%。 重点建设宝塔、 安塞、子长、宜川、吴起、延长、志丹、 延川、富县、黄陵、黄龙等风电基地。 3 “ 本工程新建 110kV 输电 线路 1 回， 线路长度约 38.82km 。 位于延安市 吴起县。 ~2025 风电是延安市 吴起县重点发 展的产业。本 工程的建设可 解决吴起县庙 沟镇 40 兆瓦分 散式风电项目 电力送出问 题，有助于完 善延安电网。 因此，本工程 的建设与延安 市国民经济和 社会发展第十 四个五年规划 和二〇三五年 远景目标纲要 是相符的。 ” (1) 与延安市人民政府《延安市“三线一单”生态环境分区管 控方案》符合性分析 根据延安市人民政府《延安市“三线一单”生态环境分区管控方 案》 ，本项目涉及优先保护单元、一般管控单元。项目在延安市 生态管控单元分布图的具体位置见图 1- 1。 2 1-1 经 分析，项目符合所在地生态环境分区管控的要求，具体见 下表。 1-2 优先保护单元 指以生态环境保护 为主的区域，主要 包括生态保护红 线、饮用水水源保 护区、 自然保护地 等。划分优先保护 单元 118 个，面积 13838. 15km2 ， 占全 市国土面积的 37.37%。 一般管控单元 优先保护单元以生态 优先为原则，突出空 间布局约束，依法禁 止或限制大规模、高 强度工业开发和城镇 建设活动，开展生态 功能受损区域生态保 护修复活动，确保重 要生态环境功能不降 低。 经调查，拟建项目线路 不涉及吴起县饮用水水 源保护区、 自然保护区 等。项目施工期控制了 施工作业范围，控制了 临时占地面积，施工结 束后，及时对临时占地 进行了植被恢复，并采 取了相应的水土保持措 施，有效降低了项目工 程引起的水土流失，维 护了项目所在地的生态 功能。 / 项目采取了措施控制施 工作业范围和临时占 地，施工结束后，及时 对临时占地进行了植被 恢复，对生态环境的影 响很小，未对一般管控 单元内生态造成不利影 响。 优先保护和重点管 控单元之外的区 域，划分一般管控 单元 13 个，面积 13902.32km2 ， 占全 市国土面积的 37.54%。 (2) 生态环境准入清单 根 据《延安市生态环境分区管控准入清单》 ，本项目不涉及 生 态保护红线；本项目运行期不排放废气、废水，不属于污染类 3 项 目，工程建成运行后的主要环境影响为工频电磁场、噪声影 响，根据预测分析，工程建成后沿线工频电磁场、噪声均满足相 应排放标准要求，符合一般管控单元总体管控要求。 总体来说，本工程建设符合《延安市生态环境分区管控准入 清单》相关要求。 4 (HJ 1113-2020) 1-3 工程设计应对产生的工频电场、工 频磁场、直流合成电场等电磁环境 影响因子进行验算，采取相应防护 措施，确保电磁环境影响满足国家 标准要求。 电磁 环境 保护 输电线路设计应因地制宜选择线 路型式、架设高度、杆塔塔型、 导线参数、相序布置等，减少电 磁环境影响。 设 计 架空输电线路经过电磁环境敏感 目标时，应采取避让或增加导线 对地高度等措施，减少电磁环境 影响。 生态 环境 保护 根据预测结果， 本项目工频电场 强度和工频磁感 应强度均满足 《电磁环境控制 限值》 ( GB87 0 2 2014) 中规定的 标准限值要求 根据项目总设计 说明，线路设计 因地制宜，优化 线路型式、架设 高度、杆塔塔 型、导线参数、 相序布置等措施 后， 电磁环境影 响较小。 项目已优化线路 设计，已采取相 关避让措施，对 周围电磁环境敏 感目标影响较 小。 符合 符合 符合 新建城市电力线路在市中心地 区、高层建筑群区、市区主干 路、人口密集区、繁华街道等区 域应采用地下电缆，减少电磁环 境影响。 项目全线架空。 符合 输变电建设项目在设计过程中应 按照避让、减缓、恢复的次序提 出生态影响防护与恢复的措施。 项目避让了集 中林地， 占用 少量林地已办 理林地相关手 续，采取了补 种等恢复措施 符合 输电线路应因地制宜合理选择塔 项目采取了措施 符合 4 基基础，在山丘区应采用全方位 长短腿与不等高基础设计， 以减 少土石方开挖。输电线路无法避 让集中林区时，应采取控制导线 高度设计，以减少林木砍伐，保 护生态环境。 生态 环境 保护 水环 境保 护 施 工 大气 环境 保护 避让了集中林 区，采取了控制 导线高度设计等 措施减少了林木 砍伐，保护生态 环境。 项目临时占地优 输变电建设项目施工期临时用地应 先利用荒地、劣 永临结合，优先利用荒地、劣地。 地，并已恢复为 林草地。 项目施工期表土 输变电建设项目施工占用耕地、园 剥离分类存放， 地、林地和草地，应做好表土剥 施工结束后用于 离、分类存放和回填利用。 了植被恢复。 项目施工过程中 施工现场使用带油料的机械器具， 采取了措施，未 应采取措施防止油料跑、冒、滴、 造成土壤和水体 漏，防止对土壤和水体造成污染。 污染。 项目施工结束 施工结束后，应及时清理施工现 后，及时清理了 场，因地制宜进行土地功能恢复。 施工现场，并进 行了植被恢复。 施工期间废水、 施工期间禁止向水体排放、倾倒垃 废渣均合理处 圾、弃土、弃渣，禁止排放未经处 置，未排入水环 理的钻浆等废弃物。 境。 施工过程中采取 施工过程中，应当加强对施工现场 了硬质围挡，保 和物料运输的管理，在施工工地设 持道路清洁，管 置硬质围挡，保持道路清洁，管控 控料堆和渣土堆 料堆和渣土堆放，防治扬尘污染。 放等措施，防治 扬尘污染。 施工过程中对易 起尘的临时堆 施工过程中，对易起尘的临时堆 土、运输过程中的土石方等应采用 土、运输过程中 密闭式防尘布 (网) 进行苫盖，施 的土石方等采用 工面集中且有条件的地方宜采取洒 了密闭式防尘布 水降尘等有效措施，减少易造成大 ( 网) 进 行 苫 气污染的施工作业。 盖，洒水降尘等 有效措施。 施工中的固废均 施工现场禁止将包装物、可燃垃圾 带出施工地合理 进行了处置，未 等固体废弃物就地焚烧。 进行焚烧处理。 固体 废物 处置 施工过程中产生的土石方、建筑垃 项目施工结束 圾、生活垃圾应分类集中收集，并 后，及时清理了 按国家和地方有关规定定期进行清 施工现场，废渣 运处置，施工完成后及时做好迹地 均合理处置。 清理工作。 在农田和经济作物区施工时，施工 在耕地范围内施 5 符合 符合 符合 符合 符合 符合 符合 符合 符合 符合 临时占地宜采取隔离保护措施，施 工结束后应将混凝土余料和残渣及 时清除， 以免影响后期土地功能的 恢复 工时，采取了隔 离保护措施，施 工结束后将混凝 土余料和残渣及 时进行了清除， 未对农田造成影 响。 综 上，本工程选址和施工过程采取的措施与《输变电环境保 护技术要求》是相符的。 5 ( ) 根据陕发改规划[2018]231 号《关于印发<陕西省国家重点生态 功能区产业准入负面清单>(试行)》 ，本工程不属于吴起县国家重 点 生态功能区产业准入负面清单中的限制类和禁止类，与《陕西 省国家重点生态功能区产业准入负面清单(试行)》是相符的。 6 根据 陕 西省人 民政府办公厅 印发 的《 陕西省生态功 能区 划》 ，本工程沿线所经生态功能一级区属黄土高原农牧生态区， 二级区属黄土丘陵沟壑水土流失控制生态亚区，三级区属于白于 山南侧水土流失控制区。项目所经区域生态环境较为脆弱，水土 保持是项目所在区域的重点关注内容。因本工程施工期采取了严 格的生态保护措施，尽量减轻水土流失，减少工程建设对沿线植 被的破坏和原地貌的扰动，最大限度降低生态影响。运行期无废 污水及固体废物外排，施工阶段的临时占地也逐渐得到恢复，故 本工程建设对该功能区的影响可以接受。即本工程建设符合陕西 省生态功能区划。具体见图 1-2。 6 1-2 7 本 工程交流输电线路在选线阶段， 已充分征求所涉地区地方 政府相关部门的意见，对路径进行了优化； 同时尽量避开了居民 集中区，不涉及自然保护区、风景名胜区、饮用水源保护区、世 界 自然和文化遗产地等《建设项目环境影响评价分类管理名录》 第三条(一)中的环境敏感区， 以减少对所涉地区的环境影响。本工 程已取得所在地人民政府相关部门对选线的原则同意意见，详见 7 表 1-4 。因此，本工程符合所涉地区的相关规划。 1-4 吴起县林 业局 该项目拟建区域在陕西省吴 起退耕还林森林公园范围 内，不涉及自然保护区、湿 地公园、地质公园、风景名 胜区、城市规划区。无国家 和陕西省重点保护野生动植 物和古树名木，生态保护红 线等其他限制项目建设情 况。按照《中环人民共和国 森林法》等有关法律法规的 规定，原则同意该项目选址 用地，项目核准后，需要使 用林地的，你公司应严格按 照有关规定办理林地审核审 批手续，经审批后方可开工 建设。 已落实，已优化路径 避让吴起县退耕还林 森林公园自然保护 地，项目不涉及自然 保护区、湿地公园、 地质公园、风景名胜 区、城市规划区。无 国家和陕西省重点保 护野生动植物和古树 名木。项目选址用地 已获得林业局批复， 具体见附件。 2 吴起县自 然资源局 经审查，该项目为输变电线 路工程，接胜利山变，总长 38km ，铁塔均不占基本农 田，原则同意该线路走向。 已落实，项目线路选 线已避让，不占耕地 和基本农田 3 吴起县文 物保护中 心 (吴起 革命纪念 馆) 预则同意该线路走径，线路 经过秦长城遗址和烽火台等 须采取合理方式避让。 已落实，项目线路选 线已避让秦长城和烽 火台遗址。 1 8 二、建设内容 本 工程新建 110 kV 交流输电线路全线采用单回架设 ，线路起始于 110kV 通庆里 110kV 升压站，终止于 110kV 胜利山变电站，全线位于延安 市吴起县境内，长度约为 38.82km。 本项目地理位置见图 2- 1。 地理位置 2-1 9 新建 110kV 架空线路，线路路径长约 38.82km ，全线采用单回架设， 新建杆塔 93 基，转角、耐张、终端共新建 34 基；直线塔共新建 59 基。导 线采用 JL/G1A-240/30 钢 芯铝绞线 ， 地线一根采用 1×7- 11.4- 1270(YB/T 5004-2012)型镀锌钢绞线，另一根地线 OPGW- 13-90- 1 (24 芯) 型。 本建设规模详见表 2- 1 ，工程组成见表 2-2。 2-1 新建 110k V交 流输 电线 路 电压等级 架设方式 线路长度 涉及行政区 地形地貌 导线型式 地线型号 杆塔型式 杆塔数量(基) 项目组成 及规模 基础型式 占地面积 110k V 单回架设 架空线路 38.82km 延安市吴起县 一般山地地形，线路海拔高度为 1270m~1620m JL/G1A-240/30 钢芯铝绞线 全线架设双地线，全线地线一根采用 1×7- 11.4- 1270(YB/T 5004-2012)型镀锌钢绞线，另一根地线 OPGW- 13-90- 1 (24 芯) 型 单回路直线塔、耐张塔、转角塔 全线使用杆塔数量为 93 基，其中转角、耐张、终端 34 基，直线塔 59 基 直线塔采用C25 掏挖式基础，转角塔采用C25 人工挖孔桩 基础 永久占地 4538m2 2-2 110kV 输 电线路 新建 110 kV 单回架空线路 38.82 km 。线路工程导线选用 JL/G1A-240/30 钢芯铝绞线，全线地线一根采用 1×7- 11.41270(YB/T 5004-2012)型镀锌钢绞线，另一根地线 OPGW13-90- 1 (24 芯) 型。 全线共计新建 93 基塔，其中直线塔 59 基，转角、耐张、 终端 34 基。 辅助工 程 施工场地 塔基临时施工场地：单塔临时施工场地 50m2 ，共占地 4650m2。 牵张场：每 5km 左右设置 1 处，共需设置 8 处，每处面积 约 800m2 ，总占地约 6400m2。 环保工 程 生态保护 措施 合理设置了施工场地，控制了占地范围，减少了临时占 地；对临时占地及时进行了植被恢复，采取工程措施、植 物措施相结合控制了水土流失。 主体工 程 110kV 1 本 工程线路路径所在区域位于陕西省延安市吴起县。线路路径选择主 10 要受站址位置、沿线地形、交通条件、城镇规划、现有设施等因素影响。 线路所经地区为山地。 2 线路自通庆里 110kV 升压站门型构架出线至 N1# 1A4X-JD 终端塔后右 转 向东走线至高沟岔村北侧 N4#塔，继续向右走线至杜阳湾村北侧 N14# 塔，左转继续向东南走线至李堡子村南侧 N22#塔， 向东南走线跨过 35kV 庙长线及梦儿沟村附近水库后到达 N39#塔，右转向东走线到达后西掌村西 南侧 N48#塔，继续向东走线在 110kV 新盛线 35#塔-36#塔之间钻越 110kV 新盛线后到达齐家砭子村西南侧 N67#塔，右转向东走线在正负 800kV 灵绍 线 339#塔-340#塔之间钻越正负 800kV 灵绍线后继续向东跨越 35kV 城申线 (5#塔-6#塔之间) 后到达 N91#塔，右转跨过北洛河及 G244 国道后进入 110kV 胜利山变电站，线路全长 38.82km 。路径走向见附图 1 ，线路平断面 图见附图 2。 3 拟建线路主要交叉跨越工程详见表 2-3。 2-3 1 2 3 4 4 6 7 8 9 10 正负 800kV 电力线 110kV 电力线路 35kV 电力线 10kV 电力线 0 4kV 以下及通信线 水库 (宽度 100m) 河流 (宽度 20m) 县道 国道 乡村道路 1 1 4 47 35 1 1 2 1 24 单位 次 次 次 次 次 处 处 处 处 处 钻越 钻越 跨越 跨越 跨越 跨越 跨越 跨越 G244 跨越 4 导 线 采 用 JL/G1A-240/30 钢 芯 铝 绞 线 ， 地 线 一 根 采 用 1×7- 11.41270(YB/T 5004-2012)型镀锌钢绞线，另一根地线 OPGW- 13-90- 1 (24 芯) 型。 5 ( 1) 杆塔 根据设计资料，本项目新建杆塔 93 基，转角、耐张、终端共新建 34 11 基，直线塔共新建 59 基。主要杆塔情况详细见表 2-4 。塔型图见附图 3。 2-4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 1A4X-ZMC5-51 1A4X-ZMC5-48 1A4X-ZMC5-45 1A4X-ZMC5-39 1A4X-ZMC4-33 1A4X-ZMC4-24 1A4X-ZMC4-21 1A4X-ZMC4- 18 1A4X-ZMC3-33 1A4X-ZMC3-30 1A4X-ZMC3-27 直线塔 1A4X-ZMC3-24 1A4X-ZMC3-21 1A4X-ZMC3- 18 1A4X-ZMC2-33 1A4X-ZMC2-27 1A4X-ZMC2-24 1A4X-ZMC2- 18 1A4X-ZMC1-27 1A4X-ZMC1-24 1A4X-ZMC1-21 1A4X-ZMC1- 18 1A4X-JD- 18 1A4X-JD-27 1A4X-JD-24 1A4X-JC3-24 1A4X-JC2-24 耐张、转 1A4X-JC2-21 角、终端 1A4X-JC1-30 塔 1A4X-JC1-24 1A4X-JC1-21 1A4X-JC1- 18 1A4X-JC1- 15 合计 ( 51 48 45 39 33 24 21 18 33 30 27 24 21 18 33 27 24 18 27 24 21 18 18 27 24 24 24 21 30 24 21 18 15 1 1 1 2 2 5 3 2 3 2 5 2 5 7 1 2 2 5 1 2 3 2 1 1 1 1 1 2 4 3 8 9 3 91 ) 59 34 93 ( 2) 基础 结合本工程地形、地质及水文气象条件，本工程直线塔采用 C25 掏挖 式基础，转角塔采用C25 人工挖孔桩基础。 本次线路工程的起点通庆里 110kV 升压站属于吴起县吴起镇、庙沟镇 4 0 兆瓦分散式风电项目的建设内容，该项目环评已于 2021 年完成，2021 年 2 月 8 日由延安市行政审批服务局延行审城环发[2021]36 号《延安市行 12 政审批服务局关于吴起县吴起镇、庙沟镇 40 兆瓦分散式风电项目环境影响 报告表的批复》对环评进行了批复。 本次线路工程的终点胜利山 110kV 变电站原名金佛坪 110kV 变电站， 2018 年 4 月，陕西省地方电力 (集团) 有限公司延安供电分公司委托核工 业二〇三研究所编制完成《吴起县金佛坪 110kV 输变电工程环境影响报告 表》 ，2018 年 12 月 24 日取得了延安市行政审批服务局关于《吴起县金佛 坪 110kV 输变电工程环境影响报告表的批复》 ( 延行审城环发 (2018)28 号) 。后于 2020 年 9 月进行了该项目的竣工环境保护验收，并于 2020 年 9 月 25 日取得了延安市行政审批服务局关于吴起县金佛坪 110kV 输变电工程 (固体废物) 竣工环境保护验收意见，原则同意通过竣工环境保护验收。 本工程 110kV 送出线路位于陕西省延安市吴起县。具体路径详见附图 1。 1 、交通运输 输 电 线路 地 处 人 类 活动 频 繁 区 ， 工程 建 设 材 料 及设 备 可 通 过 沿线 公 路、乡村道路及田间生产道路运往线路塔基位置。部分施工路段需修建施 工便道，以满足施工要求。 2 、施工场地布置 总平面及 现场布置 塔 基基础施工临时场地以单个塔基为单位零星布置，塔基区仅限于塔 基基础施工以及杆塔架设的临时堆放场地和施工场地，输电线路架设阶段 设立牵张场地，可利用当地道路或前期施工临时占地布置，当塔位离道路 较远或不能满足要求时需设置牵张场，根据沿线实际情况设立牵张场；输 电线路架设时跨越道路、 电力线路等设施需要搭设跨越架。施工人员依据 施工条件在村镇集中租住或租用沿线居民空置房间作为施工期间住所，不 设施工营地。 3 、人员配备 施 工过程中施工场区常驻有建设单位、施工单位相关人员，其中建设 单位依据建设情况巡视检查。 13 4 、物料供给与堆放 施工过程中所需钢材、混凝土等，均通过外购解决， 由销售方负责运 输至施工现场。杆塔材料、输电导线及其他电气设备由厂家提供负责运送 至现场。线路施工过程中租用沿线居民空置场地作为材料站。施工过程中 使用商品混凝土。 5 、施工能力 输 电线路施工过程中用电根据周边设施情况安排，周围已有用电用户 区 ，可按照安全用电规定引接施工用电。塔基施工用电使用自备小型柴油 发电机供电。输电线路每个塔基施工用水量较少，施工过程中一般都根据 塔基周边水源情况确定取水方案，通常考虑采用水车就近输送水源来满足 施工用水。施工用水、用电布设应根据塔基附近的地形条件布置在塔基施 工临时场地，不再另外占地。施工通讯采用无线通讯设备。 1 、永久占地 本项目拟建 110kV 送出线路共设 93 个铁塔，按照规格和型号对每个铁 塔占地面积计算，塔基永久占地约 4538m2 。 占地类型主要为林地、草地、 旱地。 2 、临时占地 线 路工程施工租用当地民房，不设施工生活区，临时占地包括塔基施 工场地、牵张场、施工便道占地， 占地类型为荒草地、林地。 施工方案 施工场地：单塔施工场地以 50m2 计，93 基塔共占地 4650hm2； 牵张场： 由于可研报告中未明确牵张场数量及施工便道数量，根据过 往项目实际施工经验，每个牵张场的面积约 800m2 ，本工程共设置 8 处牵 张场， 占地 6400m2。 施工便道：根据建设单位提供的资料，施工便道 13850m ，平均宽度 4 米，本项目施工便道占地面积约 55400m2 。 跨越设施区：跨越场地约 40m2 ，共跨越各电压等级电力线、通讯线、 道路 117 处，每处 2 个跨越架，合计占地约 4680m2。 综上，本工程建设占地 75668m2 ，其中永久占地 4538m2 ， 临时占地 14 71130m2 ，项目占地主要类型为林地和草地。 3 、土石方平衡 线路单塔挖方约 50m3 ，93 基共计 4650m3 ，土方就地平整在塔基基面 范围内，不外弃。输电线路挖方 4650m3 ，填方 4650m3 ，挖填平衡，无弃土 弃渣。 输 电线路工程施工分为：施工准备，基础施工，铁塔组立及架线，输 电线路施工工艺流程及产污环节见图 2- 1。 2-1 1 、施工准备 (1) 材料运输及施工道路建设 施 工准备阶段主要是施工备料及施工道路的建设。材料运输将充分利 用 现有道路，无道路可以利用时新修施工便道 。便道施工对地表产生扰 动、破坏植被，易产生水土流失。 ( 2) 牵张场建设 牵张场施工采用人工整平， 以满足牵引机、张力机放置要求为原则， 减少土石方挖填量和地表扰动面积，对临时堆土做好挡护及苫盖。 2 、基础施工 基础施工主要有人工开挖、 机械开挖两种，并采取相应防护措施。开 挖 的 土石方就近堆放，并采取临时遮盖等防护措施 。塔基基础开挖完毕 15 后，采用汽车、人力把塔基基础浇注所需的钢材、水泥、砂石等运到塔基 施工区进行基础浇注、养护。 线 路 施工 要 尽 量 减 小开 挖 范 围 ， 减少 破 坏 原 地 貌面 积 ， 根 据 地形 情 况，采用改良型基础型式，减少土石方量。地质比较稳定的塔位，基础底 板尽量采用以土代模的施工方法，减少土石方的开挖量。 基 础基坑开挖采取人工和机械开挖相结合的方式，避免大开挖，减小 对基底土层的扰动。 基础施工中应尽量缩短基坑暴露时间，及时浇注基础， 同时做好基面 及 基坑的排水工作。为保证混凝土强度，砂石料应与地面隔离堆放 (砂石 堆 放在纤维布上面) 。基础拆模后，回填土按要求进行分层夯实，并清除 掺杂的草、树根等杂物。 基坑开挖及基础施工流程见图 2-2 、图 2-3。 2-2 16 2-3 3 、铁塔组立 根据铁塔结构特点，采用悬浮摇臂抱杆、 吊车或落地通天摇臂抱杆分 解组立，见图 2-4。 2-4 4 、架线及附件安装 本 线路工程设置牵张场，采用张力机紧线，一般以张力放线施工段作 为紧线段， 以直线塔作为紧线操作塔。紧线完毕后进行附件、线夹、防振 金具、间隔棒等安装。架线施工工艺流程详见图 2-5。 17 2-5 预计于 2022 年 12 月开工，预计投产时间为 2023 年 2 月，施工期约 3 个月。 无 其他 18 三、生态环境现状、保护目标及评价标准 1 根据《陕西省主体功能规划》 ，本项目区域不属于禁止开发区，其中吴起 油区属于国家层面重点生态功能区-黄土高原丘陵沟壑水土保持生态功能区。保 护和发展方向为：在不损害生态功能的前提下，适度开发煤炭、石油、天然 气 、岩盐等优势资源；加强对能源和矿产资源开发及建设的监管，加大矿山环 境整治修复力度，最大限度地减少人为因素造成新的水土流失。 根据《陕西省生态功能区划》 ，项目所在吴起油区属于油区在生态功能分 区 上属于白于山南侧水土流失控制区。生态服务功能重要性或敏感性特征及保 护对策为：洛河的上游，水源涵养功能重要，土壤侵蚀极敏感-高度敏感。沟谷 涧地建设基本农田，坡地退耕还林还草，发展人工草地和特色经济林木。 2 (1) 生态系统现状 生态 环境 现状 根据《陕西省生态功能区划》 ，调查区属于黄土丘陵沟壑水土流失控制生 态 功能区中的白于山南侧水土保持控制区，区域位于洛河的上游，水源涵养功 能重要，土壤侵蚀极敏感~高度敏感，发展方向为沟谷涧地建设基本农田，坡 地退耕还林还草，发展人工草地和特色经济林木。 (2) 土地利用类型 按照《土地利用现状分类标准 (GBT 21010-2017) 》的进行地类划分，将 项 目区域的土地利用类型划分为旱地、乔木林地、灌木林地、其它草地、工业 用地、农村宅基地、公路用地、农村道路、裸土地共计 10 个地类。经调查，项 目永久占地主要为林地和草地，合计永久占地 4538m2 ，其中林地 4513m2 ，草 地25m2； 临 时 占 地类 型 为 林地 、 草地 和 交 通运 输 用地 ， 占 地 面 积 合 计 71130m2 ，其中林地 102302m2 ，草地 37247m2 ，交通运输用地 4581m2 。具体见 下表。 19 3-1 永久占地 110kV 线 路 临时占地 m2 4513 236 1155 1181 43030 45602 50115 塔基基础 施工场地 牵张场 跨越设施区 施工便道 小计 合计 25 4414 1980 2183 12370 20947 20972 0 0 3265 1316 0 4581 4581 4538 4650 6400 4680 55400 71130 75668 ( 3) 土壤 吴 起县主要有黄土性土类、淤土类、黑垆土、风沙土类、红粘土、潮土、 轻盐渍化草甸土等土类。线路所经区域主要土壤类型为黄绵土。 (4) 植被类型 吴 起县为中温带森林灌丛草原植被。森林植被稀疏。主要是人工栽培的灌 木 林和乔木混交林。多为零星片块分布，集中成块面积很小，天然次生森林呈 独 木树存在。主要乔木树种有：水桐、河北杨、杨树、柳树、榆树、刺槐、椿 树、山杏、楸子、杜梨树等；主要灌木林种有： 山桃、红柳； 占优势的木本灌 木有：柠条、沙柳、酸刺、狼牙刺还有白芨梢、马菇刺、杠柳等。 项目占地范围内植被类型以灌丛和草丛为主。灌丛占 24.9% ，主要植被类 型为柠条、沙棘灌丛和黄刺玫、酸枣灌丛；草丛占 55.74% ，主要植被类型为长 芒草、 白羊草杂类草丛和铁杆蒿、狗尾草杂类草丛。栽培植被主要为一年生的 糜、谷、马铃薯。 (5) 动物资源 本 项目所在区域野禽类有野鸡、乌鸦、猫头鹰、布谷、喜鹊、麻雀、啄木 鸟 等；此外，还有黄鼠、老鼠、蝙蝠等。家畜主要有羊、牛、猪、犬、猫等。 家禽主要为鸡。 经 查阅有关资料和现场调查，本项目评价范围内未发现珍稀、保护类野生 动、植物。 3 延 安地区属高原大陆性季风气候，四季分明。北部属半干旱地区，南部属 半 湿润地区。冬季寒冷干燥，维持期长；春季气温快升多变，易有霜冻，多大 风 、风沙、浮尘天气，常有春旱；夏季温热，雨量集中，间有伏旱，多雷阵雨 20 天气，偶有冰雹；秋季气温速降，多雾、早霜出现，有阴雨天气。 3-2 8 38.3 -28.5 61 438.7 113 4 1.6 NNW 20 30 15 95 年平均气温(℃) 极端最高气温(℃) 极端最低气温(℃) 年平均相对湿度(％) 年平均降水量(mm) 最大一 日降水量(mm) 年平均风速(m/s) 全年主导风向 最大风速(m/s) 平均雷暴日数(天) 最大积雪深度(cm) 最大冻土深度(cm) 此次环境质量状况调查采用现场监测方式。本次环评对通庆里 110kV 升压 站、胜利山 110kV 变电站及输电线路沿线敏感点电磁环境、噪声进行了现状监 测。 1 为 了调查本次工程所处区域的电磁环境现状，西安志诚辐射环境检测有限 公司于 2022 年 9 月 21 日，按照《环境影响评价技术导则 输变电》 2020) 、《交流输变电工程电磁环境监测方法 (试行) 》 (HJ24- (HJ681-2013) 的有 关规定，对拟建工程电磁环境质量现状进行了实地监测。 现状监测结果表明： 110kV 通胜线沿线环境敏感目标处工频电场强度测量 值范围为 (2.25~ 11.5) V/m ，工频磁感应强度测量值范围为 (0.0530~0.0542) μ T； 通庆里 110kV 升压站四周厂界工频电场强度测量值范围为 (1.26~81.0) V/m ，工频磁感应强度测量值范围为 (0.0543~0.0552) μT；胜利山 110kV 变电 站四周厂界各监测点位工频电场强度测量值范围为 (1.23~ 14.5) V/m ，工频磁 感应强度测量值范围为 (0.0542~0.257) μT 。升压站周边及拟建输电线路沿线 均小于 GB8702-2014 中规定的标准限值 (工频电场强度 4000V/m ，工频磁感应 强度 100μT) 。区域电磁环境现状良好。 2 2022 年 9 月 22~23 日，西安志诚辐射环境检测有限公司对工程所处区域的 21 声环境质量现状进行了监测。 监测点位布设拟建送出线路沿线敏感点及通庆里 110 kV 升压站、胜利山 110kV 变电站，具体监测点位见附图 1 。监测项目为等效连续 A 声级，监测仪 器参数见表 3-2 ，气象条件见表 3-3 ，监测结果见表 3-4 、表 3-5。 (1) 监测条件 3-2 AWA6228+多功能声级计 AWA6221A 声校准器 XAZC-YQ-004 、XAZC-YQ-005 20dB~ 132dB ZS20221225J 、ZS20221241J 2022.6. 14~2023.6. 13 、2022.6. 14~2023.6. 13 3-3 2022.9.21~9.22 2022.9.22~9.23 昼间 (12:59~ 17:55) 夜间 (22:02~01:39) 昼间 (9:38~ 13:36) 夜间 (22:14~01:41) m/s 0.7~0.9 0.9~ 1.2 0.4~0.7 0.8~ 1.0 晴 晴 晴 晴 (2) 监测结果 3-4 110kV dB(A) 2022.9.22 4 5 6 7 通庆里 110kV 升压站 3-5 南站界外 1m 处 西站界外 1m 处 北站界外 1m 处 东站界外 1m 处 110kV dB(A) 40 41 41 40 dB(A) 38 39 38 38 2022.9.22 8 9 10 11 胜利山 110kV 变电站 3-6 北站界外 1m 处 西站界外 1m 处 南站界外 1m 处 东站界外 1m 处 dB(A) 42 44 42 42 dB(A) 40 40 40 39 2022.9.23 dB(A) 41 40 40 41 dB(A) 37 38 39 38 《工业企业厂界 环境噪声排放标 准》 (GB123482008) 3 类标准 dB(A) 2022.9.23 dB(A) 42 41 43 43 Leq dB(A) 40 39 40 38 《工业企业厂界 环境噪声排放标 准》 (GB123482008) 3 类标准 dB(A) dB(A) 2022.9.21 1 2 3 前台 (长官庙镇槐树庄组 79 号房屋东北侧) 大台峁 (庙沟镇柳沟组 34 号 房屋南侧) 许家 (庙沟乡大岔村 045 号房 屋东北侧) 22 2022.9.22 41 39 40 38 37 36 38 36 38 37 38 36 监 测结果表明 ，通庆里 110 kV 升压站厂界环境噪声昼间测量范围值为 40~41dB(A) ，夜间测量值范围为 37~39dB(A) ，胜利山 110kV 变电站厂界环境噪 声昼间测量范围值为 41~44dB(A) ，夜间测量值范围为 38~40dB(A) ，满足《工 业企业厂界环境噪声排放标准》 (GB12348-2008) 3 类标准 (昼间 65dB(A) ， 夜 间 55dB(A) ) ； 拟建输 电线路 沿线 敏感 点环境 噪 声昼 间 测量值 范 围为 37~41dB(A) ， 夜 间测量值 范 围为 36~39dB(A) ， 满 足《 声环 境 质量 标 准 》 (GB3096-2008) 中 1 类标准限值要求 。工程所处区域的声环境质量现状良 好。 与项 目有 关的 原有 环境 污染 和生 态破 坏问 题 本 工程输电线路为新建，无现有环境污染和生态破坏问题，线路沿线无 110kV 及以上并行线路。 本工程为交流输变电工程，电压等级 110kV。 1 、输变电工程主要环境保护目标为： 电磁环境影响评价范围内，重点保护 该 区域内的住宅、学校、医院、办公楼、工厂等有公众居住、工作或学习的建 筑物；声环境评价范围内，重点保护该区域内的公众。 2 、评价范围 (1) 工频电场、工频磁场评价范围：架空线路边导线地面投影外两侧各 生态 环境 保护 目标 30m 带状区域； ( 2) 声环境影响评价范围：架空线路参照电磁环境影响评价范围中相应电 压等级线路的评价范围，取架空线路边导线地面投影两侧各 30m带状区域； (3) 生态环境评价范围：输电线路走廊两侧各 300m带状区域。 根据现场踏勘，本工程电磁环境和声环境评价范围内具体保护目标见表 37。 23 3-7 / m 拟建 110kV 输电线 路沿线 声环 境、 电磁 环境 槐树庄 1户 一层平房 28 柳沟 1户 一层平房 21 大岔村 1户 一层平房 23 生态 环境 线路走廊两侧各 300m带状区域 3-8 /m 槐树 庄 1类 28 28m 柳 沟 21m 1类 21 大岔 村 23m 1类 23 24 《声环境质量标准》 (GB3096-2008) 1 类标 准；《电磁环境控制 限值》 (GB87022014) 中规定的标准 限值要求 施工期不破坏评价范 围内的生态环境现状 1 、敏感点工频电场 、工频磁场执行《电磁环境控制限值》 ( GB8702- 2014) 表 1 中“公众暴露控制限值”规定， 电场强度以 4000V/m 作为控制限值； 磁感应强度以 100μT 作为控制限值。 架 空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路 等场所，其频率 50Hz 的电场强度以 10kV/m 作为控制限值。 2 、输电线路沿线敏感点位于乡村地区，无工业活动分布及交通干线经过， 根据《声环境质量标准》 (GB3096-2008) 中“7 声环境功能区的划分要求” ，项 目输电线路沿线敏感点执行 1 类声环境功能区要求，故拟建输电线路沿线敏感 点槐树庄、柳沟、大岔村声环境执行《声环境质量标准》 (GB3096-2008) 中 的 1 类标准。 评价 标准 1 、施工扬尘执行《施工场界扬尘排放限值》 (DB61/ 1078-2017) 中相关排 放要求。 2 、施工期噪声执行《建筑施工场界环境噪声排放标准》 2011) ；输电线路声环境执行《声环境质量标准》 ( GB 12523- (GB3096-2008) 1 类区标 准。 3 、 一般 固废执行《 一般工业 固体废物贮存和填埋污染控制标准 》 ( GB18599-2020) ， 危 险 废 物 执 行 《 危 险 废 物 贮 存 污 染 物 控 制 标 准 》 (GB18579-2001) 及其修改单 (环境保护部 2013 年第 36 号公告) 中的相关规 定。 4 、本工程施工期废水沉淀后回用，运营期生活污水化粪池收集后定期清掏 用于周边农田施肥。 无 其他 25 四、生态环境影响分析 工 程对生态的影响主要表现在土地占用、地表植被破坏和对线路沿线野生 动物的生存环境扰动、破坏以及由于施工作业引起的水土流失等；铁塔组立、 组装过程中，塔材运输会对施工简易道路原地貌造成扰动，地面组装时场地周 边原地貌同样也会受到扰动； 同时线路施工放线等会对沿线的植被树木造成扰 动等。 该 工程全线以陕北黄土梁、峁地貌为主，建设时永久性或临时性占地造成 少量树木植被的破坏。线路挂线、塔基施工和材料运输等对地表生态环境造成 短期影响，但随着施工的结束将很快恢复。塔基基础施工过程中局部土方的开 挖会造成一定程度地表植被破坏，在大风及降雨天气条件下会产生水土流失， 从而影响生态环境。 项目临时占地为堆料场和牵张场等用地， 由于临时占地仅限于施工期间， 施工 期生 等施工结束后可采取立即恢复植被等措施，因而对植被影响有限。 态环 1 、施工期地表开挖影响分析 境影 该 工程输电线路塔基基础施工时基坑开挖会破坏地表植被。在铁塔基础的 响分 析 设计时已充分考虑了该区域的地质特点，工程均采用全方位长短腿铁塔、高低 柱基础设计，减少土石方开挖量，施工过程中采取苫盖措施， 以减少水土流失 量，进一步减少植被破坏，有效地保护原生植被。 该 工程具有局部占地面积小、跨距长、点分散等特点，对生境破坏程度影 响较小，不会影响区域生态完整性。 2 、施工期输电线路沿线植被影响分析 铁 塔组立等过程中，塔材运输会对施工简易道路及人工搬运道路原地貌造 成扰动，地面组装同样也会对场地周边原地貌有所扰动，对沿线的植被、树木 及 动物造成扰动等 。线路沿线经过林木地区时，线路将尽量优化走径避开树 木，对线路档距中间的树木，按其自然生长高度采取跨越处理，对村庄附近的 较高树木设计按高跨考虑，尽量减少塔位处经济树木的砍伐。另外，林地中塔 位周围也尽可能减少砍伐施工位置的树木，充分利用树木之间的空地。 26 输 电线 路塔 基占地 为永 久性 占地， 这些 土地性 质将 由原 用途变 为建 设用 地；线路走廊及施工用牵张场、材料场等均为临时性用地，施工结束后仍可进 行绿化，基本不影响其原有的土地用途，运行期则可恢复其原有性质。 以上分析可知， 由于工程的建设，使得部分土地的功能发生了改变，其原 有植被遭到永久性破坏，给当地局部区域的生态环境带来一定的影响。通过现 场调查可知，该工程用地范围内均无原始林区、亦无国家森林公园，并且线路 相对较短，林木以灌木和一般树木为主，适应性强，因而项目占地不会造成物 种数量减少和物种绝灭。 3 、土地利用影响分析 (1) 永久占地影响 永 久占 用土 地对土 地利 用的 影响是 永久 性的， 将使 未利 用地变 为建 设用 地，但这部分占地面积很小，对当地的土地利用结构影响相对较小。 塔 基占地属于点位间隔式占地，并非条带状大面积的开挖，因此局部占地 面积相对较小，故对当地大的生态环境影响程度较小。 (2) 临时占地影响 项 目临时占地主要为牵张场地、跨越设施区以及施工便道，施工结束后， 简 易道路作为乡村道路保留，人抬道路恢复原有植被覆盖。临时占地较为分 散，无集中大量占用土地的情况，且临时占地施工结束后可以通过采取措施恢 复植被或复垦，对生态环境和当地土壤肥力等的综合影响较小。 由于临时占地 使土地原本的利用形式发生临时性改变，暂时影响这些土地的原有功能。待施 工结束后，均可恢复原状，恢复其原有功能，不会影响土地利用结构与功能变 化。 1 、施工扬尘 输 电线路施工扬尘主要来自于塔基基础处理阶段，包括开挖、回填土方等 过 程形成裸露地面，使各种沉降在地表上的气溶胶粒子等成为扬尘的天然来 源，在进行施工建设时极易形成扬尘颗粒物并进入大气环境中，对周围环境空 气质量造成影响。施工扬尘粒径较大、沉降快，一般影响范围较小。 2 、施工机械和运输车辆废气 27 施工机械和运输车辆排放的尾气中主要污染因子为 CO 、NOx 、HC 等， 由 于车辆废气属小范围短期影响，且通过加强对施工机械和施工车辆的运行管理 与维护保养，对环境空气影响小。 线 路施工中的主要噪声源有工地运输噪声以及基础、架线施工各种机具的 设备噪声等，本工程工地运输采取汽车和人抬相结合的运输方案， 由于单个施 工 地点 (铁塔) 的运输量相对较小，且在靠近运输点后一般采取靠人抬运输材 料，没有汽车的交通噪声，因此，运输噪声的产生量很小；单个杆塔基础施工 地 点分散、工程量小，施工噪声对周围环境影响小；在架线过程中，牵张机、 绞磨机等设备会产生一定的机械噪声，其声压级一般小于 70dB(A) ，这些施工 机 械施工时间均较短。评价要求牵张场选址远离居民点，且各施工点工程量 小，施工时间短，夜间不进行施工，不会对周围环境敏感点产生明显影响。 由 于交流输电线路属线性工程，单塔开挖工程量小，作业点分散，施工时 间较短，影响区域较小；施工具有占地面积小、跨距长、点分散等特点，每个 施工点的施工人员很少，施工人员主要租用当地厂房或民房，施工生产废水可 经沉淀处理后回用，生活污水主要依托周边旱厕，对地表水环境的影响较小。 项目线路跨越水库、河流各 1 处，在采取相关水环境保护措施后，不会对 水环境造成明显不利影响。 1 、建筑垃圾 建 筑垃 圾主 要是一 些废 弃钢 结构材 料、 砖块及 混凝 土结 块等， 产生 量较 小，建筑垃圾收集后堆放于指定地点，其中可再生部分回收出售给废品站，不 可再生利用部分清运至指定地点填埋，严禁随意丢弃。 2 、生活垃圾 线 路工程不设置施工营地，输电线路施工人员生活垃圾依托周边村庄现有 生 活设施收集，统一纳入当地垃圾清运系统，不会对周围环境造成明显的影 响。 通 过上述措施后，本工程施工期产生固体废弃物均得到合理妥善处置，处 28 置率 100% ，对环境影响较小。 1 1 0kV 输电线路在运行期间对环境的影响主要是工频电场、工频磁场和噪 声。运行期产污环节分析见图 4- 1。 胜利山 110kV 变电站 通庆里 110kV 升压站 4-1 运行期污染因素如下： 工频电场、工频磁场：工程建成投入运行以后，在电能输送、 电压转换过 运营 期生 态环 境影 响分 析 程中，高压输电线与周围环境存在电位差，形成工频(50Hz)电场；高压输电线 路导线内通过强电流，在其附近形成工频磁场。工频电场、磁场可能会影响周 围环境。 噪声：导线周围产生电晕放电噪声。 由理论计算结果可知，导线弧垂高度为 6.3m 、14.5m 和 15m 时，本项目所 用塔型距地面 1.5m 处工频电场强度、工频磁感应强度均满足《电磁环境控制限 值》 (GB8702-2014) 中规定的标准限值要求。途径居民区最不利情况下 (导线 高 度为 14.5m 时) ，本工程电磁环境 30m 范围内保护目标处工频电场强度为 97.78~170.29V/m ，工频磁感应强度 0.32~0.49μT ，满足《电磁环境控制限值》 (GB8702-2014) 中规定的标准限值要求。具体分析见 根据《环境影响评价技术导则输变电》 。 (HJ24-2020) ，架空线路的噪声预 测 可采取类比监测的方式。本次评价选取已运行的 110 kV 台吴线进行类比监 测。类比可行性详见下表。 29 4-1 110kV 项目名称 110kV 台吴线 电压等级 架设型式 导线型号 线高 排列方式 地理位置 110kV 吴起庙沟镇 110kV 送出线工程 110kV 单回路架空方式 JL/G1A- 185/30 单回路架空方式 JL/G1A-240/30 15.3 三角排列 吴起县 15 三角排列 吴起县 / 相同 相同 相似 相似 相同 同一区域 类 比线路与本项目线路电压等级相同，架线型式相同，高度相近，具有类 比 可行性，类比工程与本项目均位于吴起县，环境条件相近。因此，本项目选 取已运行的 110kV 台吴线作为类比对象分析结果是可行的。 类比监测断面：断面选择 110kV 吴台线单回输电线路 015#~016#塔 (垂直 于 输电线路向东北延伸) 之间，断面监测起点为单回线路中心 (中相导线弧垂 最低点投影) ，在 10m 范围内间隔 1m 测量，10~50m范围内间隔 5m 进监测。 类比监测结果：类比监测数据引用自《陕西新耀能源吴起新寨一期 50MW 风电场 110kV 线路送出工程电磁辐射环境、声环境监测报告》 (西安志诚辐射 环境检测有限公司，XAZC-JC-2021-716) ，具体监测参数及点位见附件。 4-2 110kV dB Leq 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 距离 110kV 台吴线导线中间投影 0m处 距离 110kV 台吴线导线中间投影 1m 处 距离 110kV 台吴线导线中间投影 2m处 距离 110kV 台吴线导线中间投影 3m 处 距离 110kV 台吴线导线中间投影 4m处 距离 110kV 台吴线导线中间投影 5m 处 距离 110kV 台吴线导线中间投影 6m 处 距离 110kV 台吴线导线中间投影 7m处 距离 110kV 台吴线导线中间投影 8m 处 距离 110kV 台吴线导线中间投影 9m 处 距离 110kV 台吴线导线中间投影 10m 处 距离 110kV 台吴线导线中间投影 15m 处 距离 110kV 台吴线导线中间投影 20m处 距离 110kV 台吴线导线中间投影 25m处 距离 110kV 台吴线导线中间投影 30m处 距离 110kV 台吴线导线中间投影 35m处 距离 110kV 台吴线导线中间投影 40m处 距离 110kV 台吴线导线中间投影 45m处 距离 110kV 台吴线导线中间投影 50m处 38 38 38 38 38 38 38 38 38 38 38 37 37 37 37 37 36 36 36 A dB(A) 37 37 37 37 37 37 37 37 37 37 36 36 36 36 36 36 36 36 35 类 比监测结果表明，线路沿线昼间噪声值为 36~38dB(A) ，夜间噪声值为 30 35 ~37 dB(A) 。经预测，项目输电线路沿线敏感点噪声预测结果为槐树庄昼间 42. 1dB (A) 、夜间 40.4dB (A) ，柳沟昼间 40.3dB (A) 、夜间 39dB (A) ， 大岔村昼间 40.8dB (A) 、夜间 40.0dB (A) 。敏感点噪声预测值均满足《声环 境质量标准》 (GB3096-2008) 中 1 类标准。 因此，可以预测拟建线路运营后，沿线噪声值也可满足评价标准要求，对 周围声环境影响较小。 工程建成运行过程中可能造成的生态影响主要有以下 3 个方面： (1) 在工程施工期的开挖面已由建(构)筑物所取代或全部回填，布设的水 土保持工程措施、植物措施逐步发挥作用，施工期产生的弃土、弃渣得到了有 效的防护和处置，对临时占地进行原貌恢复，控制了水土流失，故本工程运行 期对植被产生的负面影响很小。 ( 2) 输电线路会成为新的可疑目标而对项目区沿线栖息的野生动物产生微 弱 的影响，但经过一定时间的逐步适应后，这种影响就会自行消除。输电线路 将 不会对野生动物产生不利影响。当然，也存在野生动物不慎撞击塔而造成伤 亡 的可能性，但其发生概率极其微小。本工程沿线未见大型珍稀、濒危野生动 物 ，偶见鸟类飞行，且输电线路并未对地面形成彻底分割，对野生动物的迁徙 影响很小。因此，本工程运行期对野生动物的影响较小。 ( 3) 项目建成对自然生态景观形成一些长期的影响。铁塔和输电线路切割 原来连续的生态景观，使景观的空间连续性在一定程度上被破坏，使得在原有 和谐背景上勾划出一条人工印迹。新建塔会增加区域生态景观的斑块数量，减 少原有生态景观的面积。与原有生态景观相比，新增斑块数量不大，铁塔塔基 形成的斑块都较小，其影响程度有限。 输电线路运行期不产生废气和扬尘，对周边的空气质量没有影响。 输电线路运行期无污水产生，对水环境无影响。 输电线路运行期无固体废物产生，对环境无影响。 31 本 工程输电线路沿途跨越省道、乡村公路等公用设施，工程设计中采取了 以下措施： (1) 严格按照《110-750kV 架空输电线路设计规范》 的要求和被跨越对象 主管部门的特殊要求进行设计，留出足够的净空距离。 ( 2) 在满足线路对被跨越对象最小净空距离的基础上，选择在档距中央跨 越，以使塔基远离被跨越对象。 ( 3) 按照被跨越对象管理部门的特殊要求，使杆塔与被跨越对象间保持足 够的水平间距，保证被跨越对象的设施安全。 在 采取这些措施后，本工程对被跨越对象的影响很小，可保证其正常、安 全运行。 由 于本工程仅为输电线路，不含变电站和升压站，因此不涉及变电站及升 压站内事故油问题。 1 、与《输变电建设项目环境保护技术要求》 (HJ1113-2020) 的符合性 根据《输变电建设项目环境保护技术要求》 (HJ 1113-2020) 中选址要求， 从环境保护角度看，本工程选址、选线址基本可行，具体见表 4-3。 选址选线环境合理性分析 4-3 HJ 1113-2020 工程选址选线应符合规划环境影响评价文 件的要求。 输变电建设项目选址选线应符合生态保护 红线管控要求，避让自然保护区、饮用水 水源保护区等环境敏感区。确实因自然条 件等因素限制无法避让自然保护区实验 区、饮用水水源二级保护区等环境敏感区 的输电线路，应在满足相关法律法规及管 理要求的前提下对线路方案进行唯一性论 证，并采取无害化方式通过。 本项目不涉及规划环评。 符合 项 目输电线路选址不涉及自然保护 区、饮用水水源保护区等环境敏感 区。 符合 变电工程在选址时应按终期规模综合考虑 进出线走廊规划，避免进出线进入自然保 护区、饮用水水源保护区等环境敏感区。 项 目输电线路选址已避让自然保护 区、饮用水水源保护区等环境敏感 区。 符合 户外变电工程及规划架空进出线选址选线 时，应关注以居住、医疗卫生、文化教 育、科研、行政办公等为主要功能的区 域，采取综合措施，减少电磁和声环境影 响。 架空线路沿线避开了居民集中区， 沿线电磁影响范围内仅存在少量居 民散户。 符合 同一走廊内的多回输电线路，宜采取同塔 项目送出线为单回线路。 符合 32 多回架设、并行架设等形式，减少新开辟 走廊，优化线路走廊间距， 降低环境影 响。 原则上避免在 0 类声环境功能区建设变电 工程。 变电工程选址时，应综合考虑减少土地占 用、植被砍伐和弃土弃渣等， 以减少对生 态环境的不利影响。 输电线路宜避让集中林区，以减少林木砍 伐，保护生态环境。 进入自然保护区的输电线路，应按照 HJ 1 9 的要求开展生态现状调查，避让保护 对象的集中分布区。 项目选址位于 1 类声环境功能区。 符合 项 目塔基主要占地类型为灌木林地 及荒草地，弃土用于风电场修建道 路，对生态环境影响较小。 符合 项目不涉及集中林区。 符合 项目不涉及自然保护区。 符合 2 、选址、选线环境合理性分析 新建的 110kV 交流输电线路在选线阶段， 已充分征求地方政府相关部门的 意见，对路径进行了优化； 同时尽量避开了居民集中区，不在自然保护、森林 公园、水源保护区、风景名胜区、湿地公园范围内，无国家和陕西省保护野生 动、植物和古树名树。线路临时占地主要利用荒山、荒地及未利用地走线。本 工程已取得所在地人民政府相关部门对选线的原则同意意见。线路采取综合措 施减少电磁和声环境影响。因此，根据《输变电建设项目环境保护技术要求》 (HJ1113-2020) ，输电线路的选线是可行的。 综 上所述，本工程输电线路无明显环境制约因素、场地条件较好、对外环 境影响较小，环境保护角度看，项目选址、选线基本可行。 33 五、主要生态环境保护措施 (1) 人员教育 加强生态保护法律法规的宣传并加强对施工人员的环境保护意识教育，要 求文明施工，不得开展滥采滥伐等植被破坏活动，同时加强施工人员的监督管 理。 ( 2) 塔基 ① 在满足工程建设需求条件的前提下，合理选择塔型，减小塔基占地面 积，降低对地表植被的破坏程度。 ②严格按照施工图纸进行开挖，尽可能多采用原状土开挖方式，避免大规 模开挖，尽量缩小施工作业范围，减少塔基对周围植被的破坏。塔基施工过程 中严格控制地表剥离程度，并保护好原状表土，每个塔基施工完毕后，及时进 行地表植被恢复，在满足工程安全运行的前提下，选择当地的、易存活的灌木 施工 期生 态环 境保 护措 施 树种进行植被恢复。 ③线路施工过程中严格控制林木的砍伐量，对于无法避让地段，可采取加 高塔身、缩小送电走廊宽度等措施， 以避免造成生物量的损失；对施工过程中 破坏的耕地、园地和林地要进行植被恢复。 ④铁塔组立、组装过程中，塔材运输会对施工简易道路原地貌造成扰动， 地面组装时场地周边原地貌同样也会受到扰动； 同时线路施工放线等会对沿线 的植被树木造成扰动等。 ⑤组立铁塔结束后及时对施工用地锚坑进行回填。架线施工的临时用坑， 在架线施工结束后及时回填，以利于植被恢复。 (3) 牵张场地 根据实地情况，选择对植被干扰较小的牵张方式；尽量减少施工临时占 地，在满足施工要求的前提下，牵张场尽量选择植被覆盖率较低的区域， 以减 少植被破坏数量。 (4) 施工便道 对 于铁塔施工所选择的临时施工便道，尽量绕避地表植被覆盖密集的区 34 域，减少对地表低矮植被的践踏和砍伐。临时便道两旁应进行绿化，施工结束 后，临时便道占用的林地和草地要进行整治和恢复。 (5) 目标任务与责任主体 项目生态恢复目标为受影响土地全部得到恢复治理，并进行植被恢复，林 草恢复率达到 95%以上，治理责任主体为项目建设单位，当地环保部门负责对 恢复效果进行监督检查。 施工期应采取如下保护措施： (1) 施工设备选用低噪声设备，对施工机械设备进行定期的维修、养 护； (2) 合理安排施工作业时间，输电线路居民点附件线路施工应避免昼 间 12:00~ 14:00 、夜间 22:00~6:00 进行施工作业； ( 3) 合理布置施工场地，牵张场选址远离居民点； ( 4) 运输材料的车辆进入施工现场严禁鸣笛，装卸材料时做到轻拿轻 放。 根据《延安市大气污染防治条例》，评价提出以下措施和要求： ( 1) 建设单位应当在施工前向工程主管部门、环境保护行政主管部门提 交工地扬尘污染防治方案，将扬尘污染防治所需费用列入工程预算，并在工程 承包合同中明确施工单位防治扬尘污染的责任。 ( 2) 施工单位应当按照工地扬尘污染防治方案的要求施工，在施工现场 出入口公示扬尘污染控制措施、负责人、环保监督员、扬尘监管行政主管部门 等有关信息，接受社会监督，并采取下列防尘措施： ① 土方工程作业时应当分段施工，采取洒水压尘措施，缩短起尘操作时 间。 ② 运输车辆必须密闭、整洁、不得撒漏。 ③ 易产生扬尘的施工物料必须覆盖，严禁露天堆放。 ④ 风力达到 4 级 (含 4 级) 以上时，禁止土方施工。 ⑤ 施工现场坚持洒水降尘。 35 ⑥ 垃圾、渣土必须及时清洁。 ( 3) 减少露天装卸作业，易产生扬尘的物料应当采取遮盖、喷淋、围挡 等措施，防止抛洒、扬尘。 (4) 运输路线选择远离居民集中居住区，选择路况较好的路段。 ( 5) 施工结束，应及时恢复地表植被，减少裸露地表面积，降低扬尘产 生的几率。 ( 1 ) 施工废水采用沉淀池对施工废水进行收集，通过沉淀池澄清处理 后，进行重复利用，剩余部分可用于施工场地、道路洒水降尘。 ( 2) 架空线路施工时生活污水利用附近村庄生活污水处理设施收集处 理 ，杆塔基础施工浇筑采用商品混凝土，线路工程施工过程产生的废水量很 少，直接用于施工场地及运输道路洒水、喷淋。 ( 1) 在工程施工前对施工机构及施工人员进行了环保培训， 明确要求施 工过程中建筑垃圾及生活垃圾应分别收集堆放。 ( 2) 生活垃圾统一收集， 由施工人员统一清运至了最近村庄的生活垃圾 统一堆放点，由当地环卫部门统一清运。 (3) 施工建筑垃圾统一堆放，定期清运到市政部门指定的地点。 (4) 施工产生的余土主要在塔基范围内就地平整，未产生弃土。 (1) 工程施工结束后，应及时对输电线路的临时占地进行植被恢复； ( 2) 在工程营运期，应坚持利用与管护相结合的原则，经常检查， 以确 运营 期生 态环 境保 护措 施 保林草植被恢复率达到 95% ，保证环保措施发挥应有效益。完善施工期未实施 到位的植被保护措施，确保植被覆盖率和存活率。维修时尽量减少植被破坏， 及时采取水土保持措施。 ( 1) 优化设计，在满足经济和技术的条件下选用对电磁环境影响较小的 设备，使其对电磁环境的影响满足《电磁环境控制限值》 关标准要求； 36 (GB 8702-2014) 相 (2) 设立警示标志。 ( 1) 工程选线时充分征求了沿线政府相关部门的意见，优化路径，尽量 避让城镇规划区、学校、居民密集区。 (2) 合理选择导线截面和导线结构以降低线路的电晕噪声水平。 经调查， 目前施工临时占地已进行了植被恢复，砍伐的林木已重新栽种同 等数量的乡土树种，裸露地表播撒了草种进行恢复。评价要求，建设单位近两 年应定期巡查植被恢复效果，对恢复达不到要求的地方及时进行补种和维护。 (1) 管理机构 建设单位配备专职或兼职人员，负责环境保护管理工作。 (2) 竣工环境保护验收 工程竣工环境保护验收的内容见表 5- 1。 51 序号 1 2 其他 验收对象 相关资料、手续 验收内容 相关批复文件是否齐备，环境保护档案是否齐全。 本工程交流输电线路是否避让沿线环境敏感区；如通过法 与法规、规划的相符性 律允许的敏感区，是否按照规定办理了相关的手续。 3 工程设计及本环评提出的设计、施工、运行阶段的电磁环 各类环境保护设施是否 境、声环境保护措施、生态保护措施落实情况及实施效 按报告要求落实 果。 4 环境保护设施安装质量 5 与环评阶段相比，线路是否尽量远离居民点，若没有，线 路附近居民点处电磁环境是否满足标准要求。 线路沿线的工频电场强度能否满足 4kV/m 的标准限值，工 频磁感应强度能否满足 100μT 的标准限值，架空输电线路 线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道 污染物排放及总量控制 路 等 场所，其频率 50Hz 的电场强度满足 10kV/m 的控制 限值要求。如不能，提出相应整改措施。 线路附近噪声水平能否满足相应声环境功能区类别标准。 如不能，提出相应整改措施。 6 生态保护措施 是否落实本环评中提出的各项生态保护措施，各项生态保 护措施的实施效果。临时占地是否进行了植被恢复及恢复 效果。 7 环境监测 落实环境影响报告表中环境管理内容，实施环境影响报告 表监测计划。竣工验收中，应该对所有的环境影响因子如 工频电场、工频磁感应强度和噪声进行监测。 (3) 运行期环境管理 环保管理人员应在各自的岗位责任制中明确所负的环保责任。监督国家法 37 规 、条例的贯彻执行情况，制订和贯彻环保管理制度，监控本工程主要污染 源 ，对各部门、操作岗位进行环境保护监督和考核。运行期环境管理的职能 为： ①制定和实施各项环境管理计划。 ②建立工频电场、工频磁场、噪声环境监测数据档案。 ③掌握工程所在地周围的环境特征和环境敏感目标情况。建立环境管理和 环境监测技术文件，做好记录、建档工作。 ④不定期的巡查线路各段，特别是各环境敏感目标。 ⑤协调配合上级环保主管部门所进行的环境调查、生态调查等活动。 运行期电磁环境、声环境监测及调查可委托具有相应资质的单位完成，各 项监测内容及要求如下。 (1) 工频电场、工频磁场 监 测点位布置：110kV 架空输电线路边导线地面投影外两侧外各 30m 带 状 区域内环境敏感目标处。 监测项目：工频电场、工频磁场。 监测方法：执行国家相关的监测技术规范、方法。 监测频次及时间：本工程投运后一年内结合竣工验收监测一次。 ( 2) 噪声 监 测点位布置：110kV 架空输电线路边导线地面投影外两侧外各 30m 带 状 区域内环境敏感目标处。 监测项目：昼、夜间等效声级。 监测方法：执行国家相关的监测技术规范、方法。 监测频次及时间：本工程投运后一年内结合竣工验收监测一次。 具体监测计划要求见表 5-2。 5-2 1 工频电场强度 工频磁感应强度 输电线路沿线敏 感点 2 等效连续 A 声级 输电线路沿线敏 38 竣工验收 竣工验收 《电磁环境控制限值》 ( GB 8702-2014) 中标准限值要 求 《声环境质量标准》 感点 (GB3096-2008) 中标准限 值 备 注：监测点应选择在地势平坦、远离树木且没有其他电力线路、通信线路及广播线路 的空地上。 本项目总投资 4559 万元，环保投资 189 万元， 占总投资 4. 1% ，环保设施 投资见表 5-3。 5-3 施工 期 废气 固废 生态 施工扬尘、机械废 气 建筑垃圾 临时占地 合计 环保 投资 39 定期洒水、建围拦、封闭运输等 15.0 运至指定建筑垃圾填埋场 植被恢复 6.0 168 189 六、生态环境保护措施监督检查清单 陆生生态 (1) 严格按照施工图纸进行 开 挖 ，尽量缩小施工作业范 围； (2) 架线施工的临时用坑， 在架线施工结束后及时回 填， 以利于植被恢复； (3) 牵张场尽量选择植被覆 盖率较低的区域 ， 以减少植 被破坏数量； (4) 临时施工便道尽量绕避 地表植被覆盖密集的区域 ， 减少对地表低矮植被的践踏 和砍伐 ，施工结束后 ， 临时 便道占用的林地和草地要进 行整治和恢复。 临时 占地生态恢 复 定期养护，确保植 被恢复率 / 水生生态 无 无 无 无 地表水环 境 架空线路施工时生活污水利 用附近村庄生活污水处理设 施收集处理 ，杆塔基础施工 浇筑采用商品混凝土。 施工废水合理处 置，不外排。 / 施工废水合 理处置，不 外排。 地下水及 土壤环境 无 无 无 无 声环境 (1) 施工设备选用低噪声设 备 ，对施工机械设备进行定 期的维修、养护； ( 2 ) 合 理 安排施工作业 时 间 ，输电线路居民点附件线 路 施 工 应 避 免 昼 间 12:00~ 14:00 、夜间 22:00~6:00 进行施工作业； (3) 合理布置施工场地，牵 张场选址远离居民点。 《建筑施工场界 环境噪声排放标 准》 ( GB125232011) 严格按照相关规程 及规范，结合工程 所在区域周围的实 际情况和工程设计 要求，确保评价范 围内常年住人的房 屋声环境满足标准 限值要求 《声环境质 量标准》 (GB30962008) 1 类标 准 振动 无 无 无 无 大气环境 施工场地围挡 、物料堆放覆 盖 、洒水降尘 、土方开挖湿 《施工场界扬尘 排 放 限 值 》 无 无 40 法作业 ；利用现有道路运 输 ；重污染天气严禁开挖等 作业； 非道路移动机械符合 相应标准。 固体废物 建筑垃圾合理处置，生活垃 圾纳入当地垃圾清运系统。 ( DB61/ 10782017) 合理处置 无 无 《电磁环境 控制限值》 (GB87022014)线路沿 线电场强度 ＜ 4000V/m(居 民区) ，架空 输电线路线 下的耕地、 园地、牧草 地、畜禽饲 养地、养殖 水面、道路 等场所，其 频率 50Hz 的电场强度 控制限值为 10kV/m ，磁 感应强度＜ 100μT(居民 区) 。 电磁环境 无 无 严格按照相关规程 及规范，结合工程 所在区域周围的实 际情况和工程设计 要求，确保评价范 围内常年住人的房 屋电磁环境满足相 关标准要求。 环境风险 无 无 无 无 环境监测 无 无 电磁环境、声环境 《声环境质 量标准》 (GB30962 00 8 ) 、 《电磁环境 控制限值》 ( GB 8702-2014) 其他 无 无 无 无 41 七、结论 1 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程位于吴起县庙沟镇， 新建 110kV 单回架空输电线路约 38.82km 。新建杆塔 93 基，导线采用 JL/G1A-240/30 钢芯铝绞线，地线一根采用 1×7- 11.4- 1270(YB/T 5004-2012)型镀锌钢绞线，另一根地线 OPGW- 13-90- 1 (24 芯) 型。 本工程总投资 4559 万元，其中环保投资共 189 万元， 占总投资的 4. 1%。 2 (1) 电磁环境 现状监测结果表明： 工程沿线环境敏感 目标处工频电场 强度测量值范围为 ( 2.25~ 11.5 ) V/m ，工频磁感应强度测量值范围为 (0.0530~0.0542 ) μT ；通庆里 110kV 升压站四周厂界工频电场强度测量值范围为 (1.26~81.0) V/m ，工频磁感应强度 测量值范围为 (0.0543~0.0552) μT；胜利山 110kV 变电站四周厂界各监测点位工频电 场 强 度 测 量 值 范 围 为 ( 1.23~ 14.5 ) V/m ， 工 频 磁 感 应 强 度 测 量 值 范 围 为 (0.0542~0.257) μT 。升压站周边及拟建输电线路沿线均小于 GB8702-2014 中规定的 标准限值 (工频电场强度 4000V/m ，工频磁感应强度 100μT) 。区域电磁环境现状良 好。 (2) 声环境 监 测 结 果 表 明 ， 通 庆 里 110kV升 压 站 厂 界 环 境 噪 声 昼 间 测 量 范 围 值 为 40~41dB(A) ，夜间测量值范围为 37~39dB(A) ，胜利山 110kV 变电站厂界环境噪声昼间 测量范围值为 41~44dB(A) ，夜间测量值范围为 38~40dB(A) ，满足《工业企业厂界环境 噪声排放标准》 (GB12348-2008) 3 类标准 (昼间 65dB(A) ，夜间 55dB(A)) ；拟建输 电 线 路 沿线 敏 感 点 环 境噪 声 昼 间 测 量值 范 围 为 37 ~ 4 1 dB( A) ， 夜 间 测量 值 范 围 为 36~39dB(A) ，满足《声环境质量标准》 (GB3096-2008) 中 1 类标准限值要求。工程所 处区域的声环境质量现状良好。 3 项目运行过程中不会对环境空气、水环境产生影响，也不产生固体废物，主要环 境影响如下： (1) 声环境 42 经类比监测，项目 110kV 架空输电线路噪声能够满足标准限值要求，对周边环境 影响较小。 (2) 电磁环境 本送出线路工程所在区域电磁环境现状良好，工程 110kV 架空输电线路运行过程 中，工频电场强度和工频磁感应强度均满足《电磁环境控制限值》(GB8702-2014)中规 定的标准限值要求，从电磁环境保护角度来说，工程的建设可行。 (3) 生态环境 项目对生态的影响主要表现在施工期对土地占用、地表植被破坏以及由于施工作 业引起的水土流失等。项目不经过自然保护区、风景名胜区等生态敏感区，评价区内 未见国家和地方保护动植物，沿线主要为林地、草地、旱地和园地，通过对施工期临 时 占 地进行生态恢复，报告表认为项目实施不会破坏原有生态环境，对生态影响较 小。 4 综上所述，本项目选线已得到相关部门的同意，满足当地城乡建设规划要求；工 程属《产业结构调整指导目录(2019 年本)》 明确的鼓励类项目，符合国家现行产业政 策，工程运行期间产生的工频电场、工频磁场和噪声等采取了相应环保措施予以缓解 或 消除。从环境保护角度，建设项目环境影响可行。 43 40 110 44 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 1 本工程新建 110kV 交流输电线路全线采用单回架设，线路起始于通庆里 110kV 升 压站，终止于胜利山 110kV 变电站，长度约为 38.82km ，全线采用单回架设。本工程 总投资 4559 万元，其中环保投资共 189 万元， 占总投资的 4. 1%。 2 (修订) ，2015 年 1 月 1 日； (1) 《中华人民共和国环境保护法》 (2) 《中华人民共和国环境影响评价法》 (修正) ，2018 年 12 月 29 日； (3) 《环境影响评价技术导则 输变电》 (HJ24-2020) ； (4) 《电磁环境控制限值》 (7) 《交流输变电工程电磁环境监测方法 (试行) 》 (6) 《110kV~750kV 架空输电线路设计规范》 (7) 《35kV~ 110kV 变电站设计规范》 (8) 《输变电建设项目环境保护技术要求》 (GB 8702-2014) ； (HJ 681-2013) ； (GB 50545-2010) ； (GB 50059-2011) ； (HJ 1113-2020) 。 3 3.1 根据《环境影响评价技术导则 输变电》 (HJ 24-2020) ，交流电 110kV 输变电工 程电磁环境影响评价工作等级的划分见表 3. 1- 1 ，本工程电磁环境评价工作等级见表 3. 1-2。 3.1-1 110kV 输电 线路 1.地下电缆 2.边导线地面投影外两侧各 10m 范围内无电磁环境敏感目标的架空线 三级 边导线地面投影外两侧各 10m 范围内有电磁环境敏感目标的架空线 二级 3.1-2 110kV 输电线路 输电线路采用架空线路，架空线路边导线地面投影外两侧各 10m 范围内无电磁环境敏感目标的架空线 根据《环境影响评价技术导则 输变电》 三级 (HJ 24-2020) 的要求，本项目输电线路 电磁环境影响评价等级为三级，输电线路预测采用模式预测方式。 3.2 110kV 架空输电线路评价范围为边导线地面投影外两侧各 30m ， 电缆线路评价范 围为管廊两侧边缘各外延 5m。 45 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 3.3 ⑴工频电场评价因子 工频电场强度，单位 (kV/m 或 V/m ) 。 ⑵工频磁感应强度评价因子 工频磁感应强度，单位 (mT 或μT) 。 3.4 (GB 8702-2014) 中的规定：为控制电场、磁场、 电 根据《电磁环境控制限值》 磁场场量参数的方均根值，应满足下表要求。 3.4-1 频率范围 电场强度 E ( V/ m ) 磁场强度 H ( A/ m ) 磁感应强度 B ( μ T) 0.025kHz~1.2kHz 200/f 4/f 5/f 等效平面波功率密 度 Seq(W/m2) 注 1 ：频率 f 的单位为所在行中第一栏的单位。 注 2: 0. 1MHz~300GHz 频率，场量参数是任意连续 6 分钟内的方均根值。 注 3: 100kHz 以下频率，需同时限值电场强度和磁感应强度；100kHz 以上频率，在远场区，可以只 限值电场强度或磁场强度，或等效平面波功率密度，在近场区，需同时限值电场强度和磁场强度。 注 4 ：架空输电线路线下的耕地、 园地、牧草地、畜禽饲养地、养殖水面、道路等场所，其频率 50Hz 的电场强度控制限值为 10kV/m ，且应给出警示和防护指示标志。 输变电工程的频率为 50Hz ， 由上表可知，本工程电场强度的评价标准为： 电场强 度以 4000V/m 作为控制限值；磁感应强度以 100μT 作为控制限值。架空输电线路线下 的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所，频率 50Hz 的电场强度 以 10kV/m 作为控制限值。 4 根据现场踏勘，本工程电磁环境评价范围内具体保护目标见表 4- 1。 4-1 / m 拟建 110kV 输 电线路 沿线 1户 一层平房 柳沟 1户 一层平房 21 大岔村 1户 一层平房 23 槐树庄 电磁 环境 28 《电磁环境控制限值》 ( GB8702-2014) 中规 定的标准限值要求 5 本环评委托西安志诚辐射环境监测有限公司于 2022 年 9 月 21 日对拟建送出线路 46 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 沿线的电磁环境现状进行了实地监测，测量时天气晴，环境温度 22. 1~23.5℃ ，空气相 对湿度为 55.8~61.7%。 5.1 按照 HJ 681-2013 的要求进行监测，分别测量工频电场强度和工频磁感应强度，通 过对监测结果的统计、分析和对比，定量评价线路沿线地区的电磁环境质量现状。 5.2 (1) 监测项目 各监测点位处的工频电场强度、工频磁感应强度。 (2) 监测仪器 5.2-1 电磁辐射分析仪 主机：SEM-600 、探头：LF-01 电场强度：5mV/m~100kV/m ；磁感应强度：0. 1nT~ 10mT XDdj2022-01076 (3) 监测读数 每个监测点位连续测5 次，每次测量观测时间不小于 15s ，并读取稳定状态的最大 值；测量高度为距地 1.5m。 (4) 环境条件 5.2-2 2022 年 9 月 21 日 % 55.8~61.7% 22. 1~23.5℃ 晴 5.3 通过现场踏勘，本次现状监测点位布设于拟建输电线路沿线敏感点。 5.4 项目工频电场和工频磁感应强度现状监测结果见表 5.4- 1。 5.4-1 1 2 3 拟建 110kV 输电线路敏 感点 m 1.5 1.5 1.5 槐树庄居民点 柳沟居民点 大岔村居民点 V/ m 10.2 2.25 11.5 μT 0.0530 0.0532 0.0542 现状监测结果表明：拟建输电线路沿线槐树庄、柳沟、大岔村各监测点位工频电 场强度测量值范围为 2.25~ 11.5V/m ，工频磁感应强度测量值范围为 0.0530~0.0542μT 。 区域电磁环境现状良好。 47 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6 根据《环境影响评价技术导则输变电工程》 (HJ24-2020) ，架空线路的电磁环境 影 响 评价等级为三级，本次评价采用模式计算预测送出线路运行后对周围环境的影 响。 6.1 (1) 单位长度导线下等效电荷的计算 高压送电线上的等效电荷是线电荷，由于高压送电线半径 r 远远小于架设高度h， 因此等效电荷的位置可以认为是在送电导线的几何中心。 设送电线路为无限长并且平行于地面，地面可视为良导体，利用镜像法计算送电 线上的等效电荷。多导线线路中导线上的等效电荷由下列矩阵方程计算： 式中：Ui—各导线对地电压的单列矩阵； Qi—各导线上等效电荷的单列矩阵； λij—各导线的电位系数组成的 n 阶方阵 (n 为导线数目) 。 [U]矩阵可由送电线的电压和相位确定，从环境保护考虑以额定电压的 1.05 倍作为计算电压。 [λ]矩阵由镜像原理求得。 计算由等效电荷产生的电场 为计算地面电场强度的最大值，通常取夏天满负荷、有最大弧垂时导线的最小对 地高度。因此，所计算的地面场强仅对档距中央一段 (该处场强最大) 是符合条件 的。 当各导线单位长度的等效电荷量求出后，空间任意一点的电场强度可根据叠加原 理计算得出，在 (x ，y) 点的电场强度分量 Ex和 Ey 可表示为： Ex Ey 1 Qi( x 一 xi x 一 x i 一 ) 2 Li ( L 'i ) 2 Qi( y 一 yi 2 一 Li 1 48 ) 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 式中：xi 、yi—导线 i 的坐标 (i=1 、2 、 …m ) ； m—导线数目； ε0 —介电常数 Li 、Li’—分别为导线 I 及镜像至计算点的距离。 由于接地架空线对于地面附近场强的影响很小，对导线水平排列的几种情况计算 表明，没有架空地线时较有架空地线时的场强增加约 1~2% ，所以常不计架空地线的 影响以简化计算。 (2) 输电线路工频磁感应强度预测的方法 根据“国标大电网会议第 36.01 工作组”的推荐方法计算高压送电线下空间工频磁场 强度。 导线下方 A 点处的磁场强度： H I 2冗 h 2 L2 式中：I—导线 i 中的电流值； h—计算 A 点距导线的垂直高度； L—计算 A 点距导线的水平距离。 为了与环境标准相对应，需要将磁场强度(A/m)转换为磁感应强度(mT) ，转换公式 为：B= μ0H 式中：B—磁感应强度 (T) ； H—磁场强度 (H) ； μ0—常数，真空中相对磁导率 (μ0=4π×10-7 H/m ) 。 6.2 (1) 导线型号 线路导线采用 JL/G1A-240/30 型钢芯铝绞线。 (2) 塔型相关计算参数 本次环评选取对环境影响最大的塔形 1A4X-ZMC4 直线塔作为工程输电线路的预 测塔型，其他塔电磁场分布情况可以参考该塔型预测结果。 《110~750kV 架空输电线路设计规范》 (GB50545-2010) 中要求，110kV 输电线 路在途经居民区时，控制导线最小对地距离为 7m ，途经非居民区时，控制导线最小对 地距离为 6m 。根据现场调查，本项目 110kV 送出线路沿线为黄土梁峁沟壑地貌，地形 49 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 起伏较大，根据本工程输电线路平断面图，送出线路的导线最小对地距离途经居民区 时为 14.5m ，非居民区时为 6.3m ，常规导线高度为 15m 。预测参数见表 6.2- 1。 6.2-1 1A4X-ZMC A相 1A4X-ZMC4 直线塔 B相 C相 A相 14.5m 1A4X-ZMC4 直线塔 B相 C相 A相 B相 C相 6.3m 1A4X-ZMC4 直线塔 15m 6.2-1 50 X -3 5 0 3.5 -3 5 0 3.5 -3.5 0 3.5 Y 14 5 16 14.5 63 7.8 6.3 15 16.5 15 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6.2-2 110kV 1A4X-ZMC4 JL/G1A-240/30 型钢芯铝绞线 270 110 21.6 非居民区 6.3m ，居民区 14.5m ，常规导线高度 15m A kV mm 6.3 1A4X-ZMC 直线塔理论计算结果见表 6.2-3。 6.2-3 6m 15m 1A4X-ZMC4 1A4X-ZMC4 6.3m m 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 V/ m 1055.43 1256.36 1646.92 1957.33 2063.77 1968. 10 1746.74 1482.07 1226.85 1004.38 820. 11 671.30 552.44 457.80 382.28 321.74 272.92 233.25 200.80 174.05 151.84 133.27 117.63 104.38 93.07 83.39 75.04 67.80 61.49 55.98 51. 13 46.85 43.05 39.68 36.67 33.97 14.5m μT 5.57 4.88 6.02 8.08 7.56 6.49 5.43 4.50 3.72 3. 11 2.61 2.22 1.90 1.64 1.43 1.26 1. 11 1.00 0.89 0.80 0.72 0.67 0.61 0.56 0.51 0.47 0.44 0.40 0.38 0.35 0.33 0.31 0.29 0.28 0.26 0.25 V/m 198.01 207.42 231.76 263.07 294.40 321.31 341.42 353.89 358.87 357. 13 349.81 338. 14 323.33 306.42 288.34 269.80 251.35 233.36 216. 13 199.82 184.53 170.29 157. 12 144.97 133.81 123.57 114. 19 105.61 97.78 90.61 84.05 78.06 72.59 67.57 62.96 58.74 51 15m V/m μT 0.91 0.81 1.04 1.42 1.44 1.39 1.33 1.26 1. 19 1. 12 1.05 0.98 0.92 0.85 0.80 0.74 0.69 0.64 0.60 0.56 0.52 0.49 0.46 0.43 0.40 0.38 0.36 0.34 0.32 0.30 0.28 0.27 0.25 0.24 0.23 0.22 204. 13 213.83 238.93 271.21 303.51 331.25 351.98 364.84 369.97 368. 18 360.63 348.60 333.33 315.90 297.26 278. 14 259. 12 240.58 222.81 206.00 190.24 175.56 161.98 149.45 137.95 127.39 117.72 108.88 100.80 93.41 86.65 80.47 74.83 69.66 64.91 60.56 μT 0.94 0.84 1.07 1.46 1.48 1.43 1.37 1.30 1.23 1.15 1.08 1.01 0.95 0.88 0.82 0.76 0.71 0.66 0.62 0.58 0.54 0.50 0.47 0.44 0.41 0.39 0.37 0.35 0.33 0.31 0.29 0.28 0.26 0.25 0.24 0.23 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 1A4X-ZMC4 6.3m m 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 V/ m 14.5m μT 31.56 29.37 27.40 25.62 24.00 22.51 21. 16 19.92 18.79 17.75 16.78 15.90 15.08 14.33 13.62 0.23 0.22 0.21 0.20 0. 19 0. 18 0. 17 0. 15 0. 15 0. 14 0. 13 0. 13 0. 12 0. 12 0. 11 V/m 54.88 51.32 48.05 45.05 42.27 39.71 37.35 35. 16 33. 13 31.25 29.52 27.90 26.38 24.99 23.68 6.2-2 1A4X-ZMC4 6.3m 52 15m μT V/m 0.21 0.20 0. 19 0. 18 0. 17 0. 16 0. 16 0. 15 0. 14 0. 14 0. 13 0. 13 0. 12 0. 12 0. 11 56.58 52.91 49.54 46.44 43.58 40.94 38.50 36.25 34. 15 32.22 30.43 28.76 27.20 25.76 24.41 μT 0.22 0.21 0.20 0. 19 0. 18 0. 16 0. 16 0. 15 0. 14 0. 14 0. 13 0. 13 0. 12 0. 12 0. 11 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6.2-3 1A4X-ZMC4 6.3m 6.2-4 1A4X-ZMC4 14.5m 53 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6.2-5 1A4X-ZMC4 14.5m 6.2-6 1A4X-ZMC4 15m 54 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6.2-7 1A4X-ZMC4 15m 由表 6.2-3 和图 6.2-2 、图 6.2-3 可知，导线弧垂高度为 6.3m 时，1A4X-ZMC4 直线 塔距地面 1.5m 处工频电场强度在中心线 0m处为 1055.43V/m ，逐渐增大，至走廊中心 线 4m处出现最大值，为 2063.77V/m ，然后开始衰减，至距走廊中心线 50m 处工频电 场强度为 13.62 V/m ，此处为最小值；距地面 1.5m 处工频磁感应强度在走廊中心线 0m 处为 5.57μT ，1m 处减小到 4.88μT ，随后在走廊中心线 3m 处出现最大值，为 8.08μT ， 然后开始衰减，至距走廊中心线 50m处工频磁感应强度为 0. 11μT ，此处为最小值，均 满足评价标准的要求。 由表 6.2-3 和图 6.2-4 、 图 6.2-5 可知，导线弧垂高度为 14.5m 时， 1A4X-ZMC4 直 线塔距地面 1.5m 处工频电场强度在中心线 0m 处为 198.01 V/m ，逐渐增大，至走廊中 心线 8m 处出现最大值，为 358.87V/m ，然后开始衰减，至距走廊中心线 50m 处工频电 场强度为 23.68V/m ，此处为最小值；距地面 1.5m 处工频磁感应强度在走廊中心线 0m 处为 0.91μT ，随后在走廊中心线 4m 处出现最大值，为 1.44μT ，然后开始衰减，至距 走廊中心线 50m 处工频磁感应强度为 0. 11μT ，此处为最小值，均满足评价标准的要 求。 由表 6.2-3 和图 6.2-6 、图 6.2-7 可知，导线弧垂高度为 15m 时，1A4X-ZMC4 直线 塔距地面 1.5m 处工频电场强度在中心线 0m 处为 204. 13V/m ，逐渐增大，至走廊中心 线 8m 处出现最大值，为 369.97V/m ，然后开始衰减，至距走廊中心线 50m 处工频电场 强度为 24.41V/m ，此处为最小值；距地面 1.5m 处工频磁感应强度在走廊中心线 0m 处 为 0.94μT ，随后在走廊中心线 4m 处出现最大值，为 1.48μT ，然后开始衰减，至距走 廊中心线 50m处工频磁感应强度为 0. 11μT ，此处为最小值，均满足评价标准的要求。 55 吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程电磁环境专项评价 6.4 6.2-4 m 拟建 110kV 输 电线路沿线 28 21 23 V/m 97.78 170.29 144.97 槐树庄 柳沟 大岔村 μT 0.32 0.49 0.43 弧线高度 14.5m 由表 6.2-4 可知，途径居民区时最不利情况下导线高度为 14.5m 时本工程电磁环境 3 0m 范围内保护 目标处工频电场强度为 97.78~170.29V/m ，工频磁感应强度 0.32~ 0.49μT ，满足《电磁环境控制限值》 (GB8702-2014) 中规定的标准限值要求。 综上， 由理论计算结果可知，本工程输电线路运行期，工频电场和工频磁感应强 度均满足评价标准的要求，对电磁环境影响较小。 7 综上所述，吴起县庙沟镇 40 兆瓦分散式风电项目 110 千伏送出线路工程所在区域 电磁环境现状良好；根据类比监测和理论预测结果：本工程运行期，工频电场强度和 工频磁感应强度均满足《电磁环境控制限值》 (GB8702-2014) 中规定的标准限值要 求。从电磁环境保护角度来说，本工程的建设可行。 56
