兰州新区石化产业园区地震小区划图使用说明(1).pdf

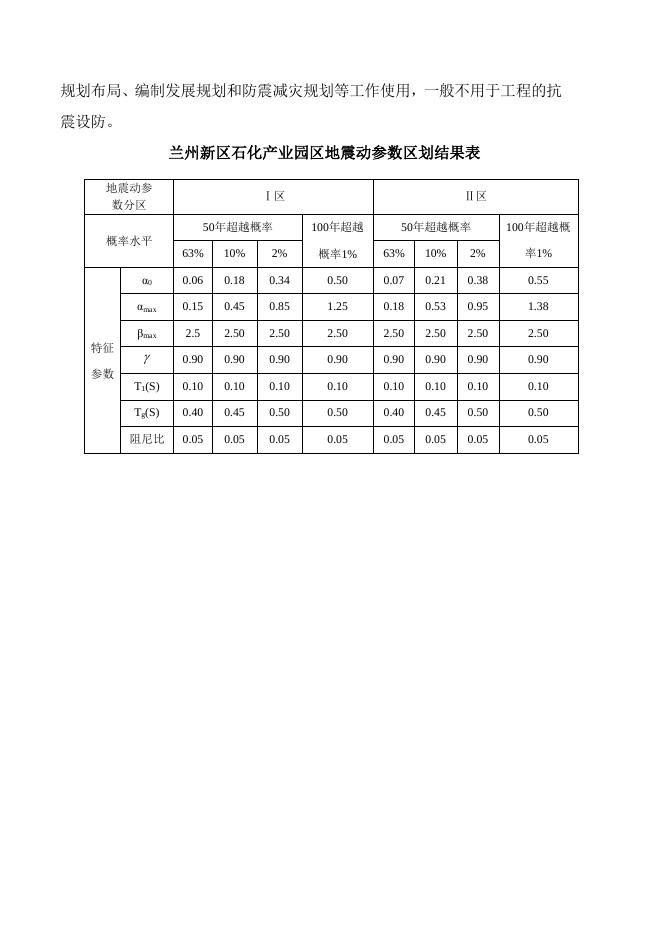

兰州新区石化产业园区地震动小区划图使用说明 一、地震动参数小区划技术要素 （一）本套《兰州新区石化产业园区地震动参数区划图》包括1图和1 表,1图是《兰州新区石化产业园区地震动参数区划图》，1表是《兰州新区石 化产业园区地震动参数区划结果表》。 （二）编制过程中严格按照GB17741—2005《工程场地地震安全性评价》 的技术要求进行，地震动峰值加速度反应谱Sa（T）的形式借鉴了中华人民 共和国国家标准《中国地震动参数区划图》 （GB18306—2015）的反应谱形式。 （三）为工程使用方便，以场地工程地震条件为基础，综合考虑各钻孔 的土层反应分析计算结果，石化产业园区地震动参数为Ⅰ、Ⅱ两个地震动参 数分区。 二、地震动小区划图使用方法 （一）石化产业园区地震动参数小区划图的使用采用图表相结合的方式进 行， 首先查阅工程场地在石化产业园区地震动参数区划图中位置，确定工程 场地所属地震动参数分区，对应《兰州新区石化产业园区地震动参数区划结果 表》确定的工程场地的设计地震动参数。 （二）位于地震动参数小区划图分区界线附近的建设工程，宜选用地 震动参数较大一侧的参数。 三、地震小区划成果使用注意事项 （一）地震动小区划图的比例尺为1：25000，不得放大使用。 （二）地震动参数小区划结果适用于新建、扩建、改建的一般建设工程的抗 震设防使用；适用于已建一般建设工程的抗震鉴定与加固使用。但不适用于重大 工程、核工程和可能产生次生灾害的建设工程，对于这类工程应该进行专门的地 震安全性评价工作。 （三）100 年超越概率 1%风险水平的地震动参数区划图，主要用于政府 规划布局、编制发展规划和防震减灾规划等工作使用，一般不用于工程的抗 震设防。 兰州新区石化产业园区地震动参数区划结果表 地震动参 数分区 Ⅰ区 50年超越概率 Ⅱ区 100年超越 50年超越概率 100年超越概 概率水平 特征 63% 10% 2% 概率1% 63% 10% 2% 率1% α0 0.06 0.18 0.34 0.50 0.07 0.21 0.38 0.55 αmax 0.15 0.45 0.85 1.25 0.18 0.53 0.95 1.38 βmax 2.5 2.50 2.50 2.50 2.50 2.50 2.50 2.50  0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 T1(S) 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 Tg(S) 0.40 0.45 0.50 0.50 0.40 0.45 0.50 0.50 阻尼比 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 参数
