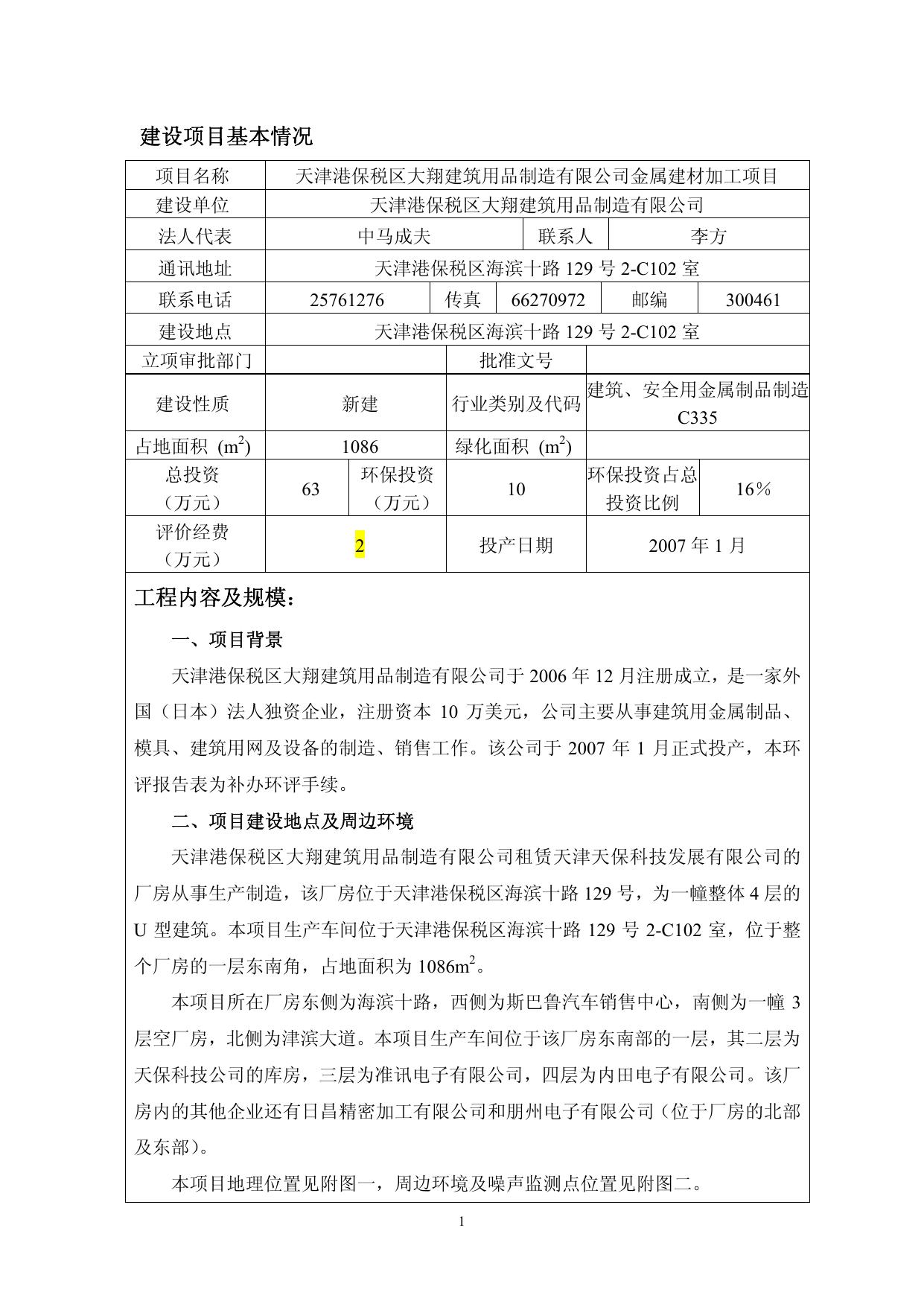

编号：2014H-031 建设项目环境影响报告表 项目名称：天津港保税区大翔建筑用品制造有限公司金属建 材加工项目 建设单位（盖章）：天津港保税区大翔建筑用品制造有限公司 编制日期：2014 年 10 月 国家环境保护总局制 建设项目基本情况 项目名称 天津港保税区大翔建筑用品制造有限公司金属建材加工项目 建设单位 天津港保税区大翔建筑用品制造有限公司 法人代表 中马成夫 联系人 天津港保税区海滨十路 129 号 2-C102 室 通讯地址 25761276 联系电话 传真 66270972 邮编 300461 天津港保税区海滨十路 129 号 2-C102 室 建设地点 立项审批部门 批准文号 建设性质 新建 行业类别及代码 占地面积 (m2) 1086 绿化面积 (m2) 总投资 （万元） 李方 环保投资 （万元） 63 评价经费 （万元） 10 2 投产日期 建筑、安全用金属制品制造 C335 环保投资占总 投资比例 16％ 2007 年 1 月 工程内容及规模： 一、项目背景 天津港保税区大翔建筑用品制造有限公司于 2006 年 12 月注册成立，是一家外 国（日本）法人独资企业，注册资本 10 万美元，公司主要从事建筑用金属制品、 模具、建筑用网及设备的制造、销售工作。该公司于 2007 年 1 月正式投产，本环 评报告表为补办环评手续。 二、项目建设地点及周边环境 天津港保税区大翔建筑用品制造有限公司租赁天津天保科技发展有限公司的 厂房从事生产制造，该厂房位于天津港保税区海滨十路 129 号，为一幢整体 4 层的 U 型建筑。本项目生产车间位于天津港保税区海滨十路 129 号 2-C102 室，位于整 个厂房的一层东南角，占地面积为 1086m2。 本项目所在厂房东侧为海滨十路，西侧为斯巴鲁汽车销售中心，南侧为一幢 3 层空厂房，北侧为津滨大道。本项目生产车间位于该厂房东南部的一层，其二层为 天保科技公司的库房，三层为准讯电子有限公司，四层为内田电子有限公司。该厂 房内的其他企业还有日昌精密加工有限公司和朋州电子有限公司（位于厂房的北部 及东部）。 本项目地理位置见附图一，周边环境及噪声监测点位置见附图二。 1 三、项目建设内容及规模 本项目为金属制品的生产加工项目，采用的生产工艺主要包括切割、冲压、点 焊（即利用电流电阻将金属加热到熔化状态使之焊接的一种方法，不添加焊料）、 打磨、攻丝、封胶（仅对 PVC 管封玻璃胶，室温下手工操作，不加热）、包装等。 本项目生产所用的原料主要有不绣钢丝、不锈钢板（管）、铅板、镀铝锌带、 紫铜带等，原料均来自国内购买。生产产品主要为金属制品，包括排水导管、漏网、 脱气塔、压盘、固定卡等，年总产量约 6 万件，固定卡年产量约 7 万袋，产品均销 往日本。 本项目根据订单进行生产，生产不同产品所需要的设备和工艺不同，因此本项 目车间内的生产设备不同时使用，需要根据订单在不同时段使用不同的设备。 排水导管 漏网 脱气塔 压盘 固定卡 封胶管及玻璃胶 图1 本项目主要产品图 2 四、生产原料 本项目生产所用原料按照历年最大用量估算，各原料的使用情况见下表 1。 表1 年原材料使用明细表 序号 品名 单位（/年） 数量 1 不锈钢丝 公斤 1458 2 不锈钢板 片 435 3 不锈钢管 支 1578 4 铅板 公斤 27014 5 紫铜带 公斤 1179 6 镀铝锌带 公斤 5906 7 螺丝、螺母 个 80000 8 塑料袋 个 71270 9 纸箱 个 20000 10 密封胶 桶（300mL/桶） 240 11 PVC 螺旋波纹管 个 1500 来源 国内购买 五、生产设备 本项目主要生产设备情况见下表 2。 表2 生产设备一览表 序号 生产工序 设备名称 数量（台） 年运行时 间（天） 1 切割 剪板机 1 80 冲压机 6 车床 1 刨床 1 液压机 1 点焊机 9 缝焊机 1 砂轮机 2 抛光机 1 2 3 冲压 4 5 6 焊接（点 焊） 7 8 打磨 9 备注 90 50 点焊是利用电流电阻将 金属加热到熔化状态使 之焊接，不添加焊料 50 位于打磨车间 10 攻丝 钻床 1 60 11 调直 调直机 1 50 12 封胶 封胶台 1 25 13 其他 空压机 1 90 六、生产产品 本项目生产产品主要为金属制品，生产产品年产量及各产品所需的生产原料及 主要工艺见下表 3。 3 表3 生产产品统计表 序号 名称 年产量 单位 生产原料 采用主要工序 1 排水导管 17430 个 铅板、铜带 切割、冲压、检验、装箱 2 漏网 13330 个 不锈钢丝、螺母、 螺丝 调直、切割、冲压、焊接、 打磨、攻丝 3 脱气塔 18000 个 不锈钢管/板、螺母、 切割、冲压、焊接、打磨 螺丝 4 压盘 12600 个 不锈钢板 切割、冲压、检验、装箱 5 固定卡 72460 袋（50 个/袋） 镀铝锌带 冲压、手动折弯、装箱 七、厂房平面布置 本项目生产厂房位于建筑一层，厂房高度 5.5m。项目生产区位于厂房南部，包 装区、办公区及物料区位于厂房北部。生产区东南角设有打磨房，砂轮机和抛光机 设在打磨房内，其余生产设备均分布在车间内。办公室、休息室设在厂房东北部。 本项目生产用房在东侧及北侧共设 2 个出入口，东侧出入口位于海滨十路，是 人员进出口；北侧出入口主要为物料和产品运输出入口。 本项目拟在打磨车间外设一根排气筒，排气口设在四楼楼顶约 20m 高的位置。 本项目生产车间内具体平面布置见附图三。 八、厂房配套设施 （1）供电：由保税区供电局提供，年用电量约 26400 度。 （2）供水：由天津市塘沽区中法供水有限公司集中供水。 （3）排水：生活污水排入市政污水管网，最终进入保税区扩展区污水处理厂。 （4）供热制冷：冬季由保税区热电厂提供集中供热热源，夏季采用分体空调 制冷。 （5）职工用餐：本项目不设职工厨房及餐厅，职工用餐采用自带方式。 九、工作制度及劳动定员 公司共有职工人数 20 人，其中生产人员 10 人，管理人员 10 人。工作时间为 周一至周五，实行白班制，每天工作约 8 小时，年工作日约 250 天。 十、产业政策符合性分析 本项目为金属制品生产加工项目，属于《外商投资产业指导目录（2011 年修订）》 鼓励类 “三、制造业 （十六）金属制品业 2. 建筑五金件、水暖器材及其五金件 开发、生产”。同时，本项目生产产品、生产工艺和生产设备均不属于《产业结构 4 调整指导目录》（2011 年本）（2013 年修订）中的淘汰类和限制类项目。 因此，本项目建设符合相关产业政策要求。 十一、环保投资估算 本项目环保投资估算见下表 4。 表4 环保投资估算表 序号 环保措施 投资（万元） 1 打磨车间除尘设备、废气排放装置 2.0 2 移动式焊接烟尘净化器 1.5 3 机械设备隔声、减震、降噪措施 2.0 4 固废收集及处置 0.5 5 排污口规范化 1.0 6 验收监测 3 10 合计 本项目总投资 63 万元，环保投资约 10 万元，环保投资占工程总投资的 16％。 与本项目有关的原有污染情况及主要环境问题： 本项目为租用生产厂房加工生产建筑用金属制品，因此无原有污染问题和施工 期环境影响。 5 建设项目所在地自然环境社会环境简况 自然环境简况（地形、地貌、地质、气候、气象、水文植被、生物 多样性等）： 1、地理位置 天津港保税区地处滨海新区东部，东临渤海湾。天津滨海新区地处于华北 平原北部，位于山东半岛与辽东半岛交汇点上、海河流域下游、天津市中心区 的东面，渤海湾顶端，濒临渤海，北与河北省丰南县为邻，南与河北省黄骅市 为界，地理座标位于北纬 38°40′至 39°00′，东经 117°20′至 118°00′。紧紧依托北 京、天津两大直辖市，拥有中国最大的人工港、最具潜力的消费市场和最完善 的城市配套设施。 本项目的建设地点位于天津港保税区海滨十路 129 号 2-C102 室，其东侧为 海滨十路、西侧为斯巴鲁汽车销售中心，南侧为一幢 3 层空厂房，北侧为津滨 大道，项目周边均为工业厂房。 2、地形地貌 滨海新区属低平的海积冲积平原，地质构造属于新华夏构造体系的黄骅拗 陷带，而且孕育着以海河断裂为代表的构造带。滨海地区有1199平方公里可供开 发建设的荒地、滩涂和少量低产农田。渤海海域石油资源总量98亿吨，其中已 探明石油地质储量32亿吨、天然气近2000亿立方米。 3、气候气象 滨海新区属于温带大陆性气候。年平均气温约 13.6℃，年平均降水日数 55 天，年平均降水量 657.9mm，相对湿度 54％。全年各向平均风速为 2.9m/s，冬 天日照百分率 51%。 6 社会环境简况（社会经济结构、教育、文化、文物保护等）： 天津港保税区于 1991 年 5 月 12 日经国务院批准设立，是我国北方规模最 大的保税区。天津港保税区座落在中国北方最大的国际贸易港口——天津港港 区之内，京津塘高速公路直入保税区，从保税区至天津滨海国际机场仅需 30 分 钟，至北京首都机场仅需 90 分钟，拥有全国保税区中唯一的铁路，与国家铁路 干线相通。天津港保税区以海运、陆运、空运和铁路运输构成国际货物多式联 运系统，形成了便捷的交通运输网络。 目前，天津港保税区已经完成了 7 平方公里的规划和 5 平方公里的土地开 发，累计固定资产投资 60 多亿元，形成了国际贸易、国际物流和加工制造三大 功能体系，建立了以保税为特色，临港为依托，自由贸易为运作空间的功能性 支柱产业基本框架。 2002 年 10 月，经天津市委、市政府批准设立天津空港物流加工区。天津空 港物流加工区作为保税区的扩展区，位于天津滨海国际机场东北侧，具有良好 的区位优势和便捷的交通条件。总用地控制面积约 42 平方公里，首期规划开发 23.5 平方公里。按照总体规划，空港物流加工区分为仓储物流区、高新技术工 业加工区、商务中介管理服务区和商住生活配套等功能区。 天津港保税区拥有 CBW、华铁隆津泰、中轻腾发等一大批现代物流企业， 已成为国际商品的重要集散地，形成了集货物仓储、分拨、配送为一体的现代 物流运作模式，极大地提高了贸易效率，降低了贸易成本，每年国际货物进出 区总量达 50 多亿美元，2000 多个品种的货物在保税区得到及时的分拨配送。 经过多年的探索实践，保税区以保税为特色，临港为依托，形成了国际贸 易、现代物流和出口加工三大主导产业，成为全市对外开放的重要窗口和新的 经济增长点，在环渤海区域乃至中国北方经济发展中发挥着重要的服务、辐射 和带动作用，成为拥有海港保税区、空港保税区、空港加工区、空港物流区和 保税物流园区“三个区域、五种形态”联动发展的新格局，具备了开放区域的 多种资源、政策和功能优势。 7 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题： 1．大气环境质量现状 本评价引用《2013 年天津市环境质量公报》中滨海新区环境空气污染物年 平均浓度，说明项目所在地区的环境空气质量现状。 表5 单位：mg/m3 2013 年滨海新区大气污染物数据 项目 年均值 PM10 0.146 标准值（年均） 0.07 SO2 0.049 0.06 NO2 0.048 0.04 PM2.5 0.091 0.035 由上表可见，滨海新区 2013 年环境空气中 SO2 年平均浓度能够达到《环境 空气质量标准》GB3095-2012 二级标准，PM10、NO2、PM2.5 年平均浓度不能达 到《环境空气质量标准》GB3095-2012 二级标准要求。由此可见，项目所在区 域环境空气质量一般。 2. 环境噪声现状 本项目东侧临海滨十路（为城市次干路），南侧、西侧、北侧均为工业厂房， 因此本项目南侧、西侧、北侧执行《声环境质量标准》（GB3096-2008）中的 3 类标准，即昼间 65dB(A)、夜间 55 dB(A)；东侧执行《声环境质量标准》 （GB3096-2008）中的 4a 类标准，即昼间 70dB(A)、夜间 55 dB(A)；  监测布点：建设地东、南、西、北侧厂界外 1m 各设一个噪声监测点， 共计 4 个噪声监测点  监测频率：昼间、夜间监测 1 天  监测结果：见下表。 表6 监测点位 建设地周围环境噪声监测结果 现状监测值 单位：dB(A) 执行标准 昼间 夜间 昼间 夜间 东侧厂界外 1m （临海滨十路） 63.2 53.8 70 55 南侧厂界外 1m 62.1 52.5 西侧厂界外 1m 62.8 52.4 65 55 北侧厂界外 1m 63.0 53.7 从以上监测结果可以看出，本项目四侧厂界外 1m 处声环境昼夜间均满足 8 《声环境质量标准》 （GB3096-2008）中的 3 类和 4a 类标准要求，说明厂址处声 环境现状良好。 主要环境保护目标（列出名单及保护级别）： 本项目建设地位于工业区内，周边均为工业企业，项目周边 200m 范围内无 居民住宅、学校、医院等需要特殊保护的环境敏感目标。 本项目所在厂房及周边环境现状照片见下图 2。 北 本项目所在厂房 东侧海滨十路 西侧斯巴鲁汽车销售啊中心 南侧空厂房 北侧津滨大道 图2 本项目所在厂房及周边环境现状照片 9 评价适用标准 1.环境空气质量执行《环境空气质量标准》（GB3095-2012）二级标准。 环 境 污染物名称 PM10 SO2 NO2 PM2.5 0.07 0.06 0.04 0.035 3 浓度限值（年均值）（mg/m ） 质 2.声环境执行《声环境质量标准》（GB3096-2008）中的 3 类、4a 类标准。 量 项目 标 标准值 类别 准 昼间（dB(A)） 夜间（dB(A)） 执行区域 3类 65 55 西、南、北侧 4a 类 70 55 东侧 1.污水排放执行《污水综合排放标准》（DB12/356-2008）中的三级标准。 （单位：mg/L，pH 除外） 项目 CODCr BOD5 SS 氨氮 总磷 pH 标准值 500 300 400 35 3 6-9 2.厂界噪声执行《工业企业厂界环境噪声排放标准》 （GB12348-2008）3 类、 4 类标准。 项目 类别 标准值 污 染 物 昼间（dB(A)） 夜间（dB(A)） 3类 65 55 西、南、北侧 4类 70 55 东侧 3.研磨粉尘排放执行《大气污染物综合排放标准》（GB16297-1996）表 2 中 颗粒物（碳黑尘、燃料尘）二级排放标准。 排 污染物 最高允许排放 浓度(mg/m3) 放 颗粒物 （碳黑尘、燃料尘） 18 标 执行区域 最高允许排放速率（kg/h） 排气筒高度(m) 15 二级 0.51 20 0.85 准 4. 本 项 目 应 执 行 天 津 市 《 工 业 企 业 挥 发 性 有 机 物 排 放 控 制 标 准 》 （DB12/524-2014）中新建企业污染物排放限值。 行业 污染物 最高允许排放 浓度(mg/m3) 其他行业 VOCs 80 最高允许排放速率(kg/h) 15m 20m 厂界监控点浓 度限值(mg/m3) 2.0 3.8 2.0 5. 本项目厂界臭气浓度执行 DB12/-059-95《恶臭污染物排放标准》中新扩 改建项目的臭气浓度控制标准限值，即 20（无量纲）。 10 根据环境影响分析结果，本项目总量控制指标为生活污水中的 CODCr 和氨氮，本项目生活污水排放量为 450m3/a，生活污水经化粪池处理后排入 市政污水管网，最终进入保税区扩展区污水处理厂进行处理。 保税区扩展区污水处理厂出水浓度执行 GB18918-2002《城镇污水处理 厂污染物排放标准》一级 B 标准，即 CODCr60mg/L，氨氮 12 mg/L（取平均 值）。因此本项目生活污水经保税区扩展区污水处理厂处理后污染物排放总 量为 CODCr0.027t/a，氨氮 0.0054t/a。 总 量 控 制 标 准 11 建设项目工程分析 本项目为租用已有厂房进行生产项目，因此无建设期，不存在施工期环境影 响问题，主要的环境影响集中在运营期生产过程中。 一、生产工艺流程 本项目生产过程中涉及到的主要生产工艺见下表 7。在生产过程中，根据不同 的生产产品，采用不同的工艺组合。 表7 本项目主要生产工艺 序号 工艺名称 工艺说明 产生污染物 1 切割 用剪板机或无齿锯把不锈钢管、板等截成固定尺寸。 噪声（N1）、 边角料（S1） 2 冲压 采用冲压机、车床、抛床、液压机等设备对金属原 料或部件进行冲压成型。 噪声（N1） 3 焊接 （点焊） 使用点焊机、缝焊机对金属部件进行焊接，点焊是 利用电流电阻将金属加热到熔化状态使之焊接，焊 接过程中不添加焊料。 焊接烟尘（G1）、 噪声（N1） 4 打磨 在独立车间内进行。通过砂轮机对切割边打磨除毛 刺，或用抛光机将部件或焊接点磨平。 噪声（N1）、 粉尘（G2） 5 攻丝 用钻床把焊好的螺母进行划窝，再用手电钻进行攻 丝。 噪声（N1） 6 调直 用调直机把不锈钢丝调直截断。 噪声（N1） 7 折弯 用手动折弯治具将原料折成固定形状。 8 封胶 对 PVC 螺旋波纹管封玻璃胶（成品密封胶），在室温 下人工操作，不进行加热。 9 检验 对产品规格尺寸等进行检验 10 装箱 将产品装入塑料袋和纸箱中进行存放。 异味（G3） 备注：本项目生产车间内仅进行上述生产工艺，无喷涂、电镀等表面处理工艺， 生产过程中不使用切削液，本项目焊接只进行不加焊料的点焊，涉及到其他焊接 等工序的生产均为外加工。 本项目主要设备照片见下图 3。 12 点焊机 冲压机 砂轮机 缝焊机 图3 本项目主要设备照片 二、主要污染工序 本项目在生产过程中，产生的主要污染物包括： （1）废气 A、焊接（点焊）工艺产生的焊接烟尘（G1） 本项目共设 9 台点焊机，1 台缝焊机，点焊机（缝焊机）不同时运行，根据订 单情况，每次同时开启 1-2 台，每年作业时间约为 50 天。本项目车间内设置移动 式焊接烟尘净化器，产生的焊接烟尘由移动式焊接烟尘净化器进行处理。 B、打磨工序产生的打磨粉尘（G2） 本项目打磨车间内设有 2 台砂轮机，1 台抛光机，打磨粉尘主要由砂轮机产生。 打磨设备使用时间每年约为 50 天。本项目打磨车间为单独封闭设置，打磨车间内 设置机械排风系统，打磨车间外设排气筒，打磨粉尘经布袋除尘器收集处理后， 废气经排气筒至四层楼顶排气口（高度约 20m）排放。 13 C、封胶工序产生的异味（G3） 封玻璃胶作业是在室温下由人工进行操作，不加热，封胶作业每年约工作 25 天。由于封胶作业的工作量较小，因此拟在打磨车间内进行封胶作业（封胶与打 磨不同时作业），封胶异味经机械排风系统排入打磨间外的排气筒至四层楼顶排放 （封胶异味与打磨粉尘共用排气筒及排气口）。 （2）废水 主要为职工生活污水（W1）。 本项目生产过程中无用水工段，因此无生产废水产生。 （3）噪声 主要为 机械设备运行时产 生的机械噪声（N1 ），单机设备噪声源强约为 70~85dB(A)。 （4）固体废物 包括：职工生活垃圾（S1）；生产过程中产生的金属废料（S2）；封玻璃胶产生 的废胶桶（S3）。 14 项目主要污染物产生及预计排放情况 内容 排放源 类型 (编号) 大气 污染 物 运 营 期 水污 染物 噪声 固体 废弃 物 运 营 期 运 营 期 运 营 期 污染物名称 处理前产生浓度 排放浓度及 及产生量(单位) 排放量(单位) G1 焊接烟尘 少量 少量 G2 打磨粉尘 产生量 0.125kg/h 排放量 0.0025kg/h G3 封胶异味 少量 少量 W1 生活污水 产生量 450m3/a CODCr 0.16t/a 氨氮 0.01t/a 排放量 450m3/a CODCr 0.16t/a 氨氮 0.01t/a N1 机械噪声 70~85dB(A) 昼间运行 昼间＜65dB(A) S1 生活垃圾 5 t/a 5 t/a S2 金属废料 废不锈钢 450kg/a 废铁 100 kg/a 废铜 10kg/a 0 S3 废胶桶 125 个/a 0 主要生态影响（不够时可另附页） 本项目为租用生产厂房进行生产，因此无生态影响问题。 15 环境影响分析 施工期环境影响简要分析 本项目为租用已有厂房进行生产，故无施工期环境影响。 营运期环境影响分析 1. 大气环境影响分析  影响分析 本项目废气污染源主要包括生产厂房内产生的焊接烟尘，以及打磨间产生的 打磨粉尘、封胶异味。 （1）焊接烟尘 本项目采用点焊焊接工艺，是利用电流电阻将金属加热到熔化状态使之焊接， 焊接过程中不添加焊料。本项目焊接作业时间约为每年 50 天，焊接量较小，且点 焊机不同时使用，因此焊接烟尘产生量较少。本项目拟在车间内安装移动式焊接 烟尘净化器，对车间内的焊接烟尘进行收集净化。 移动式焊接烟尘净化器是通过内部高压风机在吸气臂罩口处形成负压区域， 焊接烟尘在负压的作用下由吸气臂进入焊接烟尘净化器设备主体，进风口处阻火 器阻留焊接火花，烟尘气体进入焊接烟尘净化器设备主体净化室，微小烟雾粉尘 颗粒由净化室内的高效过滤芯过滤，经过滤后的洁净气体再通过活性碳过滤器吸 附净化后经出风口排出，排出气体可达到国家要求的室内气体排放标准。 移动式焊接烟尘净化器利用可 360 度活动的万向吸气臂，从烟气发生处吸除 烟气，大大提高了烟尘的收集率。在额定处理风量下，烟尘去除率≥99%，处理后 排出的洁净空气可以直接在车间内循环排放。 图4 移动式焊接烟尘净化器 16 （2）打磨粉尘 本项目打磨粉尘主要由打磨车间内的砂轮机产生，砂轮机每年工作时间约 50 天，砂轮机打磨金属的重量平均每天约 100kg，产生的金属粉尘量按 1%计，则打 磨粉尘产生量约 1kg/d，按每天 8 小时计算，则打磨粉尘产生量为 0.125kg/h。 打磨车间为单独封闭设置，车间内设置布袋除尘器，除尘效率应不低于 98%， 因此打磨粉尘经布袋除尘器处理后经室外排气筒至位于四层楼顶排气口（高度约 20m）排放，排放量约为 0.0025kg/h，远远低于《大气污染物综合排放标准》 （GB16297-1996）二级标准中颗粒物的排放限值要求，因此打磨粉尘排放不会对 周围环境产生明显不利影响。 （3）封胶异味 本项目封玻璃胶作业是在室温下由人工进行操作，不需进行加热，封胶作业 每年工作约 25 天，玻璃胶使用量每天约 1500 mL（300mL×5 桶）。封胶作业（与 打磨工序不同时进行）在打磨间内操作，打磨间内设机械排风系统，产生的少量 异味经室外排气筒（与打磨粉尘共用排气筒）至四层楼顶排气口（高度约 20m） 排放，预计不会对周围大气环境产生明显不利影响。 为防治恶臭气体污染环境，本项目厂界臭气浓度应满足《恶臭污染物排放标 准》（DB12/-059-95）臭气浓度标准限值 20（无量纲）的要求。 同时，为保证天津市环境空气质量，本项目应执行天津市《工业企业挥发性 有机物排放控制标准》（DB12/524-2014）中新建企业其他行业污染物排放限值要 求（即厂界监控点 VOCs 浓度限值 2.0 mg/m3）。  污染防治措施 （1）生产过程中车间应封闭作业，生产废气不得通过厂房侧墙或侧窗排放。 （2）生产车间内设 1 台移动式焊接烟尘净化器，净化效率不得低于 99%。 （3）打磨车间内设机械排风系统，打磨车间外设 1 根排气筒，打磨粉尘经布 袋除尘器处理后经室外排气筒至位于四层楼顶的排气口（高度约 20m）排放。封 胶异味经机械排风系统至四层楼顶排放（与打磨粉尘共用排气筒及排气口）。  排污口规范化 本项目拟在打磨车间室外设 1 根排气筒，排气口位于四层楼顶（高度约 20m）。 本项目共设 1 个废气排气口，废气排气口应设置便于采样、监测的采样口和采样 监测平台，同时应设置通往平台的 Z 字梯/旋梯/升降梯。 17 在排气筒附近地面醒目处应设置废气排污口环境保护图形标志牌。 2. 水环境影响分析 本项目无生产用水工段，无餐饮废水，污水主要为职工一般生活污水。 本项目职工人数共 20 人，生活用水量取 100 L/(人·d)，则职工生活用水量 为 2m3/d，污水排放系数取 0.9，则每天排放的生活污水量约 1.8m3/d，职工每年 工作约 250 天，则年生活污水排放量为 450m3/a。 本项目排放的生活污水中污染物主要包括 CODCr、BOD5、SS、氨氮等，污 染物排放浓度及排放量见下表。 表8 废水污染物浓度及排放量 序号 污染物 排放浓度（mg/L） 排放量（t/a） 1 CODCr 350 0.16 2 BOD5 250 0.11 3 SS 200 0.09 4 氨氮 30 0.014 本项目产生的生活污水较少，经化粪池处理后排入市政污水管网，最终进入 保税区扩展区污水处理厂进行处理。 保税区扩展区污水处理厂出水浓度执行 GB18918-2002《城镇污水处理厂污染 物排放标准》一级 B 标准，即 CODCr60mg/L，氨氮 12 mg/L（取平均值）。因此 本项目生活污水经保税区扩展区污水处理厂处理后污染物排放总量为 CODCr0.027t/a，氨氮 0.0054t/a。 表9 主要水污染物产生及排放量 产生/排放量（t/a） 污染物 CODCr 氨氮 本项目产生量 0.16 0.014 污水厂削减量 0.133 0.0086 经污水厂处理后排放量 0.027 0.0054 3. 噪声影响预测  预测模式 采用《环境影响评价技术导则——声环境》 （HJ2.4-2009）中噪声距离衰减公 式（式 1）及噪声叠加公式（式 2）进行声环境影响预测。 L p  Lw  20 lg(r / r0 )  R 式中：Lp－受声点（即被影响点）所接受的声压级，dB(A)； 18 （式 1） Lw－噪声源的声压级，dB(A)； r－声源至受声点的距离，m； ro－参考位置的距离，取 1m； R－噪声源的防护结构及房屋的隔声量； n  L  10 lg 10 L1 10 （式 2） i 11 式中：Li——第 i 个噪声源叠加点的声级，dB(A)。  影响分析 本项目运营期噪声源主要来自生产厂房车间内的剪板机、冲压机、车床、液 压机、调直机、空压机、砂轮机及风机等，各机械设备的噪声源强见下表所示。 表 10 主要设备噪声源强 序号 设备名称 1m 处平均声级 1 剪板机 75 2 冲压机 80 3 车床、抛床 75 4 液压机 75 5 调直机 85 6 空压机 80 7 砂轮机 80 8 抛光机 70 9 除尘器风机 75 单位：dB(A) 所在位置 生产车间内 备注 本项目各生产设 备不同时使用。 根据生产需要， 同时开启的设备 数约 1~3 种。 打磨车间内 由上表可知，本项目单机生产设备的噪声值约为 70~85dB(A)，由于生产设备 不同时开启，仅根据生产要求，在不同时段开启不同设备，因此在生产过程中， 厂房内的噪声混响值最大约为 85~89dB(A)。 本项目厂房及车间的隔声值不得低于 25dB(A)，因此厂房外的最大噪声值为 60~64dB(A)，本项目夜间不进行生产，因此本项目厂房外噪声能够满足《工业企 业厂界环境噪声排放标准》 （GB12348-2008）3 类昼间标准（＜65 dB(A)）的要求。 由此可见，在做好噪声防治措施的前提下，本项目生产运营期机械设备噪声不会 对周围声环境造成明显不利影响。  噪声防治措施 （1）各类机械设备均应选用低噪音设备，同时对设备采取减震措施。 （2）对于产生噪声较大的设备，如冲压机、调直机及空压机等，应对其采取 安装减振垫、设置隔声罩或消声器的方式降低噪声影响。 19 （3）厂房及设备间墙体应安装吸声装置，保证房间隔声值大于 25dB(A)。 4. 固体废物影响分析 本项目固体废物的主要来源为职工生活垃圾和金属废物。  生活垃圾 本项目共有职工 20 人，按每人每天产生 1kg 生活垃圾计算，则生活垃圾产生 量为 20kg/d，年工作日为 250 天，则年生活垃圾产生量为 5 t/a。 生活垃圾应进行袋装，指定地点堆放，由环卫部门进行定期清运。  金属废物 本项目生产过程中产生的固体废物主要为金属废物，其中包括：废不锈钢约 450kg/a，废铁约 100 kg/a，废铜 10kg/a，以及废打磨轮等，这些金属废物进行分 类收集后，外售给物资回收部门进行处置。产生的废铅板由厂家进行回收。  废胶桶 本项目封玻璃胶工作每年进行约 25 天，每天使用 5 桶胶（每桶 300mL），因 此本项目玻璃胶年使用量约为 125 桶，产生 125 个废胶桶，属于一般固废，由厂 家进行回收。 20 建设项目拟采取的防治措施及预期治理效果 内容 排放源 (编号) 类型 运 大气污 营 染物 期 G1 焊接烟尘 G2 打磨粉尘 运 噪声 营 期 运 固体废 营 弃物 期 防治措施 预期治理效果 安装移动式焊接烟尘净化 器，对车间内的焊接烟尘进 行净化处理 满足《大气污染物 打磨粉尘经布袋除尘器处 综合排放标准》 理后经室外排气筒至四层 （GB16297-1996） 楼顶排气口（高度约 20m） 二级标准要求，不对 排放 周围大气环境产生 封胶异味 经机械排风系统至四层楼 不利影响 顶排气口（与打磨粉尘共 用）排放 生活污水 经化粪池处理后，排入市政 不会对周边水环境 污水管网，进入保税区扩展 造成不利影响 区污水处理厂 N1 机械噪声 厂 界 噪 声 达 到 选用低噪声机械设备，加设 GB12348-2008《工 吸声、隔声、减震装置 业企业厂界环境噪 声排放标准》要求 S1 生活垃圾 集中收集，交环卫部门处置 S2 金属废物 属一般废物，应交由物资回 合理处置，不对环境 收部门进行处置 产生二次污染 S3 废胶桶 由厂家进行回收 G3 运 水污染 营 物 期 污染物名称 W1 生态保护措施及预期效果 本项目为租用已有厂房进行生产，厂房位于工业区内，因此无生态环境影响 问题。 21 结论及建议 1．建设项目概况 天津港保税区大翔建筑用品制造有限公司是一家外国（日本）法人独资企业， 公司主要从事建筑用金属制品、模具、建筑用网及设备的制造、销售工作。公司 租赁天津港保税区海滨十路 129 号 2-C102 室天津天保科技发展有限公司的厂房 从事生产制造，厂房占地面积 1086m2。 本项目为金属制品的生产加工项目，采用的生产工艺主要包括切割、冲压、 点焊、打磨、攻丝、封胶、包装等。本项目生产所用的原料主要有不绣钢带（网）、 不锈钢板（管）、铅板、镀铝锌带、紫铜带等，原料均来自国内购买。生产产品 均为金属制品，包括排水导管、漏网、脱气塔、压盘、固定卡等，年总产量约 6 万件，固定卡年产量约 7 万袋，产品均销往日本。 本项目根据订单进行生产，生产不同产品所需要的设备和工艺不同，因此本 项目车间内的生产设备不同时使用，需要根据订单在不同时段使用不同的设备。 本项目职工人数为 20 人，为白班制，年工作约 250 天，项目总投资 63 万元。 2．建设地区环境现状 （1）大气环境：根据《2013 年天津市环境质量公报》中滨海新区环境空气 污染物年平均浓度，滨海新区 2013 年环境空气中 SO2 年平均浓度能够达到《环 境空气质量标准》GB3095-2012 二级标准，PM10、NO2、PM2.5 年平均浓度不能 达到《环境空气质量标准》GB3095-2012 二级标准要求。由此可见，项目所在区 域环境空气质量一般。 （2）声环境：根据对本项目四侧厂界外 1m 处昼夜间噪声监测结果，项目 所在地周围声环境噪声均能满足《声环境质量标准》（GB3096-2008）中 3 类、 4a 类标准要求，厂址处声环境现状良好。 3．建设项目环境影响 本项目为租用已有厂房进行生产，故无施工期环境影响。 项目营运期污染源主要包括废气、废水、噪声、固体废弃物等方面。 （1）废气 本项目废气污染源主要包括焊接烟尘、打磨粉尘、封胶异味。 本项目采用点焊焊接工艺，焊接过程中不添加焊料，焊接量较小，且点焊机 不同时使用，因此焊接烟尘产生量较少。本项目在车间内安装移动式焊接烟尘净 22 化器，对车间内的焊接烟尘进行收集净化。焊接烟尘净化器去除率不得低于 99%， 处理后排出的洁净空气可以直接在车间内循环排放。 本项目打磨粉尘主要由打磨车间内的砂轮机产生，打磨车间为单独封闭设 置，车间内设有布袋除尘器，打磨车间外设排气筒，打磨粉尘经布袋除尘器处理 后经室外排气筒至位于四层楼顶排气口（高度约 20m）排放，排放量远远低于 GB16297-1996《大气污染物综合排放标准》二级标准中颗粒物的排放限值要求， 因此打磨粉尘排放不会对周围环境产生明显不利影响。 本项目封玻璃胶作业是在室温下由人工进行操作，不需进行加热。封胶作业 （与打磨工序不同时进行）在打磨间内操作，打磨间内设机械排风系统，产生的 少量异味经排气筒至四层楼顶排气口排放（与打磨粉尘共用排气筒和排气口）， 预计不会对周围大气环境产生明显不利影响。 为防治恶臭气体污染环境，本项目厂界臭气浓度应满足《恶臭污染物排放标 准》（DB12/-059-95）臭气浓度标准限值 20（无量纲）的要求。 同时，为保证天津市环境空气质量，本项目应执行天津市《工业企业挥发性 有机物排放控制标准》 （DB12/524-2014）中新建企业其他行业污染物排放限值要 求（即厂界监控点 VOCs 浓度限值 2.0 mg/m3）。 （2）废水 本项目无生产用水工段，无餐饮废水，废水主要为职工一般生活污水。 本项目职工生活污水排放量为 450m3/a，污染物主要包括 CODCr、BOD5、SS、 氨氮等，污染物排放浓度及排放量分别为：CODCr350 mg/L、0.16 t/a；BOD5250 mg/L、0.11 t/a；SS 200 mg/L、0.09 t/a；氨氮 30 mg/L、0.014 t/a。生活污水经化 粪池处理后排入市政污水管网，最终进入保税区扩展区污水处理厂。 （3）噪声 本项目运营期噪声源主要来自生产厂房车间内的剪板机、冲压机、车床、液 压机、调直机、空压机、砂轮机及风机等，单机噪声值约为 70~85 dB(A)，由于 生产设备不同时开启，仅根据生产要求，在不同时段开启不同设备，因此在生产 过程中，厂房内的噪声混响值最大约为 85~89dB(A)。 本项目厂房及车间的隔声值不得低于 25dB(A)，因此厂房外的最大噪声值为 60~64dB(A)，本项目夜间不进行生产，因此本项目厂房外噪声能够满足《工业企 业厂界环境噪声排放标准》（GB12348-2008）3 类昼间标准（＜65 dB(A)）的要 23 求。由此可见，在做好噪声防治措施的前提下，本项目生产运营期机械设备噪声 不会对周围声环境造成明显不利影响。 （4）固体废物 本项目产生的固体废物主要包括职工生活垃圾、金属废物、废胶桶。 职工生活垃圾产生量为 5 t/a。生活垃圾应进行袋装，指定地点堆放，由环卫 部门进行定期清运。 本项目生产过程中产生的固体废物主要为金属废物，其中包括：废不锈钢约 450kg/a，废铁约 100 kg/a，废铜 10kg/a，以及废打磨轮等，这些金属废物进行分 类收集后，外售给物资回收部门进行处置。产生的废铅板由厂家进行回收。 本项目封玻璃胶工作每年进行约 25 天，每天使用 5 桶胶（每桶 300mL），因 此本项目玻璃胶年使用量约为 125 桶，产生 125 个废胶桶，由厂家进行回收。 4．主要环保措施 （1）废气 生产车间内设 1 台移动式焊接烟尘净化器，净化效率不得低于 99%。 打磨车间内设布袋除尘器及机械排风系统，打磨车间外设 1 根排气筒，排气 口位于四层楼顶（高度约 20m），封胶异味与打磨粉尘共用 1 个排气筒及排气口。 废气排气口应设置便于采样、监测的采样口和采样监测平台，同时应设置通 往平台的 Z 字梯/旋梯/升降梯。生产废气不得通过厂房侧墙或侧窗排放。 （2）噪声 厂房及设备间墙体应安装吸声装置，保证房间隔声值大于 25dB(A)。对高噪 声设备安装减振垫、设置隔声罩或消声器等。 （3）固体废物 对固体废物分类收集及处置。生活垃圾袋装收集，由环卫部门进行定期清运。 废不锈钢、废铁、废铜、废打磨轮等金属废物外售给物资回收部门；废铅板由厂 家进行回收。废玻璃胶桶由厂家进行回收。 （4）废水 本项目无生产用水工段，无餐饮废水，职工一般生活污水经市政污水管网排 入保税区扩展区污水处理厂。 5. 总量控制 根据环境影响分析结果，本项目总量控制指标为生活污水中的 CODCr 和氨 24 氮，本项目生活污水排放量为 450m3/a，生活污水经化粪池处理后排入市政污水 管网，最终进入保税区扩展区污水处理厂进行处理。 保税区扩展区污水处理厂出水浓度执行 GB18918-2002《城镇污水处理厂污 染物排放标准》一级 B 标准，即 CODCr60mg/L，氨氮 12 mg/L（取平均值）。因 此本项目生活污水经保税区扩展区污水处理厂处理后污染物排放总量为 CODCr0.027t/a，氨氮 0.0054t/a。 6．结论 本项目建设符合相关产业政策要求，在严格落实本环境影响报告表中提出的 各项污染防治措施的要求下，所排放的污染物均能达到国家规定的有关标准，不 会对周围环境造成不利的影响。因此，本项目的建设具有环境可行性。 7．主要建议 （1）加强管理，保证设备正常运行，防止设备带故障使用。 （2）项目生产过程中车间应封闭作业，不得通过侧墙或侧窗排放废气。 （3）由厂内技术管理人员兼职环保工作，具体负责环保设施的运行、检查、 维护等工作。 25 建设项目环境保护审批登记表 填表单位（盖章） ： 中国市政工程华北设计研究总院 建 设 项 目 项目名称 填表人（签字） ： 天津港保税区大翔建筑用品制造有限公司金属建材加工项目 建设内容及规模 金属建材加工制造，厂房占地面积 1086m 建设性质 C335 建筑、安全用金属制品制造 环境影向评价 管 理 类 别 2 行业类别 总投资（万元） 通讯地址 法人代表 环保投资（万元） 63 10 天津港保税区大翔建筑用品制造有限公司 天津港保税区海滨十路 129 号 2-C102 室 中马成夫 建设项目所 处区域环境 现状 环境质量等级 环境空气： 环境敏感特征 □自然保护区 □基本草原 二级 地表水： □风景名胜区 □文物保护单位 所占比例（%） 联系电话 邮政编码 联系人 地下水： □饮用水水源保护区 □珍稀动植物栖息地 现有工程（已建+在建） 实际排 放浓度 （1） 允许排 放浓度 （2） 废 ------- ------- 水 实际排 放总量 （3） □编 制 报 告 书 □水土流失重点防治区 □重点流域 通讯地址 海水： 预测排 放浓度 （5） 允许排 放浓度 （6） 产生量 （7） ------ ------ 0.045 自身 削减量 （8） □ 沙化地封禁保护区 □重点湖泊 评价经费 其它： □森林公园 □两控区 □地质公园 □重要湿地 0.045 0.133 0.027 +0.027 0.0086 0.0054 +0.0054 0.014 0.014 核定排 放总量 （10） “以新带 老”削减量 （11） 0.045 30 气 污水厂削减量 ------ ------ ------ 23545357 300074 邮政编码 0 氨 废 联系电话 0.045 0.16 类 间 预测排 放总量 （13） 0.16 油 时 区域平衡替代 本工程削减量 （12） 350 石 □填 报 登 记 表 总体工程（已建+在建+拟建或调整变更） 预测排 放总量 （9） 化学需氧量 氮 □编 制 报 告 表 土壤： 本工程（拟建或调整变更） 核定排 放总量 （4） □技 术 改 造 文 号 保税区环保局 中国市政工程华北设计研究总院 天津市河西区气象台路 99 号 国环评甲字第 1106 号 单位名称 3类 □改 扩 建 ------ 二 氧 化 硫 烟 尘 工 业 粉 尘 氮 氧 化 物 工业固体废物 与项目有关 的其它特征 污 染 物 染物排放达标与总量控制（工业建设项目详填） 排放量及主要 污 染 物 □新 建 证书编号 环境噪声： □基本农田保护区 □世界自然文化遗产 天津港保税区海滨十路 129 号 2-C102 室 报告书（表）审批部门 16 25761276 300461 李方 评价单 位 建设单 位 单位名称 项目经办人（签字） ： 建设地点 注：1、排放增减量：（+）表示增加，（-）表示减少 2、 （12） ：指该项目所在区域通过“区域平衡”专为本工程替代削减的量 3、 （9）=（7）-（8） ，（15）=（9）-（11）-（12） ， （13）=（3）-（11）+（9） 4、计量单位：废水排放量——万吨/年；废气排放量——万标立方米/年；工业固体废物排放量——万吨/年； 水污染物排放浓度——毫克/升；大气污染物排放浓度——毫克/立方米；水污染物排放量——吨/年；大气污染物排放量——吨/年 核定排 放总量 （14） 排放增减 量（15） 影响及主要措施 名称 生态保护目标 级 别 或 种类数量 影响程度 (严重、一 般、小) 影响方式 （占用、切 隔阻断或二 者均有） 避让、减 免影响的 数量 或采取保 护措施的 种类数量 另建及功 工程避 迁地增殖 能区划调 让投资 保护投资 整投资（万 （万元） （万元） 元） 工程防护治理投资 （万元） 其 它 自然保护区 水源保护区 -------- 主 重要湿地 -------- -------- 要 风景名胜区 -------- 生 态 破 坏 控 制 指 标 世界自然、人文遗产地 -------- -------- 珍稀特有动物 -------- 珍稀特有植物 -------- 类别及形式 占用土地 （hm2） 基本农田 临时占用 永久占用 林 地 临时占用 永久占用 草 地 临时占用 工程占地 拆迁人口 其 它 永久占用 环境影响 迁移人口 易地安 后靠安置 其它 置 减少水土 流失量 （吨） 水土流失 治理率（%） 移民及拆迁 人口数量 面 积 工程治理 （Km2） 环评后减缓 和恢复的面积 工程避让 （万元） 噪声治理 隔声屏障 （万元） 隔声窗 （万元） 绿化降噪 （万元） 低噪设备及 工艺（万元） 其它 治理水土 流失面积 生物治理 （Km2） 缝 焊 机 打磨房 电 柜 空压机 点焊机(9台) 手工作业区 模具仓库 车床 刨床 钻 床 冲压机(4台) 液压机 东 门 冲 压 机 (2台) 调直机 修理 区 物料区 包装区 木箱 办公室 第2办公 室 休息 室 托盘 材料 仓库 剪 板 机 废 料 区 北门 北 附图三 项目生产厂房平面布置图
