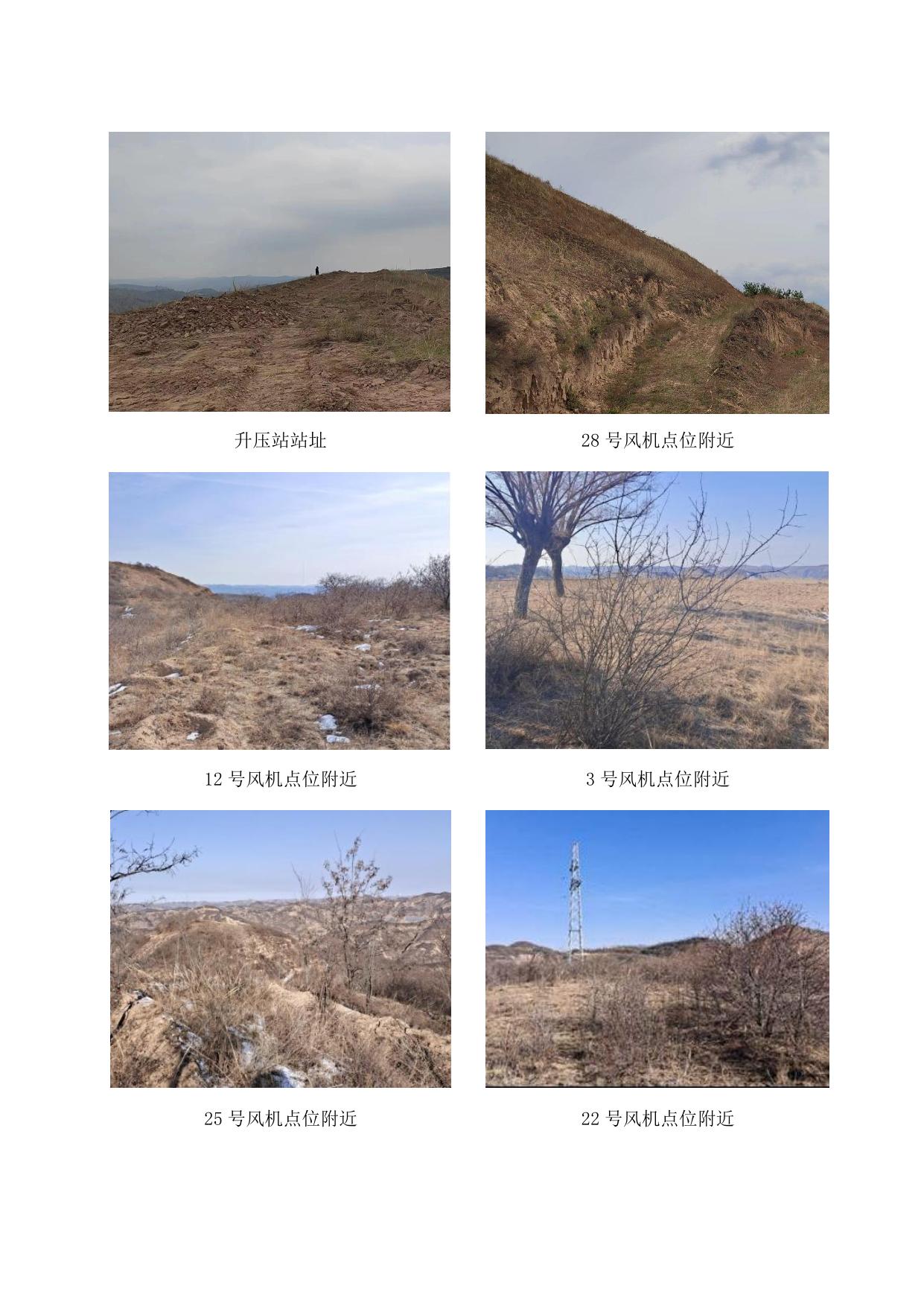

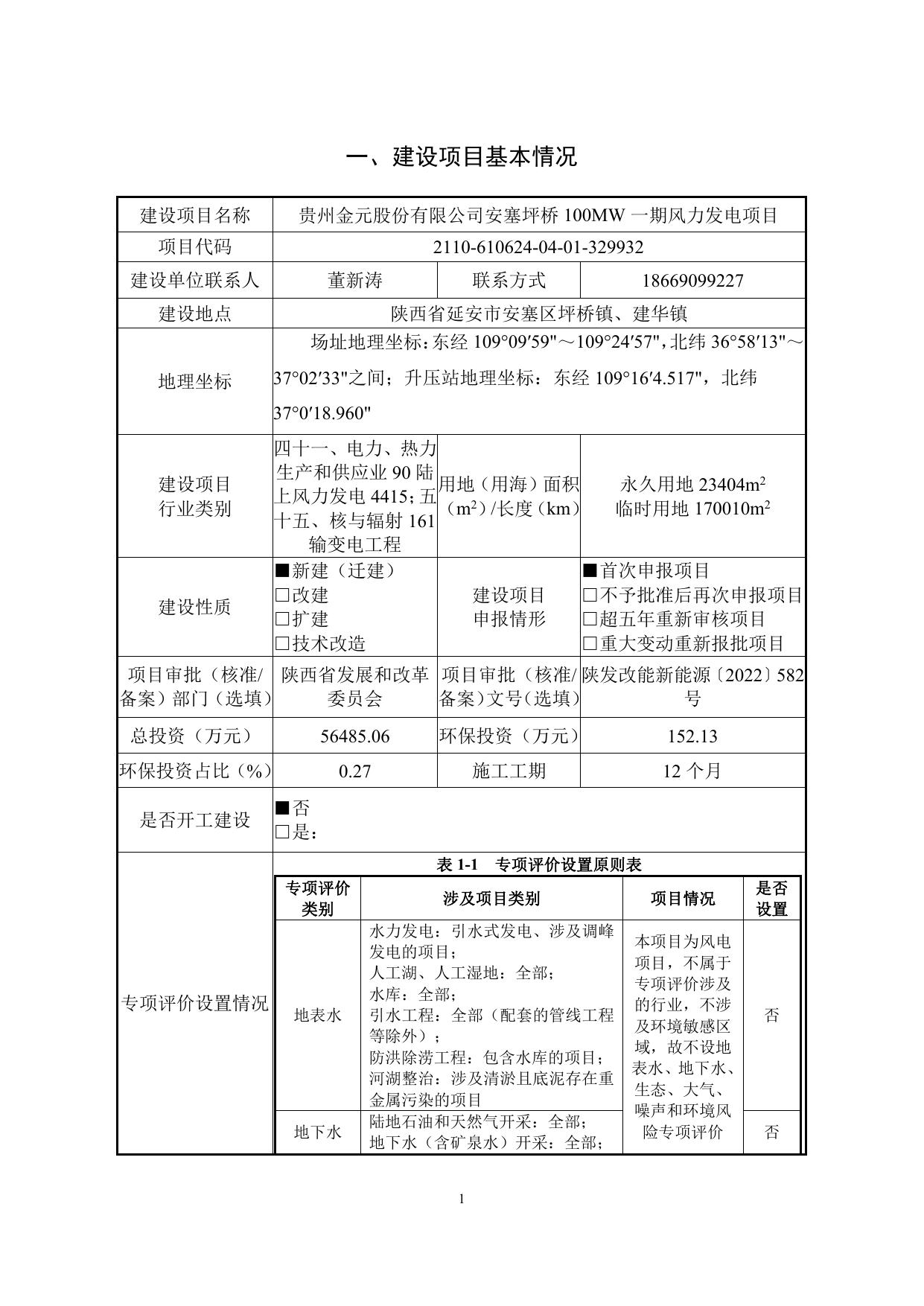

建设项目环境影响报告表 （生态影响类） 项目名称：贵州金元股份有限公司安塞坪桥 100MW 一期风力发电项目 建设单位（盖章）： 编制日期： 安塞金合新能源有限公司 2022 年 10 月 中华人民共和国生态环境部制 1 升压站站址 28 号风机点位附近 12 号风机点位附近 3 号风机点位附近 25 号风机点位附近 22 号风机点位附近 一、建设项目基本情况 建设项目名称 贵州金元股份有限公司安塞坪桥 100MW 一期风力发电项目 项目代码 2110-610624-04-01-329932 建设单位联系人 董新涛 建设地点 联系方式 18669099227 陕西省延安市安塞区坪桥镇、建华镇 场址地理坐标：东经 109°09′59"～109°24′57"，北纬 36°58′13"～ 地理坐标 37°02′33"之间；升压站地理坐标：东经 109°16′4.517"，北纬 37°0′18.960" 建设项目 行业类别 建设性质 四十一、电力、热力 生产和供应业 90 陆 用地（用海）面积 永久用地 23404m2 上风力发电 4415；五 （m2）/长度（km） 临时用地 170010m2 十五、核与辐射 161 输变电工程 ■新建（迁建） ■首次申报项目 □改建 建设项目 □不予批准后再次申报项目 □扩建 申报情形 □超五年重新审核项目 □技术改造 □重大变动重新报批项目 项目审批（核准/ 陕西省发展和改革 项目审批（核准/ 陕发改能新能源〔2022〕582 备案）部门（选填） 委员会 备案）文号（选填） 号 总投资（万元） 56485.06 环保投资（万元） 152.13 环保投资占比（%） 0.27 施工工期 12 个月 是否开工建设 ■否 □是： 表 1-1 专项评价 类别 专项评价设置情况 地表水 地下水 专项评价设置原则表 涉及项目类别 项目情况 水力发电：引水式发电、涉及调峰 发电的项目； 人工湖、人工湿地：全部； 水库：全部； 引水工程：全部（配套的管线工程 等除外）； 防洪除涝工程：包含水库的项目； 河湖整治：涉及清淤且底泥存在重 金属污染的项目 陆地石油和天然气开采：全部； 地下水（含矿泉水）开采：全部； 本项目为风电 项目，不属于 专项评价涉及 的行业，不涉 及环境敏感区 域，故不设地 表水、地下水、 生态、大气、 噪声和环境风 险专项评价 1 是否 设置 否 否 水利、水电、交通等：含穿越可溶 岩地层隧道的项目 涉及环境敏感区（不包括饮用水水 源保护区，以居住、医疗卫生、文 生态 化教育、科研、行政办公为主要功 否 能的区域，以及文物保护单位）的 项目 油气、液体化工码头：全部； 干散货（含煤炭、矿石）、件杂、 大气 否 多用途、通用码头：涉及粉尘、挥 发性有机物排放的项目 公路、铁路、机场等交通运输业涉 及环境敏感区（以居住、医疗卫生、 文化教育、科研、行政办公为主要 噪声 否 功能的区域）的项目； 城市道路（不含维护，不含支路、 人行天桥、人行地道）：全部 石油和天然气开采：全部； 油气、液体化工码头：全部； 原油、成品油、天然气管线（不含 环境风险 否 城镇天然气管线、企业厂区内管 线），危险化学品输送管线（不含 企业厂区内管线）：全部 注：“涉及环境敏感区”是指建设项目位于、穿（跨）越（无害化通过的 除外）环境敏感区，或环境影响范围涵盖环境敏感区。环境敏感区是指 《建设项目环境影响评价分类管理名录》中针对该类项目所列的敏感区。 本项目包括升压站，涉及电磁辐射评价，根据《建设项目环境 影响报告表编制技术指南（生态影响类）（试行）》，该指南适用 范围不包括已单独制定建设项目环境影响报告表格式的核与辐射 类建设项目，根据《环境影响评价技术导则 输变电》 （HJ24-2020） ， 本次评价设电磁环境影响专题评价。 规划情况 无 规划环境影响 评价情况 无 规划及规划环境影 响评价符合性分析 无 1、产业政策符合性 其他符合性分析 2 表 1-2 序号 1 2 3 项目产业政策相符性判定表 分析判定内 容 本项目情况 判定 结论 根据国家发改委第 29 号令《产业结构调 整指导目录（2019 年本）》，其鼓励类中 含有“氢能、风电与光伏发电互补系统技 符合 术开发与应用”，本项目为风力发电项目， 因此属于鼓励类项目。 陕西省发展和改革委员会以“关于贵州金 陕 发 改 能 新 元股份有限公司安塞坪桥 10 万千瓦风力 能源〔2022〕 发电项目核准的批复”（陕发改能新能源 符合 582 号 〔2022〕582 号），对本项目予以核准， 项目建设符合地方产业政策。 根据国家发展和改革委员会关于印发《可 再生能源产业发展指导目录》的通知（发 《可再生能 改能源[2005]2517 号），“风能及风力发 源产业发展 符合 电”列在《可再生能源产业发展指导目录》 指导目录》 的首位。本项目的建设符合《可再生能源 产业发展指导目录》。 《产业结构 调整指导目 录（2019 年 本）》 2、本项目与相关政策及规划符合性分析 （1）与《可再生能源发展“十四五”规划》符合性分析 《可再生能源发展“十四五”规划》指出，全面加快风电、光 伏发电实现电源侧平价上网，稳妥有序促进生物质发电，大力推进 氢能、风光储氢一体化示范项目建设，力争装机规模达到 50%， 发电量占全社会用电量达到 40%。“十四五”期间，全省将在建 成两千万千瓦可再生能源装机的基础上，着力打造陕北两个千万千 瓦级可再生能源基地。 本项目位于陕北地区的延安市安塞区，风电场本期规划容量为 100 兆瓦，工程任务主要是发电，风电场建成投运后，与地方已建 电站联网运行，富余的电力可送至陕西电网。本项目建设的符合《可 再生能源发展“十四五”规划》要求。 （2）与《风电场工程建设用地和环境保护管理暂行办法》的 符合性分析 3 表 1-3 项目与发改能源[2015]1511 号文件符合性分析一览表 序号 文件要求 1 风电场工程建设用地 应本着节约和集约利 用土地的原则，尽量使 用未利用土地，少占或 不占耕地，并尽量避开 省级以上政府部门依 法批准的需要特殊保 护的区域。 建设用地单位在申请 核准前要取得用地预 审批准文件。 风电场工程建设项目 实行环境影响评价制 度。 2 3 项目实际情况 本项目永久占地 23404m2， 根据陕西省自然资源厅关于 贵州金元股份有限公司安塞 坪桥 100MW 一期风力发电 项目用地预审的复函（陕自 然资预审〔2022〕8 号）， 原则同意通过用地预审；延 安市行政审批服务局出具了 建设项目用地预审与选址意 见书（延行审用字第 610600202200007 号），基 本同意本项目选址。 项目已经取得陕自然资预审 〔2022〕8 号，原则同意通 过用地预审。 本报告即为该项目环评文 件。 符合性 符合 符合 符合 （3）与《关于规范风电场项目建设使用林地的通知》的符合 性分析 项目与国家林业和草原局发布的《关于规范风电场项目建设使 用林地的通知》（林资发【2019】17 号）符合性分析见下表。 表 1-4 序号 1 2 项目与林资发【2019】17 号文件符合性分析一览表 文件要求 本项目建设情况 符合性 本项目位于延安市安塞 县北部的坪桥镇、建华 严格保护生态功能重要、 镇，项目风电场范围内 生态脆弱敏感区域的林 无自然遗产、国家公园， 地。自然遗产地、国家公 鸟类主要迁徙通道和迁 园、自然保护区、森林公 徙地等区域。根据陕自 园、湿地公园、地质公园、 符合 然资预审〔2022〕8 号和 风景名胜区、鸟类主要迁 延行审用字第 徙通道和迁徙地等区域， 610600202200007 号，项 为风电场项目禁止建设区 目主要占地为农用地和 域。 未利用地，不涉及占用 基本农田和林地。 风电场建设应当节约集约 项目风机基础、施工和 使用林地。风机基础、施 检修道路使用农用地和 工和检修道路、开关站、 未利用地。项目集电线 符合 集电线路等，禁止占用天 路杆塔和直埋电缆使用 然乔木林地、年降雨量 400 农用地和未利用地。架 4 毫米以下区域的有林地、 一级国家公益林地和二级 国家公益林中的有林地。 吊装平台、施工道路、弃 渣场、集电线路等临时占 用林地的，应在临时占用 林地期满后一年内恢复林 业生产条件，并及时恢复 植被。 3 各级林业主管部门提前介 入测风选址工作，指导建 设单位避让生态脆弱区和 生态敏感区。 4 空线路的塔基占地为农 用地和未利用地。项目 区域不涉及禁建区域。 吊装平台、施工道路、 集电线路等临时占地不 占用林地，项目土石方 挖方填方平衡，不设弃 渣场。 符合 根据陕自然资预审 〔2022〕8 号和延行审用 字第 610600202200007 号，项目主要占地为农 用地和未利用地，不涉 及占用基本农田。 符合 （4）与《自然资源部、农业农村部关于加强和改进永久基本 农田保护工作的通知》（自然资规[2019]1 号）符合性分析 关于《自然资源部、农业农村部关于加强和改进永久基本农田 保护工作的通知》中提到，临时用地一般不得占用永久基本农田， 建设项目施工和地质勘查需要临时用地、选址确实难以避让永久基 本农田的，在不修建永久性建（构）筑物、经复垦能恢复原种植条 件的前提下，土地使用者按法定程序申请临时用地并编制土地复垦 方案，经县级自然资源主管部门批准可临时占用，并在市级自然资 源主管部门备案，一般不超过两年。 本项目为风电建设项目，项目建设和施工临时用地需占用农用 地和未利用地。根据陕自然资预审〔2022〕8 号和延行审用字第 610600202200007 号，本项目临时占地、永久占地不涉及占用永久 基本农田及需要特殊保护的区域。 （5）本项目新建的 110kV 升压站选址与《输变电建设项目环 境保护技术要求》（HJ113-2020）符合性分析 表 1-5 项目 110kV 升压站选址与《输变电建设项目环境保护技术要求》 （HJ113-2020）符合性分析表 类别 文件要求 本项目建设情况 符合性 《输变 输变电建设项目选址选线 根据陕自然资预审 符合 5 电建设 项目环 境保护 技术要 求》 （HJ11 13-202 0） 应符合生态保护红线管控 要求，避让自然保护区、 饮用水水源保护区等环境 敏感区。 户外变电工程及规划架空 进出线选址选线时，应关 注以居住、医疗卫生、文 化教育、科研、行政办公 等为主要功能的区域，采 取综合措施，减少电磁和 声环境影响。 〔2022〕8 号和延行审 用字第 610600202200007 号， 项目升压站选址不在生 态保护红线划定范围， 已避让自然保护区、饮 用水水源保护区等环境 敏感区。 本项目 35kV 集电线路 及后期规划的 110kV 送 出线路避免进出线进入 自然保护区、饮用水水 源保护区等环境敏感 区。 本项目 110kV 升压站站 址、35kV 集电线路走径 及后期规划的 110kV 送 出线路走径避让了以居 住、医疗卫生、文化教 育、科研、行政办公等 为主要功能的区域。 原则上避免在 0 类声环境 功能区建设变电工程。 本项目所在区域声环境 功能区为 2 类区。 符合 变电工程选址时，应综合 考虑减少土地占用、植被 砍伐和弃土弃渣等，以减 少对生态环境的不利影 响。 本项目 110kV 升压站规 划设计及后期建设中尽 可能减少土地占用、植 被砍伐和弃土弃渣等， 以减少对生态环境的不 利影响。 符合 变电工程在选址时应按终 期规模综合考虑进出线走 廊规划，避免进出线进入 自然保护区、饮用水水源 保护区等环境敏感区。 变电工程噪声控制设计应 首先从噪声源强上进行控 制，选择低噪声设备；对 于声源上无法根治的噪 声，应采用隔声、吸声、 采取选用低噪声设备、 消声、防振、减振等降噪 基础减振等降噪措施。 措施，确保厂界排放噪声 和周围声环境敏感目标分 别满足 GB12348 和 GB3096 要求。 输变电建设项目施工占用 施工期表土剥离、分类 耕地、园地、林地和草地， 存放和回填用于植被恢 应做好表土剥离、分类存 复。 放和回填利用。 施工过程中，对易起尘的 施工中采取洒水降尘， 临时堆土、运输过程中的 土方堆积处进行防尘覆 土石方应采用密闭式防尘 盖。 布（网）进行苫盖，施工 6 符合 符合 符合 符合 符合 面集中且有条件的地方宜 采取洒水降尘等有效措 施，减少易造成大气污染 的施工作业。 施工过程中产生的土石 方、建筑垃圾、生活垃圾 应分类集中收集，并按国 家和地方有关规定定期进 行清运处置，施工完成后 及时做好迹地清理工作。 建筑垃圾收集后堆放于 指定地点，其中可再生 利用部分回收出售给废 品站，不可再生利用的 部分清运到指定的垃圾 填埋场处置；施工生活 区设垃圾桶，定期运至 生活垃圾填埋场统一处 置。 符合 （6）与《陕西省人民政府办公厅关于印发“十四五”生态环 境保护规划的通知》（陕政办发〔2021〕25 号）符合性分析 根据《陕西省人民政府办公厅关于印发“十四五”生态环境保 护规划的通知》（陕政办发〔2021〕25 号）“第三章贯彻新发展 理念，推动绿色低碳发展第二节调整结构强化领域绿色低碳发展提 升能源结构清洁低碳水平”。加速能源体系清洁低碳发展进程，壮 大风电、太阳能、氢能、生物质能、地热能等可再生能源产业，继 续开发陕北长城沿线风电资源，支持陕北、关中地区光伏基地建设， 有序发展水电项目，建成旬阳水电站、黄金峡水电站和镇安抽水蓄 能电站，推动非石化能源成为能源消费增量的主体。 本项目为风电项目，属于可再生能源产业，符合陕政办〔2021〕 25 号文要求。 （7）与《延安市国民经济和社会发展第十四个五年规划纲要》 的符合性 根据《延安市国民经济和社会发展第十四个五年规划纲要》的 重点任务中指出：一是坚持创新发展，加快产业体系重塑，培育转 型发展新动能。以“三区九园”为主要承载平台，把创新驱动作为 结构调整、转型发展的第一动力，加强科技合作交流与成果转化， 7 围绕发展高端能化、绿色载能和新兴产业，加快建设石油、煤炭、 天然气和煤电“四大基地”，推进煤电一体化，加快 1500 万千瓦 火电基地和电力外送通道建设，打造千亿级能源产业集群；推进一 批油煤气资源深度转化重大项目，打造 500 亿级能化产业集群；大 力发展新型复合陶瓷、多晶硅、新材料等产业，打造绿色载能产业 集群；培育发展战略性新兴产业，建设 500 万千瓦新能源基地，打 造新能源、装备制造、大数据三大百亿级新兴产业集群。 本项目为风力发电项目，符合延安市“十四五”规划纲要的要 求。 3、本项目与“三线一单”符合性分析 （1）项目与“三线一单”符合性分析见表 1-6。 表 1-6 本项目与“三线一单”符合性分析表 “三线一单” 符合性 相符性 根据《生态保护红线划分指南》（环办生态 [2017]48），生态保护红线：指在生态空间范围 内具有特殊重要生态功能、必须强制性严格保 护的区域，是保障和维护国家生态安全的底线 和生命线，通常包括具有重要水源涵养、生物 多样性维护、水土保持、防风固沙、海岸生态 生态保护红线 符合 稳定等功能的生态功能重要区域，以及水土流 失、土地沙化、石漠化、盐渍化等生态环境敏 感脆弱区域。根据陕自然资预审〔2022〕8 号和 延行审用字第 610600202200007 号，项目选址 不在生态保护红线划定范围，避让了生态脆弱 区和生态敏感区。 根据陕西省生态环境办公室发布的《环保快 报》，项目所在区域基本污染物环境空气质量 满足《环境空气质量标准》中限值要求 （GB3095-2012），因此判定本项目所在区域 环境质量底线 为达标区；声环境质量满足《声环境质量标准》 符合 （GB3096-2008）中 2 类标准要求。项目运营期 食堂油烟废气经油烟净化器处理后排放，升压 站生活污水经污水处理设备处理后回用，对环 境质量影响较小。 本项目为风力发电建设项目，为新能源项目， 资源利用上线 运营期基本不消耗常规资源，施工期消耗少量 符合 的水、电，能源消耗量较小，不触及资源利用 8 负面清单 上线。 拟建项目属于中华人民共和国国家发展和改革 委员会第 29 号令《产业结构调整指导目录（2019 年本）》中鼓励类项目，符合国家产业政策。 项目不在《陕西省延安市安塞区国家重点生态 功能区产业准入负面清单》中限制类、禁止类 之列。因此，项目建设符合国家及陕西省现行 的有关产业政策。 符合 （2）与《陕西省人民政府关于加快实施“三线一单”生态环 境分区管控的意见》符合性分析 表 1-7 与加快实施“三线一单”生态环境分区管控的意见符合性分析 名称 规划内容 符合性 《陕西省 人民政府 关于加快 实施“三 线一单” 生态环境 分区管控 的意见》 （陕政发 〔2020〕 11 号） 分区管控。以改善生态环境 质量为核心，建立以环境管 控单元为基础的生态环境 分区管控体系。针对不同环 境管控单元特征，分别提出 管控要求，实施差异化环境 准入，促进环境管理精准 化。 优先保护单元以生态优先 为原则，突出空间布局约 束，依法禁止或限制大规 模、高强度工业开发和城镇 建设活动，开展生态功能受 损区域生态保护修复活动， 确保重要生态环境功能不 降低。 一般管控单元主要落实生 态环境保护基本要求。 本项目所在区域为优先保护单 元、一般管控单元。项目对生 态环境的影响主要表现在施工 期，项目施工期尽可能控制施 工作业范围，控制临时占地面 积，并采取相应的水土保持措 施，施工结束后，及时对临时 占地进行植被恢复，不会损害 区域生态功能。运行期项目采 取环评提出的各项环境保护措 施后，对项目区大气、水、声 以及生态环境影响较小，不会 对项目所在地区域环境质量产 生明显影响，符合优先保护单 元及一般管控单元的要求。 （3）项目与《延安市“三线一单”生态环境分区管控方案》 （延政发〔2021〕14 号）符合性分析 本项目位于延安市安塞区北部的坪桥镇、建华镇，根据《延安 市“三线一单”生态环境分区管控方案》（附图 4），本项目属于 优先保护单元、一般管控单元。本工程属于风电工程，施工期采取 严格的生态保护措施，尽量减轻水土流失，减少工程建设对风机点 位周边植被的破坏和原地貌的扰动，最大限度降低生态影响，可以 确保风机周边生态环境功能不降低。运行期食堂油烟经油烟净化器 9 处理后达标排放；生活污水合理处置，不外排；固体废物均合理处 置。 在《延安市生态环境准入清单》中指出：重点建设吴起、志丹、 安塞、子长、黄龙、宜川等为主的风电基地。 本项目属于风电项目，位于延安市安塞区北部的坪桥镇、建华 镇，符合要求。 10 二、建设内容 安塞坪桥 100MW 风电项目位于陕西省延安市安塞县北部的坪桥镇、建华镇， 场 址 中 心 距 安 塞 区 直 线 距 离 约 20km 。 场 址 范 围 坐 标 介 于 东 经 109°09′59" ～ 地 理 位 置 109°24′57"，北纬 36°58′13"～37°02′33"之间。风电场规划装机容量 100MW。 场址区以黄土丘陵地形为主，海拔高度介于 1350m～1530m 之间。场址西南 侧有高速 G6、省道 S206 通过，中部有建坪路穿过，另场区内有数条村村通道路 可达，交通条件较为便利。项目地理位置见附图 1，项目平面布置及四邻关系图 见附图 2。 1、项目由来 风能是清洁和可再生能源，大规模的风能开发可以有效缓解能源紧张，减少 环境污染，是一种重要的可再生能源开发利用途径。因此，安塞金合新能源有限 公司拟在安塞县北部的坪桥镇、建华镇建设安塞坪桥 100MW 一期风力发电项目， 本风电场位于安塞区风能资源较优的位置，总装机容量 100MW，运行期年上网电 量为 19799.3 万 kW·h。根据现场调查，本工程尚未开工建设。 项 目 组 成 及 规 模 2、风电场范围及风机布置 项目新建 20 台单机容量为 5000kW 的风电机组，风电场配套新建一座 110kV 升压站，安装 1 台容量为 100MVA 的主变。风电场规划建设主变进线 1 回，110kV 出线 1 回。风电场拐点坐标见表 2-1，风力发电机组单机坐标见表 2-2，升压站坐 标见表 2-3。 表 2-1 序号 1 2 3 4 5 6 7 8 9 10 11 风电场拐点坐标一览表 X 36605160.04 36609409.65 36611191.35 36614275.86 36614223.05 36603809.41 36605160.04 36620583.79 36617766.42 36614952.22 36615366.74 11 Y 4101252.24 4099794.56 4101759.78 4101440.95 4094330.94 4098250.87 4101252.24 4099958.45 4097406.49 4100252.81 4094070.05 12 36622939.16 13 36623174.56 14 36622800.57 15 36623810.47 16 36625258.15 17 36625241.82 18 36622829.83 19 36620583.79 备注：表中坐标为国家大地 2000 坐标系。 表 2-2 序号 风机编号 1 4093939.46 4094389.94 4094999.51 4095524.24 4098377.26 4099661.94 4102127.34 4099958.45 风机坐标一览表 坐标 X Y F03 36606778.052 4100431.698 2 F04 36607449.465 4099201.761 3 F06 36607213.917 4098333.905 4 F10 36610088.434 4099914.511 5 F11 36610310.386 4099054.832 6 F12 36610776.874 4098688.893 7 F15 36609850.530 4097458.318 8 F16 36611869.087 4098173.982 9 F22 36618586.794 4098076.336 10 F25 36620722.811 4095424.008 11 F26 36621205.529 4095112.97 12 F28 36622418.530 4094902.798 13 F33 36623672.225 4098071.846 14 F34 36623284.748 4098308.364 15 F35 36624216.973 4099572.457 16 F36 36622652.561 4100232.974 17 F39 36613272.504 4101569.599 18 F40 36613946.424 4101030.268 19 F42 36619401.217 4099358.734 20 F45 36623734.481 4101206.416 备注：表中坐标为国家大地 2000 坐标系。 表 2-3 110KV 升压站坐标一览表 坐标 编号 X Y S1 36612809.633 4097887.488 S2 36612864.349 4097906.729 S3 36612899.513 4097806.732 12 S4 36612844.797 4097787.491 备注：表中坐标为国家大地 2000 坐标系。 3、建设内容及规模 （1）建设规模 项目新建 20 台单机容量为 5000kW 的风电机组。风电场配套新建一座 110kV 升压站，安装 1 台容量为 100MVA 的主变。风电场规划建设主变进线 1 回，110kV 出线 1 回。风电场初拟以 4 回 35kV 集电线路接入场区内新建的 110kV 升压站。 预计年上网电量为 19799.3 万 kW·h。110kV 送出线路不在本次评价范围内，单独 立项另行环评。 （2）建设内容 本项目主要工程建设内容包括：20 台风力发电机组及箱式变电站、35kV 集 电线路、接地网、监控系统、风电场道路、110kV 升压站等。 项目风机工程组成及主要建设内容见表 2-4，110kV 升压站工程建设内容见表 2-5。 表 2-4 项目风机工程组成情况一览表 项目组成 风电机组 主体 工程 辅助 工程 主要建设内容 建设20台5000kW风机，轮毂高度160m，风轮直径200m，叶片数3片， 风力发电机出口电压为1.14kV。 采用“一机一变”单元式接线，每台风机处设1台35kV箱式变电站， 箱式变电站 共20箱变布置在距风机塔筒中心15m-20m处，风机地面变频柜与箱式 变电站采用1kV电缆连接。 风机通过箱式变压器升压至35kV，20台风机分为四组，每组分别为6、 4、5、5台风机，每组风机对应一回35kV集电线路，共计4回，每回线 集电线路 路输送容量分别为30MW、20MW、25MW、25MW。经4回35kV集电 线路输送至新建110kV升压站。风电场集电线路采用35kV架空线路方 案，共4回，总长度约50.9km。 升压站设有接地装置，单相短路情况下接地装置电位不超过2000V。 风机和箱变共用接地网，接地网采用水平接地网和垂直接地极加适当 接地网 的接地模块组成的复合接地网。输电线路全线架设单地线进行防雷保 护，杆塔逐基装设接地装置，接地措施主要是“方框加射线”。 监控系统 进站道路 场内道路 风机场地设现地监控和集中监控两种方式。 进站道路长度500m，采用路面为6m的混凝土道路，并铺设底基层与 基层。 场内道路总长度为89.5km，其中新建场内道路16.1km，改建道路 68.8km，利用道路4.6km，施工期路面宽度为5.5m，砂砾石路面；施 工结束后将施工道路缩窄至4.5m作为检修道路使用，其余恢复至原 13 貌。 临建场地占地面积9600m2，包括生产、生活两部分。其中生产场地包 临时 工程 公用 工程 括：木材、钢筋加工厂（4000m2）及材料、设备仓库（4000m2）；生 活场地包括：临时住房、办公室和食堂、厕所，生活场地面积1600m2。 该施工区域为临时工程，施工结束后进行生态恢复。 单台5MW的风电机组需要面积约2500m2的吊装平台，风机安装活动结 安装场地 束后恢复地貌。 施工用水从村镇拉水，运距约10km。现场设置一座200m3临时蓄水池， 供水 并配备2个10m3水箱用于生活用水。 施工用电从附近村镇接入一条10kv线路，线路长度约10km，现场设一 供电 台315kVA施工变压器变压至施工所需电压。 施工扬尘采取洒水降尘、土方及时覆盖、防尘网遮盖、运输车辆苫布 施工期 遮盖和道路硬化等措施；运输车辆尾气要求加强车辆的维护和保养 废气 等。 施工临建场地 运营期 无废气产生。 施工期 施工废水经沉淀池澄清处理后用于施工场地、道路洒水降尘；施工生 活区有防渗旱厕，定期清理用作农肥。 运营期 无废水产生。 废水 采用低噪声、低振动施工设备，对施工设备进行定期保养和维护，施 工尽量安排在白天进行，严格施工现场管理，降低人为噪声。 选用低噪设备，风电机选用隔音防振型，变速齿轮箱为减噪型，叶片 运营期 用减速叶片等。 施工建筑垃圾收集后堆放于指定地点，其中可再生利用部分回收出售 施工期 给废品站，不可再生利用的部分清运到指定的垃圾填埋场处置；生活 垃圾设垃圾桶分类收集，定期运至生活垃圾填埋场统一处置。 废箱变：变压器更换委托设备生产厂家进行更换，废变压器为危险废 物，暂存于升压站危废暂存间内，及时交有资质单位处置。 废润滑油桶：废润滑油桶为危险废物，暂存于升压站危废暂存间内， 及时交有资质单位处置。 运营期 风机更换的废润滑油：危险废物专用容器收集后，暂存于升压站内的 危废暂存间内，及时交由有资质单位处理。 箱式变废油：每个箱式变压器下部设置1个事故油池，定期收集暂存 于升压站危废暂存间内，及时交由有资质单位处置。 优化风电机组位置，减少对植物的破坏；合理布置施工场地，减少施 施工期 工期临时占地，减少对植物的破坏；施工期临时用地及时恢复，合理 绿化；提高施工人员保护意识，严禁捕猎野生动物。 完善施工期未实施到位的植被保护措施；在风机叶片上描绘对鸟类有 警示作用的鹰眼及涂上亚光涂料，防止鸟类看到转动的风机光亮去追 运营期 逐风叶；风电场除必要的照明外，减少夜间灯光投射，减少对兽类惊 扰影响。 施工期 噪声 环保 工程 固废 生态 保护 表 2-5 项目 主变压器 主体 工程 SVG 室 110kV 侧 接线 110kV 升压站工程组成表 建设内容 主变采用 1 台 100MVA 油浸自冷三相双绕组有载调压升压变压器，额 定电压比为 115±8×1.25%/37kV，接线形式 YN，d11。 1 组容量±25Mvar 的 SVG 动态无功补偿装置。 本升压站规划建设主变进线 1 回，110kV 出线 1 回，110kV 侧采用单 母线接线方案，110kV 配电装置采用 GIS 设备。 14 35kV 侧接 线 35kV 配电 装置 事故油池 辅助 工程 消防水池 综合楼 进站道路 给水 排水 公用 工程 供配电系 统 制冷及供 暖 废气 废水 环保 工程 固体废弃 物 噪声 35kV 侧电气接线拟采用以主变划分的单母线单元接线方式。接入 4 回 35kV 接线、1 回站用/接地变、1 回无功补偿馈线及 1 回母线 PT 间 隔、1 回主变出线。 35kV 配电装置采用手车式金属铠装封闭式开关柜，35kV 无功补偿支 路和主变出线支路采用 SF6 断路器，其它支路采用真空断路器。 设置 1 座有效容积 40m3 的事故油池。在主变压器底部设有贮油坑， 贮油池每边大于主变压器各 1000mm，四周高出地面 100mm。坑内铺 设厚度为 250mm～300mm 的卵石，卵石粒径为 50～80mm，坑底设有 排油管，能将事故油排至事故油池中。贮油坑，排油管、事故油池四 壁及底面均采用三层防渗措施，三层防渗措施为防水涂料一层，20mm 厚防水砂浆（1:3 水泥砂浆掺 5%的防水粉）一层，柔性合成高分子防 水材料，能够满足防渗要求，防治废油渗漏产生污染。 场内地下水泵房地下一层设地下消防水泵房和一座消防水池（有效容 积为 180m³）。 综合楼长约 27.8m，宽约 16.2m，建筑面积约为 50.36m2，共一层，结 构形式为钢筋混凝土框架结构。包括办公室、休息室、餐厅、厨房、 公共卫生间、会客厅及党建室。 进站道路从已有道路上接入升压站，进站道路长度约 500m，采用路 面为 6m 的混凝土道路，并铺设底基层与基层。 升压站内设一座地下水泵房（生活及消防共用），泵房内设置一座 18m³ 生活水箱、一套生活变频恒压供水设备（含两台生活供水泵，互为备 用）和两台紫外线消毒器。外运水储存在 18m³的生活水箱内，再由生 活变频恒压供水设备加压并经紫外线消毒器消毒后供综合楼生活用 水。 排水系统均采用雨、污水分流制。升压站室外雨水沿道路坡向自流排 出场外就地入渗；室内生活污水自流排入室外污水管网，厨房污水经 隔油器处理后排入室外污水管网。室外设一座 6m³的化粪池和一座处 理规模为 0.50m³/h 的污水处理设备（包含有效容积 4m³污水调节池） 和一座 50m³的集水池。污水经处理后排入 50m³集水池内，最终用于 场区内绿化使用或外运排放。 站用变工作电源引自 110kV 升压站 35kV I 段母线，备用电源引自本 站 10kV 外来电源。正常运作时，该站用变工作电源为全站负荷供电， 当站用变工作电源故障时，由 10kV 外来电源为本站生活负荷及生产 所必须负荷供电。 本工程办公室、会议室、休息室、餐厅及地下水泵房等均采用电采暖 散热器供暖，其中危废暂存间采用防爆式采暖散热器；办公室、会议 室及休息室等房间设置分体式空调以满足室内舒适度要求；中控室设 置单元式空调机组满足设备运行要求。 运营期产生的食堂油烟经油烟净化器处理后，经专用烟道楼顶排放。 运营期无生产废水，主要是职工生活污水，生活污水经隔油器处理后 进入地埋式一体化污水处理设备（0.50m3/h）处理后用于场区绿化。 设置容积 50m3 集水池，冬季全部储存在集水池内不外排，其他季节 用于站内绿化。 废变压器油、废变压器、检修废油污、废蓄电池暂存于升压站危废暂 存间内，及时交有资质的单位处置，不外排；职工生活垃圾分类收集 后，定期运至生活垃圾填埋场统一处置。 选用低噪声设备，基础减振等措施。 4、工程主要概况 15 （1）风电机组 根据目前风电机组的制造水平、技术成熟程度等因素，并结合风电场的风况 特征，机组的安装和设备运输条件等，本项目选择 20 台单机容量为 5MW 的 WTG200-5000-160m 风电机组，总装机容量 100MW。根据测风塔分析成果，本风 电场适合选择 IECⅢA 类及以上安全等级的风力发电机组。 风机基础采用混凝土灌注桩基础，桩径为 0.8m，底部直径 19.8m。垫层混凝 土采用 C20，厚度 150mm，基础混凝土采用 C40。塔筒与风机基础采用锚栓连接。 基础平面图见图 2-1，基础剖面图见图 2-2。 图 2-1 16 基础平面图 图 2-2 基础剖面图 风电机组主要技术参数见下表： 表 2-6 风电机组主要技术参数一览表 WTG200/5000 20 5000 200 160 2.5 20.0 8.8 3 IECⅢA 类 机型 数量（台） 单机容量（kW） 风轮直径（m） 轮毂高度（m） 切入风速（m/s） 切出风速（m/s） 额定风速（m/s） 叶片数量（片） 风机安全等级 （2）箱式变电站 采用“一机一变”单元式接线，每台风机处设 1 台 35kV 箱式变电站，共 20 台箱变布置在距风机塔筒中心 15m-20m 处，风机地面变频柜与箱式变电站采用 1kV 电缆连接。箱式变电站基础采用 C25 混凝土基础，箱式变均直接搁置在混凝 土基础上，箱式变电站基础与电力电缆沟相连。基础断面为 5.2m(长)×5.0m(宽) ×1.75m(高)，埋深 1.45m，露出地面 0.3m。 每台箱变设置容积为 3m3 的事故油池，坑顶铺设格栅和卵石，油坑做法为箱 变矩形基础侧壁外扩 1.0m，油坑底板采用 C30 现浇钢筋混凝土，侧壁可采用钢筋 混凝土 C30 或砖砌体。 （3）升压站 升压站占地面积约为 5880m2，四周用实体围墙与周边用地分隔开。升压站分 为生活区和生产区，生活区布置在升压站北侧，生产区布置在升压站南侧，生活 区与生产区之间用铁艺围墙进行分隔，升压站大门布置在生活区北侧。其中生活 17 区布置有综合楼、地下水泵房及危废暂存间等；生产区布置有二次预制舱、35kV 预制舱及户外配电装置等。 站区道路路面为 20cm 厚混凝土路面，均采用预制混凝土路缘石。道路宽均 大于 4.0m，道路转弯半径为 9m。 ①综合楼 综合楼长约 27.8m，宽约 6.2m，建筑面积约为 450.36m2，共一层，结构形式 为钢筋混凝土框架结构。其中一层布置有办公室、休息室、餐厅、厨房、公共卫 生间、会客厅及党建室。建筑物卫生间及厨房地面为有防水地砖地面，其余均为 地砖地面。 ②地下水泵房 地下水泵房长约 12.50m，宽约 14.30m，建筑面积地上部分约为 25.33m2，地 下部分约为 178.75m2，地上一层地下一层，结构形式地上一层为钢筋混凝土框架 结构，地下一层为钢筋混凝土结构。地上一层布置有楼梯间，地下一层布置有楼 梯间、水泵房及消防水池。地面均采用细石混凝土地面。 ③危废暂存间 危废暂存间长约 7.7m，宽约 6.5m，建筑面积约为 50.05m2，共一层，结构形 式为砖混结构。基础必须防渗，防渗层为 2mm 厚高密度聚乙烯或至少 2mm 厚的 其它人工材料，渗透系数≤10-10cm/s。衬里放在一个基础或底座上，衬里材料与 堆放危险废物相容。 ④构筑物结构 升压站内主要布置有主变基础、事故油池、隔离开关、避雷器、SVG、GIS 等。 出线构架拟采用环形钢管人字柱，构架横梁采用钢管梁。构架基础采用钢筋 混凝土独立基础，埋深约 2.2m。 避雷针塔：由变截面角钢拼装而成，基础采用钢筋混凝土独立基础。 主变基础为钢筋混凝土基础，构架基础采用钢筋混凝土独立基础，埋深约 18 2.2m。事故油池为钢筋混凝土结构，布置在地下。 场区内电缆沟拟采用 C30 混凝土电缆沟，预制钢筋混凝土盖板，站内电缆沟 高出设计地面 0.1m，沟顶兼做巡视小道。电缆沟的排水结合竖向设计，在最低点 设置集水坑。 （4）集电线路 风机通过箱式变压器升压至 35kV，经 4 回 35kV 集电线路输送至新建 110kV 升压站。风电场集电线路采用 35kV 架空线路方案，共 4 回，总长度约 50.9km。 本工程集电线路采用汇流干线方式，逐台接入沿线风机。根据风电机组布置、 线路分组及路径布置情况，经载流量计算并考虑到风电特点及线路材料采购，每 条线路接入前 3 台风机的线路导线选用 LGJ-120/25，最大接入容量为 15MW；之 后线路导线选用 LGJ-240/30，最大接入容量为 30MW。导线安全系数取值为 2.5。 根据导地线配合及通信要求，本工程采用一根 OPGW 兼作地线，在塔（杆）头架 设，安全系数取 3.5。 （5）项目道路设置 本项目道路分为进站道路、施工道路和检修道路。 ①进站道路：进站道路从已有道路上接入升压站，进站道路长度约 500m，路 面宽度为 6m。 ②施工道路：施工道路总长度为 89.5km。其中新建道路 16.1km、改建现有道 路 68.8km、利用现有道路 1.6km，施工期路面宽度为 5.5m。 ③检修道路：检修道路路径同施工期施工道路，施工结束后，将施工道路恢 复为路面宽度 4.5m，作为检修道路。本项目道路走向图见附图 3。 5、主要工程量 本项目主要工程量包括项目风机场中的风机基础、箱式变基础、集电线路、 道路工程、升压站的建设，项目工程量见下表 2-7。 表2-7 主要工程量一览表 项目名称 一、风电机组基础（20台） 单位 19 单台工程量 合计工程量 基础混凝土 垫层混凝土 基础钢筋 钢材 基础埋管（Φ150PVC） 基础埋管（Φ50PVC） 混凝土灌注桩（桩径0.8m） 灌注桩钢筋 高强灌浆 混凝土方砖 二、箱变基础（20台） 混凝土 钢筋 灰土垫层 钢材 鹅卵石 围栏 三、35kV集电线路 混凝土保护帽C20 混凝土C30 钢筋制作与安装 地脚螺栓 四、道路工程 1、进站道路（路基宽6.5m,路面宽 度6.0m） C25混凝土路面 m3 m3 t t m m m3 t t m3 583.00 80.00 64.13 0.40 220.00 40.00 534.11 40.06 2.00 20.00 11660 1600 1282.6 8 4400 800 10682.2 801.2 40 400 m3 t m3 t m3 m 18 1 14.7 1.0 5.0 40.0 360 20 294 20 100 800 -- 565.6 5656 424.2 106.05 m3 m3 t t km 0.5 m2 3000 2、风电场施工道路 km 路面工程（5.5m宽的砂砾石路面， 厚20cm） 排水沟 管涵 标志牌 五、升压站 混凝土C30 混凝土垫层C15 钢筋制作与安装 卵石铺地 事故油池 m2 -- 89.5 480185 m 根 个 806 13 30 m³ m³ t m³ m3 50 11 3 30 40 -- 6、项目占地类型 工程永久性征地范围主要包括风机基础、箱变基础、集电线路杆塔、升压站 占地。经估算，永久占地面积约为23404m2；长期租地主要包括检修道路、进站道 路，长期租地面积约为401385m2；临时性占地包括电缆直埋征地、生活临建、临 时施工道路和施工平台，临时征地面积为170010m2。本项目占地类型表见表2-8。 20 表2-8 占地性质 永久征地 长期租地 临时用地 项目组成 风机基础 箱变基础 升压站 集电线路杆塔 合计 进站道路 检修道路 合计 施工平台 临时施工道路 生活临建 直埋电缆 合计 项目占地类型表 占地面积（㎡） 5912 720 9500 7272 23404 3000 398385 401385 76800 81800 9600 1810 170010 占地类型 农用地，未利用地 7、工程土石方量 本工程土石方量计算如表 2-9 所示：项目挖方 825249m3，填方 825249m3，本 项目不设弃土场。本工程建设挖填方平衡，内部进行了合理的调配，表土待施工 结束后回填用于施工场地内植被恢复，多余部分土方用于吊装场地的平整。 表 2-9 项目 发电场工程 风电机组安装平台 集电线路工程 升压变电站工程 道路工程 总计 土石方量计算表 单位：m3 开挖 50665 231000 53308 7009 483267 825249 回填 50665 231000 53308 7009 483267 825249 弃土 0 0 0 0 0 0 8、项目工程特性表 项目主要设备及工程特征表见表 2-10。 表2-10 名称 项目主要设备及工程特征表 单位(或型号) 数量 m 1350~1530 海拔高度 风电 场场 址 经度(东经) 109°09'59"～109°24'57" 纬度(北纬) 36°58'13"～37°02'33" 年平均风速（轮毂高度） m/s 5.19～5.42 风功率密度（轮毂高度） W/m2 125.1～139.0 盛行风向 / 西北（NW）～北（N）、 南东南（SSE）、南（S） 21 备注 160m 数 台 20 额定功率 kw 5000 叶片数 片/台 3 风轮直径 m 200 风轮扫掠面积 m2 31415 切入风速 m/s 2.5 额定风速 m/s 8.8 切出风速 m/s 20.0 安全风速 m/s 59.5 轮毂高度 m 160 台 风电 风力发 场主 电机组 要机 电设 备 功率调节方式 主要 设备 变桨距 kw 发电机额定功率 0.90（感性）～0.95（容性） 发电机功率因数 主要机 电设备 主变压 器 施工 5250 发电机输出电压 V 1140 箱式变电站 S11-53/35 20 型号 SZ11-100000/110 台数 台 1 数量 MVA 100 升压 变电 所 出线回 路数及 电压等 级 额定电压 kV 115±8×1.25%/37 出线回路数 回 1 电压等级 kV 110 施工期限 总工期 月 12 9、公用工程 （1）给水 施工期风电场施工用水采用运水车到坪桥镇取水。现场设置一座 200m3 临时 蓄水池作为施工用水，并配备 2 个 10m3 水箱用于生活用水。 运营期升压站生活用水由外运水储存在 18m³的生活水箱内，再由生活变频恒 压供水设备加压并经紫外线消毒器消毒后供综合楼生活用水。 （2）排水 本工程排水系统均采用雨、污水分流制。 雨水排水系统：本工程建筑物屋面雨水均采用有组织排至散水。升压站室外 雨水沿道路坡向自流排出场外就地入渗。 22 施工期施工废水设置临时沉淀池，施工废水经临时沉淀池处理后回用。项目 设施工营地，施工营地设置一座防渗旱厕，项目施工废水不外排。 运营期无生产废水，主要是升压站职工生活污水，生活污水经隔油器处理后 进入地埋式一体化污水处理设备处理后用于场区绿化。设置容积 50m3 的集水池， 冬季全部储存在集水池内不外排，其他季节用于站内绿化。 （3）供配电 施工用电从附近村镇接入一条 10kv 线路，线路长度约 10km，现场设一台 315kVA 施工变压器变压至施工所需电压。 （4）采暖、制冷 办公室、会议室及休息室等房间设置分体式空调以满足室内舒适度要求；中 控室设置单元式空调机组满足设备运行要求。本工程办公室、会议室、休息室、 餐厅及地下水泵房等均采用电采暖散热器供暖。 （5）工作制度及劳动定员 本项目运营期职工定员 8 人，三班制，负责风电场的检修、安全监控检查工 作及风电场设备日常维护、检修等工作。本项目职工全年工作 365 天。 1、工程布局情况 本项目位于陕西省延安市安塞县北部的坪桥镇、建华镇，范围内分布 20 个风 机机位，安装 20 台 5000kW 的风力发电机组和箱式变电站，配套新建一座 110kV 总 平 面 及 现 场 布 置 升压站。本项目风机总平面图布置图见附图 5。 （1）升压站平面布置 升压站分为生活区和生产区，生活区布置在升压站北侧，生产区布置在升压 站南侧，生活区与生产区之间用铁艺围墙进行分隔，升压站大门布置在生活区北 侧。其中生活区布置有综合楼、地下水泵房及危废暂存间等；生产区布置有二次 预制舱、35kV 预制舱及户外配电装置等。整个站区功能分区明确。110kV 升压站 总平面布置图见附图 6，110kV 升压站断面布置图见附图 7。 （2）集电线路布置 23 本风电场计划安装 20 台 5000kW 的风电机组，风电机组通过箱变升压至 35kV，然后通过 35kV 电缆连接至 35kV 架空线路送至 110kV 升压站，110kV 升 压站位于风电场中间。35KV 集电线路走向示意图见附图 8，35kV 架空线路绝缘 子串组装图见附图 9，杆塔一览图见附图 10。 2、施工总布置 （1）施工临建场地 施工临建场地占地面积 9600m2，包括生产、生活两部分。其中生产场地包括： 木材、钢筋加工厂（4000m2）及材料、设备仓库（4000m2）；生活场地包括：临 时住房、办公室和食堂、厕所，生活场地面积 1600m2。该施工区域为临时工程， 施工结束后进行生态恢复。 施工临建总平面布置图见图 2-3。 图 2-3 施工临建总平面布置图 24 （2）风机吊装场地 本风电场采用一台风电机组配备一台升压变压器的方式。5MW 风电机组基础 采用干作业灌注桩基础，根据风机布置情况及施工吊装的要求，依托施工道路布 置施工吊装平台。风电设备到货后采用一次运输到位的原则，具体吊装场地布置， 结合各机位地形情况，在施工组织中确定，原则是吊装场地靠近施工道路一侧， 以减少项目投资方租用的场地。因为风电设备吊装过程是个动态的过程，考虑到 起吊器械需在吊装平台内移动，吊装平台的尺寸至少为 50m×50m，同时在此平 台内以轮毂为中心，半径 50m 的区域内，要设立一个无障碍区域，用于叶轮的组 装（无障碍区域不进行租地）。 其中，平台内用于起吊器械的作业面在任何方向上的坡度不得大于 1%，平台 所在区域内地面承载力不得小于 12t/m²。风机机组吊装平台示意图见图 2-4。 图 2-4 吊装平台示意图 25 1、施工方案 （1）道路施工 本项目周边交通条件便利，输送可依靠 G65 包茂高速到 S206 省道、国道 G210 及子安公路，然后通过国道 109、县道 X308 入风电场。本次主要建设升压站进站 道路、施工道路和检修道路。 ①进站道路：新建长度为 500m 的进站道路，采用路面为 6m 的混凝土道路。 ②施工道路：施工期场内道路总长度为 89.5km。其中新建道路 16.1km，改建 现有道路 68.8km，利用现有道路 1.6km；施工期路面宽度为 5.5m，采用砂砾石路 面；施工道路的最小转弯半径为 35m，道路坡度一般控制在 12%以下。 新建道路主要施工工序包括：路基土石方开挖、路基土石方填筑、路面铺设、 排水沟设施与道路相关的其他作业；改建现有道路主要是对现有道路进行加宽至 施 工 方 案 5.5 米，现有道路主要为土路，路面宽度约 3m，主要工序包括路基土石方填筑、 路面铺设与道路相关的其他作业；利用现有道路不进行施工。 ③检修道路：检修道路路径同施工期场内道路，施工结束后，将施工道路恢 复为路面宽度 4.5m，在施工道路的基础上铺设 20cm 厚砂砾石面层作为检修道路。 （2）风机基础施工 风机基础施工原则：风机基础土建施工本着先地下后地上的顺序；接地网、 地下电缆沟道同步施工，电缆管预埋与基础施工应紧密配合，防止遗漏；风机基 础施工完后即回填，原则上要求影响起重设备行走的部位先回填。起重机械行走 时要采取切实可行的措施保护其下部的设备基础及预埋件；所有外露混凝土都采 用大模板施工，外观质量达到清水混凝土标准。 桩基承台的施工顺序：定位放线—基坑开挖—基桩检测—凿除桩头—基槽验 收—承台垫层混凝土浇筑—放线—预埋基础环支撑钢板—安装基础环地脚螺栓支 撑件—安装基础环—承台钢筋绑扎—预埋管安装—支模—承台混凝土浇筑—拆模 —验收—土石方回填。 （3）风力发电机组安装 26 机组安装施工顺序：施工准备—施工塔筒吊装—机舱吊装—叶轮组装—叶轮 吊装—控制柜安装—电缆安装—电气连接—液压管路连接。 ①风电机组塔筒安装 机组塔筒安装施工顺序：环片准备—环片拼装—环片连接—C1 环专项拼装。 ②风电机组机舱安装 风力发电机组采用分部件吊装的形式，在安装时，应选择良好的天气，下雨 或风速超过 12m/s 时不允许安装风力发电机。根据履带吊的起吊能力，机舱可用 履带吊直接吊至塔架顶部并予以固定，履带吊支撑部位需铺垫路基箱，增加接地 面积以分散起重荷载，防止地面下陷。 ③风电机组叶轮安装 在地面上按施工安装技术要求首先将转子叶片安装在轮毂上，然后再进行吊 装工作。轮毂与叶片在地面组装，叶片需采用支架支撑呈水平状态。组装完毕后， 采用专用夹具夹紧轮毂，同时用绳索系在其中的两片叶片上，剩余的一片叶片尖 端架在可移动式专用小车上。在转子叶片安装前，应用清洗设备对叶片法兰和轮 毂法兰进行清洗。当履带吊将轮毂缓慢吊起时，由人工在地面拉住绳索以控制叶 片的摆动，直到提升至安装高度，由安装工人站于机舱内进行空中组装连接。 （4）35kV 集电线路施工 35kV 集电线路以架空线路为主，架空线路总长度约 50.9km，风机至箱变的 低压电缆、箱变高压侧至集电线路铁塔段和集电线路的终端杆至升压站采用直埋 电缆。 ①架空线路施工 架空集电线路施工首先是塔架及电杆土建施工，即开挖基坑、临时堆土、塔 基浇筑、立杆、回填土、碾压等。基坑主要采用人工开挖、回填，表土置于堆土 底层。在塔架及电杆土建施工结束后，即可分区安装线缆。 全线铁塔基础采用现浇钢筋混凝土台阶式基础，铁塔基础采用 C30 混凝土， 铁塔基础保护帽采用 C20 细石混凝土。铁塔基础中地脚螺栓采用 Q235 钢，基础 27 中配置的主筋采用 HRB400 级钢筋。 ②直埋电缆施工 根据设计图纸和复测记录，放样画线，电缆沟开挖采用机械进行开挖，当电 缆沟验收合格后，方可在沟底铺上 100mm 厚的细土或沙层，并开始敷缆，采用人 工敷缆法，电缆在沟内摆放整齐以后，上面应覆盖以 100mm 厚的细沙或软土层， 然后盖上保护盖板（砖）。电缆沟回填土分层夯实，每回填 20-30cm 夯实一次， 并应作有堆高防沉土层，整条缆沟培土应高于自然地面，中间部分高出 20～30cm 向两边呈斜坡，保证降雨后自然下沉，以防松土沉落形成深沟。 （5）箱变基础施工及安装 ①基础施工：箱变采用混凝土基础。首先用小型挖掘机进行基坑开挖，并辅 以人工修正基坑边坡，基坑开挖完工后，应将基坑清理干净，进行验收。基坑验 收完毕后，再进行绑扎钢筋、架设模板，浇筑基础 C25 混凝土，混凝土经过 7 天 的养护期，达到相应的强度后即可进行设备安装。 ②电缆应在美式箱变就位前敷设好，并且经过检验是无电的。开箱验收检查 产品是否有损伤、变形和断裂。按装箱清单检查附件和专用工具是否齐全，在确 认无误后方可按安装要求进行安装。 安装方法：靠近箱体顶部有用于装卸的吊钩，起吊钢缆拉伸时与垂直线间的 角度不能超过 30°，如有必要，应用横杆支撑钢缆，以免造成箱变结构或起吊钩 的变形。箱变大部分重量集中在装有铁心、绕组和绝缘油的箱体中的变压器，高 低压终端箱内大部分是空的，重量相对较轻，使用吊钩或起重机不当可能造成箱 变或其附件的损坏，或引起人员伤害。在安装完毕后，接上试验电缆插头，按国 家有关试验规程进行试验。 由于箱变的具体型号和厂商需在施工阶段招标后才能最终确定，其安装方法 在施工阶段要按照厂商的要求和说明进行修正。 （6）110kV 升压站施工 ①综合楼、SVG 室等主要建筑物 28 综合楼、地下水泵房、SVG 室等主要建筑物采用钢筋混凝土框架结构，现浇 钢筋混凝土楼屋面板，基础采用柱下独立基础。房屋的施工顺序为：施工准备— —基坑开挖—基础混凝土浇筑—混凝土柱、梁板浇筑—墙体砌筑、室内外装修及 给排水系统施工—电气设备入室安装调试。 ②110kV 升压站 配电装置区，均为混凝土结构，基槽土方采用机械挖土（包括基础之间的地 下电缆沟）。预留的 30cm 厚原土用人工清槽，经验槽合格后，进行基础混凝土 浇筑及地下电缆沟墙的砌筑、封盖及土方回填。升压站构架采用吊车吊装就位， 柱脚与基础连接采用杯口插入式。构架就位后，采用缆风绳以保证构架的稳定性， 然后浇筑细石混凝土固定。待混凝土养护期满后，才能拆除临时固定措施。 2、施工进度安排 根据当地的气候条件，土建工程每年 3 月至 11 月可以施工。本项目施工总进 度表见附图 11。 （1）施工准备期：工程正式开工至主体工程基础施工前的工期。包括场地平 整、进场道路、施工生产、生活设施等。 （2）工程施工期：从主体工程基础施工开始至工程竣工的工期。 （3）风力发电机机组安装用吊车安装，根据其施工方法，风电机组按每 2～ 3d 安装一台（包括安装设备组装、拆卸、移位等）计算。 场内施工道路从 3 月初开始施工，至 4 月底结束。 3 月开始试桩及检测，4 月中旬开始工程桩施工。 5 月中旬开始安排风电机组和箱变的基坑开挖，至 8 月底完成 20 台风电机组 及 20 台箱变的基坑开挖，基础混凝土浇筑滞后基坑开挖 0.5 个月，基坑回填滞后 混凝土浇筑 1 个月。杆塔基础安排在 6 月初至 10 月底施工。 7 月初开始逐台安装风电机组，10 月底前完成全部机组安装。 变电站设备安装安排在 5 月初至 8 月底，9 月底完成调试。 架空线路、电力电缆、通信电缆的敷设从 6 月中旬开始施工，11 个月中旬完 29 成全部敷设。 施工总工期为 12 个月，其中施工准备期 2.0 个月，工程施工期 10 个月。第 10 个月底第一台风机调试完毕具备并网发电条件，第 12 个月底风机全部并网发 电。 3、施工材料用量 本工程施工期主要材料用量见表 2-11。 表 2-11 施工材料用量表 序号 项目 单位 数量 1 风电机组 台 20 2 塔筒（架） 台 20 3 35kV 集电线路 km 50.9 4 机组变压器 台 20 5 主变压器 台 1 6 钢筋 t 1734 7 混凝土 m3 20197 8 电力电缆 km 15 9 控制电缆 km 15 10 监控和通信光缆 km 56 11 钢结构 t 139 鹅卵石 m3 130 12 4、主要施工机械设备 本工程主要施工机械设备见表 2-12。 表 2-12 施工机械设备表 序号 设备名称 规格型号 单位 数量 1 履带式起重机 1600t 台 1 2 汽车式起重机 200t 台 1 3 汽车式起重机 75t 台 1 4 平板拖车组 40t 辆 2 5 平板拖车组 60t 辆 2 6 灰浆搅拌机 JI-200 台 6 7 内燃压路机 15t 辆 1 8 钢筋调直机 φ14 内 台 2 9 钢筋切断机 φ40 内 台 2 10 钢筋弯曲机 φ40 内 台 2 30 11 反铲挖掘机 1.5m³ 台 2 12 插入式振捣器 CZ-25/35 台 6 13 直流电焊机 台 3 14 履带式推土机 165kW 台 1 15 轮胎式装载机 3.0m³ 台 2 风力发电机组选型 根据距离本风电场较近的气象站（安塞气象站）近 20 年气象资料统计，多年 平均气温为 9.2℃，极端最高温度为 38.3℃，极端最低温度为-25.5℃，本项目选择 低温型风电机组可满足风电场区域环境温度要求。 风电场 160m 高度标准空气密度条件下 50 年一遇最大风速为 23.16m/s。风电 场 100m～120m 高度湍流强度介于 0.14～0.21 之间，湍流强度较大。根据国际电 工协会 IEC61400-1(2019)判定该风电场适合选择 IECⅢ A 类及以上安全等级的风 力发电机组。 根据区域 50 年一遇最大风速和湍流强度分析结果，风电场所选机型需满足 IECⅢ A 类及以上安全等级要求。此外，由于风电场环境气候恶劣，所选风电机 组还需具有较好的防风沙和可靠性等性能要求。 其 他 从上述建设条件看，本风电场应选择低温型低风速型的风电机组。近年来， 国内各大主流风机厂商均已开发出适用于较低风速地区的风机，根据目前上海电 气风力发电机组的制造水平、技术成熟程度等因素，并结合风电场的风况特征， 机组的安装和设备运输条件等。经综合考虑，本项目最终拟采用 WTG200/5000kW 机型。 31 三、生态环境现状、保护目标及评价标准 1、环境空气质量现状 本项目为二类功能区，环境空气质量标准执行《环境空气质量标准》（GB 3095-2012）二级标准要求。根据陕西省生态环境厅办公室发布的《2021 年 12 月及 1~12 月全省环境空气质量状况》，2021 年 1-12 月陕北地区 26 个县区空气 质量状况统计表中安塞区数据统计结果，如下表 3-1。 表 3-1 污染物 年评价指标 环境空气质量状况统计表 现状浓度/ （ug/m3） 标准值/ （ug/m3） 占标率 达标情 况 12 60 20% 达标 28 40 70% 达标 56 70 80% 达标 24 35 68.6% 达标 SO2 NO2 PM10 年平均质量浓度 PM2.5 生态 环境 现状 CO 95 百分位浓度 1300 4000 32.5% 达标 O3 90 百分位浓度 142 160 88.75% 达标 由表 3-1 可知，本项目所在区域 SO2、NO2 年均质量浓度值、CO95 百分位 数浓度值、PM10、PM2.5 年均质量浓度值及 O390 百分位浓度值均低于国家环境空 气质量二级标准。因此，项目所在区域属于达标区。 2、声环境质量现状 为了解项目区声环境质量现状，委托陕西盾源检测技术有限公司对项目区环 境敏感点进行了监测。 （1）监测布点 在风电场周边敏感点和升压站厂界四周布点，共28个。 （2）监测时间：2022年7月22日～7月25日 监测频率：昼夜各监测1次 （3）监测项目：等效连续A声级 （4）评价方法及标准 声环境现状评价采用各点监测的等效声级与评价标准比较的方法进行；评价 32 标准为《声环境质量标准》（GB3096-2008）2类标准，即昼间60dB(A)，夜间 50dB(A)。 （5）监测结果 声环境监测结果统计见表3-2。 表 3-2 声环境监测结果统计表 单位：dB(A) 2022.7.22 监测点位 2022.7.23 昼间 夜间 昼间 夜间 刘家沟 54 43 50 42 大佛寺村 53 43 52 42 沐浴村 55 43 56 46 窑湾村 53 43 53 42 项目东侧 56 43 54 42 羊路滩 50 44 53 42 肖官驿村 55 44 54 43 哈吧沟 51 44 49 43 杏树沟 54 44 53 44 小塌子 53 43 55 45 西寺沟 53 43 50 43 兔窝 54 43 51 43 背庄 48 43 54 44 老庄湾村 51 45 51 42 园子湾 53 44 57 43 大野家安 53 44 52 43 2022.7.24 监测点位 2022.7.25 昼间 夜间 昼间 夜间 白老庄 51 42 53 44 石家崖 54 45 54 45 桥坪 52 44 55 43 曹家湾 55 46 53 45 前蛇沟 53 44 50 45 薛家沟 52 46 50 45 王龙塔村 54 43 52 45 后蛇沟 52 43 52 43 升压站站址东侧 50 42 52 45 33 升压站站址南侧 52 45 53 44 升压站站址西侧 54 45 52 46 升压站站址北侧 54 46 56 43 由监测结果可知，各监测点噪声满足《声环境质量标准》（GB3096-2008） 中 2 类标准。 3、电磁环境质量现状 （1）现状评价方法及仪器 ①现状监测项目、仪器 表 3-3 序号 1 2 测量项目 工频电场强度 工频磁感应强度 监测项目及仪器 仪器名称及编号 BHYT2010A 型 手持式场强仪 检出限 / / 证书编号 KCYQ-G-095 ②测量方法 执行《交流输变电工程电磁环境监测方法（试行）》（HJ681-2013）相关要 求。 （2）监测点位 为了解项目拟建地的电磁环境现状，我公司委托陕西阔成检测服务有限公司 于 2022 年 7 月 22 日及 23 日对本项目 110kV 升压站项目的工频电场、工频磁场 环境现状进行了监测，环境现状监测点见表 3-4。 表 3-4 序号 1 2 3 4 项目监测布点一览表 监测点 110kV 升压站东侧 5m 处 110kV 升压站南侧 5m 处 110kV 升压站西侧 5m 处 110kV 升压站北侧 5m 处 行政归属 备注 安塞区 电磁环境 监测 （3）电磁环境监测结果 监测结果见表 3-5。 表 3-5 序号 1 监测点 升压站东侧 5m 处 监测结果统计表 工频电场强（V/m） 7 月 22 日 3.791 34 7 月 23 日 3.757 工频磁感应强度（μT） 7 月 22 日 3.754 7 月 23 日 3.711 2 3 4 升压站南侧 5m 处 升压站西侧 5m 处 升压站北侧 5m 处 3.741 3.724 3.758 3.730 3.709 3.743 3.700 3.649 3.724 3.736 3.664 3.651 监测结果表明，本工程区域工频电场强度在 3.709~3.791V/m 之间，工频磁 感应强度在 3.649~3.754μT 之间。工程区域的工频电场强度和工频磁场强度值均 低于《电磁环境控制限值》（GB8702-2014）中频率为 50Hz 的电场、磁场公众 曝露控制限值，即以 4000V/m 作为公众曝露工频电场强度限值，以 100T 作为公 众曝露工频磁感应强度限值。 4、生态环境现状调查 （1）主体功能区区划 根据《陕西省主体功能区划》，项目属于限制开发区域（重点生态功能区） 名录中的国家层面生态功能区。限制开发的重点生态功能区的功能定位是：保障 国家和地方生态安全的重要区域，人与自然和谐相处的示范区。限制开发的重点 生态功能区要以修复生态、保护环境、提供生态产品为首要任务，因地制宜发展 不影响主体功能定位的适宜产业，引导超载人口逐步有序转移。陕西省重点开发 区域分布图见附图 12。 本项目占地类型主要为农用地和未利用地，不涉及自然保护区、环境敏感区 等，不属于禁止开发区域；本项目为风力发电项目，施工及运营期在采取植被恢 复及防止水土流失等措施后对生态环境影响小，且项目建成后对当地的发展具有 正效益。 （2）生态功能区划 根据《陕西省生态功能区划》，项目属于黄土梁峁沟壑水土流失控制区。其 主体功能是防治水土流失、维护生态安全。陕西生态功能区划图见附图 13。 本项目位于延安市安塞区北部的坪桥镇、建华镇，为分散式风力发电项目， 施工及运营期在采取植被恢复及防止水土流失等措施后对生态环境影响小，不会 影响当地生态功能。 （3）项目周边土地利用情况 35 本项目位于安塞区，本次采用卫星图片解译法对项目范围进行解译，同时结 合实地调查，得出最后的解译成果，项目各点位外延 300m 的区域内土地利用现 状面积见表 3-6 以及附图 14。 表 3-6 土地利用类型 项目评价范围土地利用现状面积统计结果 评价区 项目区 面积(公顷) 比例(%) 面积(公顷) 比例(%) 乔木林地 146.66 4.28 0.00 0.00 灌木林地 166.97 4.87 0.00 0.00 其他林地 859.36 25.07 0.00 0.00 其他草地 1508.51 44.00 30.97 61.66 裸土地 524.00 15.29 19.25 38.34 旱地 209.57 6.11 0.00 0.00 公路用地 12.98 0.38 0.00 0.00 农村宅基地 0.00 0.00 0.00 0.00 合计 3428.05 100.00 50.21 100.00 由以上分析可知，本项目占地类型为其他草地和裸土地。 （4）项目区域植被概况 根据卫星图片解译法，项目范围内植被类型面积见表 3-7 和附图 15。 表 3-7 植被类型 拐点范围内植被类型面积统计结果 评价区 项目区 面积(公顷) 比例(%) 面积(公顷) 比例(%) 温性落叶阔叶林 146.66 4.28 0.00 0.00 落叶阔叶灌丛 166.97 4.87 0.00 0.00 灌草丛 859.36 25.07 0.00 0.00 草丛 1508.51 44.00 30.97 61.66 栽培植被 209.57 6.11 0.00 0.00 无植被区 536.98 15.66 19.25 38.34 合计 3428.05 100.00 50.21 100.00 由上表可知，本项目植被类型为草丛和无植被区。 （5）项目区域水土流失现状 根据遥感解译分析，拟建项目所在区域土壤侵蚀面积如表 3-8，土壤侵蚀现 状图见附图 16。 36 表 3-8 土壤侵蚀类型 项目拐点范围内土壤侵蚀面积统计结果 评价区 项目区 面积(公顷) 比例(%) 面积(公顷) 比例(%) 微度侵蚀 29.98 4.20 1.47 2.92 轻度侵蚀 553.02 77.56 29.50 58.75 中度侵蚀 30.68 4.30 7.23 14.40 强烈侵蚀 99.32 13.94 12.02 23.93 合计 713.00 100 50.21 100.00 根据表 3-8，本项目以轻度侵蚀为主，占总面积的 58.75%。 （6）野生动物调查情况 根据现状调查和收集资料，区内野生动物组成比较简单，种类较少，多为常 见种类，物种组成以小型兽类和禽类为主。兽类主要有黄鼬、狗獾、蒙古兔、花 鼠、大仓鼠、小家鼠等；禽类主要有啄木鸟、小沙百灵、家燕、喜鹊、大嘴乌鸦、 麻雀等，无珍稀物种，也无野生动物重要栖息地。 与项 目有 关的 原有 环境 污染 和生 态破 坏问 题 本项目为新建项目，无原有环境污染和生态破坏问题。 根据现状调查，本次评价区范围内无国家公园、自然保护区、风景名胜区、 世界文化和自然遗产地、海洋特别保护区、饮用水水源保护区；无文物保护单位， 无具有特殊历史、文化、科学、民族意义的保护地等环境敏感区，调查未见珍稀、 生态 环境 保护 目 濒危野生动物和保护物种。根据现场调查，拟建风电场范围内无重要军事设施。 评价范围内主要环境保护目标见表 3-9。 37 表 3-9 环 境 要 素 主要环境保护目标一览表 保护对象 相对位置关系 保护目标 村庄 坐标 东经 最近风 方位 机位置 北纬 刘家 沟 109.105004563 37.020478501 大佛 109.113917511 37.000265653 寺村 最近距离 （km） F03 WNW 1.86 F06 SW 1.47 F16 SSE 3.49 F25 SE 1.97 F26 SSE 1.51 F28 SW 1.43 羊路 109.191277315 37.001721770 滩 F22 W 1.43 肖官 109.172918408 37.012874900 驿村 F40 SE 1.39 F03 SW 1.77 F04 W 1.85 环 境 小塌 噪 109.153919313 37.010641478 子 声 西寺 109.161770107 37.004874438 沟 F06 WNW 1.84 F11 ENE 1.53 F16 N 1.13 F16 ENE 1.41 F40 WSW 2.39 兔窝 109.163081385 36.585563455 F16 SW 3.33 背庄 109.155084786 36.594431022 F16 SW 1.50 F15 SE 2.73 F12 SSE 3.39 F16 S 2.76 园子 109.185947689 36.592918900 湾 F22 SW 2.21 大野 109.192137659 36.591487887 家安 F22 SSW 2.30 白老 109.194601858 36.583926772 庄 F25 W 2.46 F22 S 3.25 石家 109.200884525 37.001378018 崖 F22 SE 0.43 F42 S 1.66 F25 WSW 1.33 F42 SSE 3.08 沐浴 109.160058107 36.584139203 村 窑湾 109.220001423 36.575998731 村 杏树 109.111267919 37.010646305 沟 老庄 109.151319930 36.590027907 湾村 桥坪 109.204175274 36.592584803 38 《声环境质量 标准》 人群 （GB3096健康 2008）2 类区 标准 曹家 109.205882447 36.585313366 湾 F25 W 0.59 前蛇 109.213408801 36.592774060 沟 F25 N 0.99 F34 W 1.08 F36 S 1.84 F34 ENE 0.60 F33 NNW 0.74 F35 SW 0.97 F45 S 2.37 F36 SE 1.66 F28 NNE 1.31 F33 SSW 2.05 F26 ENE 1.97 薛家 109.222371960 37.003390319 沟 王龙 109.231997518 37.004597313 塔村 后蛇 109.225143218 36.591895368 沟 生 态 环 境 生态环 境质量 土壤、植被、野生动物、水土流失等 生态系统 完整性与 稳定性 1、环境质量标准 （1）环境空气质量标准 根据《环境空气质量标准》（GB3095-2012）功能区标准分类，属于二类环 境空气质量功能区，执行《环境空气质量标准》（GB3095-2012）二级标准，详 见表 3-10。 表 3-10 污染因子 评价 标准 《环境空气质量标准》（GB3095-2012） 二级标准限值（μg/m3） 1 小时平均 24 小时平均 年平均 二氧化硫（SO2） 500 150 60 二氧化氮（NO2） 200 80 40 一氧化碳（CO） 10000 4000 -- 臭氧（O3） 200 160（8 小时） -- 颗粒物（PM10） -- 150 70 颗粒物（PM2.5） -- 75 35 标准来源 《环境空气质量标准》 （GB3095-2012） （2）声环境质量标准 声环境执行《声环境质量标准》(GB3096—2008)2 类区标准，具体见下表 3-11。 39 表 3-11 声环境质量标准(GB3096-2008) 标准值（Leq：dB（A）） 昼间 夜间 60 50 标准来源 《声环境质量标准》（GB3096-2008） 中的 2 类标准 （3）电磁环境：执行《电磁环境控制限值》（GB8702-2014）相关规定： 公众曝露工频电场强度限值为 4kV/m，公众曝露工频磁感应强度限值为 100μT。 2、污染物排放标准 （1）施工期扬尘执行《施工场界扬尘排放限值》（DB61/1078-2017）相关 限值； 表 3-12 序 号 1 2 污染物 施工场界扬尘（总悬浮颗粒物）浓度限值 监控点 施工扬尘 （即总悬浮颗粒 物 TSP） 周界外浓度 最高点 施工阶段 小时平均浓度限值 （mg/m3） 拆除、土方及地基处理 工程 ≤0.8 基础、主体结构及装饰 工程 ≤0.7 周界外浓度最高点一般应设置于无组织排放源下风向的单位周界外 10m 范围内，若 预计无组织排放的最大落地浓度点超出 10m 范围，可将监控点移至该预计浓度最高点附 近。 运营期厨房油烟执行《饮食业油烟排放标准》(试行)（GB18483-2001）相关 标准； 表 3-13 《饮食业油烟排放标准》(试行)（GBl8483-2001） 规模 最高允许排放浓度(mg/m3) 净化设施最低去除效率(%) 备注 小型 2.0 60 本项目 （2）运营期无生产废水产生，升压站职工生活废水经“一体化污水处理设 备”处理后，冬季全部储存在收集池内不外排，其他季节用于风电场和站内绿化， 不外排。 （3）施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011） 中的规定（昼间：70dB，夜间 55dB）；运营期噪声执行《工业企业厂界环境噪 声排放标准》（GB12348-2008）中 2 类标准（昼间：60dB，夜间：50dB）；升 压站厂界执行《工业企业厂界环境噪声排放标准》（GB12348-2008）的 2 类声 40 功能区限值（昼间：60dB，夜间：50dB）。 （4）固体废弃物执行《一般工业固体废物贮存、处置场污染控制标准》 （GB18599-2020）及其修改单中的相关规定，危险废物贮存应执行《危险废物 贮存污染控制标准》（GB18597-2001）及 2013 年修改单相关规定；生活垃圾执 行《生活垃圾填埋场污染控制标准》（GB16889-2008）中有关规定。 （5）电磁污染执行《电磁环境控制限值》（GB8702-2014）表 1“公众暴露 控制限值”规定，为控制本工程工频（50Hz）电场、磁场所致公众暴露，环境 中电场强度控制限值为 4kV/m，磁感应强度控制限值为 100μT。 其他 本项目为风力发电项目，不涉及总量控制指标。 41 四、生态环境影响分析 1、施工期工艺流程 项目施工期约 12 个月，施工过程主要包括道路修整、基础土建、风机及箱 变安装、升压站内部建设、电缆线路施工等，施工期工艺流程及排污环节见图 4-1。 图 4-1 项目施工期工艺流程及排污环节图 施工期 生态环 2、施工期生态环境影响分析 境影响 工程建设将征占当地一定数量的土地，同时工程施工过程中将进行土石方 分析 填挖，包括风电机组基础施工、箱式变基础施工各基础施工等工程，不仅动用 土石方，而且有施工机械及人员活动。施工期对区域生态环境影响主要为对土 地利用结构、植被、野生动物、土壤等的影响。 （1）对土地利用结构的影响分析 项目永久占地包括风机及箱变基础、升压站、集电线路杆塔，总占地面积 为 23404m2，不涉及基本农田，占地类型主要为农用地和未利用地，永久占地 改变了土地使用功能，地表覆盖性质变化，地表原有植被被清除，破坏了原有 生态系统。永久占地将改变土地利用性质，但永久占地面积相对较小，总体对 区域土地利用变化格局影响较小。临时占地主要为施工平台、临时施工道路、 直埋电缆等占地，总占地面积为 170010m2，主要占地类型为农用地和未利用地。 从施工占地性质分析，永久占地施工结束后为永久建筑或硬化场地；施工 42 期道路待施工结束后对路面进行简单平整后并将路面宽度缩窄至 4.5m 作为运 营期检修道路，其中新建道路改变了原有生态环境，变为以道路线性廊道为主 的人工生态环境，但施工期新建道路占比相对较小，对区域土地利用变化格局 影响较小。临时施工占地中除施工道路（新建部分）占地外，对土地利用仅为 短期影响。 （2）对植被的影响分析 ①对占地植被的影响 项目对植被的主要影响表现在风机基础、箱变基础、电缆沟、道路等施工 过程中，地表开挖、地表平整、施工机械碾压等导致的植被破坏。此外，风电 场施工临建设施也需要占地，破坏地表植被。施工过程中，施工范围内的植物 地上部分与根系均被拆除，同时还伤及附近植物的根系，这些将会造成施工区 域植被的破坏，使区域植被生产能力降低。永久占地内的植被破坏一般是不可 逆的，临时占地内的植被破坏具有暂时性，随着施工结束而结束。 从现场调查来看，拟建工程占地内现有植被主要为草丛，草丛的物种均为 本地的优势种和常见种，在施工区域周边地区均有广泛分布。施工结束后采取 相应的措施后植被破坏可得到补偿。 ②施工扬尘对植被的影响 工程施工过程中扬尘主要来自平整场地、地基开挖、物料堆放以及车辆行 驶等。扬尘对植物的不利影响主要表现在扬尘降落在植物叶面上吸收水分形成 深灰色的一层薄壳，降低叶面的光合作用，堵塞叶面气孔，阻碍其呼吸作用； 阻碍水分蒸发，减少调湿和有机体代谢功能，造成叶尖失水、干枯、落叶和减 产，使植物抗逆性下降，从而使其生长能力衰退。项目施工期扬尘对施工区及 周边植被的影响是局部的、短期的，工程结束后影响也会随之消失。 （3）对野生动物的影响分析 ①对鸟类的影响 根据调查，项目区鸟类主要为啄木鸟、小沙百灵、家燕、喜鹊、大嘴乌鸦、 43 麻雀等，在该区域内未发现珍稀野生鸟类及其重要栖息地。 本项目施工期对当地鸟类种群的影响主要是噪声干扰。对鸟类的不利影响 主要表现在破坏部分鸟类的觅食环境，风电场建设中，噪声的影响主要在场地 建设区及其周边邻近地区，鸟类将对噪声影响产生规避反应，暂时远离这一地 区。 施工期内施工噪声对鸟类的影响具有临时性、间歇性的特点，影响程度和 范围较小。在工程完成后，随着施工场地环境的改善，影响会很快消除，项目 施工对鸟类影响不大。 ②对其他野生动物的影响 项目各施工点之间较分散，距离较大，项目区主要野生动物为小型动物， 如黄鼬、狗獾、蒙古兔、花鼠、大仓鼠、小家鼠等，无珍稀野生动物。根据生 态习性特征，野生动物将对噪声等影响产生规避反应，暂时远离这一地区。施 工结束后，随着植被等恢复，动物的生境也将得到恢复，项目施工对野生动物 影响不大。 （4）对土壤的影响分析 工程施工期对土壤的影响主要是占压造成土壤压实和对土壤表层的剥离， 由于挖方取土、填方堆放、土层扰乱以及对土壤肥力和性质的破坏，使占地区 土壤失去其原有的植物生长和农业生产能力。主要影响为对土壤性质、土壤肥 力和土壤污染方面。 ①土壤性质 施工过程中，土石方开挖、堆放、回填及材料堆放、人工践踏、机械设备 碾压等活动将对土壤理化性质产生影响。 土壤耕作层是土壤肥力集中、腐殖质含量高、水分相对优越的土壤，平均 深度一般为 15~25cm，土层松软，团粒结构发达，能够较好的调节植物生长的 水、肥、热条件。地表开挖必定扰乱和破坏土壤耕作层，这种扰乱和破坏，除 令开挖处受到直接的破坏外，挖出的土方的堆放将直接占压开挖处附近的土 44 地，破坏土壤耕作层及其结构。由于耕作层的团粒结构是经过较长的历史时期 形成的，一旦遭到破坏，短期内难以恢复。因此，在施工过程中，项目对土壤 耕作层会产生影响。 无论是自然土壤还是农业土壤，在形成过程中由于物质和能量长期垂直分 异的结果，形成质地、结构、性质和厚度差异明显的土壤剖面构型。工程土石 方的开挖与回填，使原土壤层次混合、原土体构型破坏。土体构型被破坏，将 明显的改变土体中物质和能量的转移和传递规律，使表层通气透水性变差，从 而造成对植物生长、发育影响。 自然土壤在自重作用下，形成上松下紧的土壤紧实度垂直差异。施工过程 中机械碾压，将大大改变土壤的紧实程度，与原有的上松下紧结构相比，不利 于土壤的通气、透水作用，影响植物的生长。 ②土壤肥力 自然土壤中的有机质、氮、磷、钾等养分含量，均表现为表土层远高于心 土层；在土壤肥力的其他方面如紧实度、空隙性、适耕性、团粒结构含量等， 也都表现为表土层优于心土层。施工期土石方的开挖与回填，将扰动甚至打乱 原土体构型，使土壤养分、肥力状况受到影响。本项目土地利用类型主要为草 地，土壤中的养分含量较高，因此在土石方开挖、回填过程中，必须严格对表 层土分层堆放和分层回填，尽量减小施工期工程开挖施工对土壤养分的影响。 ③土壤污染 工程施工过程中会产生施工垃圾，像施工人员产生的塑料垃圾在土壤中难 以降解，将影响土壤耕作和作物的生长。另外施工过程中施工机械的管理及使 用不当产生的机械燃油、润滑油漏损等将污染土壤，且这种污染是长期的。因 此施工时必须对固体废物、施工机械实施严格的管理措施，合理收集处置施工 期固废。 （5）对水土流失的影响分析 ①主体工程 45 主要产生水土流失时段为土建施工期间，土建期工程主要包括场地平整、 塔基开挖、电缆沟开挖等。根据施工特点，场地平整、塔基开挖、电缆沟开挖 等工程在施工过程中将造成对原地表开挖、扰动和再塑，使地表植被遭到破坏， 失去原有固土和防冲能力，易造成水土流失。 ②临时施工道路 新的道路的建设会有临时堆料的占地行为，对堆料占地范围内的植被和地 表土壤造成一定程度的破坏，为水土流失的发生和加剧创造条件。 ③临时堆土区 在主体工程建设过程中，存在建筑材料及土方需要临时堆放，对原地表进 行了扰动。对于临时堆放的土体如不采取临时性的水土流失防护措施，在回填 以前将会发生较大的水土流失。 3、施工期废气环境影响分析 施工阶段产生的废气主要包括施工扬尘及施工机械废气。 （1）施工扬尘 施工期扬尘主要来源于：表土剥离、基础开挖、回填及堆放、场地平整等 过程形成的露天堆场和裸露场地的风力扬尘；建筑材料及土方石运输车辆在施 工道路及施工场地行驶过程中产生的道路扬尘。 土建阶段扬尘产生量主要取决于风速及地表干湿状况。若在春季施工，风 速较大，地表干燥，扬尘量必然很大，将对风电场周围特别是下风向区域环境 空气质量产生较大的影响。 物料运输过程中车辆沿途洒落于道路上的沙、土、灰、渣和建筑垃圾以及 沉积在道路上其它排放源排放的颗粒物，经来往车辆碾压后也会导致粒径较小 的颗粒物进入空气，形成二次扬尘。据调查，一般施工场地内部道路往往为临 时道路，如不及时采取路面硬化等措施，在施工物料及土方石运输过程会造成 路面沉积颗粒物反复扬起、沉降，极易造成新的污染。 （2）施工机械废气 46 项目施工过程中以燃油为动力的施工机械、运输车辆会在施工场地附近排 放少量燃油废气，主要污染物为 NOX、CO 及 CH 等。由于施工机械污染物的 排放源强较小，排放高度较低，排放方式为间断，因此本项目施工期间排放的 这些大气污染物对环境空气产生的影响范围较小，主要局限于施工作业场区， 且影响是短暂的，随着施工的结束而消失，因此不会对周围环境产生较大的不 利影响。 4、施工期废水环境影响分析 （1）施工废水 施工期生产用水主要为混凝土结构养护和施工机械及运输车辆冲洗等，施 工废水主要是在上述施工过程中产生的含有泥浆或砂石的工程废水，该部分废 水中主要污染物为 SS。 （2）生活污水 拟建项目施工高峰期施工人员 200 人，根据实际情况，每人每天生活水量 为 65L，污水量取用水量的 0.8，因此，施工期每天产生生活污水量为 10.4m3/d。 总工期 12 个月，则整个施工期产生的生活污水量为 3744m3/a。生活污水主要 污染物为 COD、BOD5、SS、NH3-N。 5、施工期噪声环境影响分析 施工期需要施工机械，声源较多，其噪声强度较大，在一定范围内会对周 围声环境产生影响。施工期机械噪声具有临时性、阶段性和不固定性等特点， 随着施工的结束，项目施工期噪声对周围声环境的影响就会停止。 本项目主要机械设备噪声值及达标距离见表 4-1。 表 4-1 主要机械设备噪声值及达标距离 序号 机械设备 噪声值（dB(A)） 达标距离（m） 1 2 起重机 挖掘机 91 88 63 45 3 4 5 推土机 钢筋切断机 压路机 90 103 100 57 252 178 6 电焊机 90 57 47 施工噪声源可以近似为点源，根据点声源衰减模式，可计算出各施工机械 的施工场地边界距离， LP=L0-20lg(r/r0) Lp 为符合《建筑施工场界环境噪声排放标准》(GB12523-2011)规定的施工 场界噪声限值，L0 为施工机械设备的噪声值，计算出的各施工机械达标边界距 离示于表 4-1。距离风机最近的村庄为石家崖，其位于风机 F22 东南侧 433m 处， 该距离大于单个施工机械达标边界距离，也大于多台施工机械同时在一起作业 时的达标边界距离，所以施工噪声对敏感点影响较小，另外施工噪声影响特点 为短期性、暂时性，一旦施工活动结束，施工噪声也就随之结束。因此，施工 期对区域声环境影响较小。 6、施工期固体废物 （1）施工建筑垃圾 本项目施工时产生少量建筑垃圾，建筑垃圾收集后堆放于指定地点，其中 可再生利用部分回收出售给废品站，不可再生利用的部分清运到指定的垃圾填 埋场处置。 （2）生活垃圾 在施工期由于施工人员多而且较为集中，整个施工场产生的生活垃圾主要 为废旧塑料袋、剩饭菜、废包装材料、烂水果、果皮、核等，若随丢随扔，对 环境可产生一定的污染，对公共卫生及公众健康会带来不利影响。施工期日最 大施工人数约为 200 人，垃圾产生量按照 0.5kg/d·人计，则施工期间产生的生 活垃圾最大量为 0.1t/d，生活垃圾集中收集后，定期运至生活垃圾填埋场统一 处置。 1、运营期工艺流程 运营期 风电场的生产工艺系统主要是围绕电能的产生和输送过程而设置，产生电 生态环 境影响 能的主要设备为风力发电机组。发电原理是：在有风源的地方，叶片在气流外 分析 力作用下产生力矩驱动风轮转动，将风能转化为机械能，通过轮豰将扭矩输入 48 到传动系统（高速齿轮机电机），通过齿轮增速，经高速轴、联轴节驱动发电 机旋转，达到与发电机同步转速时，将机械能转化为电能，并通过变压器及输 电设施将电能输送到电网。 图 4-2 项目运营期工艺流程及产排污环节图 风力发电机的运行由计算机控制，通过风速仪、风向仪、速、温度、压力 等各种传感器来监测各个部件的运行情况，自动化程度高。当风力机或电网发 生故障时，传感器能检测出故障部位，并预报故障点或故障类型，能及时刹闸 停机，保护风力机安全。当平均风速达到启动风速以上时，盘闸松闸，叶轮开 始转动，通过齿轮箱把低速变为高速，并带动发电机转动。当平均风速达到额 定风速时，发电机并网发电。当平均风速达到切出风速以上时，风力机自动停 机，不受大风的危害。 项目运营期风电场主要污染是风电运行中发电机产生的噪声；风电场产生 的废箱变、风机设备润滑油更换产生的废润滑油以及润滑油桶；运营期升压站 产生的工频电场、工频磁场、设备噪声。 2、运营期生态环境影响分析 （1）对区域植被影响分析 项目运营期风机叶片转动引起的阴影将对周围植被的日照采光产生影响。 运营期叶片阴影将会减少地表的日照时间及日照强度，从而对原有植被带来一 定影响。环评建议在施工结束后恢复地表植被时，可根据风机叶片阴影影响范 围选择植株，在叶片阴影影响范围外选择项目拟建地的原有优势物种；影响范 围内可根据叶片阴影带来的日照强度及日照时间长短的改变有针对性的选择 49 喜阴、耐寒耐旱等能较快适应当地气候及日照情况的植物，这样可减少项目区 风机叶片阴影对植被的影响。 （2）对鸟类的影响分析 由于本项目所在区域不属于鸟类迁徙区域和鸟类栖息地，因此运营期对鸟 类的影响主要是对鸟类飞行的影响。 鸟类一般具有较好的视力，它们很容易发现并躲避障碍物，会趋向改变直 飞行路径，自行避开风机，一般在远离风机 100~200m 的安全距离飞越或由周 围越过风机。鸟类这种明显的绕避风机行为，这就是所谓的风电场“屏蔽效应”， 随着时间的推移改变，鸟类会对风电场逐渐“适应”，从而降低影响。一般情 况下，相应的飞行高度下穿越风电场的鸟类撞击风机的概率只有 0.01%~0.1%， 主要多发于天气恶劣多雾时，因视线不良而撞击风力发电机叶片或塔架。 此外，风电场范围内鸟类日常活动的范围一般较低，在 20m 高的范围内。 鸟类的飞行高度，通常呈季节性变化，夏季平均飞行高度最低，春季次之，秋 季则最高。本项目风机轮毂高度 160m，叶轮直径 200m，叶片扫过区域的高度 在 60m 至 260m 之间，风机与鸟类发生碰撞的区域为离地 60~260m 之间，对于 项目区分布的大多数鸟类而言，其活动范围一般在 20m 高的范围内。因此，风 机的运转会对风电场内的鸟类飞行产生的影响比较小。 本项目风电场范围内各风电机组之间的间距不等，最小间距大于 580m， 此间距足够让小型鸟类穿越，不会干扰其飞行。项目无鸟类觅食地、休息地和 饮水地，在项目所在区域活动的鸟类数量较少，鸟类有敏锐的视力，撞上风机 而死亡是很稀少的，加之一旦发生碰撞事故，其他同伴会得到警告，避开运行 中的风机。 （3）对其他野生动物的影响分析 运营期对其他野生动物的影响主要是风机噪声对其他野生动物的影响。风 机噪声的生态影响主要体现为对野生动物栖息和觅食的影响。 风电机在运转过程中产生较大噪声，对动物将造成一定的驱赶作用。根据 50 报告表预测成果，昼间风机周边噪声达到《声环境质量标准》（GB3096-2008） 2 类标准的距离为 50m；夜间风机周边噪声达 2 类标准的距离约为 200m。由于 大多数鸟类和兽类对噪声具有较高的敏感。在该噪声环境条件下，大多数动物 会选择回避，这将造成动物活动范围的缩减。项目各风机点相距较远，大部分 风机点位距离相距在 400m 以上，风机周边区域有相似生境，因此，野生动物 仍能栖息、觅食，受风机噪声影响较小。 3、运营期废气影响分析 本项目运营过程中无生产工艺废气，项目废气产生于员工食堂油烟废气。 本工程最大按 10 人考虑设计。食用油用量平均按 0.03kg/人·天计，年耗 油为 109.5kg。油烟产生量为总耗油量的 2.83%，经估算，本项目产生油烟量为 3.10kg/a。参照《饮食业环境保护技术规范》（HJ554-2010），食堂拟配置 1 台油烟净化器，油烟去除效率为 60%，配套风机风量为 2000m3/h，经油烟净化 设施处理后的油烟排放量为 1.24kg/a，排放浓度为 0.56mg/m3（按年工作 365 天 ， 每 天 油 烟 排 放 3h 估 算 ） ， 低 于 《 饮 食 业 油 烟 排 放 标 准 （ 试 行 ） 》 （GB18483-2001）中最高允许排放浓度 2.0mg/m3。 4、运营期废水影响分析 本工程运营期无生产废水产生，主要是升压站生活污水排放。 升压站工作人员 10 人，根据《陕西省行业用水定额》（DB61/T943-2020）， 用水量按 65L/（人·d）计，则工作人员生活用水量为 0.65m3/d，237.3m3/a； 污水量按用水量的 80%计，则污水产生量为 0.52m3/d，189.8m3/a。站区生活污 水经化粪池（6m3）处理后进入污水处理设备（处理规模为 0.50m³/h）处理后 存入集水池（容积为 50m³）储存，用于厂区绿化及道路降尘，因此不会对水环 境造成影响。 5、光影影响分析 运行期风电机组不停转动的叶片，在阳光入射方向下，投射到附近即可产 生闪烁的光影。光影影响防护距离等于风机光影长度，以风机与最近民宅距离 51 是否满足作为衡量标准，本次环评就光影影响的距离进行分析。 风机光影长度计算公式为： L=D/tgh0 式中：L——光影长度 m； D——风机高度 m； h0——太阳高度角°； 纬差为拟建风电场地理纬度与冬至日太阳直射点的纬度（φ）之差，当拟 建风电场地理纬度与太阳直射点的纬度分属南北半球时φ取负值。 冬至日逐时太阳高度角计算公式如下： h0=arcsin（sinφ·sinσ+cosφ·cosσ·cosτ） 式中：h0—太阳高度角，rad； φ—当地纬度，deg； σ—太阳赤纬角； τ—太阳时角，在正午时τ=0，每隔一小时增加 15°，上午为正，下 午为负； 太阳方位角计算公示如下： γ=arcsin（cosσ·sinτ/cosh0） 式中：γ—太阳方位角，rad；其他参数含义同前。 风电场 2021 年 12 月 21 日冬至日日出时间为 07:52，日落时间为 17:30， 有效日照时数≥3 小时，因此本次评价风机光影影响时段选取 10:30 时至 13:30 时日照集中时段进行计算。 风电场范围介于东经 109°09'59"～109°24'57"，北纬 36°58'13"～37°02'33" 之间，取风电场内位于风电场中部的风机 F22（东经 109°19'56"、北纬 37°00'24"） 作为代表风机进行光影影响的预测分析，冬至日太阳赤纬角为-23.26°。本项 目风机轮毂中心距地面 160m，风轮直径 200m，则风叶旋转的最高高度为 260m。 计算得到代表风机冬至日 10:30 时至 13:30 时逐时太阳高度角、太阳方位 52 角和投影长度，具体见表 4-2。 表 4-2 本项目冬至日各时段风机光影长度 冬至日时段 10：30 11：00 12：00 13：00 13：30 太阳高度角（度） 26.12 28.10 29.74 28.10 26.12 太阳方位角（度） 23.05 15.64 0.00 -15.64 -23.05 地面投影方向（m） 西北偏北 正北偏西 正北 正北偏东 东北偏北 风机光影长度（m） 530 487 455 487 530 由预测结果可知，冬至日 10:30 时至 13:30 之间，光影长度由大变小，再 由小变大，投影区域也逐渐从风机东西轴线以北的西北偏北、正北偏西、正北、 正北偏东、东北偏北等 5 个大角度逐渐移动，其中最大光影长度出现在上午 10:30 和下午 13：30，为 530m，影响方向为风机西北偏北和东北偏北。第二长 度的光影出现在上午 11：00 和下午 13：00，光影长度 487m，影响方向为风机 正北偏西和正北偏东。 因此确定光影影响范围为风机北侧 530m 为半径的半圆形区域。对照风电 场范围内敏感点分布情况，距离风机最近的村庄石家崖位于风机 F22 东南侧 433m 处，不在风机光影影响区域内，其他居民点均在光影影响距离以外，因 此，项目各机位点对周围村庄的光影无明显不利影响。 6、运营期噪声影响分析 项目运行期的噪声主要是风力发电机运行产生的噪声和升压站主变运行 时产生的噪声。 （1）风力发电机运行产生的噪声影响预测 ①噪声源强 风电机组噪声分为机械噪声和空气动力学噪声。机械噪声主要来自齿轮 箱、轴承、电机，空气动力学噪声产生于风电机组叶片与空气撞击引起的压力 脉动，其中的空气动力学噪声是主要的噪声来源。 根据《中国环境科学》2012 年 5 月浙江大学环境与资源学院环境科学系编 制的《风电机组噪声预测》，在典型风速（8m/s）下，现代风电机组声功率级 在 98~106dB(A)之间，其噪声呈现明显的低频特性。根据设计资料，本次评价 53 选用的 5 兆瓦风机，单个风电机组声功率级取 105dB(A）。 ②预测模式 A、风电场运行期的噪声影响又分为单机影响和机群影响。本项目风力发 电机机群的排列是根据测风塔所测得当地风场参数确定。由于风电机之间相距 较远，不考虑机群间的影响。每个风电机可视为一个点声源，对单台风电机噪 声衰减进行预测。 B、由于风机位于地势较高的山梁上，风机四周地形开阔，风机高度较高 （风机配套轮毂距地面高度为 160m），因此不考虑地面植被等引起的噪声衰 减、传播中建筑物的阻挡、地面反射作用及空气吸收、雨、雪、温度等影响。 C、采用自由声场点声源几何发散衰减模式预测距声源不同距离处的噪声 值： LA=Lw-20lgr-11 式中：LA——噪声源在预测点的 A 声级，dB(A)； Lw——噪声源声功率级，dB(A)； r——噪声源中心至预测点的距离，m。 ③预测结果 本项目风机轮毂中心距地面 160m，以此处作为预测计算的点声源中心， 预测距离地面 1.2m 处的风电机组噪声贡献值（不考虑预测点与风电机组基底 的海拔高度差距）。预测结果见表 4-3。 表 4-3 单台风机噪声衰减计算结果 声源强度 dB （A） 距地面 1.2m 高的水平 距离（m） 50 100 150 200 250 300 105 LA（r） 60.0 54 50.5 48.0 46.0 44.5 ④风机噪声影响分析 根据表 4-3 预测结果分析，按单台风电机点声源考虑，风电机外 200m 噪 声衰减值已满足《声环境质量标准》(GB3096-2008)的 2 类标准要求。本项目各 台风机与村庄的距离均大于 433m，所以本工程运行期不会对附近村庄产生明 54 显噪声影响。 风电场为开放形式，不设场边界，为避免新的声环境敏感点在风机附近建 设引发新的噪声污染情况出现，在风电机外 200m 范围内划定噪声隔离区，禁 止建设住宅、学校、医院等噪声敏感建筑物，并在风电机所在区域提高植被覆 盖度，减小噪声影响。 （2）升压站噪声影响分析 ①预测源强 升压站的噪声主要是变压器高压电器设备运行时所产生的电磁噪声，以中 低频噪声为主，其噪声声压级一般≤65dB(A)，评价噪声源强以 65dB（A）计， 项目噪声源强见表 4-4。 表 4-4 升压 站 项目噪声源强一览表 噪声源位置 声源 名称 数量 (台) 噪声源 dB(A) 参考 距离 排放 规律 备注 距场界距离（m） 东 南 西 北 80 17 23 25.5 主变 压器 1 65 1m 连续 室外 ②预测模式 运用几何衰减点源预测模式（声级衰减只考虑距离衰减）预测本项目建成 运行后，各设备噪声对场界及周围居民区的影响程度。 A、点声源的几何发散衰减模式 LA(r)=LA(r0)-20lg(r/r0) 式中：r0—参考位置距离声源的距离，m； r—预测点距离声源的距离，m； LA(r)—距离声源 r 处的 A 声级，dB（A）； LA(r0)—参考位置 r0 处的 A 声级，dB（A）。 B、预测结果 场界噪声预测结果见表 4-5。 表 4-5 场界噪声预测结果表 噪声值 东场界 55 单位：dB(A) 南场界 西场界 北场界 贡献值 《工业企业厂界环境噪声排放标 准》（GB12348-2008）中 2 类标准 昼 间 26.9 夜 间 26.9 昼 间 40.4 夜 间 40.4 昼 间 37.8 夜 间 37.8 昼 间 36.9 夜 间 36.9 昼间：60dB（A） 夜间：50dB（A） 由预测结果可知，升压站主变压器对场界噪声的贡献值最大为 40.4dB（A） （南厂界），符合《工业企业厂界环境噪声排放标准》（GB12348-2008）中 2 类标准。 结合噪声、光影环境影响分析结论，保守起见，以风机北侧 530m 作为光 影防护区，风机南侧 200m 作为噪声防护区。环评要求以每台风机为圆心，东 西向为轴，轴北侧以 530m 为半径画半圆，轴南侧以 200m 为半径画半圆，作 为本工程的光影噪声联合防护区，风机噪声光影联合防护区示意见图 4-3。 N 图 4-3 风电机组单机光影及噪声环境防护距离图 7、固体废物 项目运营期产生的固体废弃物主要为风电场产生的废箱变、风机设备更换 的废润滑油和润滑油桶、箱式变废油；升压站固体废物主要为变压器废油、废 蓄电池和工作人员生活垃圾。 （1）废箱变 56 本项目风电场内 35kV 箱式变压器采用油浸式变压器。风电场运营期会产 生的少量损坏、报废变压器，产生量约 0.3t/a。根据《国家危险废物名录》 （2021 年），废变压器属于危险废物【HW10 多氯（溴）联苯类废物，代码：900-008-10】。 废变压器更换委托设备生产厂家进行更换，废变压器暂存于升压站危废暂存间 内，及时交有资质单位处置。 （2）风机废油 风机在运转过程中会使用少量润滑油，润滑油分为液态的润滑油和固态的 润滑脂，润滑油的使用部位主要有轮毂、机仓和发电机。润滑油一般不会发生 渗漏，仅在设备密封条件差时才会有少量的渗漏。在风机轮毂和发电机可能发 生渗漏的地方均设有专用润滑油收集桶，在机仓内设置多个专用润滑油收集瓶 以收集可能渗漏的润滑油，收集桶及收集瓶的容积均大于该处润滑油的总用 量，因此润滑油不会散漏到地上。同时巡检人员每天都会对风机进行检查，如 发现收集桶或收集瓶内渗有润滑油，将立即查找渗漏原因，对渗漏处进行密封 处理。 风机设备每 2 年更换一次润滑油，废润滑油产生量约 0.1t/a，根据《国家 危险废物名录》（2021 年），废润滑油属危险废物【HW08 废矿物油与含矿物 油废物，代码：900-214-08】。更换后的废弃润滑油，由风机下方的集油盘收 集，再由危险废物专用收集容器收集后，暂存于危废暂存间，及时交有资质单 位处置。 （3）废润滑油桶 废润滑油桶的产生量较小，产生量约 6 个/a，废润滑油桶属于危险废物 【HW08 废矿物油与含矿物油废物，代码：900-249-08】，暂存于危废暂存间， 及时交有资质单位处置。 （4）箱式变废油 变压器在检修过程会产生废油，产生量约 1.3t/a，箱式变废油属危险废物 【HW08 废矿物油与含矿物油废物，代码：900-214-08】，每个箱式变压器下 57 部设置 1 个事故油池，尺寸为长宽深 2×1.5×1m，池内采用耐酸水泥构筑混凝 土基础，在基础上敷玻璃钢防渗层，外表面采用耐酸花岗岩与环氧树脂胶泥粘 联护面，保证防渗层渗透系数小于 1×10-10cm/s。用于收集变压器废油，收集 后废油于升压站危废暂存间暂存，及时交由有资质单位处置。 （5）升压站变压器废油 主变压器为了绝缘和冷却的需要，装有矿物绝缘油即变压器油，变压器在 事故和检修过程中可能有废油的渗漏，产生量约 9.6t/a。所以升压站内设置事 故油池，事故时废油存于事故油池中，事故后废油暂存于升压站危废暂存间内， 及时交有资质单位处置。 （6）升压站废蓄电池 升压站设备维修及更新产生的废弃零部件（免维修蓄电池等）约 0.1t/a， 暂存于危废暂存间，及时交有资质单位处置。 （7）升压站职工生活垃圾 生活垃圾产生定额按 0.5kg/（d·人）计算，则生活垃圾产生量为 5kg/d， 约 1.83t/a。 生活垃圾集中收集后，定期运至生活垃圾填埋场统一处置。 表 4-6 序号 名称 1 废箱变 2 3 4 5 6 废机油 废润滑油桶 箱式变废油 变压器废油 废蓄电池 7 固体废物产生情况一览表 类别 HW10 多氯（溴）联苯 类废物 生活垃圾 代码 数量 900-008-10 0.3t/a HW08 废矿物油与含 矿物油废物 900-214-08 HW31 含铅废物 900-052-31 -- -- 0.1t/a 6 个/a 1.3t/a 9.6t/a 0.1t/a 1.83t/a 处置方式 暂存于升压站 危废暂存间内， 及时交有资质 单位处置 集中收集后，定 期运至生活垃 圾填埋场统一 处置 8、电磁环境影响分析 风力发电场运行时产生的电磁主要来自于电气设备，此类电磁影响强度较 低，因此，对周围的环境产生危害较小。根据同类风电场建成运行后的调查， 58 风电场的运行对当地产生影响较小。 拟建 110kV 升压站运行后的工频电场、工频磁场可能对周围电磁环境产生 影响，具体详见电磁环境影响专项评价。 9、地下水和土壤环境影响分析 事故状态下油类等污染物下渗到土壤层，会使局部土壤层内污染物含量短 时间内升高，对土壤环境带来一定的影响，随着时间的增加进而对地下水造成 污染。其中油类物质具有滞留性质，影响土壤的通透性，破坏原有土壤结构， 引起植物生物的死亡，使土壤环境恶化。此外，土壤吸附的油类物质还随着地 表水的下渗对土壤层的冲刷作用补充到地下水，经过一段时间后的下渗、径流 后，会对地下水产生一定程度的污染。上层孔隙水受到污染后，由于土壤存在 吸附等作用，加之地下水的循环交替速度较慢，油类污染物对地下水的影响是 长期持久且难彻底治理恢复，其对地下水径流方向的下游地下水、土壤等环境 也将造成一定程度的污染。 10、环境风险影响分析与评价 本项目涉及的危险物质包括变电箱变压油、润滑油、主变压器油等。 （1）风险潜势分析 本工程主要存在危险的物质为变压器油，分散存放于风电场各个箱式变压 器中，其临界量详见表 4-7。 表 4-7 序号 1 2 3 名称 变电箱变压油 润滑油 主变压器油 状态 液态 液态 液态 Q 值计算一览表 CAS 号 最大存在量 qn/t 油类 38.4 油类 0.4 油类 23 项目 Q 值∑ 临界量 Qn/t 2500 2500 2500 Q值 0.01536 0.00016 0.0092 0.02472 当存在多种危险物质时，按以下公式计算物质总量与其临界量比值： 式中：q1，q2，···，qn—每种危险物质的最大存在总量，t； 59 Q1，Q2，···，Qn—每种危险物质的临界量，t； 当 Q＜1 时，该工程环境风险潜势为Ⅰ。 当 Q≥1 时，将 Q 值划分为：（1）1≤Q＜10；（2）10≤Q＜100；（3） Q≥100。 （2）可能影响环境的途径 本项目涉及的危险化学品为变压器油，为油品类物质，若遇到明火将引发 火灾，火灾产生的次生环境污染主要为 CO，将对人体健康产生危害。另外， 若变压器油发生泄漏，油品流入土壤、地表水体将对环境产生严重污染。 （3）环境风险分析 ①大气环境影响 本项目涉及的油品物质储存量较小且处于密闭常温状态，不会对大气环境 产生不良影响。当发生泄漏时，油品溢出后在地面呈不规则的面源分布，油品 发生挥发，对周围大气环境会产生一定影响。一旦泄漏的油品遇火发生火灾， 其未完全燃烧的危险物质在高温下会迅速挥发释放至大气环境，燃烧过程中产 生的伴生/次生污染物也会释放到大气环境，在短时间内对周围大气环境造成不 利影响。 ②地下水环境、土壤环境影响 项目油品发生泄漏，事故状态下油类等污染物下渗到土壤层，使局部土壤 层内污染物含量短时间内升高，对土壤环境带来一定的影响，随着时间的增加 进而对地下水造成污染。 （1）风能资源分析 选址 选线 环境 合理 性分 析 风电场区域已安装 2 座测风塔，测风塔编号为 2716#、2723#，塔高均为 90m。其中 2716#测风塔位于本风电场北部，距离风电场中心约 10km；2723# 测风塔位于本风电场东部区域。 该风电场内 160m 高度风速主要集中在 2m/s～9m/s 风速段，风能主要集中 在 5m/s～11m/s 风速段，无效风速少，风速年内变化小，全年均可发电。 60 根据各测风塔代表年数据统计，得到风电场 160m 高度风速介于 5.19m/s～ 5.42m/s，风功率密度介于 125.1W/m2～139.0W/m2。根据《风电场工程风能资 源测量与评估技术规范》判定该风电场风功率密度等级为 D-1 级，具备开发价 值。综上所述，本项目所在区域风能资源具备开发条件。 （2）风机选址合理性分析 ①项目选址不涉及禁建区、敏感区及生态红线 根据陕自然资预审〔2022〕8 号和延行审用字第 610600202200007 号，项 目主要占地为农用地未利用地，不涉及占用基本农田，不涉及禁建区、敏感区， 项目选址不在生态保护红线划定范围，项目用地可行。 ②与相关政策、规划符合性分析 据前文，结合项目用地合理性分析，项目建设符合《关于规范风电场项目 建设使用林地的通知》（林资发〔2019〕17 号）、《风电场工程建设用地和环 境保护管理暂行办法》（发改能源[2005]1511 号）、《可再生能源产业发展指 导目录》（发改能源[2015]2517 号）、《陕西省人民政府办公厅关于印发“十 四五”生态环境保护规划的通知》（陕政办发〔2021〕25 号）、《延安市国民 经济和社会发展第十四个五年规划纲要》等相关政策、规划要求。 ③环境影响分析 项目产生的污染物在采取本报告提出的污染防治措施后，均能达标排放或 合理处置，对周围环境影响较小。同时，项目噪声达标距离内无居民，对周围 声环境影响较小；项目光影影响范围内无村庄分布，不存在光影扰民现象。 综上所述，风机选址合理。 （3）场地建设条件好 根据区域地质资料，拟建风电所处区域以黄土丘陵地形为主，场地区地势 较开阔便于风电开发和运输、管理，也可减少场地平整土方量；场址区地质构 造稳定，无不良地质作用；周边有对外公路，交通较为便利。 综上，项目选址可行。 61 五、主要生态环境保护措施 1、施工期生态环境保护措施 （1）植被保护措施 ①加强施工人员生态保护教育，施工过程中尽量减少植被破坏，各种施工 活动应严格控制在施工区域内，并将临时占地面积控制在最低限度，以免造成 植被不必要的破坏。 ②在排列风力发电机组时，应尽量避开有植被的地方，减少植被生态环境 破坏。 ③在项目设计中除考虑选择适合当地适生速成树种外，在绿化布局上还应 考虑多树种的交错分布，以增强生态系统的稳定性。绿化树种选择是应避免采 用对当地植被和作物产生生态入侵危害的树种。 施工 期生 态环 境保 护措 施 ④制定详细的植被恢复方案，在施工作业完成后，应种植适应当地自然条 件的优势植被，及时进行植被恢复。 （2）野生动物保护措施 提高施工人员保护意识，严禁捕猎野生动物。施工人员必须遵守《中华人 民共和国野生动物保护法》，严禁在施工区及其周围捕猎野生动物，在施工时 严禁对其进行猎捕。 （3）表土保护措施 项目在挖填土石方作业过程中，施工时，采取“分层开挖、分层堆放、分 层回填压实”原则，保护植被生长层所需的熟土，地表 30cm 厚的表土层堆放在 下层，用无纺布进行隔离，其他土方需采用无纺布进行遮盖，并设置草袋装土 进行拦挡压盖，同时采取洒水降尘措施，减少对土壤理化性质的影响，待施工 结束后将表层土回覆于场区，尽量恢复土壤生产力。 （4）水土流失防治措施 ①风电机组基础场地平整、土方开挖与混凝土浇筑的进度必须按比例进行。 先期进行的场地平整和土方开挖的机座数量，以不影响混凝土浇筑为准，不能 62 预留过多。因为平整的场地植被已遭破坏，表层土壤疏松，预留时间过长，势 必遭受当地大风侵蚀的频率增大，加大风蚀的危害。 ②道路路面要定期洒水，临时堆放的土石料和运输车辆应遮盖；定期对施 工生产生活区空地洒水降尘等。 ③主体施工过程中，特别是汛期或刮风期施工时，为防止开挖填垫后的场 地水蚀和风蚀，对升压变电所、风机区、施工生产生活区等部位布设排水、拦 挡和遮盖等临时防护措施，考虑临时工程的短时效性，选择有效、简单易行易 于拆除且投资小的措施。 2、施工期废气治理措施 （1）施工扬尘防治措施 根据《陕西省大气污染防治条例》、 《陕西省蓝天保卫战 2022 年工作方案》、 《陕西省建筑施工扬尘治理行动方案》、《建筑施工扬尘治理措施 16 条》、《延 安市蓝天保卫战 2022 年工作方案》、 《施工厂界扬尘排放限制》 （DB61/1078-2017） 等文件要求，提出以下措施和要求： ①在对地面开挖时，对于干燥土面应适当洒水，使作业面保持一定的湿度； 回填土方时，在表面土质干燥时适当洒水，防止回填作业时产生扬尘。 ②施工现场必须设置固定垃圾存放点，垃圾应分类集中堆放并覆盖，及时 清运，严禁焚烧、填埋和随意丢弃。 ③施工现场对运输土方、渣土等散装货物的车辆，装载的物料、渣土高度 不得超过车辆槽帮上沿，车斗用苫布遮盖或者采用密闭车斗，严禁沿路遗漏或 抛撒。 ④对工地内部道路、场地要进行硬化或半硬化，其余场地必须绿化或固化， 严禁使用其他软质材料铺设；同时为了减少影响，要求配备专门的清洗设备和 人员负责对出入施工场地口的运输车辆车体和车轮及时冲洗，保证运输车辆不 得携带泥土驶出工地。 ⑤施工现场集中堆放的开挖土方必须覆盖，对易引起扬尘的物料采用绿色 63 遮阳网、密目网进行全部覆盖，严禁裸露；及时清理堆放在场地和道路上的弃 土、弃渣及抛撒料，要适时洒水灭尘，对不能及时清运的，必须采取覆盖等措 施，防止二次扬尘对敏感目标的影响。 ⑥遇到干燥、易起尘的土方工程作业时，尽量缩短起尘操作时间，遇到四 级或四级以上大风天气，应停止土方作业，同时作业处覆以防尘网。 ⑦施工期使用混凝土应使用预拌商品混凝土，不得现场露天搅拌混凝土。 （2）施工机械废气控制措施 ①应采用满足国家排放标准的机械设备、机械车辆等，此外施工机械、运 输车辆采用低含硫量的优质柴油，执行《非道路移动机械用柴油机排气污染物 排放限值及测量方法》（GB20891-2014）。 ②加强机械、车辆的管理和维护保养，尽量减少因机械、车辆状况不佳造 成的空气污染。 3、施工期废水污染防治措施 （1）施工单位应严格执行《建设工程施工场地文明施工及环境管理暂行规 定》，对污水的排放进行组织设计，严禁乱排污染环境。 （2）施工产生的生产废水应设置沉淀池，经沉淀后用于施工作业或施工场 地洒水抑尘。 （3）生活场地旱厕定期清淘，用作农肥，其他生活盥洗水经沉淀池沉淀后 用于施工场地、道路洒水，不外排。 4、施工期噪声污染防治措施 施工期施工作业噪声不可避免，但为减小施工噪声对周围环境的影响，建 设单位必做好施工期间的环境保护工作： （1）建设招标单位将投标方的低噪声、低振动施工设备和相应技术作为中 标的重要内容考虑，将施工过程使用的各类机械及噪声值列入招标文件中。 （2）施工单位应设专人对施工设备进行定期保养和维护，并负责对现场工 作人员进行培训，以便使每个员工严格按操作规范使用各类机械，减少由于施 64 工机械维护不当而产生的噪声。 （3）施工尽量安排在白天进行，尽量缩短工期。 （4）严格施工现场管理，降低人为噪声。 项目施工区域距离声环境敏感目标较远，采取上述措施，可避免施工噪声 对周边环境的明显影响，满足《建筑施工场界噪声限值》(GB12523-2011)的要 求。 5、施工期固体废物污染防治措施 （1）施工期生活垃圾设垃圾桶分类收集，定期运至生活垃圾填埋场统一处 置。 （2）施工期产生的建筑垃圾分类收集，可再生利用部分回收出售给废品站， 不可再生利用的部分清运到指定的垃圾填埋场处置。 1、运营期生态环境保护措施 （1）植被保护措施 ①完善施工期未实施到位的植被保护措施，确保项目建设区内（除永久占 地）植被覆盖率和成活率。 ②保证主体工程完成后生态恢复费用的落实和兑现。 运营 期生 态环 境保 护措 施 ③在项目风机叶片阴影影响范围外选择项目拟建地的原有优势物种；影响 范围内选择喜阴、耐寒耐旱等能较快适应当地气候及日照情况的植物，以减少 项目区风机叶片阴影对植被的影响。 ④项目运营期可能存在主体工程（风电机组等）的维修，在维修过程中， 存在周边植被被占压破坏等情况，因此，需对破坏后植被进行恢复。 （2）鸟类保护措施 ①在风机叶片上描绘对鸟类有警示作用的鹰眼及涂上亚光涂料，防止鸟类 看到转动的风机光亮去追逐风叶。 ②若遇到有撞击受伤的鸟类进行简单处理后要及时送到当地野生动物保护 部门进行救护。 65 ③除必要的照明外，减少夜间灯光投射，减少对鸟类惊扰影响。 （3）其他野生动物保护措施 ①风电场除必要的照明外，减少夜间灯光投射，减少对兽类惊扰影响。 ②防火、禁猎，保护风电场周边草丛，保护动物的生存环境。 ③项目施工期与运行期，如果发现重点保护动物，应及时上报相关部门， 采取有效保护措施，防止项目建设运行对重点保护动物造成不良影响。 2、运营期废气污染防治措施 本项目运营过程中产生的废气主要为员工食堂油烟废气。 针对食堂油烟，本次环评要求安装 1 台油烟净化器（净化效率为 60%）， 处理后的油烟由专用烟道引至房顶排放（其排气筒出口须高于房顶 3m）。其工 艺流程为： 油烟 集气罩 油烟净化器 图 5-1 引风机 排气筒 达标排放 油烟净化器工艺流程简图 经过油烟净化器后，油烟的排放量为 1.24kg/a，排放浓度为 0.56mg/m3，符 合《饮食业油烟排放标准》 （GB18483-2001）中油烟最高允许排放浓度 2.0mg/m3 的要求。 3、运营期废水污染防治措施 （1）污水处理措施及污染物产排情况 升压站站区生活污水污水产生量为 0.52m3/d，189.8m3/a，经化粪池（6m3） 处理后进入污水处理设备（处理规模为 0.50m³/h）处理后存入集水池（容积为 50m³）储存，用于厂区绿化及道路降尘。冬季全部储存在集水池内不外排，其 他季节用于风电场和站内绿化。 （2）污水处理站处理废水达标性分析 建设单位拟建设 1 座处理规模为 0.5m3/h 的污水处理设备，地埋式一体化污 水处理设备由格栅井、调节池、污水处理装置、沉淀池、集水池、消毒装置、 污泥池、风机房、风机、潜水排污泵及水位计、控制电缆和系统控制柜等组成。 66 地埋式一体化污水处理设备及设备预埋件均做加强防腐处理。污水处理工艺见 图 5-2。 图 5-2 污水处理站处理工艺流程 工艺流程简述：废水先经过机械格栅，去除悬浮物及杂质之后自流进入调 节池（污水系统故障、检修时进入事故池），进行水质水量调节，在调节池中 设置穿孔预曝气，同时在调节池内设置潜水排污泵，废水经泵提升至缺氧池， 将大分子有机物水解成小分子有机物后流入好氧池，去除污水中的各种有机物 质、降解污水中的氨氮，同时也使污水中的 COD 值降低到更低的水平。生化后 的污水进入沉淀池对污水进行固液分离，项目采用次氯酸钠进行消毒，去除水 中的大肠菌群等病菌，最后达标出水进入集水池，回用于风电场和站内绿化， 项目废水处理工艺可行。 4、运营期噪声污染防治措施 本项目噪声源主要为风力发电机和升压站主变压器噪声。为降低噪声影响， 项目拟采取的降噪措施有： （1）项目在选购设备时，选用低噪声设备，如风电机选用隔音防震型、变 速齿轮箱为减噪型、叶片选用减速叶片等，运行期加强风电机组的日常保养和 维护，使其良好运行，减小相关机械因素产生的噪声。 （2）环评要求项目在微观风机选址时，对项目区的居民进行进一步详查， 划定以风机为中心，200m 为半径的圆形区域为噪声环境防护区，保证单台风机 距最近居民点距离在 200m 以上，确保居民点噪声满足《声环境质量标准》 67 （GB3096-2008）2 类区标准。同时防护区范围内不得再新建村庄及迁入居民、 学校等敏感点。 （3）升压站合理布局，优化设计，选用低噪声设备，各逆变器、35kV 变 压器设置减震基础。 5、运营期固体废物污染防治措施 风机设备更换的废润滑油、润滑油桶、风电场内废 35kV 变压器、主变压器 废油均属于危险废物，升压站内建设危废暂存间，危险废物暂存危废暂存间后， 及时交有资质单位处置。 因此本次评价要求：建设单位应与有资质单位签订处置协议，同时应严格 按照《危险废物贮存污染控制标准》（GB18597-2001）及修改单、《陕西省环 境保护厅关于进一步加强危险废物简单管理工作的通知》要求，应配套设置符 合危险废物暂存要求的专用贮存容器，做好防渗漏、防火等措施。并且《危险 废物转移联单管理办法》（国家环保总局 5 号令）相关要求对其进行贮存及转 移，危险废物必须填写转移联单。项目应设有专人专职负责危险废物的收集、 暂存和保管，加强对危险废物的管理，保证得到及时处理，防止造成二次污染。 收集后的危废必须委托有危废处置资质的单位进行回收处置。 （1）危险废物暂存与管理 危废暂存间及安放位置严格按照《危险废物储存污染控制标准》 （GB18597-2001）的要求建设，做好防雨、地面防渗、容器防漏，防止二次污 染。 ①危险废物应与其他固体废物严格隔离，其他一般固体废物应分类存放， 禁止危险废物和生活垃圾等一般固废混入；贮存危险废物时应设置防雨、防火、 防雷、防扬尘装置。 ②基础必须防渗，防渗层为 2mm 厚高密度聚乙烯或至少 2mm 厚的其它人 工材料，渗透系数≤10-10cm/s。衬里放在一个基础或底座上，衬里材料与堆放危 险废物相容。 68 ③按《危险废物贮存污染控制标准》（GB18597-2001）及修改单设置警示 标志及环境保护图形标志。 ④装载液体危险废物的容器内须留足够空间，容器顶部与液体表面之间保 留 100mm 以上的空间。不相容的危险废物必须分开存放，并设有隔离间隔断。 ⑤装载危废的容器底部设金属托盘，防漏、防渗、防腐蚀。 ⑥按要求对该项目产生的固体废物，特别是危险废物进行全过程严格管理 和安全处置。 ⑦地面与裙脚用坚固、防渗的材料建造，建筑材料必须与危险废物相容。 （2）危险废物运输 根据中华人民共和国国务院令第 344 号《危险化学品安全管理条例》的有 关规定，在危险废弃物外运至处置单位时必须严格遵守以下要求： 做好每次外运处置废弃物的运输登记，认真填写危险废物转移联单（每种 废物填写一份联单），并加盖公司公章，经运输单位核实验收签字后，接受单 位应当将联单第一联、第二联副联自接受危险废物之日起十日内交付产生单位， 联单第一联由产生单位自留存档，联单第二联副联由产生单位在二日内报送移 出地环境保护行政主管部门；接受单位将联单第三联交付运输单位存档；将联 单第四联自留存档；将联单第五联自接受危险废物之日起二日内报送接受地环 境保护行政主管部门。 （3）事故油池容积的合理性分析 升压站变压器为了绝缘和冷却的需要，装有矿物绝缘油即变压器油。根据 《电力变压器检修导则》（DL/T573-95）规定，一般在投入运行后的 5 年内和 以后每间隔 10 年大修一次，其中包括油箱及附件的检修、变压器油的处理或换 油、清扫油箱并进行喷涂油漆等内容。变压器在事故和检修过程中可能有废油 的渗漏。变压器油属于危险废物，为《国家危险废物名录》2021 版中的“HW08 废矿物油与含矿物油废物”，废物代码为“900-220-08”，危险废物分类为“变 压器维护、更换和拆解过程中产生的废变压器油”。当变电站主变发生事故检 69 修时（经调查了解，此类情况发生的几率非常小），排放的废油全部经排油管 道收集到事故油池，建设单位将事故废油交由有资质的单位处置。 根据《高压配电装置设计规范》（DL/T5253-2018）“第 5.5.3 条屋外单台 电气设备的油量在 1000kg 以上时，应设置贮油或挡油设施。贮油或挡油设施应 大于设备外廓每边各 1000mm，四周应高出地面 100mm。贮油设施应铺设卵石 层，卵石层厚度不应小于 250mm，卵石直径为 50～80mm。当设置有油水分离 措施的总事故油池时，事故油池容量宜按其接入的油量最大一台设备的全部容 量确定。 本工程共有 100MVA 主变压器 1 台，主变压器下方设置 1 处贮油池，贮油 池每边大于主变压器各 1000mm，四周高出地面 100mm，贮油池内铺设卵石层； 主变附近设置 1 处地埋式钢筋混凝土结构事故油池，有效容积为 40m3。根据设 计 资 料 ， 1 台 100MVA 的 变 压 器 油 重 约 为 23000kg 。 变 压 器 油 密 度 约 为 877.6kg/m3 ，假设主变发生事故，则满足全部油量所需的事故油池容积约为 26.21m3，本工程事故油池有效容积为 40m3，满足《高压配电装置设计规范》 （DL/T5253-2018）要求。贮油坑，排油管、事故油池四壁及底面均采用三层防 渗措施，三层防渗措施为防水涂料一层，20mm 厚防水砂浆（1:3 水泥砂浆掺 5% 的防水粉）一层，柔性合成高分子防水材料，能够满足防渗要求，防治废油渗 漏产生污染。 综上，本项目运营期间各类固废均可得到妥善处置，不会产生二次污染， 对周边环境影响较小。 6、地下水和土壤保护措施 为有效防止项目废油跑、冒、滴、漏对地下水造成不利影响，项目采取以 下防渗措施： 表 5-1 拟建项目污染区划分及防渗等级一览表 分区 厂内分区 重点防渗区 化粪池、危废间、贮油坑、事故油池 一般防渗区 消防水池 70 防渗等级 等效黏土防渗层 Mb≥6m， K≤1×10-10cm/s 等效黏土防渗层 Mb≥1.5m， K≤1×10-7cm/s 简单防渗区 除重点防渗区、一般防渗区、厂内绿化 外其他区域 一般地面硬化 重点防渗区：化粪池、贮油坑、事故油池及危废间，该防渗区应采用天然 或人工材料构筑防渗层，保证防渗材料渗透系数≤10-10cm/s。 一般防渗区：消防水池，该防渗区应采用天然或人工材料构筑防渗层，防 渗层的厚度应相当于渗透系数为 1.0×10-7cm/s、厚度 1.5m 的粘土层的防渗性能。 简单防渗区：重点防渗区、一般防渗区、绿化区域以外的区域，该区域只 需做一般地面硬化即可。 为确保防渗措施的防渗效果，工程施工过程中建设单位应加强施工期的管 理，严格按防渗设计要求进行施工，加强防渗措施的日常维护，使防渗措施达 到应有的防渗效果。同时应加强各类设施的环保设施的管理，避免跑冒滴漏。 综上所述，企业在加强管理，强化防渗措施的前提下，对区域地下水环境 和土壤环境造成影响的可能性较小，不会对项目周边区域地下水和土壤产生明 显影响。 7、环境风险分析及防范措施 为使环境风险减小到最低限度，必须加强劳动安全管理，制备完善、有效、 长效的安全防范措施，尽可能降低项目环境风险事故发生的概率。 ①制定应急操作规程，如在规程中应说明事故时的操作步骤，规定抢修进 度，事故处理措施，说明与操作人员有关的安全问题。 ②严禁野外生火、乱丢烟头等可能引发火灾的不良行为；在秋收季节火灾 高风险时期严禁一切野外用火；对进入风机附近的人员进行必要的监管，对进 入的人员及车辆进行细致的检查工作，防止各类火种入场。 ③定期检查库区各种贮存设备，杜绝事故隐患，降低事故发生概率。按计 划检查和更换油品的输送储存设备，并有专门档案记录，以保证设备在寿命期 限内不发生事故。 ④建立严格的环境管理制度，加强对工作人员和运行管理人员的防火意识 和宣传教育，成立防火工作领导小组，进行定期和随机监督检查，发现隐患及 71 时解决，并采取一定的奖惩制度机制，对引起火灾的责任者追究行政和法律责 任。 ⑤建设单位必须保证每个事故油池的容积能满足事故状态下排油的需要。 ⑥严格按照相关防火防爆设计要求和危险物质存贮设计要求进行施工，并 配置相关防护工程设施。 ⑦及时制定突发环境事件应急预案。 8、电磁防范措施 详见电磁环境影响评价专项评价章节。 环境监测计划 建设单位应委托有资质的环境监测站定期对项目进行例行监测。运营期污 染源与环境监测计划见表 5-2。 表 5-2 类别 其他 噪声 生态 监测点位 距离风机最近的 敏感点 升压站四周厂界 各吊装场地 临时施工道路 架线施工场地 电磁 升压站四周厂界 输电线路起点、中 点及终点 污染源与环境监测计划一览表 监测项目 监测频次 执行标准/管护要求 Leq[dB(A)] 1 次/季度 《声环境质量标准》 （GB3096-2008）中 2 类标准 生态恢复状 况、植被覆盖 度等进行跟 踪观测 施工结束 3 年内每 3 个 月观测一次 建设单位派专人及时对恢复的 植被浇水，保证存活率，当个 别株木死亡时，及时更换 工频电场 工频磁场 竣工验收及 有投诉时 《电磁环境控制限值》 （GB8702-2014）中相关规定 项目总投资为 56485.06 万元，其中环保投资 152.13 万元，占项目投资总额 的 0.27%。本工程环保投资见表 5-3。 环保 投资 72 表 5-3 阶 段 污染 类别 废气 废水 施 工 期 噪声 污染源 治理措施、设施 数量 环保投资 （万元） 施工扬尘 施工用地周边彩钢板围挡、运输车辆遮 盖篷布、建筑材料堆放点遮盖篷布 / 2.0 施工现场洒水作业，设置移动式洒水车 1辆 7.0 生活污水 旱厕、沉淀池 各1座 3.0 施工废水 沉淀池 1座 2.0 施工机械 噪声 选用低噪声设备、合理安排作业时间、 禁止夜间施工等 设生活垃圾收集桶，集中收集后定期统 一送至指定垃圾填埋场处理 优先回收利用，不能利用的送至垃圾填 埋场填埋处置 / 2.0 生活垃圾 固废 建筑垃圾 生态 环保投资一览表 若干 / 1.0 植被保护、野生动物保护、表土保护、水土流失防治 10.0 废气 食堂油烟 集气罩+油烟净化器+专用烟道，净化 效率不低于 60% 1套 0.3 废水 生活污水 化粪池、地埋式一体化污水处理设施 1套 23.58 事故池和危险废物暂存间进行重点防 渗 选用低噪声设备；风电机选用隔音防震 型，变速齿轮箱为减噪型，叶片选用减 速叶片等；加强风电机组的日常保养和 维护，使其良好运行 / 40.0 / 计入主体 / 1.0 3个 1.0 / 暂存 20 个 20.0 升压站设事故油池（容积 40m3） 1个 8.25 变压器报废之后暂存于升压站危废暂 存间内，及时交有资质单位处置。 / 1.0 电磁辐射监测 / 5.0 制定应急预案，储备应急物资，定期演练 / 10.0 生态监测，加强对绿化植物的管理与养护，保证成 活率 / 15.0 / 152.13 地下水 升压站设 备噪声 噪声 风机噪声 噪声监测 生活垃圾 运 营 期 废润滑油 固体 废物 废变压器 油 废变压器 电磁 辐射 环境 风险 生态 升压站内设生活垃圾收集桶，集中收集 后定期统一送至指定垃圾填埋场处理 废润滑油统一收集后贮存在润滑油桶 内，暂存于升压站内设置危废暂存间， 由检修人员及时交有资质单位处置 在每个风机下的箱式变压器各处设置 1 个防渗事故油池（容积为 3.0m3） 合计 73 六、生态环境保护措施监督检查清单 内容 施工期 要素 环境保护措施 运营期 验收要求 环境保护措施 验收要求 陆生 生态 1、加强施工人员生态 保护教育，施工过程中 尽量减少植被破坏，各 种施工活动应严格控 制在施工区域内，并将 临时占地面积控制在 最低限度。2、在排列 风力发电机组时，应尽 量避开有植被的地方。 3、在项目设计中除考 虑选择适合当地适生 速成树种外，在绿化布 局上还应考虑多树种 的交错分布，以增强生 态系统的稳定性。绿化 树种选择是应避免采 用对当地植被和作物 产生生态入侵危害的 树种。4、制定详细的 植被恢复方案，在施工 作业完成后，应种植适 应当地自然条件的优 势植被，及时进行植被 恢复。5、提高施工人 员保护意识，严禁捕猎 野生动物。6、项目在 挖填土石方作业过程 中，施工时，采取“分 层开挖、分层堆放、分 层回填压实”原则。7、 风电机组基础场地平 整、土方开挖与混凝土 浇筑的进度必须按比 例进行。 落实 1、完善施工期未实施 到位的植被保护措施。 2、保证主体工程完成 后生态恢复费用的落 实和兑现。3、在项目 风机叶片阴影影响范 围外选择项目拟建地 的原有优势物种；影响 范围内选择喜阴、耐寒 耐旱等能较快适应当 地气候及日照情况的 植物，以减少项目区风 机叶片阴影对植被的 影响。4、项目运营期 可能存在主体工程（风 电机组等）的维修，在 维修过程中，存在周边 植被被占压破坏等情 况，因此，需对破坏后 植被进行恢复。5、在 风机叶片上描绘对鸟 类有警示作用的鹰眼 及涂上亚光涂料，防止 鸟类看到转动的风机 光亮去追逐风叶。6、 风电场除必要的照明 外，减少夜间灯光投 射，减少对兽类惊扰影 响。 落实 水生 生态 无 无 无 无 地表 水环 境 生活营地设旱厕、沉淀 池，旱厕定期清掏，洗 漱废水沉淀后用于洒 水抑尘。 施工废水应设置沉淀 落实 生活废水经“一体化污 水处理设备”后，冬季 全部储存在收集池内 不外排，其他季节用于 风电场和站内绿化。 落实 74 地下 水及 土壤 环境 声环 境 池，经沉淀后用于施工 作业或施工场地洒水 抑尘。 危废暂存间、升压站事 故油池、风机基站下的 事故油池防渗处理，设 置导流设施。 1、采用低噪声设备， 加强设备维护。2、对 现场工作人员进行培 训，以便使每个员工严 格按操作规范使用各 类机械，减少由于施工 机械维护不当而产生 的噪声。3、施工尽量 安排在白天进行，尽量 缩短工期。4、严格施 工现场管理，降低人为 噪声。 落实 厂区分区防渗 落实 《建筑施工场界 环境噪声排放标 准》 （GB12523-20 11） 1、风力发电机选用隔 音防振型，变速齿轮箱 为减噪型，叶片用减速 叶片等。2、以风机为 中心，200m 为半径的 圆形区域为噪声环境 防护区，防护区范围内 不得再新建村庄及迁 入居民、学校等敏感 点。3、加强风电机组 的日常保养和维护。 风机：《风电场噪声 限值及测量方法》 （DL/T1084-2021） 中规定的标准； 升压站《声环境质量 标准》 （GB3096-2008）2 类区标准 振动 无 无 无 无 大气 环境 1、施工过程避免大风 天气进行，物料堆放加 盖篷布，施工场地和道 路定期进行洒水；2、 施工现场必须设置固 定垃圾存放点，垃圾应 分类集中堆放并覆盖， 及时清运。3、封闭车 辆运输物料。4、出入 施工场地的车辆及时 冲洗，不得携带泥土上 路。5、开挖土方集中 堆放，用遮阳网或密目 网全部覆盖，严谨裸 露。6、使用商品混凝 土。7、加强机械、车 辆的管理和维护保养。 《施工场界扬尘 排放限值》 （DB61/10782017） 食堂油烟经集气罩+油 烟净化器+专用烟道净 化后排放，净化效率不 低于 60% 《饮食业油烟排放 标准》 （GB18483-2001）要 求（2.0m3/h） 固体 废物 1、生活垃圾设垃圾桶 分类收集，定期运至生 活垃圾填埋场统一处 置。2、施工期产生的 建筑垃圾分类收集，可 再生利用部分回收出 售给废品站，不可再生 利用的部分清运到指 定的垃圾填埋场处置。 每个箱式变压器下方 设防渗事故油池（20 个，每个容积 3m3）； 废箱变、风机设备更换 满足《危险废物贮存 的废润滑油和润滑油 污染控制标准》 桶、箱式变废油分类收 （GB18597-2001）及 集后存于升压站危险 其 2013 年修改单中 废物暂存间，定期交有 相关规定 资质单位处理；升压站 内设置 40m3 事故油池； 升压站生活垃圾设垃 圾桶，定期运至生活垃 落实 75 圾填埋场统一处置。 电磁 环境 无 无 环境 风险 无 无 环境 监测 无 无 其他 无 无 选择低电磁辐射的 GIS 型配电装备，对设备的 金属附件确定合理的 《电磁环境控制限 外形和尺寸，避免出现 值》（GB8702-2014） 高电位梯度点；做好设 备的检修，确保设备在 良好状态下运行。 防止各类火种入场；加 强对各种仪器设备的 管理并定期检修，及时 发现和消除火灾隐患； 落实 建立严格的环境管理 制度；制定突发环境事 件应急预案等措施。 竣工验收及有投诉时， 《电磁环境控制限 110kV 升压站四周厂界 值》（GB8702-2014） 监测工频电场强度、工 中标准限值要求 频磁感强度 无 76 无 七、结论 本项目属清洁能源开发利用项目，符合国家产业政策及相关规划，项目选址合理， 项目在施工期和运营期将产生生态破坏、废气、废水、噪声及固体废物等，在严格采取 本报告表所提出的各项环境保护措施和生态恢复措施后，项目对周围环境的影响可控。 从环境保护角度分析，本建设项目环境影响可行。 77 贵州金元股份有限公司安塞坪桥 100MW 一期风力发电项目 电磁环境影响专题评价 建设单位（盖章）：安塞金合新能源有限公司 编制日期：2022 年 10 月 78 1、项目概况 安塞坪桥 100MW 风电项目位于陕西省延安市安塞县北部的坪桥镇、 建华镇， 项目新建 20 台单机容量为 5000kW 的风电机组，总装机容量 100MW，配套新建 一座 110kV 升压站，安装 1 台容量为 100MVA 的主变。风电机组采用一机一变 单元接线方式，每台风电机组接一台 5300kVA 升压变压器，将风机端 1.14kV 电 压升至 35kV，然后通过架空线以 35kV 的电压等级接入配套新建风电场 110kV 升压站，升压站以 1 回 110kV 线路接入附近 330kV 方河变电站。110kV 送出线 路不在本次评价范围内，单独立项另行环评。 工程总投资 56485.06 万元，其中环保投资 152.13 万元，占总投资的 0.27%。 2、总则 2.1 编制依据 （1）《环境影响评价技术导则输变电》（HJ24-2020）； （2）《电磁环境控制限值》（GB8702-2014）； （3）《辐射环境保护管理导则电磁辐射监测仪器和方法》（HJ/T10.2-1996）； （4）《交流输变电工程电磁环境监测方法（试行）》（HJ681-2013）； （5）《环境影响评价委托书》，安塞金合新能源有限公司，2022.7； （6）《贵州金元股份有限公司安塞坪桥 100MW 一期风力风电项目可行性 研究报告》，2022.6； （7）建设单位提供的其他有关资料。 2.2 评价等级 根据《环境影响评价技术导则输变电》（HJ24-2020）电磁环境影响评价工 作等级划分依据（详见表 2-1），判定本项目的评价工作等级见表 2-2，最终确 定评价工作等级为二级。 表 2-1 电磁环境影响评价工作等级划分依据表 分类 电压等级 工程 条件 评价工作等级 交流 110kV 变电站 户内式、地下式 三级 79 户外式 1.地下电缆；2.边导线地面投影外两侧 各 10m 范围内无电磁环境敏感目标的 架空线 边导线地面投影外两侧各 10m 范围内 有电磁环境敏感目标的架空线 输电线 路 表 2-2 分类 交流 二级 电压等级 110kV 三级 二级 本项目工作等级确定 工程 变电站 条件 户外式 评价工作等级 二级 2.3 评价因子 项目评价因子见表 2-3。 表 2-3 评价阶段 评价项目 运营期 电磁环境 项目主要环境影响评价因子 现状评价因子 单位 预测评价因子 单位 工频电场强度 V/m 工频电场强度 V/m 工频磁感应强度 μT 工频磁感应强度 μT 2.4 评价标准 电磁环境执行《电磁环境控制限值》（GB8702-2014）表 1 中的限值，详见 表 2-4。 频率 50Hz 表 2-4 公众暴露控制限值 工频电场强度 E（V/m） 工频磁感应强度 B（μT） 4000 100 2.5 评价范围和环境保护目标 根据《环境影响评价技术导则输变电》（HJ24-2020），确定本项目的评价 范围（表 2-5）为升压站站界外 30m。 表 2-5 分类 交流 评价范围 电压等级 110kV 升压站 站界外 30m 3、电磁环境现状评价 根据《环境影响评价技术导则输变电》（HJ24-2020），本项目升压站电磁 环境现状评价采用实测法。 3.1 监测点位 分别在 110kV 升压站四个厂界外 5m 处各布设 1 个监测点，共 4 个监测点， 80 监测点位布设见附图 17。 3.2 监测方法 执行《高压交流架空送电线路、变电站工频电场和磁场测量方法》 （DL/T988-2005）、《交流输变电工程电磁环境监测方法》（HJ681-2013）。实 际测量时，应考虑地形、地物的影响，避开高层建筑物、树木、高压线及金属结 构，尽量选择空旷地测试。 每个监测点位连续测 5 次，每次测量观测时间不小于 15s，并读取稳定状态 的最大值；监测仪器的探头应架设在地面（或立足平面）上方 1.5m 高度处；监 测人员与监测仪器探头的距离应不小于 2.5m。监测仪器探头与固定物体的距离 应不小于 1m。 3.3 监测环境条件 监测环境条件见表 3-1。 表 3-1 监测时间就环境条件 气象条件 监测时间 天气状况 温度（℃） 湿度（RH%） 风速（m/s） 2022.07.22 晴 17.9 67 7.6 2022.07.23 晴 17.9 67 7.6 3.4 监测结果及分析 升压站厂界工频电场强度、工频磁感应强度现状监测结果见表 3-2。 表 3-2 序号 监测点 1 2 3 4 升压站东侧 5m 处 升压站南侧 5m 处 升压站西侧 5m 处 升压站北侧 5m 处 监测结果统计表 工频电场强（V/m） 7 月 22 日 3.791 3.741 3.724 3.758 7 月 23 日 3.757 3.730 3.709 3.743 工频磁感应强度（T） 7 月 22 日 3.754 3.700 3.649 3.724 7 月 23 日 3.711 3.736 3.664 3.651 监测结果表明，本工程区域工频电场强度在 3.709~3.791V/m 之间，工频磁 感应强度在 3.649~3.754μT 之间。工程区域的工频电场强度和工频磁场强度值均 低于《电磁环境控制限值》（GB8702-2014）中频率为 50Hz 的电场、磁场公众 81 曝露控制限值，即以 4000V/m 作为公众曝露工频电场强度限值，以 100T 作为公 众曝露工频磁感应强度限值。 4、电磁环境影响分析评价 根据《环境影响评价技术导则输变电》（HJ24-2020），本项目升压站电磁 环境影响评价工作等级为二级，电磁环境影响预测应采用类比监测的方式。 4.1 类比项目选择及可类比性分析 1、类比项目选择 输变电工程中变电站的工频电场强度和工频磁感应强度等电磁环境影响预 测主要采用类比分析的方法，即在两变电站主变容量及配电装置布置、电压等级、 出线方式等基本一致情况下，通过类比运行期电磁环境影响实测值作为拟建变电 站的预测值，可在一定程度上反映拟建变电站投运后的电磁环境影响。本项目升 压站为户外式电站，主变规模 100MVA，110kV 出线 1 回。类比选择已运行的大 唐澄城 100MW 农光互补光伏发电 110kV 升压站，对比情况见表 4-1，类比监测 报告见附件。 表 4-1 升压站类比情况一览表 项目 类比项目 本项目 类比项目名 称 大唐澄城 100MW 农光互补光 伏发电 110kV 升压站工程 地理位置 渭南澄城县安里镇 贵州金元股份有限公司安塞 坪桥 100MW 一期风力发电项 目 延安市安塞县坪桥镇、建华镇 电压等级 110kV 110kV 主变规模 1×100MVA 1× 100MVA 主变型号 SZ11-100000/110， 115±8×1.25%/37kV SZ11-100000/110， 115±8×1.25%/37kV 占地面积 3870m2 5880 m2 变电站类型 户外布置 35kV 配电室、主变压器及 110kV 构架区由南向北依次 联合布置，110kV 配电装置设 计向北出线。 户外布置 35kV 配电室、主变压器及 110kV 构架区由北向南依 次联合布置，110kV 配电 装置设计向南出线。 架空 架空 平面布置 出线方式 82 可类比性 / / 电压等级 相同 主变容量 一致 主变型号 一致 本项目占 地面积大 类型一致 出线方向 相反 出线方式 一致 1回 出线规模 出线规模 一致 1回 2、可类比性分析 大唐澄城 100MW 农光互补光伏发电 110kV 升压站工程与本项目配套的 110kV 升压站的电压等级、主变容量、主变型号、变电站类型、出线方式、出线 规模均相同；大唐澄城 100MW 农光互补光伏发电 110kV 升压站工程主变与本项 目 110kV 升压站相似，具有类比可行性。 4.2 类比结果分析 陕西秦洲核与辐射安全技术有限公司于 2021 年 10 月 22 日对大唐澄城 100MW 农光互补光伏发电 110kV 升压站进行了现状监测，监测期间设备运行正 常。该升压站平面布置及监测点位布置见图 4-1。大唐澄城 100MW 农光互补光 伏发电 110kV 升压站监测期间气象条件见表 4-2，监测结果见表 4-3，类比监测 报告见附件。 表 4-2 项目 升压站四周围墙 外 气象条件 监测日期 天气状况 2021.10.22 晴 表 4-3 温度（℃） 湿度（%） 风速（m/s） 27.5 1.35 监测结果统计表 序号 监测点位 距离地面高度（m） 1 2 3 4 东厂界外 5m 南厂界外 5m 西厂界外 5m 北厂界外 5m 10m 15m 20m 25m 升压站西厂 30m 界衰减断面 35m 40m 45m 50m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 5 9 工频电场强 度（V/m） 50.44 3.03 37.11 151.40 27.83 19.13 13.23 10.39 8.71 7.80 6.42 5.18 4.51 工频磁感应 强度（T） 0.0586 0.1502 0.1823 0.3399 0.0711 0.0543 0.0362 0.0265 0.0220 0.0185 0.0161 0.0115 0.0098 监测结果表明，大唐澄城 100MW 农光互补光伏发电 110kV 升压站四周工频 电场强度为 3.06~151.40V/m，工频磁感应强度为 0.0586~0.3399T，西厂界围墙外 5m 至 50m 处 的 工 频 电 场 强 度 为 4.51~27.83V/m ， 工 频 磁 感 应 强 度 为 83 0.0098~0.071T，均满足《电磁环境控制限值》（GB8702-2014）中频率为 50Hz 的电场、磁场公众曝露控制限值（工频电场强度 4kV/m，工频磁感应强度 100μT）。 类比可知，本项目运营期工频磁场强度、工频磁感应强度可以满足《电磁环境控 制限值》（GB8702—2014）中频率为 50Hz 的电场、磁场公众曝露控制限值（电 场强度≤4000V/m，磁感应强度≤100μT）。 图 4-1 类比项目平面布置图及监测点位示意图 4.3 环境敏感目标的电磁环境影响 根据现场勘察，本项目评价范围内无居民、学校、医院等环境敏感目标，因 此，升压站运行产生的电磁环境不会对周围环境造成影响。 5、环保措施 （1）在设备的高压导电部件上设置不同形状和数量的均压环（或罩），以 84 控制导体、瓷件表面的电场分布和强弱，避免或减少电晕放电。 （2）在满足经济技术的条件下选用低辐射设备，对于变电站设备的金属附 件，如吊夹、保护环、保护角、垫片和接头等，确定合理的外形和尺寸，以避免 出现高电位梯度点，所有的边、角都应挫圆，螺栓头也打圆或屏蔽，避免存在尖 角和凸出物；使用设计合理的绝缘子，尽量使用能改善绝缘子表面或沿绝缘子串 电压分布的保护装置。在安装高压设备时，保证所有的固定螺栓都可靠拧紧，导 电元件尽可能接地或连接导线电位。 6、专项评价结论 本项目升压站拟建地电磁环境现状监测值均满足《电磁环境控制限值》 （GB8702-2014）规定的标准限值；通过类比监测推断，升压站运行后，工频电 场强度和工频磁感应强度可以满足《电磁环境控制限值》（GB8702-2014）规定 的标准限值（电场强度≤4000V/m，磁感应强度≤100μT）。从电磁环境保护角度 来看，本项目建设环境是可行的。 85 附图 1 项目地理位置图 1664m 2760 3079m 图例 风机 3245m 场址范围 升压站 村庄 比例尺为 1:50000 附图 2 项目平面布置及四邻关系图 1967m 图例 风机 新建道路 改建道路 利用道路 升压站 附图 3 道路走向图 附图 4 延安市环境管控单元图 图例 风机 场址范围 升压站 附图 5 风电场风机总平面图布置图 附图 6 110KV 升压站总平面布置图 附图 7 110KV 升压站断面图 附图 8 35KV 集电线路走向示意图 附图 9 35kV 架空线路绝缘子串组装图 附图 10 杆塔一览图 附图 11 施工总进度表 附图 12 陕西省重点开发区域分布图 项目位置 附图 13 陕西省生态功能区划图 附图 14 土地利用类型图 附图 15 植被类型图 附图 16 土壤侵蚀图 图例 电磁监测方案 附图 17 升压站电磁监测布点图
