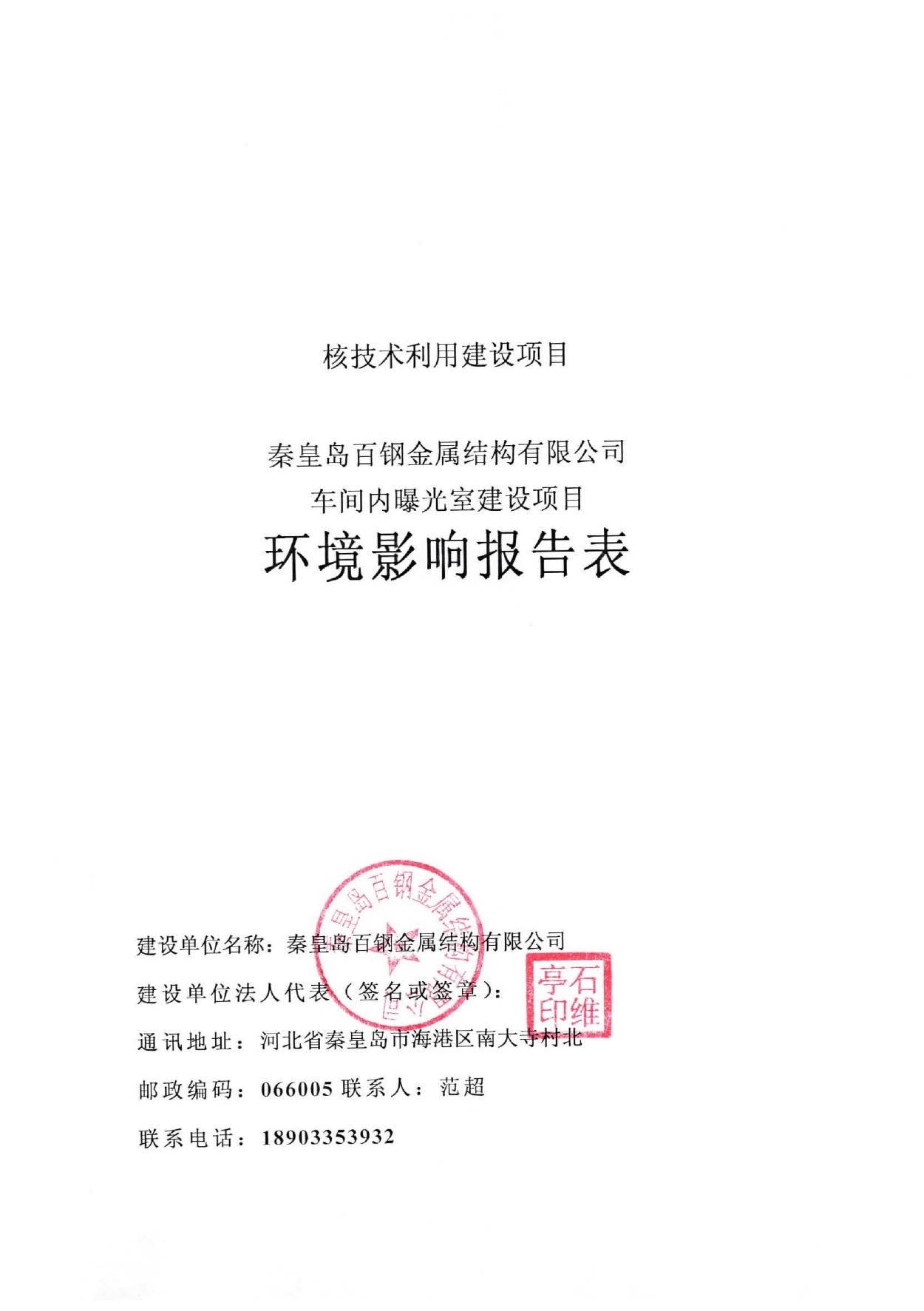

核技术利用建设项目 秦皇岛百钢金属结构有限公司 车间内曝光室建设项目 环境影响报告表 秦皇岛百钢金属结构有限公司 二 0 二 0 年十月 中华人民共和国生态环境部制 目录 表 1 项目基本情况 ........................................................................................................................... 1 表 2 放射源 ...................................................................................................................................... 5 表 3 非密封放射性物质 ................................................................................................................... 5 表 4 射线装置................................................................................................................................... 6 表 5 废弃物（重点是放射性废弃物）............................................................................................. 7 表 6 评价依据................................................................................................................................... 8 表 7 保护目标与评价标准.............................................................................................................. 10 表 8 环境质量和辐射现状............................................................................................................... 13 表 9 项目工程分析和源项.............................................................................................................. 15 表 10 辐射安全与防护 ................................................................................................................... 19 表 11 环境影响分析 ....................................................................................................................... 22 表 12 辐射安全管理 ....................................................................................................................... 32 表 13 结论与建议 ........................................................................................................................... 38 表 14 审批 ...................................................................................................................................... 41 本报告表的附图与附件 .................................................................................................................. 44 表 1 项目基本情况 建设项目名 称 秦皇岛百钢金属结构有限公司车间内曝光室建设项目 建设单位 秦皇岛百钢金属结构有限公司 法人代表 石维亭 注册地址 河北省秦皇岛市海港区南大寺村北 建设地点 河北省秦皇岛市经济技术开发区腾飞路 16 号 立项审批部 门 联系人 秦皇岛经济技术开 发区行政审批局 项目环保 建设项目总 20 投资（万 投资（万元） 元） 建设性质 范超 批准文 号 3 ■新建□改建□扩建□其他 联系电话 18903353932 冀秦区备字[2020]182 号 投资比例（环保投 资/总投资） 占地面积 （m2） 15% / □销售 □Ⅰ类□Ⅱ类□Ⅲ类□Ⅳ类□Ⅴ类 □使用 □Ⅰ类（医疗使用）□Ⅱ类□Ⅲ类□Ⅳ类□Ⅴ类 □生产 □制备 PET 用放射性药物 □销售 / □使用 □乙□丙 □生产 □Ⅱ类□Ⅲ类 □销售 □Ⅱ类□Ⅲ类 ■使用 ■Ⅱ类□Ⅲ类 放射源 应 用 类 型 非密封 放射性 物质 射线 装置 其他 项目概述 1.1 建设单位概况 秦皇岛百钢金属结构有限公司原位于秦皇岛市海港区南大寺村北，主要利用 X 射线探伤机对送检的预制件及小型焊接工件进行无损检测工作。因业务发展及 公司规模的扩大，公司购置秦皇岛市经济技术开发区腾飞路 16 号建筑物作为新 的工作办公场所，新办公场所为三层建筑，占地面积 800m2，内部建设办公室、 曝光室、接待室等功能房间。秦皇岛经济技术开发区行政审批局已对“秦皇岛百 1 钢金属结构有限公司车间内曝光室建设项目”进行备案，备案编号：冀秦区备字 [2020]182 号。 秦皇岛百钢金属结构有限公司现持有原秦皇岛市环境保护局颁发的辐射安 全许可证，证书编号：冀环辐证[C0196]，许可的种类及范围为使用Ⅱ类射线装 置，有效期至 2022 年 11 月 07 日。 1.2 项目概况 秦皇岛百钢金属结构有限公司现有探伤模式主要为室外现场探伤，为使探伤 工作更加灵活方便，公司在新购置办公场所内新建 1 座曝光室，利用 1 台已取得 环评手续的工业 X 射线探伤机对送检的工件进行无损检测。新建曝光室位于办公 场所内一层东部，为单层实体结构。本项目涉及 1 个曝光室和 1 台 X 射线探伤 机。 根据《放射性同位素与射线装置安全许可管理办法》（生态环境部部令 第 7 号）及《建设项目环境影响评价分类管理名录》(2018 年 4 月 28 日修改)核与 辐射类别第 191 号，生产、使用Ⅱ类射线装置的单位，应当组织编制环境影响报 告表。因此，秦皇岛百钢金属结构有限公司委托我单位对其工业 X 射线探伤核 技术利用项目进行环境影响评价。 本项目涉及的 X 射线探伤机主要技术参数见表 1-1。 表 1-1 本项目涉及的 X 射线探伤机主要技术参数表 管电压 管电流 序号 装置名称 类别 设备型号 数量 (kV) (mA) 1 X 射线探伤机 Ⅱ类 300 5 1 XXQ-3005B 备注 定向 1.3 项目选址及周边保护目标情况 秦皇岛百钢金属结构有限公司位于秦皇岛市经济技术开发区腾飞路 16 号， 公司四周为院内空地。 本项目 X 射线曝光室位于公司 1 层内东部，曝光室北侧、东侧为公司墙体、 西侧为公司内其他区域，南侧为操作间。曝光室北距 1#办公楼 25m，东北距 2# 办公楼 30m，东距 3#办公楼 8m，东南距 4#办公楼 30m，南距 5#办公楼 26m， 西距厂房 40m。 本项目将射线装置使用场所及周边 50m 范围内的人员作为保护目标，主要 为操作射线装置的职业工作人员、本公司内其他公众人员、周边办公楼内公众人 员及周边偶尔逗留的公众人员。 公司地理位置图见附图 1，周边关系图见附图 2，曝光室平面布置图见附图 2 4。 1.4 原有核技术利用项目许可情况 1.4.1 原有核技术利用项目环保手续情况 2012 年 8 月，秦皇岛百钢金属结构有限公司委托编制了《X 射线野外探伤 作业项目环境影响报告表》，建设内容为购置使用 2 台 X 射线探伤机，其中 1 台为定向 XXQ-3005B 型 X 射线探伤机，管电压 300kV，管电流 5mA，另 1 台 为周向 XH-2505X 型 X 射线探伤机，管电压 250kV，管电流 5mA，均为Ⅱ类射 线装置。2012 年 10 月 26 日，原河北省环境保护厅对该项目予以审批，审批文 号“冀环辐审[2012]119 号”。 2017 年 7 月 5 日，原秦皇岛市环境保护局对《秦皇岛百钢金属结构有限公 司 X 射线探伤无损检测应用项目》进行了竣工环境保护验收，验收内容为探伤 工作方式为野外现场探伤，使用 3 台 X 射线探伤机，型号分别为定向 XXQ-3005B 型、定向 XXQ-2505 型、周向 XXH-2505ZC 型，管电压分别为 300kV、250kV、 250kV，管电流均为 5mA，均为Ⅱ类射线装置。验收意见文号“秦环辐验[2017]1 号”。验收内容探伤机数量与环评批复内容相比，增加 1 台周向 XXH-2505ZC 型 探伤机；原环评批复周向 XH-2505X 型探伤机变为定向 XXQ-2505 型探伤机。验 收内容中变更及新增的探伤机均小于环评批复的最大能量探伤机，且按照最大能 量探伤机进行验收。因此，秦皇岛百钢金属结构有限公司验收情况合理可行。 秦皇岛百钢金属结构有限公司现持有原秦皇岛市环境保护局颁发的辐射安 全许可证，证书编号：冀环辐证[C0196]，许可的种类及范围为使用Ⅱ类射线装 置，有效期至 2022 年 11 月 07 日。 公司已许可使用的 X 射线探伤机主要技术参数见表 1-2。 表 1-2 公司已许可的 X 射线探伤机主要技术参数表 序号 装置名称 设备型号 类别 用途 使用场所 1 X 射线探伤机 XXH-2505ZC Ⅱ类 工业探伤 野外探伤 2 X 射线探伤机 XXQ-2505 Ⅱ类 工业探伤 野外探伤 3 X 射线探伤机 XXQ-3005B Ⅱ类 工业探伤 野外探伤 1.4.2 辐射安全管理情况 (1)辐射防护管理机构基本情况 为了做好辐射防护的管理工作，确保射线装置正常使用，避免发生辐射事故， 秦皇岛百钢金属结构有限公司成立了以总经理为组长及各部门负责人为成员的 3 辐射防护管理机构，负责辐射安全管理，制定有关管理制度，针对防范措施失效 和未落实防范措施的部门提出整改意见，对已发生辐射事故的现场进行组织协 调、上报、组织救援等工作。 (2)制定规章制度及落实情况 秦皇岛百钢金属结构有限公司制定了《辐射事故应急预案》、 《辐射工作人员 培训/再培训管理制度》、《射线装置安全防护管理制度》、《X 射线探伤机操作规 程》、《设备维护保养制度》、《辐射工作人员个人剂量管理制度》、《监测方案》、 《监测仪表使用与校验管理制度》等规章制度，基本得到有效落实，截止目前秦 皇岛百钢金属结构有限公司未发生辐射安全事故。 (3)工作人员培训情况 秦皇岛百钢金属结构有限公司目前设置有 5 名辐射工作人员，全部参加环保 部门组织的辐射安全与防护培训并取得合格证书，均持证上岗。本项目安排 2 人从事曝光室探伤工作，为内部调剂，不新增辐射工作人员。 （4）个人剂量监测情况 秦皇岛百钢金属结构有限公司所有辐射工作人员均佩戴个人剂量计，公司 个人剂量监测目前由秦皇岛秦康卫生检测服务有限公司承担，根据公司提供资 料，2019~2020 年连续四个季度的个人剂量检测报告，辐射工作人员所受辐射 剂量值均未超过相关标准限值要求。 4 表 2 放射源 序号 核素名称 总活度（Bq）/活度（Bq）×枚数 类别 活动种类 用途 使用场所 贮存方式与地点 备注 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 注：放射源包括放射性中子源，对其要说明是何种核素以及产生的中子流强度（n/s） 。 表 3 非密封放射性物质 序号 核素名称 理化性质 活动种类 实际日最大操作 量（Bq） 日等效最大操 作量（Bq） 年最大用量 （Bq） 用途 操作方式 使用场所 贮存方式与 地点 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 注：日等效最大操作量和操作方式见《电离辐射防护与辐射源安全基本标准》（GB18871-2002） 。 5 表 4 射线装置 （一）加速器：包括医用、工农业、科研、教学等用途的各种类型加速器 序号 名称 类别 数量 型号 加速粒子 最大能量（MeV） 额定电流（mA） /剂量率（Gy/h） 用途 工作场所 备注 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / （二）X 射线机，包括工业探伤、医用诊断和治疗、分析等用途 序号 名称 类别 数量 型号 最大管电压 （kV） 最大管电流 （mA） 用途 工作场所 备注 1 X 射线探伤机 Ⅱ类 1 XXQ-3005B 300 5 探伤 室内 定向 / / / / / / / / / / / / / / / / / / / / （三）中子发生器，包括中子管，但不包括放射性中子源 序号 名称 类别 数量 型号 氚靶情况 最大管电压 （kV） 最大靶电流 （mA） 中子强度 （n/s） 用途 工作场所 备注 活度（Bq） 贮存方式 数量 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 6 表 5 废弃物（重点是放射性废弃物） 名称 废定 影 液、 废显 影液 废胶 片 臭 氧、 氮氧 化物 气体 状态 液态 固态 气态 核素 名称 / / / 活度 / / / 月排放量 年排放总量 40L 10 张 极少量 400L 100 张 极少量 排放口 浓度 暂存情况 最终去向 暂存于公 司内危废 间 定期送有 危废处置 资质的单 位进行处 置 / 暂存于公 司内危废 间 定期送有 危废处置 资质的单 位进行处 置 / 机械通风 排出曝光 室 排入室外 大气，短暂 时间后分 解转化 / 注：1.常规废弃物排放浓度，对于液态单位为 mg/L，固体为 mg/kg，气态为 mg/m3，年排 放总量用 kg。 2.含有放射性的废物要注明，其排放浓度、年排放总量分别用比活度（Bq/L 或 Bq/kg 或 Bq/m3）和活度（Bq） 。 7 表 6 评价依据 （1）《中华人民共和国环境保护法》，主席令第九号，2015 年 1 月 1 日起施行； （2）《中华人民共和国放射性污染防治法》，主席令第六号，2003 年 10 月 1 日起施行； （3）《中华人民共和国环境影响评价法》(2018 修正版)，2018 年 12 月 29 日起施行； （4） 《射线装置分类》，环境保护部、国家卫生和计划生育委员会，[2017]66 号公告，2017 年 12 月 6 日起施行； （5）《辐射环境保护管理导则—核技术利用建设项目环境影响评价文件 的内容和格式》（HJ/T10.1-2016），2016 年 4 月 1 日起施行； 法规 文件 （6）《建设项目环境影响评价分类管理名录》，2018 年 4 月 28 日起施 行； （7）《突发环境事件信息报告办法》，环境保护部令第 17 号，2011 年 4 月 18 日起施行； （8）《河北省辐射污染防治条例》，河北省人民代表大会常务委员会， 2020 年 7 月 30 日起施行； （9）《放射性同位素与射线装置安全和防护条例》，中华人民共和国国 务院令 第 449 号，2019 年 3 月 2 日起施行； （10）《放射性同位素与射线装置安全和防护管理办法》，环境保护部 令 第 18 号，2011 年 5 月 1 日起施行； （11）《放射性同位素与射线装置安全许可管理办法》，生态环境部部 令 第 7 号，2019 年 8 月 22 日起施行。 （1）《电离辐射防护与辐射源安全基本标准》（GB18871-2002）； （2）《500kV 以下工业 X 射线探伤机防护原则》（GB22448-2008）； 技术 标准 （3）《工业 X 射线探伤射线防护要求》（GBZ117-2015）； （4）《工业 X 射线探伤室辐射屏蔽规范》（GBZ/T250—2014）； （5）《辐射环境监测技术规范》（HJ/T61-2001）； 8 （6）《环境地表γ辐射剂量率测定规范》（GB/T14583-93）； （7）《危险废物贮存污染控制标准》(GB18597-2010)和修改单(环保部公 告 2013 年第 36 号)。 （1）秦皇岛百钢金属结构有限公司车间内曝光室建设项目委托书、承诺 书； （2）《秦皇岛百钢金属结构有限公司车间内曝光室建设项目辐射环境监 测报告》(报告编号：HJS2020092201)； （3）秦皇岛百钢金属结构有限公司提供的其他可行性资料。 其他 9 表 7 保护目标与评价标准 评价范围 本项目利用 X 射线探伤机对工件进行无损检验，射线装置运行过程中会产 生 X 射线，根据《辐射环境保护管理导则 核技术利用建设项目 环境影响评价 文件的内容和格式》(HJ10.1-2016)，确定本项目评价范围为射线装置所在场所实 体屏蔽物边界外 50m 的范围，主要包括本公司内各功能房间、公司外 1#、2#、 3#、4#、5#办公楼、厂房等及周边空地道路等。评价范围见图 7-1，周边环境描 述见表 7-1。 图 7-1 本项目评价范围示意图 方位 表 7-1 距离(m) 本项目新建曝光室周围环境描述 环境描述 N 25～50 1#办公楼 NE 30～50 2#办公楼 E 8～40 3#办公楼 SE 30~50 4#办公楼 S 1.0 操作位 S 26~50 5#办公楼 W 0~25 公司内其他功能房间 W 40~45 厂房 保护目标 本项目所用 X 射线探伤机为Ⅱ类射线装置，污染因素为 X 射线，本项目保 护目标主要为射线装置使用场所及周边 50m 范围内的人员，即操作射线装置的 10 职业工作人员和周围的公众人员。 本项目保护目标情况详见表 7-2。 表 7-2 本项目保护目标一览表 方位 距离(m) 保护目标 N 25～50 1#办公楼内公众人员 NE 30～50 2#办公楼内公众人员 E 8～40 3#办公楼内公众人员 SE 30~50 4#办公楼内公众人员 S 1.0 职业工作人员 S 26~50 5#办公楼内公众人员 W 0~25 公司内公众人员 W 40~45 厂房内公众人员 四周 -- 偶尔停留的公众人员 评价标准 职业工作人员辐射剂量约束值 根据《电离辐射防护与辐射源安全基本标准》（GB18871－2002）的规定： 职业工作人员年平均有效剂量为 20mSv/a；结合本项目实际情况，以年平均 有效剂量限值的 1/4，即 5mSv/a 作为本项目职业工作人员的年剂量约束值。 公众人员辐射剂量约束值 根据《电离辐射防护与辐射源安全基本标准》（GB18871-2002）的规定： 公众人员的年有效剂量限值为 1mSv/a；根据本项目实际情况，以年平均有 效剂量限值的 1/4，即 0.25mSv/a 作为本项目公众人员的年剂量约束值。 职业工作人员周剂量参考控制水平 根据《工业 X 射线探伤放射防护要求》（GBZ117-2015）的规定： 人员在关注点的周围剂量参考控制水平，对职业工作人员不大于 100μSv/ 周，即 100μSv/周作为本项目曝光室外职业工作人员的周剂量参考控制值。 公众人员周剂量参考控制水平 根据《工业 X 射线探伤放射防护要求》（GBZ117-2015）的规定： 人员在关注点的周围剂量参考控制水平，对公众不大于 5μSv/周，即 5μSv/ 周作为本项目曝光室外公众人员的周剂量参考控制值。 曝光室外剂量参考控制水平 根据《工业 X 射线探伤放射防护要求》(GBZ117-2015)的规定： 关注点最高周围剂量当量率参考控制水平不大于 2.5μSv/h，本项目取 11 2.5μSv/h 作为曝光室屏蔽墙外关注点最高周围剂量当量率参考控制值。 X 射线探伤作业分区设置要求 根据《工业 X 射线探伤放射防护要求》（GBZ117-2015）的规定： 在有探伤室情况下，一般将探伤室墙壁围成的内部区域划为控制区，与墙壁 相邻的外部区域划为监督区。本项目将曝光室屏蔽体围成的内部区域划为控制 区，与屏蔽体相邻的外部区域划为监督区。 12 表 8 环境质量和辐射现状 环境质量和辐射现状 1、项目地理和场所位置 秦皇岛百钢金属结构有限公司拟在秦皇岛经济技术开发区腾飞路 16 号购置 办公楼内新建曝光室 1 座，使用已有 X 射线探伤机对送检的工件进行无损检测， 拟建曝光室位于公司厂房东侧。公司周边关系图见附图 2。 2、评价对象、监测因子和监测点位 评价对象：对曝光室及周围辐射环境质量进行监测评价； 监测因子：X-γ辐射空气吸收剂量率； 监测点位：本次监测点位布设在拟建曝光室四周围墙外、主要环境保护目标 处。具体监测点位见图 8-1。 3、质量保证体系 （1）合理布设监测点位，保证各监测点为布设的科学性和可比性。 （2）监测方法采用国家有关部门颁布的标准，监测人员经考核并持有合格 证书上岗。 （3）监测仪器每年定期经剂量部门检定，检定合格后方可使用。 （4）每次测量前、后均检查仪器的工作状态是否正常，并用检验源对仪器 进行校验。 （5）由专业人员按操作规程操作仪器，并做好记录。 （6）监测报告严格实行三级审核制度，经过校验、审核，最后由技术总负 责审定。 4、监测单位和时间 核工业航测遥感中心根据监测方案及布点要求，于 2020 年 9 月 22 日对本项 目曝光室及周边环境现状进行了监测，并出具了监测报告，报告编号为： HJS2020092201。 5、监测仪器 环境监测用剂量率仪，仪器型号/规格：FH40G+FHZ672E-10。仪器检定有 效期：2020 年 6 月 19 日~ 2021 年 6 月 18 日。 6、监测结果及统计分析 监测结果见表 8-1。 13 表 8-1 环境空气吸收剂量率监测结果 空气吸收剂量（nGy/h） 编号 监测点位描述 1 拟建曝光室北侧围墙外 113～119 115 2 拟建曝光室东侧围墙外 105～113 108 3 拟建曝光室南侧围墙外 114～123 118 4 拟建曝光室西侧围墙外 110～121 116 5 本项目办公楼二层 148～150 149 6 1#办公楼处 87.6～89.8 88.5 7 2#办公楼处 86.3～92.4 89.8 8 3#办公楼处 102～105 103 9 4#办公楼处 89.8～93.3 91.8 10 5#办公楼处 120～126 123 11 西侧厂房处 83.9～85.7 84.6 范围值 均值 1 4 N 5 2 7 6 8 11 10 9 3 图 8-1 监测点位布点图 根据《河北省环境天然贯穿辐射水平调查研究》（河北省放射环境管理站， 1990），秦皇岛市天然放射性水平为（42.4~131.9）nGy/h 之间。由表 8-1 可知， 各检测点辐射剂量率平均水平为(83.9～150)nGy/h，基本处于秦皇岛市天然贯穿 辐射剂量率环境本底水平值。 14 表 9 项目工程分析和源项 工程设备和工艺分析 9.1 工程概况 秦皇岛百钢金属结构有限公司在新购置办公场所内新建 1 座曝光室，曝光室 为单层实体结构，利用 1 台已取得环评手续的已有工业 X 射线探伤机对送检的 工件进行无损检测。探伤机型号为定向 XXQ-3005B 型，管电压 300kV，管电流 5mA，为Ⅱ类射线装置。 9.2X 射线探伤机工作原理 工业 X 射线探伤机由 X 射线管和高压电源组成，核心部件是 X 射线管。它 是一个内真空的玻璃管，由阴极和阳极组成，阴极通常是装在聚焦杯中的钨制灯 丝，阳极靶则根据应用的需要，由不同材料制成各种形状，一般采用高原子序数 的难熔金属如钨、铂、金等制成。当灯丝通电加热时，电子就“蒸发”出来，而 聚焦杯使这些电子聚焦成束，直接向嵌在金属阳极中的靶体射击。靶体高电压加 在 X 射线管的两极之间，使电子在射到靶体之前被加速达到很高的速度，这些 高速电子到达靶面被靶突然阻挡而产生 X 射线。 典型的 X 射线管结构见图 9-1。 图 9-1 典型 X 射线管结构 9.3X 射线工业探伤原理 工业 X 射线探伤机包括实时成像和胶片成像系统两种形式，本项目所使用探 伤机采用胶片成像系统，是利用 X 射线穿透试件，以胶片作为记录信息的无损检 测方法。通过 X 射线管产生的 X 射线对受检部位进行透照，当射线在穿过有缺陷 部位时，该区域的透过射线强度就会与周围产生差异，把胶片放在适当的位置使 其在透射线的作用下感光，由于缺陷部位和完好部位透射射线强度不同，底片上 相应部位就会出现黑度差异。把底片放在观片灯光屏上借助透过光线观察，依据 看到的不同形状的影响来判断缺陷情况及评价试件质量。 9.4 曝光室情况 15 本项目曝光室主要设计指标见表 9-1。 表 9-1 曝光室屏蔽设计 序号 机房设计 屏蔽防护 1 四周屏蔽墙体 650mm 混凝土 2 防护顶 600mm 混凝土 3 迷道 650mm 混凝土 4 大防护门（工件进出门，电动门） 26mmPb 5 小防护门(人员进出门，手动门) 10mmPb 曝光室：长 6.0m，宽 3.0m，高 2.3m。 大防护门（工件进出门）：门洞高 1.8m，宽 1.6m，防护门门体高 2.1m，宽 2.2m，为 26mm 厚铅门，上、下墙壁的搭接量为 150mm，左、右侧与墙壁的搭 接量为 300mm。 小防护门（人员进出门）：门洞高 1.8m，宽 0.8m，防护门门体高 2.1m，宽 1.2m，为 10mm 厚铅门，上、下侧与墙壁的搭接量为 150mm，左、右侧与墙壁 的搭接量为 200mm。 9.5 工作流程 X 射线探伤机的工作流程 本项目探伤工艺流程主要有：放置固定好探伤工件、待检工件准备、关闭铅 防护门、设置电压和曝光时间、调整焦距离、X 射线成像、关机等。 ①每次开机前进行常规检查，包括：探伤机外观是否存在可见的损坏；电缆 是否有断裂、扭曲及配件破损；液体制冷设备是否有渗漏；安全联锁是否正常工 作；报警设备和警示灯是否正常运行；螺栓等连接件是否连接良好。 ②用电源电缆连接控制箱，电源电压为单相 220V，接地必须可靠，确保安 全。 ③用低压电缆连接控制箱与探伤机主机。 ④工业 X 射线探伤机首次使用或停用 48 小时以上时，必须按规定进行训机， 合格后方可使用。 ⑤根据受检工件的厚度，按曝光曲线选择适当的透照参数(电压、时间)，贴 片，进行透照。 ⑥最高管电压的选择除保证所执行的标准以外，各种规格的探伤机最高电压 不得超过满负荷的 90%。 ⑦整个使用过程要保证探伤机按 1:1 的间歇时间操作。 ⑧开机前，确保曝光室内无人员，开启机械通风装置，确保曝光室保持良好 16 通风，透照过程中如探伤机故障无法排除，要及时送交维修。 ⑨透照结束后，关闭控制箱电源开关，切断电源，拆下电源线和低压电缆， 将设备擦拭干净，及时认真填写运行记录。 X 射线探伤机使用流程示意图见图 9-2。 探伤工件送入曝光室 人员撤离 关门 判断工件质 量 胶片 贴片 存档 送交有资质的单位处置 曝光 关机 冲洗 取片 显影废液、定影废液 图 9-2 X 射线探伤机使用工艺流程示意图 9.6 人流、物流路径规划 秦皇岛百钢金属结构有限公司根据曝光室探伤工件及工作人员的走向，对人 流、物流进行了路径规划，具体如下： 探伤工件从西侧大门进入曝光室，探伤完成后沿原路径返回。 探伤工作人员由曝光室南侧小门进入迷道，经过迷道侧进入曝光室内调整探 伤机位置并贴片，再从原路径进入操作台处进行探伤操作。 人流、物流路径规划图见图 9-3。 N 物流通道 曝光室 人流通道 迷道 操作间 图 9-3 图 曝光室人流、物流路径规划 17 污染源项描述 9.6 正常工况 ①当 X 射线管发射的电子轰击靶物质时，产生韧致辐射，即 X 射线，X 射 线经透射、漏射和散射，对作业场所及其周围环境产生辐射影响。 ②X 射线与空气作用产生的极少量臭氧、氮氧化物等有害气体 ③探伤作业中冲洗胶片产生的废显、定影液(含冲洗废水)，废胶片。 9.7 事故工况 （1）X 射线探伤机在对工件照射检测的工况下，灯光报警、门-机联锁失效， 铅防护门未完全关闭，造成 X 射线泄漏到曝光室外，给周围活动的人员造成不 必要的照射。 （2）探伤机工作、曝光室防护门关闭时，工作人员未及时退出曝光室造成 的误照射。 （3）设备检修时，操作人员误操作，形成误照射。 9.8 主要污染因子 本项目工业 X 射线装置只有在开机并处于出束状态时才会发出 X 射线。在 开机出束时，有用束和漏射、散射的 X 射线对周围环境造成辐射污染。此外，X 射线与空气作用产生极少量的臭氧、氮氧化物等有害气体。 在胶片冲洗过程中会产生一定量的废显、定影液(含冲洗废水)和废胶片。根 据企业提供资料，公司预计每年使用显影液的量约为 50L，定影液的量约为 50L， 使用胶片约 1500 张。预计本项目废显影液、废定影液(含冲洗废水)产生量约为 400L/a，废胶片产生量约 100 张/年。 18 表 10 辐射安全与防护 辐射防护与安全管理措施 10.1 生产场所布局 本项目曝光室位于公司 1 层东侧，曝光室内部净长 6.0m，宽 3.0m，高 2.3m。 根据《工业 X 射线探伤放射防护要求》（GBZ117-2015）的有关规定，本项目将 曝光室墙壁围成的内部区域划为控制区，与墙壁相邻的外部区域划为监督区。曝 光室平面布置图见附图三。 10.2 辐射防护屏蔽及相关环保措施 10.2.1 曝光室 曝光室位于公司 1 层东侧，曝光室四周墙体及防护顶由混凝土材质构成，根 据公司提供的资料，曝光室具体屏蔽措施见表 10-1。 表 10-1 曝光室屏蔽措施 序号 机房设计 屏蔽防护 1 四周屏蔽墙体 650mm 混凝土 2 防护顶 600mm 混凝土 3 迷道 650mm 混凝土 4 大防护门（工件进出门，电动门） 26mmPb 5 小防护门(人员进出门，手动门) 10mmPb 曝光室：长 6.0m，宽 3.0m，高 2.3m。 大防护门（工件进出门）：门洞高 1.8m，宽 1.6m，防护门门体高 2.1m，宽 2.2m，为 26mm 厚铅门，上、下墙壁的搭接量为 150mm，左、右侧与墙壁的搭 接量为 300mm。 小防护门（人员进出门）：门洞高 1.8m，宽 0.8m，防护门门体高 2.1m，宽 1.2m，为 10mm 厚铅门，上、下侧与墙壁的搭接量为 150mm，左、右侧与墙壁 的搭接量为 200mm。 10.2.2 联锁装置 （1）门—机联锁装置：曝光室大、小防护门设置联锁装置，在门关闭后， X 射线探伤机才能进行探伤作业，当门打开时，立即停止 X 射线照射，关上门 不能自动开始 X 射线照射。 （2）工作指示灯及联锁装置：曝光室门口和内部同时设有显示“预备”和 “照射”状态的指示灯和声音提示装置。“预备”信号持续足够长时间，以确保 曝光室内人员安全离开，“预备”信号和“照射”信号应有明显的区别。照射状 19 态指示灯与 X 射线探伤机进行联锁。 10.2.3 紧急停机按钮 曝光室内共设置 4 个急停按钮，其中西墙 1 个、北墙 1 个、东墙 2 个，紧急 停机按钮按下后，可立即终止作业。 10.2.4 警告标志 曝光室的大防护门上、小防护门上明显位置均需粘贴电离辐射警告标志，提 示当心电离辐射，注意安全，避免无关人员误入曝光室。 10.2.5 紧急开门装置 曝光室内部靠近大防护门墙体安装紧急开门装置，探伤机出束过程中，曝光 室内未及时离开的相关人员可立即打开紧急开门装置，离开曝光室。 10.2.6 防护设备 公司为工作人员配备个人剂量计 2 套，X-γ辐射剂量仪 1 台，个人剂量报警 仪 2 台。 10.2.7 通风设施 曝光室内北墙东侧距房顶 150mm 处设置机械通风装置，排风管道外口避免 朝向人口密集区域，且在排风口安装钢板做成的防护罩，防止泄露或散射的 X 射线对曝光室外造成影响。通风装置风机分量约 300m3/h，曝光室体积约为 41.4m3，可满足每小时有效通风换气次数不小于 3 次。 10.2.8 控制台 1）设置有 X 射线管电压及高压接通或断开状态的显示，以及管电压、管电 流和照射时间选取及设定值显示装置； 2）设置有高压接通时的外部报警或指示装置； 3）控制台或 X 射线管头组装体上应设置与曝光室防护门联锁的接口，当所 有能进入曝光室的门未全部关闭时不能接通 X 射线管管电压，已接通的 X 射线 管管电压在任何一个曝光室门开启时能立即切断； 4）设有钥匙开关，只有在打开控制台钥匙开关后，X 射线管才能出束，钥 匙只有在停机或待机状态是才能拔出； 5）设置 1 个紧急停机按钮紧急停机按钮按下后，可立即终止作业； 6）设置辐射警告、出束指示和禁止非授权使用的警告灯标识。 10.2.8 其他 本项目安排 2 名辐射工作人员，为公司已有辐射工作人员内部调剂，均已通 过辐射安全和防护专业知识及相关法律法规的培训和考核，持证上岗。 设备要定期检修，有规定使用寿命的部件，到时必须更换，防止因设备故障 20 而发生的辐射事故。 三废的治理 (1)本项目 X 射线探伤机只有在开机并处于出束状态时才会发出 X 射线，X 射线与空气作用产生极少量的臭氧、氮氧化物等有害气体。 本项目新建 X 射线曝光室及防护门均拟采取符合要求的屏蔽措施，机房内 采用机械通风换气，每小时有效通风换气次数不小于 3 次，避免机房空气中臭氧 和氮氧化物等有害气体的积累。 (2) 本项目每年使用显影液的量约为 50L，定影液的量约为 50L，使用胶片 约 1500 张。预计本项目废显影液、废定影液(含冲洗废水)产生量约为 400L/a， 废胶片产生量约 100 张/年，产生的废显影液、废定影液(含冲洗废水)、废胶片等 危废最终全部送有处置资质公司处置。同时为防止危险固体废物在厂内临时存储 过程中对环境产生污染影响，根据《危险废物贮存污染控制标准》(GB18597-2001) 和《危险废物贮存 收集 运输技术规范》(HJ2025-2012)的相关内容，废显影液、 废定影液及废胶片(HW16)等采用专用的容器分类存放，防止风吹雨淋和日晒， 由专人进行管理，做好危险废物排放量及处置记录。公司在新办公场所 2 层东北 侧建设 1 座危废间，本项目利用该危废间进行废显影液、废定影液(含冲洗废水)、 废胶片等危险废物的暂存。 21 表 11 环境影响分析 环境影响分析 11.1 施工期环境影响分析 本项目建设内容主要为曝光室主体的建设及探伤机设备的调试、安装，曝光 室建设在已有建筑内。项目施工时间短，施工过程中产生的污染物主要包括施工 扬尘、施工噪声、施工废水和少量的建筑垃圾、生活垃圾，提出以下措施： （1）施工过程中应加强施工管理，对施工时段、施工进度做精心安排、系 统规划，有专人负责保洁工作，做到工完场清，及时洒水清扫； （2）项目施工设备的选择应考虑选择低噪声设备，避免在夜间进行施工； （3）施工人员施工废水产生量小，其污染因子主要为 SS、COD，用于场地 喷洒抑尘，就地蒸发；或排入厂内防渗旱厕，定期清掏，不会对周边环境产生明 显影响； （4）施工人员产生的生活垃圾及少量建筑垃圾、包装材料统一收集后由环 卫部门统一收集处理； （5）在符合建筑设计和辐射防护要求的前提下，施工应尽量节约材料。 由于施工期短，施工范围小，通过对施工时间段的控制以及施工现场管理等 手段，施工期对环境产生的影响较小，并且该影响随着施工期的结束而消除。 本项目设备的安装、调试由设备厂家专业人员进行，建设单位不得自行安装 及调试设备。在设备安装调试阶段，应加强辐射防护管理，在此过程中应保证各 屏蔽体屏蔽到位，关闭防护门，在门上粘贴电离辐射警告标志，禁止无关人员靠 近。由于设备的安装调试均在曝光室内进行，经过墙体的屏蔽和距离衰减后对环 境的影响是可接受的。 11.2 运营期环境影响分析 本项目运行后主要的环境影响是 X 射线检测过程中透射、散射过程中 X 射 线对周围环境的辐射影响。 本项目使用 1 台 XXQ-3005B 型定向 X 射线探伤机，探伤机管电压 300kV， 管电流 5mA，使用过程中主射方向向北。根据企业提供资料，本项目实施后， XXQ-3005B 型定向探伤机年预计工作小时数约 100h。 本评价以 XXQ-3005B 型定向探伤机为例，对其无损检测时的辐射影响进行 计算，核算内容包括曝光室防护体外表面 30cm 处、职业工作人员操作位、评价 范围内办公楼、厂房处的辐射剂量率，给出是否满足相关标准限值的结论。 11.3 剂量估算 22 根据《工业 X 射线探伤室辐射屏蔽规范》 （GBZ/T 250-2014）给出的辐射屏 蔽估算方法计算探伤机工作时周围辐射剂量值。 11.3.1 空气比释动能率计算 1 N 5 7 4 2 9 8 10 13 12 11 6 3 图 11-1 曝光室屏蔽体外剂量率计算点位图 序号 表 11 曝光室屏蔽墙外剂量率计算点位描述 关注点 1 曝光室北侧屏蔽体外表面 30cm 处 2 曝光室东侧屏蔽体外表面 30cm 处 3 曝光室南侧屏蔽体外表面 30cm 处(操作位) 4 曝光室西侧屏蔽体外表面 30cm 处 5 曝光室西侧防护门外表面 30cm 处(工件进出门) 6 曝光室南侧防护门外表面 30cm 处(人员进出门) 7 曝光室顶部外表面 30cm 处 8 1#办公楼处 9 2#办公楼处 10 3#办公楼处 11 4#办公楼处 12 5#办公楼处 13 厂房处 ①主屏蔽效果预测： H=I·H0·B/R2 式 11-1 式中： 23 H —关注点的剂量率，μSv/h； I —X 射线探伤装置在最高管电压下的常用最大管电流，mA； H0—距辐射源点（靶点）1m 处的输出量，mSv·m2/（mA·min），以μSv·m2/ （mA·h）为单位的值乘以 6×104； B —屏蔽透射因子，(见附录表 B.1 中图 B.2)； R —辐射源点（靶点）至关注点的距离，本项目对四周屏蔽体距离的计算考 虑不利影响，探伤机距离对应屏蔽体 1m 远，m； 曝光室屏蔽体外剂量率计算参数选取与计算结果见表 11-2。 表 11-2 主射束所致曝光室屏蔽墙外剂量率计算参数及结果 关注点 I，mA H0，μSv·m2/ （mA·h） R，m TVL，mm B H， μSv/h 曝光室北侧屏 蔽体外表面 30cm 处 5 11.3×6×104 1.9 100 3.16×10-7 0.30 1#办公楼处 5 11.3×6×104 25 100 3.16×10-7 1.72×10-3 2#办公楼处 5 11.3×6×104 30 100 3.16×10-7 1.19×10-3 ②泄漏辐射屏蔽效果预测 对于泄漏辐射屏蔽采用以下公式计算关注点处的辐射剂量率： H=HL·B/R2 式 11-2 B=10-X/TVL 式 11-3 式中： B —屏蔽透射因子； R —辐射源点（靶点）至关注点的距离，本项目对四周屏蔽体距离的计算考 虑不利影响，探伤机距离对应屏蔽体 1m 远，m； HL— 距 靶 1m 处 X 射 线 管 组 装 体 的 泄 露 辐 射 剂 量 率 ， μ Sv/h ， 见 GBZ/T250-2014 中表 1。 X —屏蔽物质厚度，与 TVL 取相同的单位； TVL —什值层厚度，mm，(见附录 B 表 B.2)。 曝光室屏蔽体外剂量率计算参数选取与计算结果见表 11-3。 表 11-3 泄漏辐射所致曝光室屏蔽体外剂量率计算参数及结果 关注点 B HL，μSv/h R，m H，μSv/h 曝光室东侧屏蔽体外表面 30cm 处 3.16×10-7 5000 1.9 4.38×10-4 曝光室南侧屏蔽体外表面 30cm 处(操作位) 1×10-13 5000 3.4 4.33×10-11 24 续表 11-3 泄漏辐射所致曝光室屏蔽体外剂量率计算参数及结果 关注点 B HL，μSv/h R，m H，μSv/h 曝光室西侧屏蔽体外表面 30cm 处 3.16×10-7 5000 1.9 4.38×10-4 曝光室西侧防护门外表面 30cm 处(工件进出门) 2.75×10-5 5000 1.3 0.081 曝光室南侧防护门外表面 30cm 处(人员进出门) 5.68×10-9 5000 3.4 2.46×10-6 曝光室顶部外表面 30cm 处 1×10-6 5000 1.9 1.03×10-3 3#办公楼处 3.16×10-7 5000 8 2.47×10-5 4#办公楼处 3.16×10-7 5000 30 1.76×10-6 5#办公楼处 1×10-13 5000 26 7.40×10-13 厂房处 3.16×10-7 5000 40 9.88×10-7 ③散射辐射屏蔽效果预测 对于散射辐射屏蔽采用以下公式计算关注点处的辐射剂量率 H=I·H0·B·F·α/（RS2·R02）式 11-4 式中： I —X 射线探伤装置在最高管电压下的常用最大管电流，mA； H0—距辐射源点（靶点）1m 处的输出量，μSv·m2/（mA·h），以 mSv·m2/ （mA·min）为单位的值乘以 6×104，(见附录表 B.1)； B —屏蔽透射因子，(见附录表 B.1 中图 B.2)； F—R0 处的辐射野面积，m2； α—散射因子，入射辐射被单位面积散射体散射到距其 1m 处的散射辐射剂 量率与该面积上的入射辐射剂量率的比，与散射物质有关，在未获得相应物质的 α值时，可以用水的α值保守估计，见附录 B 表 B.3； R0 —辐射源点（靶点）至探伤工件的距离，m； RS —散射体至关注点的距离，本项目对四周屏蔽体距离的计算考虑不利影 响，探伤机距离对应屏蔽体 1m 远，m。 曝光室屏蔽外剂量率计算参数选取与计算结果见表 11-4。 参考点 表 11-4 散射辐射所致曝光室屏蔽体外剂量率计算参数及结果 I， F·α B H0，μSv·m2（mA· / h） RS，m mA /R02 曝光室东侧屏 蔽体外表面 30cm 处 3.16× 10-7 5 11.3×6×104 25 1.9 0.02 H，μSv/h 4.75×10-4 续表 11-4 散射辐射所致曝光室屏蔽体外剂量率计算参数及结果 F·α /R02 H，μSv/h 3.4 0.02 4.69×10-11 11.3×6×104 1.9 0.02 4.75×10-4 5 11.3×6×104 1.3 0.02 0.088 5.68× 10-9 5 11.3×6×104 3.4 0.02 2.67×10-6 曝光室顶部外 表面 30cm 处 1×10-6 5 11.3×6×104 1.9 0.02 1.50×10-3 3#办公楼处 3.16× 10-7 5 11.3×6×104 8 0.02 2.68×10-5 4#办公楼处 3.16× 10-7 5 11.3×6×104 30 0.02 1.91×10-6 5#办公楼处 1×10-13 5 11.3×6×104 26 0.02 8.02×10-13 厂房处 3.16× 10-7 5 11.3×6×104 40 0.02 1.07×10-6 参考点 B I， mA 曝光室南侧屏 蔽体外表面 30cm 处(操作 位) 1×10-13 5 11.3×6×104 曝光室西侧屏 蔽体外表面 30cm 处 3.16× 10-7 5 曝光室西侧防 护门外表面 30cm 处(工件 进出门) 2.75× 10-5 曝光室南侧防 护门外表面 30cm 处(人员 进出门) H0，μSv·m2（mA· / h） RS，m 注：F·α/R02 取自 GBZ/T250-2014 中 B.4.2。 ④估算结果 曝光室屏蔽体外各关注点的剂量率详见表 11-5。 表 11-5 曝光室屏蔽体外各关注点剂量率 关注点 曝光室北侧屏蔽体外 表面 30cm 处 剂量率，μSv/h 剂量率参考控制水平，μSv/h 符合情况 0.30 2.5 符合 曝光室东侧屏蔽体外 表面 30cm 处 9.13×10-4 2.5 符合 曝光室南侧屏蔽体外 表面 30cm 处(操作位) 9.02×10-11 2.5 符合 曝光室西侧屏蔽体外 表面 30cm 处 5.13×10-4 2.5 符合 26 续表 11-5 曝光室屏蔽体外各关注点剂量率 关注点 曝光室西侧防护门外 表面 30cm 处(工件进 出门) 剂量率，μSv/h 剂量率参考控制水平，μSv/h 符合情况 0.169 2.5 符合 曝光室南侧防护门外 表面 30cm 处(人员进 出门) 5.13×10-6 2.5 符合 曝光室顶部外表面 30cm 处 2.53×10-3 2.5 符合 1#办公楼处 1.72×10-3 2.5 符合 2#办公楼处 1.19×10-3 2.5 符合 3#办公楼处 5.15×10-5 2.5 符合 4#办公楼处 3.67×10-6 2.5 符合 5#办公楼处 1.54×10-13 2.5 符合 厂房处 2.06×10-7 2.5 符合 由以上计算可知，曝光室屏蔽墙外各计算点剂量率最大值为 0.30μSv/h，满 足《工业 X 射线探伤放射防护要求》(GBZ117-2015)要求的曝光室屏蔽墙外 30cm 处关注点最高周围剂量当量率参考控制水平不大于 2.5μSv/h 的标准要求。由此 可知，本项目曝光室设计厚度可以满足辐射防护要求。 11.3.2 周有效剂量计算 年有效剂量可按下式计算： P 年=H·U·T·t 式 11-5 式中： P 年—年有效剂量，μSv/a； H —有效剂量当量，μSv/h； t —工作时间，h，根据企业提供资料，本项目探伤机每周最大曝光 4 小时， 全年最大曝光时间 100 小时； U —利用因子； T —居留因子。 本项目关注点处职业工作人员及公众辐射剂量计算结果见表 11-6。 27 表 11-6 曝光室屏蔽体外各关注点及职业工作人员辐射剂量计算结果 周剂量 剂量率 周出束时 年出束时 居留因 年剂量 (μSv/ 保护目标 (mSv/a) (μSv/h) 间(h/周) 间(h/a) 子 周) 编号 点位描述 1 曝光室北侧屏蔽 体外表面 30cm 处 0.30 4 100 1/8 0.15 3.75×10-3 公众 2 曝光室东侧屏蔽 体外表面 30cm 处 9.13× 10-4 4 100 1/8 4.57× 1.14×10-5 公众 3 曝光室南侧屏蔽 体外表面 30cm 处(操作位) 9.02× 10-11 4 100 1 3.61× 10-10 4 曝光室西侧屏蔽 体外表面 30cm 处 5.13× 10-4 4 100 1 5 曝光室西侧防护 门外表面 30cm 处(工件进出门) 0.169 4 100 1 6 曝光室南侧防护 门外表面 30cm 处(人员进出门) 5.13× 10-6 4 100 1 7 曝光室顶部外表 面 30cm 处 2.53× 10-3 4 100 1 8 1#办公楼处 1.72× 10-3 4 100 1 9 2#办公楼处 1.19× 10-3 4 100 10 3#办公楼处 5.15× 10-5 4 11 4#办公楼处 3.67× 10-6 12 5#办公楼处 13 厂房处 10-4 2.05× 9.02× 职业工作 10-11 人员 5.13×10-5 公众 0.017 公众 5.13×10-7 公众 2.53×10-4 公众 6.88× 10-3 1.72× 10-4 公众 1 4.76× 10-3 1.19× 10-4 公众 100 1 2.06× 10-4 5.15× 10-6 公众 4 100 1 1.47× 10-5 3.67× 10-7 公众 1.54× 10-13 4 100 1 6.16× 10-13 1.54× 10-14 公众 2.06× 10-7 4 100 1 8.24× 10-7 2.06× 10-8 公众 10-3 0.676 2.05× 10-5 101× 10-2 根据计算结果可知，本项目实施后对职业操作人员产生的周附加有效剂量为 3.61×10-10μSv，不大于 100μSv/周的周剂量参考控制水平，产生的年附加有效 剂量最大为 9.02×10-11mSv，不大于 5mSv/a 的年剂量参考控制水平。 对公众产生的周附加有效剂量最大为 0.676μSv，不大于 5μSv/周的周剂量 参考控制水平，产生的年附加有效剂量最大为 0.017mSv，不大于 0.25mSv/a 的年 28 剂量参考控制水平。 11.4 废气对周围环境的影响分析 X 射线探伤机发射的 X 射线电离空气产生少量臭氧和氮氧化物，由于 X 射 线探伤机在曝光室内，排出的少量臭氧和氮氧化物会从曝光室的排风系统排出， 不会形成局部聚集，且臭氧在 22-25 分钟后自动分解为氧气，对环境不会产生影 响。 11.5 固体废物对周围环境的影响分析 本项目产生的固体废物主要为废显影液、废定影液(含冲洗废水)及废胶片， 其中废显影液、废定影液主要成分为苯二酚、亚硫酸钠，并含重金属银(含银浓 度＞10mg/L)，属感光材料废物，废胶片亦属感光材料废物，根据《国家危险废 物名录》，以上废物均为危险废物(HW16 感光材料废物)。 本项目废显影液、废定影液(含冲洗废水)产生量约为 400L/a，废胶片产生量 约 100 张/年，统一收集后，暂存于办公场所二楼危废间内，最终全部送有危废 处置资质的单位处置，不外排。 为防止危险固体废物在办公场所临时存储过程中对环境产生污染影响，根据 《危险废物贮存污染控制标准》(GB18597-2001)和《危险废物贮存 收集 运输技 术规范》(HJ2025-2012)的相关内容，本项目采取以下措施： ①按照危险废物贮存污染控制标准要求，废显影液、废定影液及废胶片 (HW16)等采用专用的容器分类存放，置于办公场所二楼危废暂存间内，防止风 吹雨淋和日晒。危废暂存间长 2.7m，宽 1.5m，设立危险废物警示标志，设置双 人双锁，由专人进行管理，做好危险废物排放量及处置记录。 ②危废暂存间的地面和四周围挡均已进行防渗处理，防渗材料需耐腐蚀，耐 热且表面无裂隙，容器外设置围堰，同时设置泄漏液体的收集装置。 ③对装有危废的容器进行定期检查，容器泄漏损坏时必须立即处理，并将危 废装入完好容器内。危废间设置分区，分区暂存不相容的危险废物。 综上，本项目实施后产生的固体废物不会对周围环境产生影响。 29 事故影响分析 11.6 风险分析 根据国家相关规定，本项目所用 X 射线探伤机属Ⅱ类射线装置，为高危险 射线装置，根据国务院《放射性同位素与射线装置安全和防护条例》 （449 号令） 第 40 条关于事故的分级原则，对于 X 射线装置，当设备关机时不会产生 X 射线， 不存在影响辐射环境质量的事故，只有当设备开机时才会产生 X 射线等危害因 素。因此公司在 X 射线探伤机探伤检测过程中，可能会出现如下事故： （1）X 射线探伤机在对工件照射检测的工况下，灯光报警、门-机联锁失效， 铅防护门未完全关闭，造成 X 射线泄漏到曝光室外，给周围活动的人员造成不 必要的照射。 （2）探伤机工作、曝光室防护门关闭时，工作人员未及时退出曝光室造成 的误照射。 （3）设备检修时，操作人员误操作，形成误照射。 11.7 事故风险分析及剂量估算 本评价以非正常情形下，X 射线机装置出束时，人员没有及时撤离导致意外 照射为事故状况，定量估算人员所受照的剂量，以最不利情况考虑，人员一直处 于探伤机主射方向，根据上述计算公式 11-1，在无屏蔽防护的情况下，人员在 1m 处所受剂量率值为 3390mGy/h。人员距离 X 射线机的距离为 1～5m 远，可在 曝光 10s 内关闭 X 射线探伤机，人员受照时长按 10s 进行估算。 表 11-7 事故情况下的受照剂量估算 序号 距离(m) 时长(s) 剂量率（mGy/h） 剂量(mSv) 1 1 10 3390 9.42 2 2 10 847.5 2.35 3 5 10 135.6 0.38 从 11-7 可知：一次事故所受照剂量最大值为 9.42mSv/次，远大于 0.25mSv/a 的公众人员剂量约束值，影响较大，应避免此类事件发生。 11.8 事故预防措施及应急预案 为了避免上述辐射事故的发生，建设单位应严格执行以下预防措施： （1）定期认真的对本单位射线装置的安全和防护措施、设施的安全防护效 果进行检测或者检查，核实各项管理制度的执行情况，对发现的安全隐患立即进 30 行整改，避免事故的发生。 （2）凡涉及对探伤机进行操作，必须有明确的操作规程，探伤作业时，至 少有两名工作人员同时在场，操作人员按照操作规程进行操作，并做好个人的防 护，并应将操作规程张贴在操作人员可看到的显眼位置。 （3）每月对使用探伤机的安全装置进行维护、保养，对可能引起的操作失 灵的关键零配件定期进行更换。 （4）加强对探伤操作人员的培训，持证上岗。 一旦发生意外受照事故，立即启动《辐射事故应急救援预案》，详见附件。 31 表 12 辐射安全管理 辐射安全与环境保护管理机构的设置 12.1 辐射环境管理机构 12.1.1 辐射安全防护领导小组 为了做好辐射防护的管理工作，确保设备正常运行，避免发生事故，公司成 立了辐射安全与防护管理领导小组和应急救援领导小组，全面负责辐射安全管 理，制定有关管理制度，针对防范措施失效和未落实防范措施的部门提出整改意 见，对已发生放射事故的现场进行组织协调、上报、组织救援等工作。 辐射安全与防护管理领导小组成员包括： 成员 组 长：石维亭 副组长：范超 组 员：沈文杰 闫海川 12.1.2 辐射安全监督管理小组职责 （1）负责本公司射线装置的安全与防护管理工作，贯彻执行国家、地方有 关法律、法规、相关标准及有关规定，负责对本公司相关部门和人员进行法律、 法规及相关标准的培训、教育、指导和监督检查等工作。 （2）制定、修订本公司的各项管理规定及操作规程。 （3）制定、修订放射性事故应急预案，配备事故处理物资仪器、工具。 （4）负责辐射安全许可证的变更、延续、重新申领等工作。 （5）建立射线装置档案，组织有关部门和人员对使用的射线装置及剂量监 测仪器进行检查检定和维护保养，保证正常使用。 （6）对公司内从事辐射工作的人员进行条件和岗位能力的考核，组织参加 专业体检、培训并取得相应资格证。 （7）组织实施对从事辐射工作的人员的剂量监测，做好个人剂量计定期检 测工作，对数据进行汇总、登记、分析等工作。做好公司年度评估报告工作，认 真总结、持续改进并上报有关部门。 辐射安全管理规章制度 12.2 规章制度 X 射线探伤机在曝光过程中，会对操作人员及一定范围内的周围环境及公众 32 产生一定的辐射照射影响，为有效减小曝光过程中对环境及公众的辐射照射影 响，秦皇岛百钢金属结构有限公司制定了相应的管理规定及应急预案，目前已制 定的管理制度基本符合《放射性同位素与射线装置安全许可管理办法》（生态环 境部部令 第 7 号）要求，并张贴上墙。具体规章制度如下： ①《辐射工作人员培训/再培训管理制度》：明确培训对象、内容、周期、 方式以及考核的办法等内容，并强调对培训档案的管理，做到有据可查。 ②《射线装置安全防护管理制度》：根据公司的具体情况制定辐射防护和安 全保卫制度，重点是探伤机在工作过程中的辐射安全管理。 ③《辐射事故应急预案》：针对可能产生的辐射事故制定辐射事故应急预案 或应急措施，当发生辐射事故时，公司应当立即启动辐射事故应急方案，采取有 效的事故处理措施，防止事故恶化。 ④《X 射线探伤机操作规程》：明确探伤工作人员的资质条件要求、探伤的 操作流程、探伤机操作流程及操作过程中应采取的具体防护措施。 ⑤《设备维护保养制度》：明确对使用的 X 射线探伤机及剂量监测仪器进 行检查检定和维护保养，保证正常使用。 ⑥《辐射工作人员个人剂量管理制度》：公司建立并保存个人剂量监测档案， 保证探伤工作人员不受到超剂量照射。 ⑦《监测方案》：明确辐射工作人员个人剂量监测及工作场所监测时间、内 容及要求。 ⑧《监测仪表使用与校验管理制度》：明确监测设备日常管理要求，保证设 备运行状况、监测数据结果的准确性和可靠性。 12.3 从事放射性活动能力分析 《放射性同位素与射线装置安全许可管理办法》(生态环境部部令 第 7 号) 提出了使用放射性同位素、射线装置的单位申请领取许可证应当具备的条件，环 《放射性同位素与射线装置安全和防护管理办法》(环保部第 18 号令)也对放射 性同位素、射线装置的安全与防护管理提出了要求，下面分别就原环保部提出的 相关要求及秦皇岛百钢金属结构有限公司达到的条件进行对比，并给出是否符合 要求的结论，详细见表 12-1。 33 表 12--1 从事放射性活动能力分析表 法规要求 单位情况 1.使用Ⅰ类、Ⅱ类、Ⅲ类放 射源，使用Ⅰ类、Ⅱ类射线 装置的，应当设有专门的辐 本项目使用Ⅱ类射线装置，已设有 射安全与环境保护管理机 专门的辐射安全防护管理机构，总 构，或者至少有 1 名具有本 经理为组长，相关人员为成员，负 科以上学历的技术人员专职 责辐射安全与环境保护管理工作。 负责辐射安全与环境保护管 理工作。 2.从事辐射工作的人员必须 拟配备的 2 名辐射工作的人员将按 通过辐射安全和防护专业知 要求参加并通过辐射安全和防护专 识及相关法律法规的培训和 业知识及相关法律法规的培训和考 考核。 核。 3.使用放射性同位素的单位 应当有满足辐射防护和实体 本项目不涉及放射性同位素。 保卫要求的放射源暂存库或 设备。 屏蔽门上方安装有工作状态指 4.放射性同位素和射线装置 示灯，门口及相关场所明显位置 《放射性 使用场所有防止误操作、防 处设电离辐射标志及中文警示 同位素与 止工作人员和公众受到意外 说明，曝光室内设 4 个紧急急停 射线装置 照射的安全措施。 按钮，一旦发现有人员进入，可 安全许可 立即按下开关，停止出束。 管理办法》 5.配备与辐射类型和辐射水 配备与辐射类型和辐射水平相适应 平相适应的的防护用品和监 的个人剂量计 2 套、个人剂量报警 测仪器，包括个人剂量测量 仪 2 个，X-γ剂量率仪 1 台。 报警、辐射监测等仪器。 6.有健全的操作规程、岗位 有基本健全的制度，包括辐射工 职责、辐射防护和安全保卫 作人员培训/在培训制度、探伤 制度、设备检修维护制度、 机操作规程、设备维护保养制 放射性同位素使用登记制 度、辐射工作人员个人剂量管理 度、人员培训计划、监测方 制度等，各类人员职责明确。 案等。 7.有完善的辐射事故应急措 有较完善的辐射事故应急预案 施。 及措施 本项目产生的废显影液、废定影 8.产生放射性废气、废液、 液(含冲洗废水)等危废全部送 固体废物的，还应具有确保 有处置资质公司处置；曝光室内 放射性废气、废液、固体废 采用机械通风换气，避免机房空 物达标排放的处理能力或者 气中臭氧和氮氧化物等有害气 可行的处理方案。 体的积累 34 符合情况 符合 符合 -- 符合 符合 符合 符合 符合 续表 12--1 从事放射性活动能力分析表 法规要求 《放射性 同位素与 射线装置 安全和防 护管理办 法》 单位情况 屏蔽门上方安装有工作状态指 示灯，门口及相关场所明显位 射线装置的生产调试和使用场 置处设电离辐射标志及中文警 所，应当具有防止误操作、防止 示说明，曝光室内设 4 个紧急 工作人员和公众受到意外照射 急停按钮，一旦发现有人员进 的安全措施。 入，可立即按下开关，停止出 束。 生产、销售、使用放射性同位素 与射线装置的单位，应当按照国 家环境监测规范，对相关场所进 本项目拟委托有资质的单位每年 行辐射监测，并对监测数据的真 对环境和工作场所周围的辐射水 实性、可靠性负责；不具备自行 平进行监测。 监测能力的，可以委托经省级人 民政府环境保护主管部门认定 的环境监测机构进行监测。 生产、销售、使用放射性同位素 与射线装置的单位，应当对本单 位的放射性同位素与射线装置 承诺每年按照法规要求的每年 1 的安全和防护状况进行年度评 月 31 日前及时提交年度评估报 估，并于每年 1 月 31 日前向发 告。 证机关提交上一年度的评估报 告。 生产、销售、使用放射性同位素 与射线装置的单位，应当按照法 律、行政法规以及国家环境保护 本项目 2 名辐射工作人员佩戴个 和职业卫生标准，对本单位的辐 人剂量牌进行个人剂量监测， 承诺 射工作人员进行个人剂量监测； 发现个人剂量监测结果异常的， 将 发现个人剂量监测结果异常的， 立即核实和调查， 并将有关情况及 应当立即核实和调查，并将有关 时报告辐射安全许可证发证机关。 情况及时报告辐射安全许可证 发证机关。 符合情况 符合 符合 符合 符合 从以上对比可知：秦皇岛百钢金属结构有限公司符合《放射性同位素与射线 装置安全许可管理办法》(生态环境部部令 第 7 号)第十六条要求应当具备的八 个条件及《放射性同位素与射线装置安全和防护管理办法》(环保部第 18 号令) 的相关要求，具备从事放射性活动的技术能力。 辐射监测 12.3 监测计划 根据《放射性同位素与射线装置安全许可管理办法》和《放射性同位素与射 线装置安全和防护管理办法》及相关管理要求：使用Ⅱ类射线装置及放射性同位 素的单位或部门应配备与辐射类型和辐射水平相适应的防护用品和监测仪器，包 35 括 X-γ 辐射监测等仪器。定期或不定期对射线装置四周环境进行检查；同时接受 环境保护部门开展的射线装置监督检查。 设备配置：X-γ辐射剂量仪 1 台。 监测要求 ① 监测项目：X-γ辐射剂量率。 ②监测频次：每月对辐射工作场所周围环境的辐射水平进行自检，每年委托 有监测资质的单位对工作场所周围环境的辐射水平进行监测。 ③监测范围：曝光室四周、评价范围内保护目标。 ④监测设备：按照国家规定进行计量检定。 ⑤个人剂量的监督与监测：每三个月检查和评估工作人员的个人剂量，由具 备资质的监测机构进行监测，监测数据填入个人剂量档案，个人剂量档案终身保 存。 辐射事故应急 12.4 应急救援小组 为了做好辐射事故应急救援准备与响应工作，确保辐射事故时，能准确掌握 情况，分析评价并决策，按事故状态采取必要和适当的响应行动，把危害降到最 小程度，尽可能减少人员伤亡、财产损失以及对环境的影响，该公司制定了《辐 射事故应急预案》，成立了辐射事故应急领导小组。总指挥组织安排放射性事故 的预防和应急处理工作。安全主管协调调度各相关部门进行事故处理。 成员包括： 组 长：石维亭 副组长：范超 组 员：沈文杰 闫海川 职责： （1）负责事故现场的总调度。 （2）负责做好事故报警、情况调查、通报及事故处置工作，必要时代表领 导小组对外发布有关信息。 （3）负责警戒、治安保卫、疏散、道路管制工作。 （4）负责急性职业病危害事故现场救援器材如：氧气、防毒面具、通风设 36 备、担架的采购供应工作。 （5）负责协助安全应急救援器材，做好现场安全处置及现场医疗救援指挥 工作。 （6）负责协助职业卫生管理部门进行事故调查、整理、通报工作，总结事 故教训和防护经验。 （7）负责组织筹集应急救援中所需经费。 12.5 应急内容 （1）当发生辐射事故时，立即停止危害作业，应急机构组织相关人员进行 现场处置和保护，将受害人转移到安全地带，注意通风和保温（如中暑则要注意 降温），向市急救中心 120 发出求救信号，报告应急领导小组，应急领导小组必 须在 2 小时内报告所在地（市）环保部门。 （2）当发生辐射危害事故的危害状态为重大事故时，应急机构应立即响应 应急领导小组，由应急领导小组在 2 小时内报告当地环保、卫生行政部门。 （3）放射性疾病多是由于操作失误造成误照射引起放射性疾病，处理原则 是：尽快清除放射性污染，避免再次受照射，保护受照人员，避免各种理化因素 的刺激，送医院住院治疗并进行长期观察。 37 表 13 结论与建议 结论 13.1 建设项目概况 项目名称：秦皇岛百钢金属结构有限公司车间内曝光室建设项目 建设性质：新建 建设规模：公司拟在新购置办公场所内新建 1 座曝光室，利用 1 台已取得环 评手续的工业 X 射线探伤机对送检的工件进行无损检测。新建曝光室位于办公场 所内一层东部，为单层实体结构。本项目涉及 1 个曝光室和 1 台 X 射线探伤机。 项目选址：秦皇岛市经济技术开发区腾飞路 16 号新购置办公楼 1 层东侧。 13.2 辐射安全与防护分析结论 本项目主要放射性污染因子为 X 射线贯穿辐射，其它非放射性污染因子为 废显、定影液，废胶片(均属危险废物)，危险废物暂存于危废间内，定期送有危 废处置资质的单位处置。 1 台射线装置在屏蔽良好的曝光室内使用，屏蔽厚度满足相关标准要求， 设置安全联锁装置、工作指示灯及警示标志，工作人员拟配备个人剂量计、个人 剂量报警仪，X-γ 辐射剂量仪，有切实可行的射线装置操作规程。 13.3 环境影响分析结论 分析结果表明：正常情况下，预测曝光室屏蔽墙外 30cm 处关注点最高周围 剂量当量率参考控制水平不大于 2.5μSv/h 的标准要求。预测公众人员的周有效 剂量小于 5μSv/周的剂量约束值要求，年有效剂量小于 0.25mSv/a 的剂量约束值 要求。职业工作人员的周有效剂量小于 100μSv/周的剂量约束值要求，年有效剂 量小于 5mSv/a 的剂量约束值要求。 本项目机房的屏蔽厚度满足标准的要求；对于职业工作人员应合理安排其工 作，严格控制其进行工作时间，密切关注其个人剂量记录，以使其所受剂量不超 过相应的剂量约束值；对于公众，应作好宣传工作，设立警示标志和指示灯，尽 量使公众远离辐射区域。 13.4 项目的“正当性” 根据《电离辐射防护与辐射源安全基本标准》(GB18871-2002)，对于一项实 践，只有在考虑了社会、经济和其他有关因素之后，其对受照个人或社会所带来 的利益足以弥补其可能引起的辐射危害时，该实践才是正当的。秦皇岛百钢金属 38 结构有限公司在屏蔽良好的曝光室内使用X射线探伤机对送检的工件进行无损 检验，使用过程中对周边环境影响较小，项目具有良好的社会效益和经济效益， 其获得的利益远大于辐射所造成的损害，其使用符合《电离辐射防护与辐射源安 全基本标准》(GB18871-2002)中“实践的正当性”原则。 13.5 项目可行性分析结论 综上所述，秦皇岛百钢金属结构有限公司车间内曝光室建设项目符合国家和 地方产业政策要求；射线装置采取严格的屏蔽措施，配备符合要求的辐射防护用 品，工作人员配备个人剂量计，有切实可行的射线装置操作规程；项目位置选择 可行，工程的实施不会对周围环境产生明显影响。因此，本评价从环保角度认为， 项目的建设是可行的。 建议和承诺 为了保护环境，确保污染源的长期稳定达标，减小对周围环境的影响，本评 价提出以下要求： （1）严格落实本项目所提各项屏蔽措施、管理措施及防护措施等相关措施， 避免射线照射超标对职业工作人员及公众人员的伤害。 （2）加强对职业工作人员的宣传教育，相关岗位人员应取得上岗证及相应 资质方可上岗工作。 （3）严格落实本项目所提各项防护安全和环保措施及各项规章制度。 （4）项目建成后进行竣工验收，如有不符合规定的要整改，对不满足环保 要求的部分，应对其采取治理措施，直至满足环保要求。 为了执行《建设项目环境保护管理条例》中的“三同时”制度，要求建设项 目必须按照《建设项目竣工环境保护验收管理办法》规定，依据环境保护验收监 测结果，并通过现场检查等手段，考核该建设项目是否达到环境保护要求。该项 目“三同时”验收内容和要求见表 13-1。 39 表 13-1 本项目验收内容及要求 验收项目 曝光室 剂量 限值 防护与安全 措施 电离辐射标 识 规章制度 应急预案 个人剂量档 案 防护用品 培训情况 废显、定影 液(含冲洗 废水)和废 胶片 验收内容及要求 曝光室净长 6.0m，宽 3.0m，高 2.3m；曝光室屋顶为 600mm 混凝土，四 周墙壁为 650mm 混凝土，迷道为 650mm 混凝土。 曝光室大防护门(工件进出门) 门洞高 1.8m， 宽 1.6m，防护门门体高 2.1m， 宽 2.2m，为 26mm 厚铅门，上、下墙壁的搭接量为 150mm，左、右侧与 墙壁的搭接量为 300mm；小防护门(人员进出门)门洞高 1.8m，宽 0.8m， 防护门门体高 2.1m，宽 1.2m，为 10mm 厚铅门，上、下侧与墙壁的搭接 量为 150mm，左、右侧与墙壁的搭接量为 200mm。曝光室内安装机械排 风装置，确保曝光室每小时有效通风换气次数不小于 3 次。 （1） 《电离辐射防护与辐射源安全基本标准》 （GB18871-2002）中职业人 员每年所受到的有效剂量不超过 20mSv，关键人群组的公众成员每年所 接受的平均有效剂量不超过 1mSv，本项目取其 1/4，职业人员的剂量限 值为 5mSv/a，公众成员的剂量限值为 0.25mSv/a。 （2） 《工业 X 射线探伤放射防护要求》 （GBZ117-2015）中职业工作人员 每周所接受的平均有效剂量不超过 100μSv，公众每周所接受的平均有效 剂量不超过 5μSv。 （3） 《工业 X 射线探伤放射防护要求》 （GBZ117-2015）中曝光室屏蔽墙 外 30cm 处关注点最高周围剂量当量率参考控制水平不大于 2.5μSv/h。 （1）联锁装置 门-机联锁：曝光室大小防护门安装门机联锁装置，当门打开时，探 伤机立即停止 X 射线照射，关上门不能自动开始 X 射线照射。 工作指示灯与联锁装置：曝光室门口和内部同时设有显示“预备” 和“照射”状态的指示灯和声音提示装置。工作状态指示装置与探伤机 联锁 （2）紧急停机按钮 曝光室内共设置 4 个紧急急停按钮，其中西墙 1 个、北墙 1 个、东 墙 2 个，紧急停机按钮按下后，可立即终止作业。 在防护门上显著位置设置电离辐射警示标识志、中文警示说明及工 作状态显示。 各项管理规章制度得到落实，记录完备，制度成册或上墙。 制定完善的辐射事故应急预案。 所有辐射工作人员定期开展个人剂量监测和职业健康监护，并建立 个人剂量档案和职业健康监护档案，个人剂量档案终身保存。 从事辐射工作的人员应配备相应的防护用品，本项目配备个人剂量 报警仪 2 台，X-γ辐射剂量仪 1 台，个人剂量计 2 套。 2 名从事辐射工作的人员通过辐射安全和防护专业知识及相关法律 法规的培训和考核，取得上岗资格。 废显影液(HW16)、废定影液(HW16)及冲洗废水(HW16)暂存于危险废物 暂存间，专用容器妥善保管，不遗失、不洒落，定期送有危废处置资质 的单位处置。 40 表 14 审批 下一级环保部门预审意见： 公章 经办人： 年 月 日 审批意见： 公章 经办人： 年 月 日 41 本报告表的附图与附件 附图 附图 1：地理位置图 附图 2：周边关系图 附图 3：公司一层平面布置图 附图 4：公司二层平面布置图 附图:5：曝光室平面布置图 附图:6：曝光室剖面图 附件 附件 1：委托书 附件 2：备案文件 附件 3：已有环评手续 附件 4：辐射安全许可证 附件 5：辐射防护与安全培训合格证 附件:6：相关辐射管理制度 附件:7：监测报告 附件 8：专家评审意见 42 N 0 图 附图 1 地理位置图 43 6.0 12 18km 例 地级行政中心 省级界 县道 县级行政中心 地级界 乡道 乡镇、街道 县级界 村道 行政村 省道 铁路及车站 自然村 国道 河流、湖泊 区域界 高速公路 本项目位置 N 0 1#办公楼 15 30 45m 2#办公楼 3#办公楼 厂房 5#办公楼 4#办公楼 图例 本项目曝光室位置 危废间位置 本项目 50m 评价范围 附图 2 周边关系图 44 N 0 曝光室位置 附图 3 公司一层平面布置图 45 2 4 6m N 0 危废间 暗室 1 评片室 暗室 2 附图 4 46 公司二层平面布置图 2 4 6m N 0 1 2 曝光室与公 司外墙空隙 控制区 公 司 内 其 他 区 域 曝光室 迷道 操作间 监督区 附图 5 曝光室平面布置图 47 公 司 东 墙 3m 200 厚混凝土楼板 迷道 附图 6 曝光室剖面图 48 附件 1：委托书 49 附件 2：备案文件 50 51 附件 3：已有环评手续 52 53 附件 4：辐射安全许可证 54 55 56 附件 5：辐射防护与安全培训合格证 57 附件 6：相关辐射管理制度 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 附件 7：监测报告 74 75 76 附件 8：专家意见 77 78 79 80
