中航天赫（唐山）钛业有限公司2022年度环境辐射监测报告.pdf

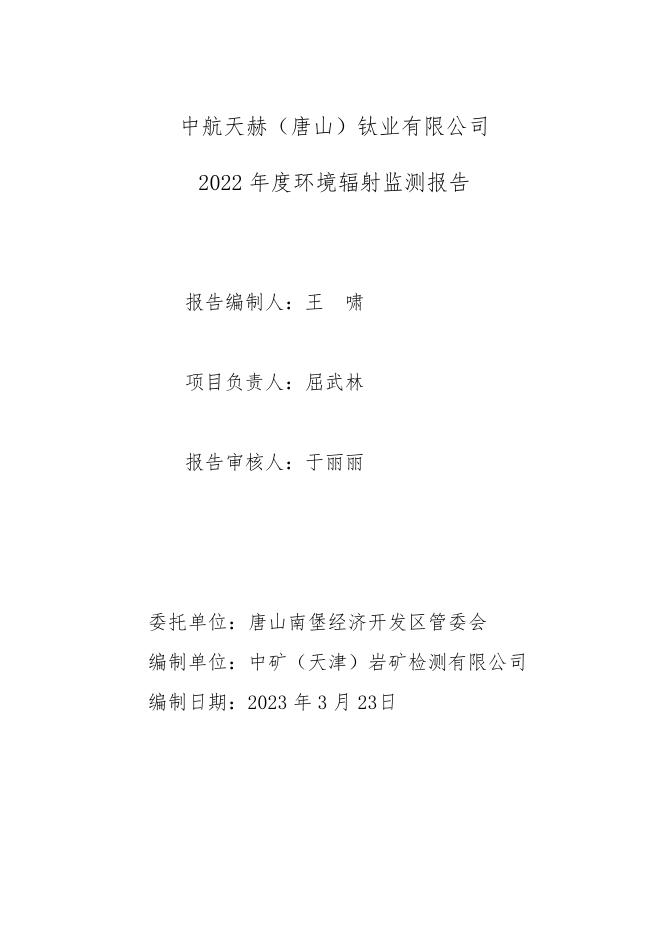

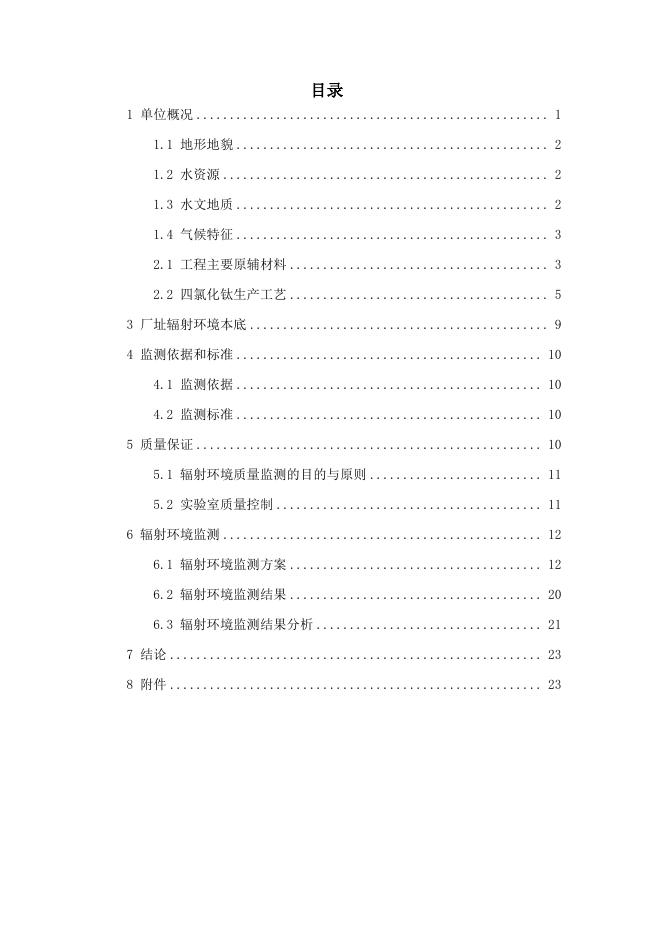

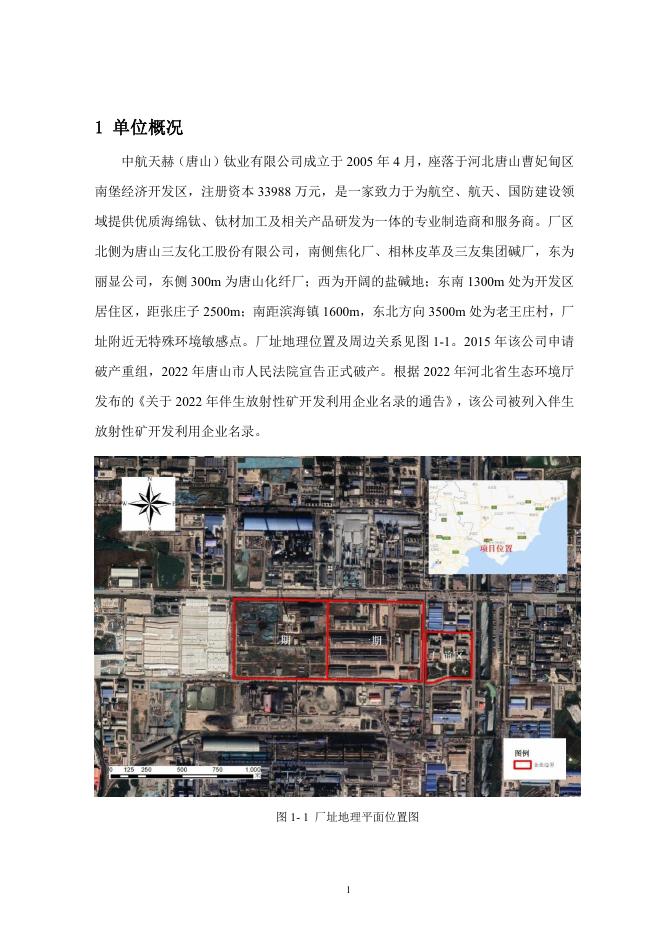

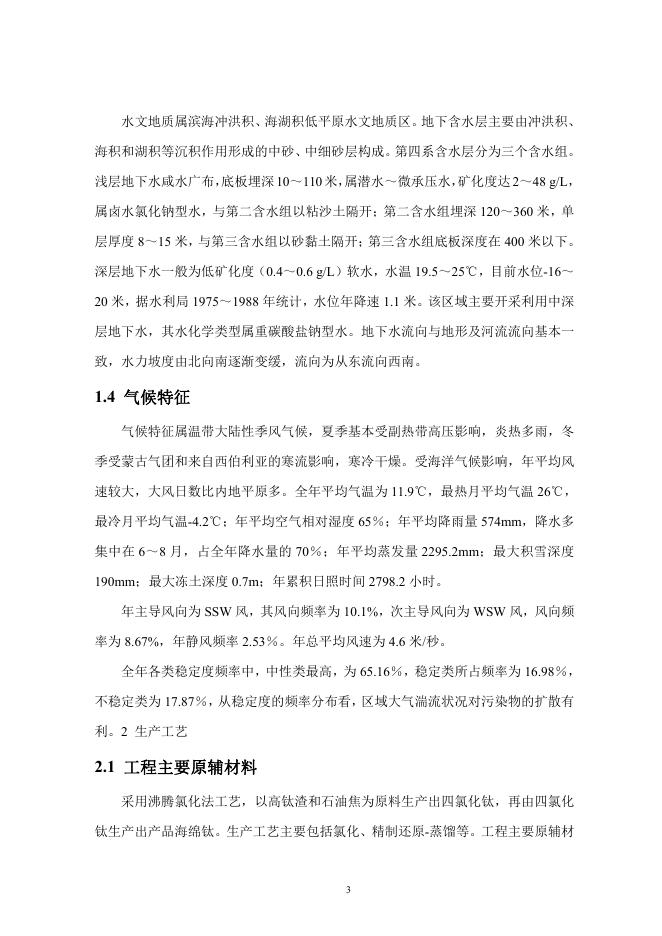

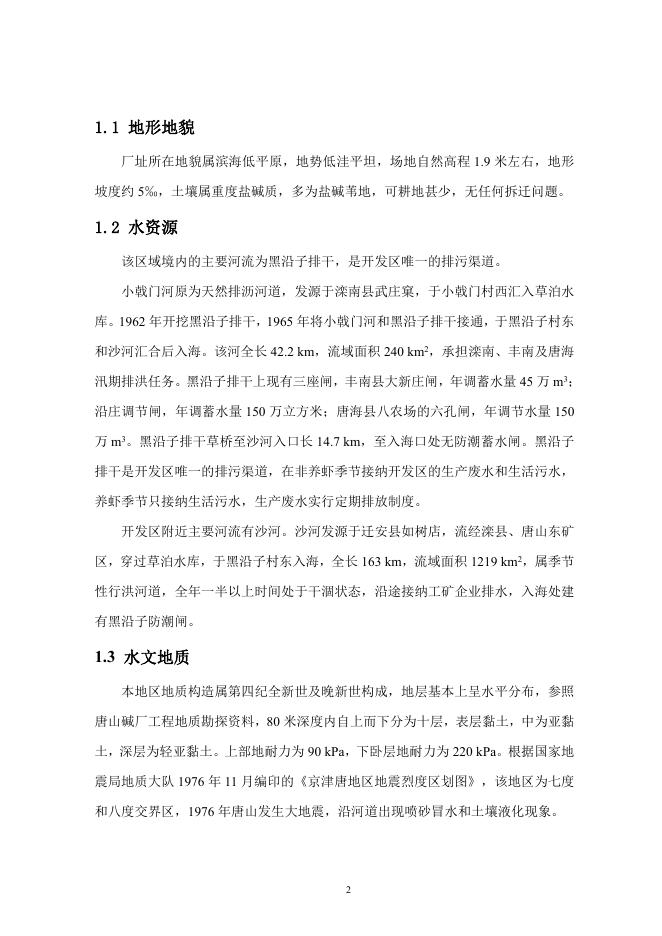

中航天赫（唐山）钛业有限公司 2022 年度环境辐射监测报告 报告编制人：王 啸 项目负责人：屈武林 报告审核人：于丽丽 委托单位：唐山南堡经济开发区管委会 编制单位：中矿（天津）岩矿检测有限公司 编制日期：2023 年 3 月 23日 目录 1 单位概况 ..................................................... 1 1.1 地形地貌 ............................................... 2 1.2 水资源 ................................................. 2 1.3 水文地质 ............................................... 2 1.4 气候特征 ............................................... 3 2.1 工程主要原辅材料 ....................................... 3 2.2 四氯化钛生产工艺 ....................................... 5 3 厂址辐射环境本底 ............................................. 9 4 监测依据和标准 .............................................. 10 4.1 监测依据 .............................................. 10 4.2 监测标准 .............................................. 10 5 质量保证 .................................................... 10 5.1 辐射环境质量监测的目的与原则 .......................... 11 5.2 实验室质量控制 ........................................ 11 6 辐射环境监测 ................................................ 12 6.1 辐射环境监测方案 ...................................... 12 6.2 辐射环境监测结果 ...................................... 20 6.3 辐射环境监测结果分析 .................................. 21 7 结论 ........................................................ 23 8 附件 ........................................................ 23 1 单位概况 中航天赫（唐山）钛业有限公司成立于 2005 年 4 月，座落于河北唐山曹妃甸区 南堡经济开发区，注册资本 33988 万元，是一家致力于为航空、航天、国防建设领 域提供优质海绵钛、钛材加工及相关产品研发为一体的专业制造商和服务商。厂区 北侧为唐山三友化工股份有限公司，南侧焦化厂、相林皮革及三友集团碱厂，东为 丽显公司，东侧 300m 为唐山化纤厂；西为开阔的盐碱地；东南 1300m 处为开发区 居住区，距张庄子 2500m；南距滨海镇 1600m，东北方向 3500m 处为老王庄村，厂 址附近无特殊环境敏感点。厂址地理位置及周边关系见图 1-1。2015 年该公司申请 破产重组，2022 年唐山市人民法院宣告正式破产。根据 2022 年河北省生态环境厅 发布的《关于 2022 年伴生放射性矿开发利用企业名录的通告》，该公司被列入伴生 放射性矿开发利用企业名录。 图 1- 1 厂址地理平面位置图 1 1.1 地形地貌 厂址所在地貌属滨海低平原，地势低洼平坦，场地自然高程 1.9 米左右，地形 坡度约 5‰，土壤属重度盐碱质，多为盐碱苇地，可耕地甚少，无任何拆迁问题。 1.2 水资源 该区域境内的主要河流为黑沿子排干，是开发区唯一的排污渠道。 小戟门河原为天然排沥河道，发源于滦南县武庄窠，于小戟门村西汇入草泊水 库。1962 年开挖黑沿子排干，1965 年将小戟门河和黑沿子排干接通，于黑沿子村东 和沙河汇合后入海。该河全长 42.2 km，流域面积 240 km2，承担滦南、丰南及唐海 汛期排洪任务。黑沿子排干上现有三座闸，丰南县大新庄闸，年调蓄水量 45 万 m3； 沿庄调节闸，年调蓄水量 150 万立方米；唐海县八农场的六孔闸，年调节水量 150 万 m3。黑沿子排干草桥至沙河入口长 14.7 km，至入海口处无防潮蓄水闸。黑沿子 排干是开发区唯一的排污渠道，在非养虾季节接纳开发区的生产废水和生活污水， 养虾季节只接纳生活污水，生产废水实行定期排放制度。 开发区附近主要河流有沙河。沙河发源于迁安县如树店，流经滦县、唐山东矿 区，穿过草泊水库，于黑沿子村东入海，全长 163 km，流域面积 1219 km2，属季节 性行洪河道，全年一半以上时间处于干涸状态，沿途接纳工矿企业排水，入海处建 有黑沿子防潮闸。 1.3 水文地质 本地区地质构造属第四纪全新世及晚新世构成，地层基本上呈水平分布，参照 唐山碱厂工程地质勘探资料，80 米深度内自上而下分为十层，表层黏土，中为亚黏 土，深层为轻亚黏土。上部地耐力为 90 kPa，下卧层地耐力为 220 kPa。根据国家地 震局地质大队 1976 年 11 月编印的《京津唐地区地震烈度区划图》，该地区为七度 和八度交界区，1976 年唐山发生大地震，沿河道出现喷砂冒水和土壤液化现象。 2 水文地质属滨海冲洪积、海湖积低平原水文地质区。地下含水层主要由冲洪积、 海积和湖积等沉积作用形成的中砂、中细砂层构成。第四系含水层分为三个含水组。 浅层地下水咸水广布， 底板埋深 10～110 米，属潜水～微承压水，矿化度达 2～48 g/L， 属卤水氯化钠型水，与第二含水组以粘沙土隔开；第二含水组埋深 120～360 米，单 层厚度 8～15 米，与第三含水组以砂黏土隔开；第三含水组底板深度在 400 米以下。 深层地下水一般为低矿化度（0.4～0.6 g/L）软水，水温 19.5～25℃，目前水位-16～ 20 米，据水利局 1975～1988 年统计，水位年降速 1.1 米。该区域主要开采利用中深 层地下水，其水化学类型属重碳酸盐钠型水。地下水流向与地形及河流流向基本一 致，水力坡度由北向南逐渐变缓，流向为从东流向西南。 1.4 气候特征 气候特征属温带大陆性季风气候，夏季基本受副热带高压影响，炎热多雨，冬 季受蒙古气团和来自西伯利亚的寒流影响，寒冷干燥。受海洋气候影响，年平均风 速较大，大风日数比内地平原多。全年平均气温为 11.9℃，最热月平均气温 26℃， 最冷月平均气温-4.2℃；年平均空气相对湿度 65％；年平均降雨量 574mm，降水多 集中在 6～8 月，占全年降水量的 70％；年平均蒸发量 2295.2mm；最大积雪深度 190mm；最大冻土深度 0.7m；年累积日照时间 2798.2 小时。 年主导风向为 SSW 风，其风向频率为 10.1%，次主导风向为 WSW 风，风向频 率为 8.67%，年静风频率 2.53％。年总平均风速为 4.6 米/秒。 全年各类稳定度频率中，中性类最高，为 65.16％，稳定类所占频率为 16.98％， 不稳定类为 17.87％，从稳定度的频率分布看，区域大气湍流状况对污染物的扩散有 利。2 生产工艺 2.1 工程主要原辅材料 采用沸腾氯化法工艺，以高钛渣和石油焦为原料生产出四氯化钛，再由四氯化 钛生产出产品海绵钛。生产工艺主要包括氯化、精制还原-蒸馏等。工程主要原辅材 3 料有高钛渣、石油焦、氯气、镁、铜、石墨电极，主要能源供应有煤、水、电等。 （1）氯气 海绵钛生产过程中氯化工序每年需氯气量为 40800 吨，其中生产中氯气循环量 为 23375 吨，年用新氯气量为 17425 吨。新氯气由唐山氯碱有限公司（双十工程） 提供，厂内设置液氯库。碱厂提供气体氯，经管道送入本厂，在本厂内设置一缓冲 罐与厂内循环氯气混合并均衡浓度，然后用于氯化炉生产。或用一吨钢瓶汽运至液 氯库，然后用于氯化炉生产。 （2）高钛渣供应 生产所需高钛渣应符合 SY/T 298-2007 要求，TiO2 不小于 92％，总铁不大于 4.0％ CaO + MgO 不大于 1.5％，MnO2 不大于 4.5％，品质为二级品以上。高钛渣年用量 为 18700 吨，主要供应厂商为阜新金属熔炼厂、河北宣化金属熔炼厂、云南路良铁 合金厂。 （3）石油焦 生产所需石油焦应符合 SH/T 0527-1992 要求，硫分≤2.0％，挥发分≤16％，灰 分≤0.8％，水分≤3％。石油焦年用量为 5355 吨，由天津大港油田供应。 主要原辅材料及能源消耗情况见表 2-1。 表 2- 1 主要原辅材料及能源消耗情况 序号 名称 单位 用量 来源 主要原辅材料 阜新金属熔炼厂、宣化金属熔炼厂、云南路 1 高钛渣 t/a 18700 2 石油焦 t/a 5355 天津大港油田 3 氯气 t/a 17425 唐山氯碱有限公司 4 镁 t/a 504 国内市场 5 铜 t/a 115 国内市场 6 石墨电极 t/a 153.6 国内市场 良铁合金厂 4 序号 名称 单位 用量 来源 燃料 7 煤 t/a 7710 唐山 供电 8 电 kwh 2.0716×108 开发区电网 供水 9 水 万 m3/a 57.55 开发水市政供水管网 2.2 四氯化钛生产工艺 （1）氯化 ①配料、输送 高钛渣、石油焦与返回料按 100：30：2～3 进行配料后输送到竖井锤机，在物 料输送过程中会产生少量的粉尘，通过脉冲袋式除尘器处理，粉尘达标排放，尘反 回工艺过程中。 ②粉碎 混合物料在竖井锤碎机中进行粉碎，粉碎后物料经风机引入旋风收尘装置进入 料仓，收尘装置滤出气体引入风机进气口中。 ③沸腾氯化 氯化炉在启动前先由重油或其它热源预热至 800℃以上，混合物料经料仓加入 到沸腾氯化炉中，在氯化炉中通入氯气，在 800-1000℃高温下进行自热化学反应， 由于反应过程为放热反应，其温度足以维持正常反应的进行，因此不再需要热源。 反应产物主要是气态的 TiCl4。反应过程中产生部分尾气，主要成份有 Cl2、HCl、 CO。反应后的氯化炉渣，主要成份是 C、FeCl3、、FeCl2、MnCl2、AlCl3、TiO2， 属一般固体废物，送开发区渣场。 ④收尘 沸腾氯化炉产生的气态的反应物经收尘器处理，在收尘器中气态的四氯化钛及 一些气态的杂质经收尘器上排口进入洗涤塔中，固态的沉渣则由收尘器底部收尘口 5 排出。收尘渣主要成份为 FeCl3、FeCl2、MnCl2、CaCl2、AlCl3，经水洗后送渣场。 ⑤洗涤 经收尘器处理后气体送到洗涤塔中进行冷却并经液态四氯化钛循环洗涤，液体 进入浓密机中，浓密机底部泥渣经浓密机浓密后，用泥浆泵排至泥浆雾化器，雾化 后的泥浆返回到收尘器中，浓密机上部液态为粗四氯化钛，排入到粗四氯化钛产品 贮罐中，氯化尾气经折流板槽气液分离后至尾气经处理设施。 ⑥尾气处理 沸腾氯化产生的尾气经管道引入尾气处理设施中，首先经两级水洗装置处理，生 成副产品盐酸，再经碱洗装置处理，生成副产品次氯酸钠。经处理后的尾气经100米 排气筒达标排放。 工艺流程及排污节点图见图 2-1 废气 G2 TiCl4 旋风收尘器 石油焦 高钛渣 废气 G1 袋式除尘器 尘 锤 碎 机 输送 渣 S1 洗 涤 塔 收 尘 器 沸腾氯 化炉 碱 洗 塔 盐酸 尾气 液 折流板槽 次氯酸钠 返回收尘 粉料 精四氯化钛 贮罐 雾化器 氯气 渣 泥浆 风机 水 洗 塔 浓密机 去精制车间 来自精制车间渣 废水 W1 风 渣 S2 渣 S3 图例 S---渣 W---废水 G---废气 图 3.2-1 固态 液态 气态 尘 氯化车间生产工艺流程与排污节点图 图 2- 1 氯化车间生产工艺流程与排污节点图 （2）精制 ①去高沸点杂质 由氯化车间生成的粗四氯化钛经高位槽加入蒸馏釜Ⅰ中，经电加热后，在蒸馏 釜Ⅰ控制温度 140-160℃将液态四氯化钛加热成气态，而沸点高于 140-160℃的杂质 6 仍以液态形式存在，进入蒸馏塔中进行气液分离，高沸点杂质以液态从蒸馏釜Ⅰ中 排出，这部份杂质含 TiCl4、FeCl2、FeCl3、MnCl2 等，由于杂质中含有 50％左右的 TiCl4，经泵槽返回到氯化车间浓密机中，经雾化器进入收尘器中，TiCl4 气体经收尘 器上排口进入洗涤塔中，固态的沉渣则由收尘器底部收尘口排出。 从氯化往精制送精 TiCl4 时，氯化贮罐需进气，精制的贮罐需要排气，为了避 免空气对 TiCl4 的污染，同时也减少 TiCl4 对大气的污染，氯化和精制的贮罐气体入 口采取相互串联方式，多余的气体进入氯化尾气净化系统。精制和还原的贮罐也采 取样方式。 ②去低沸点杂质 气态四氯化钛冷却成液态后进入蒸馏釜Ⅱ中，经电加热后在蒸馏釜Ⅱ中控制温 度 140℃，四氯化钛仍以液态形式存在，沸点低于 140℃的低沸点杂质以气态形式进 入精馏塔，经气液分离、冷却后排出精馏塔，进入低沸点杂质贮罐，这部分杂质中 含 TiCl4 和 SiCl4。 本工程中设有 SiCl4 提纯装置浮阀精馏塔，低沸点杂质通过高位槽加入到蒸馏 釜中，蒸馏釜经电加热后控制温度在 140℃，精馏塔的塔顶温度控制在 140℃以下， 再经冷却后进入 SiCl4 贮罐中外售，塔底分离出 TiCl4 进精四氯化钛贮罐。 ③除矾 液态四氯化钛从蒸馏釜Ⅱ中排出再经蒸馏釜Ⅲ经电加热成气态后进入铜丝塔中 （塔内装有铜丝球的填料），在除丝塔内进行除钒。 钒在高钛渣中以 V2O5 的形式存在，在氯化反应中，他生成了 VOCl3，以液态的 形式存在于 TiCl4 中，VOCl3 的沸点与 TiCl4 相近，约为 127℃。再用物理的方法将 它除去，已很不容易，于是改用化学方法。 除钒的方法是:气态的 TiCl4 通过装有铜丝球的填料塔，VOCl3 与铜发生了如下 反应： 7 VOCl3+Cu→VOCl2•CuCl↓ 生成的 VOCl2 变成了固态，附着在铜丝表面上。久之，它将复盖铜丝的全部表 面，铜丝将失去除钒作用。每一台铜丝填料塔的周期产量约为 300 t 左右。因此需 将失去活性的铜丝填料表面重新活化，活化的方法是进行酸洗使 VOCl2 溶解在盐酸 中。铜丝填料经酸洗、水洗、酒精脱水、干燥后重新装入填料塔中。 清洗完铜丝的废酸中含有：CuCl 2、VOCl2•CuCl，在废酸中加入 Na2S。 HCl+ VOCl2•CuCl+ CuCl 2+Na2S—CuS↓+ NaCl+H2O+VS↓ 经过滤后 CuS、VS 送往渣棚堆放待处理，NaCl 溶液送往污水处理站。 工艺流程及排污节点图见图 2-2。 SiCl4 外卖 SiCl4 贮槽 S5 出水 粗四氯化钛 高位槽 蒸馏釜Ⅰ 蒸 馏 塔 出水 循环冷却 循环冷却 进水 进水 高位槽 冷却 浮 出水 粗 TiCl4 去浓密机 阀 精 循环冷却 馏 塔 低沸点物 贮槽 精 馏 塔 SiCl4 外卖 蒸馏釜Ⅱ 蒸馏釜Ⅲ 高沸点杂质 S4 返回浓密机 精四氯化钛 贮槽 进水 铜 丝 塔 去蒸馏还 原车间 盐酸 N 2S 铜丝冲洗 中和、过滤 含矾、铜渣 S7 厂内暂存 废液 废水 W2 去废水处理站 杂质 S6 返回浓密机 图例 S---渣 W---废水 图 3.2-2 固态 液态 气态 尘 精制车间生产工艺及排污节点图 图 2- 2 精制车间生产工艺及排污节点图 （3）还原-蒸馏 液态精四氯化钛进入还原炉与液镁进行还原反应生成粗海绵钛坨。海绵钛坨经 破碎加工后经筛分、混匀为成品海绵钛。在海绵钛破碎加工过程中产生微量粉尘， 经收尘系统处理后外排。氯化镁去镁电解车间再生镁和氯气。 工艺流程及排污节点图见图 2-3。 8 精四氯化钛 高位槽 还原-蒸馏 联合炉 蒸馏拆卸 海绵钛坨 切割、破碎 氯化镁返回 镁电解车间 筛分 等外钛 混合 包装 成品海绵钛 图 3.2-3 还原-蒸馏车间生产工艺及排污节点图 图 2- 3 还原-蒸馏车间生产工艺及排污节点图 3 厂址辐射环境本底 根据 2018 年度开展的“全国第二次污染源普查伴生放射性矿普查项目”， 《2018 年全国辐射质量报告》结果显示，河北省内各监测站γ辐射剂量率监测结果平均值 为 74.3～81.2 nGy/h。 根据《伴生放射性矿开发利用环境辐射限值》(报批稿)，同时参照《铀矿冶辐 射防护和辐射环境保护规定》(GB23727-2020)，土地去污整治后任何 100m 范围内 Ra-226、Th-232 平均活度浓度扣除当地本底后不超过 180Bq/kg。据调查，唐山地区 土壤中放射性核素 Ra-226 本底水平为(13.2-41.0)Bq/kg，平均为 25.2Bq/kg； Th-232 本地水平为(21.6～50.9) Bq/kg，平均为 35.4Bq/kg:即场地治理后土壤中核 素 Ra-226、Th-232 残留量限值分别为 205Bq/kg 和 215Bq/kg 9 4 监测依据和标准 4.1 监测依据 《国务院关于印发土壤污染防治行动计划的通知》（国发 [2016] 31 号） 《国务院关于核安全与放射性污染防治“十三五”规划及 2025 年远景目标的批 复》（国函 [2017] 29 号） 《伴生放射性矿开发利用企业环境辐射监测及信息公开办法（试行）》（国环 规辐射〔2018〕1 号）。 4.2 监测标准 《辐射环境监测技术规范》HJ 61-2021； 《铀矿冶辐射环境监测规定》GB 23726-2009； 《环境核辐射监测中土壤样品采集与制备的一般规定》EJ 428-89； 《固体污染源监测质量保证与质量控制技术规范（试行）》HJ/T 373-2007； 《环境γ辐射剂量率测量技术规范》 HJ 1157-2021； 《环境空气中氡的测量方法》HJ 1212-2021； 《放射性矿产地质分析测试实验室质量保证规范》EJ/ 751-2014 《硅酸盐岩石化学分析方法 第 30 部分 44 个元素量的测定》 GB/T 14506.30-2010 《高纯锗γ能谱分析通用方法》GB/T 11713-2015。 5 质量保证 环境辐射监测的质量保证按照《辐射环境监测技术规范》HJ 61-2021 和《固废 污染源监测质量保证与质量控制技术规范（试行）》HJ/T 373-2007、《放射性矿产 地质分析测试实验室质量保证规范》EJ/ 751-2014 中相关要求进行。 10 5.1 辐射环境质量监测的目的与原则 5.1.1 辐射环境质量监测的目的 （1）判断伴生放射性矿开发利用活动流出物是否达标排放； （2）判断环境中放射性污染及其来源，报告辐射环境质量状况，掌握活动期间 辐射环境质量，积累环境辐射水平数据，掌握辐射环境质量的变化趋势，总结辐射 环境的变化规律，了解辐射环境水平是否异常，为辐射环境管理提供依据。 5.1.2 辐射环境质量监测的原则 辐射环境质量监测的内容，因监测对象的类型、规模、环境特征等因素的不同 而变化；在进行辐射环境质量监测方案设计时，应根据辐射防护最优化原则，进行 优化设计，随着时间的推移和经验的积累，可进行相应的改进。 5.2 实验室质量控制 样品分析测试由中矿（天津）岩矿检测有限公司完成。该公司具有完备的内部 质控管理体系，实验室质控样品包括：方法空白，实验室控制样，实验室平行样及 基质加标样品的检测分析对检测质量进控制。实验室使用方法空白样用以确保实验 过程中无污染，每批次监测样品应做全程序空白样品，以判断分析结果的准确性。 可根据分析方法的需要，在分析结果中扣除全程序空白值对监测结果进行修正；使 用质控样用以检测仪器状态且保证实验质量；使用基质加标样及基质加标平行样品 用以确保每种物质的回收率达到国家标准；使用平行样用以检测仪器精度且保证数 据准确。 5.2.1 土壤检测实验室质量控制 本次监测项目中土壤检测实验室平行质量控制如表 5-1 所示。 11 表 5- 1 土壤检测实验室平行质量控制 分析项目 铀 钍 镭-226 单位 μg/g μg/g Bq/kg 原始结果 平行样结果 相对偏差（%） 判定结果 1.04 1.00 1.96 合格 1.41 1.37 1.44 合格 6.58 6.66 0.60 合格 6.22 6.19 0.24 合格 14.1 14.3 0.70 合格 6 辐射环境监测 6.1 辐射环境监测方案 6.1.1 辐射环境监测点位布设 本次受甲方唐山南堡经济开发区管委会委托，对中航天赫（唐山）钛业有限公 司开展辐射环境监测项目，根据甲方要求，本次监测方案涉及空气氡及其子体、陆 地γ辐射剂量率和土壤，依据《伴生放射性矿产资源开发利用企业环境辐射监测及 信息公开管理办法（试行）》、《辐射环境监测技术规范》HJ 61-2021、《环境核 辐射监测中土壤样品采集与制备的一般规定》EJ 428-89 确定布点方案，对厂区周边 陆地γ辐射剂量率和土壤进行现场监测和实验室检测分析。本次监测项目中，土壤 样品按要求采集 7 组，其中包含一组土壤对照，对照点设置在厂区上风向口处即厂 区西北角，土壤采集使用洛阳铲采集样品，采样点原则布设在绿地等开阔的松软地 块，尽量减少对硬化地面的破坏。采取垂直深 20cm 的表层土。空气中氡及其子体 监测点 3 个，包括设施周围最近居民点、最大风频巅峰向 500 米附近居民点及一个 对照点，采用现场监测方式进行监测。陆地γ辐射空气吸收剂量率监测点位 17 个， 其中包括厂界四周，土壤样品采集点，空气氡监测点，易洒落矿物公路及一个对照 点，采用现场监测方式进行监测。本次监测布点方案与 2021 年度辐射环境监测布点 方案保持一致，具体点位分布情况见图 6-1，点位详情见表 6-1。 12 图 6-1 环境辐射监测点位示意图 表 6-1 监测点位信息 序 号 点位/样品编号 经度 纬度 1 TH γ-1 118.2007 2 TH γ-2 3 监测项 目 监测频次 （次/年） 备注 39.25606 1 厂界南 118.1959 39.26016 1 厂界北 TH γ-3 118.2035 39.25920 1 厂界东 4 TH γ-4 118.1916 39.25722 1 厂界西 5 TH γ-5 118.2022 39.25602 1 易洒落公路点 1 6 TH γ-6 118.1940 39.25617 1 易洒落公路点 2 7 TH γ-7 118.1862 39.25613 1 对照点 8 TH γ-8/TH k-1 118.2086 39.25150 γ辐射 1 设施周围最近居民点 9 TH γ-9/TH k-2 118.2028 39.25606 剂量率 1 最大风频下风向 500 米内最近居民点 1 环境空气对照点 γ辐射 剂量率 /氡及 10 TH γ-10/TH k-3 118.1925 39.26017 其子体 13 序 号 点位/样品编号 经度 纬度 11 TH γ-11/ TH T-1 118.1967 12 TH γ-12/ TH T-2 13 TH γ-13/ TH T-3 14 TH γ-14/ TH T-4 15 TH γ-15/ TH T-5 监测频次 （次/年） 备注 39.25616 1 土壤采样点（厂界南） 118.2002 39.26012 1 土壤采样点（厂界北） 118.2035 39.25760 1 土壤采样点（厂界东） 118.1916 39.25840 1 土壤采样点（厂界西） 1 土壤采样点（排气口 最大风频下风向 500 118.2031 监测项 目 γ辐射 剂量率 /铀 -238、 39.25603 钍 -232、 米范围内） 镭-226 16 TH γ-16/ TH T-6 118.1987 39.26005 1 土壤采样点（厂界和 废水排放口最近农 田） 17 TH γ-17/ TH T-7 118.1926 39.26021 1 土壤对照点 6.1.2 γ辐射剂量率监测 6.1.2.1 监测点定位 本次项目所有地表γ辐射剂量率监测点采用手持 GPS 定点，测量时根据现场实 际情况调整测点位置，定点进行航迹管理，留下航迹记录，并提交航迹图。由于在 实际工作中，所选用的西安 80 坐标系和 WGS-84 大地坐标系之间的误差是固有的， 手持 GPS 经纬度值和图件的地形线会有一定程度的误差存在，因此在工作区内的与 已知的控制点进行校正，使控制点坐标值和实际对应点 GPS 的坐标保持一致，这样 就达到了消除误差和准确校正仪器的目的。 6.1.2.2 监测设备 本次现场监测采用的 X、γ剂量率仪（辐射防护剂量仪表）/中能 X 射线空气比 释动能（图 6-2），该设备的性能如下： 1）能量响应：15KeV～10MeV，指示值变化范围≤±30% 2）量程范围：50 nSv/h～10Sv/h 14 3）持续测量模式下固有误差：≤±15% 4）重复性：0.7%（测定点约定值 5.4µSv/h） 5）不稳定性：≤±5%（连续工作） 6）温湿度影响：≤10%（5℃～40℃，相对湿度 95%）； 7）抗干扰能力：≤5%； 8）使用环境：温度：（-30～+50）℃ 相对湿度： 35%～95% 9）功耗：满电蓄电池供电，可以连续工作 12h。 10）外形尺寸（233×85×67）mm：0.9kg 图 6-2 χ-γ剂量率仪 6.1.2.3 现场监测方法 使用便携式 X、γ剂量率仪（辐射防护剂量仪表）对厂界周围开展监测。本次 γ辐射剂量率测量采用即时测量法，就是将γ辐射剂量率仪直接测量出点位上的γ 15 辐射空气吸收剂量率的瞬时值，在测量过程中尽量保持仪器的探头表面与被测点的 表面水平，间距为 1m，测点距附近高大建筑物的距离需大于 30m。当进行建筑物内 测量时，需考虑建筑物的类型和层次，在室内中央距地面 1m 高度处进行（见图 6-3） 。 每个测点连续测量 10 次，每次测量时间为 10s，并将测试结果填入《现场监测γ剂 量率监测原始记录表》。 图 6-3 现场γ辐射剂量率监测 16 6.1.3 空气中氡浓度及其子体 6.1.3.1 监测点定位 本次项目所有氡浓度及其子体监测点采用手持 GPS 定点，测量时根据现场实际 情况调整测点位置，定点进行航迹管理，留下航迹记录，并提交航迹图。由于在实 际工作中，所选用的西安 80 坐标系和 WGS-84 大地坐标系之间的误差是固有的，手 持 GPS 经纬度值和图件的地形线会有一定程度的误差存在，因此在工作区内的与已 知的控制点进行校正，使控制点坐标值和实际对应点 GPS 的坐标保持一致，这样就 达到了消除误差和准确校正仪器的目的。 6.1.3.2 监测设备 本次现场监测采用的测氡仪/JCD-270（s）/HB- J- 121（图 6-4），该设备的 性能如下： 1）本底计数：＜0.5count/min 2）探测灵敏度：＞1.3 count/min(/Bq.m3) 3 3）探测下线：＜2 Bq/m 3 4）测量范围：2～400000 Bq/m 5）测量不确定度：≤10%（K=2） 6）测量时间：＜5 分钟 7）存储功能：自动保存 1000 条谱线，可随时复查； 8）电源：+12V(可充电电池) 9）环境条件：-10℃～+50℃ 10）相对湿度：≤95% 11）26×30×15cm。 17 图 6-4 测氡仪 6.1.2.3 现场监测方法 使用测氡仪/JCD-270（s）/HB- J- 121 对氡浓度开展监测。本次氡浓度测量采 用即时测量法，测量空气中氡浓度时，仪器放置仪器架上，进气口距地面约 1.5m， 且必须接干燥管。要远离公路，远离烟囱。地势开阔，周围 10 米内无树木和建筑物。 每个测点单次测量时间 3600 秒，并将测试结果填入《现场监测γ剂量率监测原始记 录表》。 6.1.4 土壤样品采样 本次监测项目中，土壤样品采集位置与γ辐射剂量率监测位置保持一致，采集 并送检土壤样品 7 组，其中包含一组土壤对照，对照点设置在厂区上风向口处即厂 区西北角，土壤采集使用洛阳铲采集样品，采样点原则布设在绿地等开阔的松软地 块，尽量减少对硬化地面的破坏。采取垂直深 20cm 的表层土。 当采样对象为散状堆放样品时，可采用对角线型、梅花形、蛇形或棋盘型采样 18 法进行，将各点采得的样品混合在一起成一个完整样。 取出的土壤除去石块、草根等杂物，取 1.0 kg 样品装在塑料密封袋中。为避免 样品间交叉污染，每个采样点更换一次性丁腈手套，采样完成后，对采集样品编号， 并填写采样记录。现场采样照片如图 6-4 所示。 图 6-4 土壤采样 样品保存涉及采样现场样品保存、样品暂存保存和样品流转保存要求，应遵循 以下原则进行： 1）土壤样品保存参照《环境核辐射监测中土壤样品采集与制备的一般规定》 （EJ 428）的要求进行。 2）现场样品保存。采样现场需配备样品保温箱，保温箱内放置冷冻的蓝冰，样 品 采集后应立即存放至保温箱内，保证样品在 4℃低温保存。 19 3）样品暂存保存。如果样品采集当天不能将样品寄送至实验室进行检测，样品 需用冷藏柜 4℃低温保存，冷藏柜温度应调至 4℃。 4）样品流转保存。样品寄送到实验室的流转过程要求保存在存有冷冻蓝冰的保 温箱内，4℃低温保存流转。 土壤样品监测指标为铀、钍和镭-226。 6.2 辐射环境监测结果 监测结果表明，厂区周边γ辐射剂量率范围为 43.0～74.0 nGy/h，空气氡浓度范 围为 20.46～32.73Bq/m3，土壤中铀含量范围为 1.02～1.58μg/g，土壤中钍含量范围 为 4.43～8.87μg/g，土壤中镭-226 含量范围为 14.9～22.3Bg/kg，详细监测结果见表 6-2〜6-4。 表 6-2 γ辐射剂量率监测结果统计 序号 监测点位 γ辐射剂量率 （nGy/h） 1 厂界南 71.6 2 厂界北 59.5 3 厂界东 74.0 4 厂界西 61.0 5 易洒落公路点 1 43.0 6 易洒落公路点 2 62.9 7 设施周围最近居民点 57.3 8 最大风频下风向 500 米内 最近居民点 54.6 9 环境空气对照点 58.4 10 土壤采样点（厂界南） 56.3 11 土壤采样点（厂界北） 56.9 12 土壤采样点（厂界东） 51.8 13 土壤采样点（厂界西） 65.8 20 序号 监测点位 γ辐射剂量率 （nGy/h） 14 土壤采样点 （排气口最大风频下风向 500 米范围内） 63.1 15 土壤采样点（厂界和废水排放口最近农田） 61.5 16 土壤对照点 43.8 平均 / 58.8 17 对照点 62.7 表 6-3 空气氡监测结果统计 序号 监测点位 氡浓度 （Bq/m3） 1 设施周围最近居民点 20.46 2 最大风频下风向 500 米内最近居民点 32.73 3 环境空气对照点 12.28 表 6-4 土壤监测结果统计 序 号 监测点位 铀 铀-238 钍 1 钍-232 镭-226 （μg/g） （Bq/kg） （μg/g） 土壤采样点（厂界南） 1.02 12.7 6.62 26.9 14.9 2 土壤采样点（厂界北） 1.21 15.1 6.32 25.6 17.1 3 土壤采样点（厂界东） 1.29 16.0 7.35 29.8 19.2 4 土壤采样点（厂界西） 1.10 13.7 4.43 18.0 15.3 5 土壤采样点（排气口 最大风频下风向 500 米范围内） 1.39 17.3 6.20 25.2 20.3 6 土壤采样点（厂界和 废水排放口最近农 田） 1.58 19.7 8.87 36.0 22.3 7 土壤对照点 0.98 12.2 5.22 21.2 14.2 （Bq/kg） （Bq/kg） 注：铀-238 核素活度和钍-232 核素活度，是依据《放射性矿产地质分析测试实验室 质量保证规范》（EJ/T 751-2014），由铀和钍的含量换算而得。 6.3 辐射环境监测结果分析 辐射环境监测数据表明，中航天赫（唐山）钛业有限公司的厂界四周γ辐射剂 21 量 率 在 43.0 ～ 74.0nGy/h 之 间 ， 平 均 值 为 58.8nGy/h ， 小 于 对 照 点 的 数 值 （62.7nGy/h），与 2021 年监测平均值（60.3nGy/h）保持在同一水平。根据 2018 年度开展的“全国第二次污染源普查伴生放射性矿普查项目”，唐山市γ辐射剂量 率的本底水平为（34.5～65.8）nGy/h，平均值为 49.6 nGy/h，低于本次监测结果。 据《2021 年全国辐射质量报告》结果显示，河北省内各监测站γ辐射剂量率监测结 果平均值为 63.25～92.7 nGy/h，与本次γ辐射剂量率监测结果相近。本次监测报 告结果表明，中航天赫（唐山）钛业有限公司厂界四周的陆地γ辐射剂量率处于正 常本底水平。 中航天赫（唐山）钛业有限公司的厂界四周土壤中，铀-238 含量在 12.7～ 19.7Bg/kg 之间，平均值为 15.7Bg/kg，略高于对照点的监测值（12.2Bg/kg），与 2021 年监测平均值（22.3Bg/kg）保持在同一水平；钍-232 含量在 18.0～36.0Bg/kg 之间，平均值为 26.9Bg/kg，略高于对照点的监测值（21.2Bg/kg），与 2021 年监 测平均值（35.3Bg/kg）保持在同一水平；镭-226 含量在 14.9～22.3Bg/kg 之间， 平均值为 18.1Bg/kg，略高于对照点的监测值（14.2Bg/kg），与 2021 年监测平均 值（23.7Bg/kg）保持在同一水平。以上数据均接近《2021 年全国辐射质量报告》 中河北省土壤中的放射性核素γ能谱监测结果（铀-238 含量范围为 20～40Bg/kg、 钍-232 含量范围为 23～49Bg/kg、镭-226 含量范围为 18～33Bg/kg）。本次监测报 告结果表明，中航天赫（唐山）钛业有限公司厂界四周土壤中铀-238、钍-232、镭-226 含量均属于正常本底水平。 中航天赫（唐山）钛业有限公司的最大风频下风向 500 米内居民点氡浓度均值 为 32.73Bq/m3；设施周围最近居民点氡浓度值为 20.46Bq/m3；环境空气对照点氡浓 度值为 12.28 Bq/m3。以上数据均小于《民用建筑工程室内环境污染控制标准》GB 50325-2020》中一类民用建筑工程中≤150 Bq/m3 的要求，故中航天赫（唐山）钛业 有限公司周围氡浓度均属于正常本底水平。 22 7 结论 根据本次中航天赫（唐山）钛业有限公司环境辐射监测结果表明，厂界四周γ 辐射剂量率、土壤中放射性核素（铀-238、钍-232、镭-226）以及空气中氡浓度属 于正常本底水平。 8 附件 检 测 报 告 （ 报 告 编 号 ： 2023(HJ)-098 ， 2023(HJ)-099， 2023(YK)-019 ， HB230301401KQ）。 23
