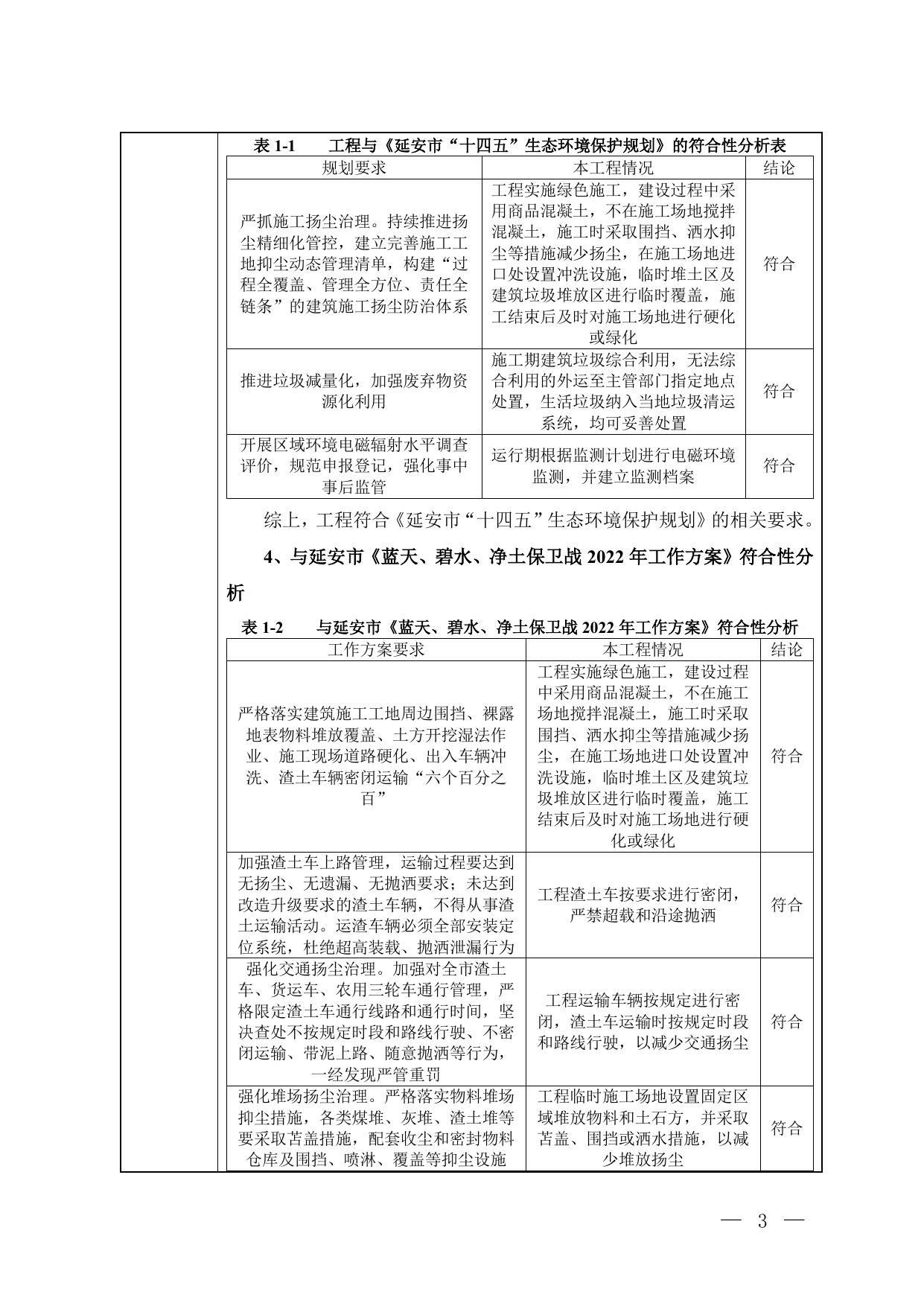

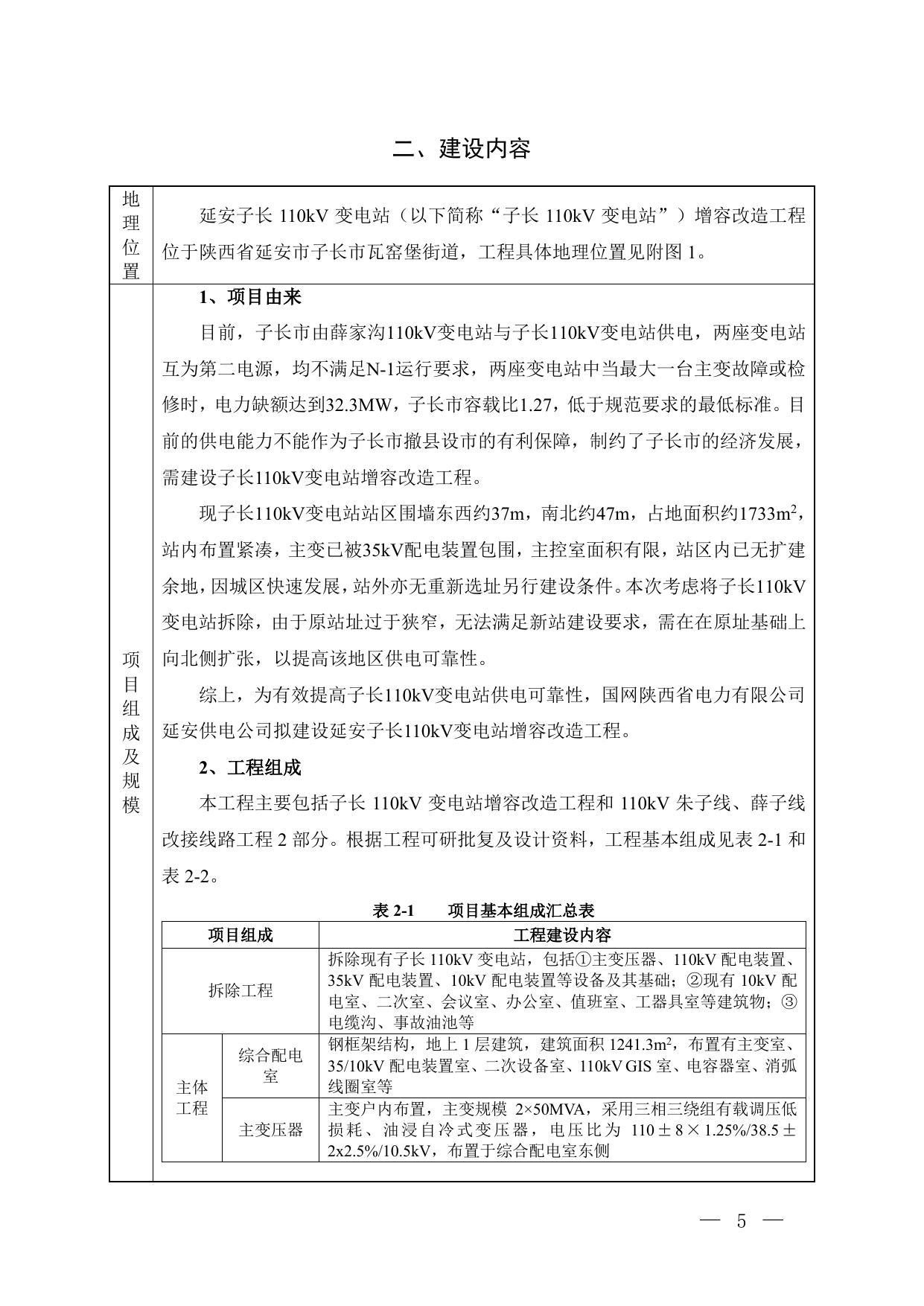

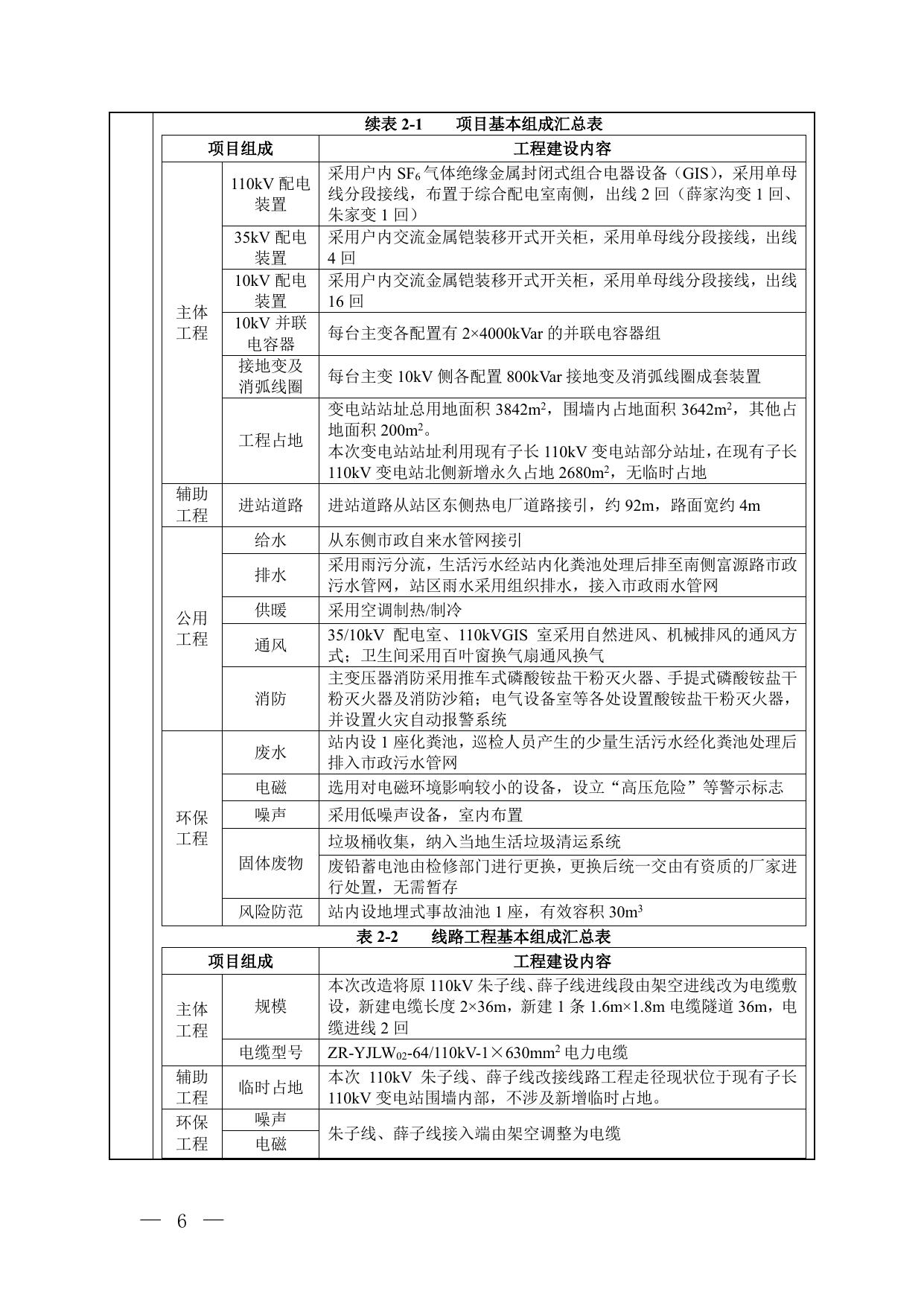

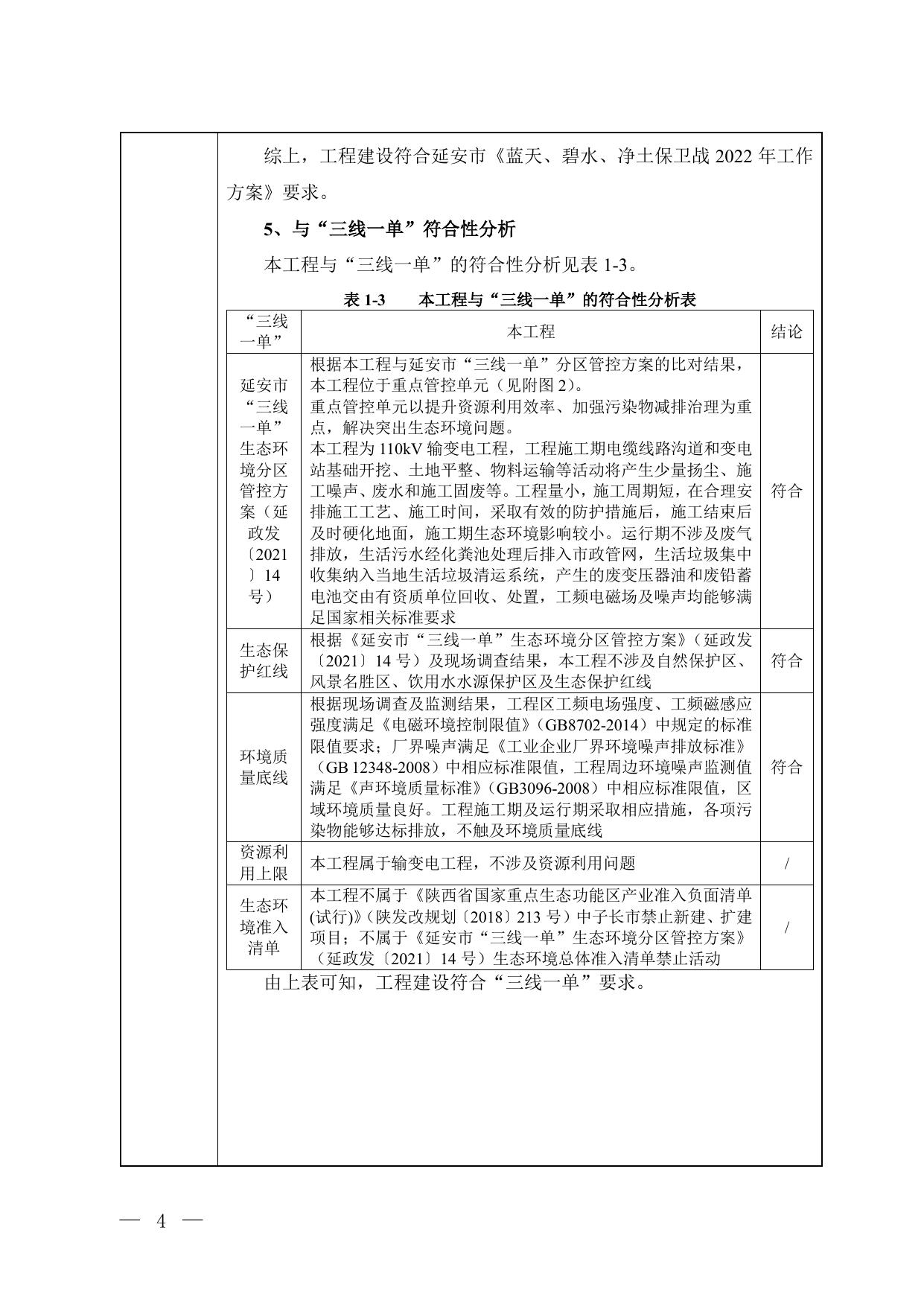

一、建设项目基本情况 建设项目 名称 项目代码 建设单位 联系人 延安子长 110 千伏变电站增容改造工程 无 白继军 建设地点 地理坐标 建设项目 行业类别 建设性质 联系方式 13991773186 陕西省延安市子长市瓦窑堡街道 ① 子长 110kV 变电站中心坐标：E109 度 39 分 10.103 秒，N37 度 7 分 45.079 秒；② 110kV 朱子线、薛子线改接线路工程：起点 E109 度 39 分 10.489 秒、N37 度 7 分 42.944 秒，终点：E109 度 39 分 10.103 秒，N37 度 7 分 45.079 秒 新增永久占地面积为 五十五、核与辐射用地（用海）面积 2680m2 ；拟建电缆线路长 161 输变电工程 （m2）/长度（km） 度 2×36m 首次申报项目 □新建（迁建） □不予批准后再次申报项 改建 建设项目 目 □扩建 申报情形 □超五年重新审核项目 □技术改造 □重大变动重新报批项目 项目审批 （核准/ 备案）部 门（选 填） 总投资 （万元） 环保投资 占比 （%） / 项目审批（核准/ 备案）文号（选填） / 5828 环保投资（万元） 86.0 1.48 施工工期 12 个月 是否开工 建设 否 □是： 专项评价 设置情况 根据《环境影响评价技术导则 输变电》（HJ24-2020）要求，设置电磁环 境影响评价专题 规划情况 无 规划环境 影响评价 情况 无 — 1 — 规划及规 划环境影 响评价符 合性分析 无 1、产业政策符合性分析 工程属于《产业结构调整指导目录（2019年本）》 （2021年修改）“鼓 励类”第四项“电力”第10条“电网改造与建设，增量配电网建设”，符 合国家有关的产业政策。 2、与区域电网规划的符合性分析 现有子长110kV变电站属于国网陕西省电力有限公司延安供电公司 在运行变电站，其增容改造工程已纳入延安电网“十四五”规划，见图11。 其他符合 性分析 图1-1 周边电网规划示意图 3、工程与《延安市“十四五”生态环境保护规划》符合性分析 工程与《延安市“十四五”生态环境保护规划》的符合性见表1-1。 — 2 — 表 1-1 工程与《延安市“十四五”生态环境保护规划》的符合性分析表 规划要求 本工程情况 结论 工程实施绿色施工，建设过程中采 用商品混凝土，不在施工场地搅拌 严抓施工扬尘治理。持续推进扬 混凝土，施工时采取围挡、洒水抑 尘精细化管控，建立完善施工工 尘等措施减少扬尘，在施工场地进 地抑尘动态管理清单，构建“过 符合 口处设置冲洗设施，临时堆土区及 程全覆盖、管理全方位、责任全 建筑垃圾堆放区进行临时覆盖，施 链条”的建筑施工扬尘防治体系 工结束后及时对施工场地进行硬化 或绿化 施工期建筑垃圾综合利用，无法综 推进垃圾减量化，加强废弃物资 合利用的外运至主管部门指定地点 符合 源化利用 处置，生活垃圾纳入当地垃圾清运 系统，均可妥善处置 开展区域环境电磁辐射水平调查 运行期根据监测计划进行电磁环境 评价，规范申报登记，强化事中 符合 监测，并建立监测档案 事后监管 综上，工程符合《延安市“十四五”生态环境保护规划》的相关要求。 4、与延安市《蓝天、碧水、净土保卫战 2022 年工作方案》符合性分 析 表 1-2 与延安市《蓝天、碧水、净土保卫战 2022 年工作方案》符合性分析 工作方案要求 本工程情况 结论 工程实施绿色施工，建设过程 中采用商品混凝土，不在施工 严格落实建筑施工工地周边围挡、裸露 场地搅拌混凝土，施工时采取 地表物料堆放覆盖、土方开挖湿法作 围挡、洒水抑尘等措施减少扬 业、施工现场道路硬化、出入车辆冲 尘，在施工场地进口处设置冲 符合 洗、渣土车辆密闭运输“六个百分之 洗设施，临时堆土区及建筑垃 百” 圾堆放区进行临时覆盖，施工 结束后及时对施工场地进行硬 化或绿化 加强渣土车上路管理，运输过程要达到 无扬尘、无遗漏、无抛洒要求；未达到 工程渣土车按要求进行密闭， 改造升级要求的渣土车辆，不得从事渣 符合 严禁超载和沿途抛洒 土运输活动。运渣车辆必须全部安装定 位系统，杜绝超高装载、抛洒泄漏行为 强化交通扬尘治理。加强对全市渣土 车、货运车、农用三轮车通行管理，严 工程运输车辆按规定进行密 格限定渣土车通行线路和通行时间，坚 闭，渣土车运输时按规定时段 符合 决查处不按规定时段和路线行驶、不密 和路线行驶，以减少交通扬尘 闭运输、带泥上路、随意抛洒等行为， 一经发现严管重罚 强化堆场扬尘治理。严格落实物料堆场 工程临时施工场地设置固定区 抑尘措施，各类煤堆、灰堆、渣土堆等 域堆放物料和土石方，并采取 符合 要采取苫盖措施，配套收尘和密封物料 苫盖、围挡或洒水措施，以减 仓库及围挡、喷淋、覆盖等抑尘设施 少堆放扬尘 — 3 — 综上，工程建设符合延安市《蓝天、碧水、净土保卫战 2022 年工作 方案》要求。 5、与“三线一单”符合性分析 本工程与“三线一单”的符合性分析见表 1-3。 表 1-3 “三线 一单” 延安市 “三线 一单” 生态环 境分区 管控方 案（延 政发 〔2021 〕14 号） 生态保 护红线 环境质 量底线 本工程与“三线一单”的符合性分析表 本工程 根据本工程与延安市“三线一单”分区管控方案的比对结果， 本工程位于重点管控单元（见附图 2） 。 重点管控单元以提升资源利用效率、加强污染物减排治理为重 点，解决突出生态环境问题。 本工程为 110kV 输变电工程，工程施工期电缆线路沟道和变电 站基础开挖、土地平整、物料运输等活动将产生少量扬尘、施 工噪声、废水和施工固废等。工程量小，施工周期短，在合理安 排施工工艺、施工时间，采取有效的防护措施后，施工结束后 及时硬化地面，施工期生态环境影响较小。运行期不涉及废气 排放，生活污水经化粪池处理后排入市政管网，生活垃圾集中 收集纳入当地生活垃圾清运系统，产生的废变压器油和废铅蓄 电池交由有资质单位回收、处置，工频电磁场及噪声均能够满 足国家相关标准要求 根据《延安市“三线一单”生态环境分区管控方案》（延政发 〔2021〕14 号）及现场调查结果，本工程不涉及自然保护区、 风景名胜区、饮用水水源保护区及生态保护红线 根据现场调查及监测结果，工程区工频电场强度、工频磁感应 强度满足《电磁环境控制限值》 （GB8702-2014）中规定的标准 限值要求；厂界噪声满足《工业企业厂界环境噪声排放标准》 （GB 12348-2008）中相应标准限值，工程周边环境噪声监测值 满足《声环境质量标准》 （GB3096-2008）中相应标准限值，区 域环境质量良好。工程施工期及运行期采取相应措施，各项污 染物能够达标排放，不触及环境质量底线 符合 符合 符合 资源利 用上限 本工程属于输变电工程，不涉及资源利用问题 / 生态环 境准入 清单 本工程不属于《陕西省国家重点生态功能区产业准入负面清单 (试行)》 （陕发改规划〔2018〕213 号）中子长市禁止新建、扩建 项目；不属于《延安市“三线一单”生态环境分区管控方案》 （延政发〔2021〕14 号）生态环境总体准入清单禁止活动 / 由上表可知，工程建设符合“三线一单”要求。 — 4 — 结论 二、建设内容 地 理 位 置 延安子长 110kV 变电站（以下简称“子长 110kV 变电站”）增容改造工程 位于陕西省延安市子长市瓦窑堡街道，工程具体地理位置见附图 1。 1、项目由来 目前，子长市由薛家沟110kV变电站与子长110kV变电站供电，两座变电站 互为第二电源，均不满足N-1运行要求，两座变电站中当最大一台主变故障或检 修时，电力缺额达到32.3MW，子长市容载比1.27，低于规范要求的最低标准。目 前的供电能力不能作为子长市撤县设市的有利保障，制约了子长市的经济发展， 需建设子长110kV变电站增容改造工程。 现子长110kV变电站站区围墙东西约37m，南北约47m，占地面积约1733m2， 站内布置紧凑，主变已被35kV配电装置包围，主控室面积有限，站区内已无扩建 余地，因城区快速发展，站外亦无重新选址另行建设条件。本次考虑将子长110kV 变电站拆除，由于原站址过于狭窄，无法满足新站建设要求，需在在原址基础上 项 目 组 成 及 规 模 向北侧扩张，以提高该地区供电可靠性。 综上，为有效提高子长110kV变电站供电可靠性，国网陕西省电力有限公司 延安供电公司拟建设延安子长110kV变电站增容改造工程。 2、工程组成 本工程主要包括子长 110kV 变电站增容改造工程和 110kV 朱子线、薛子线 改接线路工程 2 部分。根据工程可研批复及设计资料，工程基本组成见表 2-1 和 表 2-2。 表 2-1 项目组成 拆除工程 主体 工程 综合配电 室 主变压器 项目基本组成汇总表 工程建设内容 拆除现有子长 110kV 变电站，包括①主变压器、110kV 配电装置、 35kV 配电装置、10kV 配电装置等设备及其基础；②现有 10kV 配 电室、二次室、会议室、办公室、值班室、工器具室等建筑物；③ 电缆沟、事故油池等 钢框架结构，地上 1 层建筑，建筑面积 1241.3m2，布置有主变室、 35/10kV 配电装置室、二次设备室、110kV GIS 室、电容器室、消弧 线圈室等 主变户内布置，主变规模 2×50MVA，采用三相三绕组有载调压低 损 耗 、 油 浸 自 冷 式 变 压 器 ， 电 压 比 为 110 ± 8 × 1.25%/38.5 ± 2x2.5%/10.5kV，布置于综合配电室东侧 — 5 — 续表 2-1 项目组成 110kV 配电 装置 主体 工程 辅助 工程 35kV 配电 装置 10kV 配电 装置 10kV 并联 电容器 接地变及 消弧线圈 进站道路从站区东侧热电厂道路接引，约 92m，路面宽约 4m 供暖 通风 废水 从东侧市政自来水管网接引 采用雨污分流，生活污水经站内化粪池处理后排至南侧富源路市政 污水管网，站区雨水采用组织排水，接入市政雨水管网 采用空调制热/制冷 35/10kV 配电室、110kVGIS 室采用自然进风、机械排风的通风方 式；卫生间采用百叶窗换气扇通风换气 主变压器消防采用推车式磷酸铵盐干粉灭火器、手提式磷酸铵盐干 粉灭火器及消防沙箱；电气设备室等各处设置酸铵盐干粉灭火器， 并设置火灾自动报警系统 站内设 1 座化粪池，巡检人员产生的少量生活污水经化粪池处理后 排入市政污水管网 电磁 选用对电磁环境影响较小的设备，设立“高压危险”等警示标志 噪声 采用低噪声设备，室内布置 固体废物 风险防范 项目组成 规模 电缆型号 辅助 工程 临时占地 环保 工程 噪声 电磁 — 6 — 每台主变 10kV 侧各配置 800kVar 接地变及消弧线圈成套装置 进站道路 消防 主体 工程 每台主变各配置有 2×4000kVar 的并联电容器组 工程占地 排水 环保 工程 工程建设内容 采用户内 SF6 气体绝缘金属封闭式组合电器设备（GIS），采用单母 线分段接线，布置于综合配电室南侧，出线 2 回（薛家沟变 1 回、 朱家变 1 回） 采用户内交流金属铠装移开式开关柜，采用单母线分段接线，出线 4回 采用户内交流金属铠装移开式开关柜，采用单母线分段接线，出线 16 回 变电站站址总用地面积 3842m2，围墙内占地面积 3642m2，其他占 地面积 200m2。 本次变电站站址利用现有子长 110kV 变电站部分站址，在现有子长 110kV 变电站北侧新增永久占地 2680m2，无临时占地 给水 公用 工程 项目基本组成汇总表 垃圾桶收集，纳入当地生活垃圾清运系统 废铅蓄电池由检修部门进行更换，更换后统一交由有资质的厂家进 行处置，无需暂存 站内设地埋式事故油池 1 座，有效容积 30m3 表 2-2 线路工程基本组成汇总表 工程建设内容 本次改造将原 110kV 朱子线、薛子线进线段由架空进线改为电缆敷 设，新建电缆长度 2×36m，新建 1 条 1.6m×1.8m 电缆隧道 36m，电 缆进线 2 回 ZR-YJLW02-64/110kV-1×630mm2 电力电缆 本次 110kV 朱子线、薛子线改接线路工程走径现状位于现有子长 110kV 变电站围墙内部，不涉及新增临时占地。 朱子线、薛子线接入端由架空调整为电缆 3、工程概况 ⑴ 子长110kV变电站增容改造工程 ① 现有子长 110kV 变电站现状 现有子长 110kV 变电站为国网陕西省电力有限公司延安供电公司投建的户 外变电站，位于延安市子长市瓦窑堡街道，始建于 1990 年，于 2012 年进行过增 容改造。现有主变容量 1×63MVA，户外布置；110kV 采用单母线分段接线，户 外 HGIS 形式，出线 2 回；变压器 35kV 侧直接出线 1 回；10kV 采用单母线接 线，目前运行出线 6 回。 ② 建设规模 本工程拟将现有子长 110kV 变电站全部拆除，包括变电站内主变、配电装置 等设备及其基础设施、站内建构筑物（10kV 配电室、二次室、会议室、办公室、 值班室、工器具室等）、电缆沟、事故油池等。 本次改造利用原有部分站址并向北扩地，子长 110kV 变电站改造后为全户 内布置，主变本期选用为 2 台 50MVA 的采用三相三绕组有载调压低损耗、油浸 自冷式变压器，布置于综合配电室内部东侧；110kV 配电装置采用单母线分段接 线，本期出线 2 回（薛家沟变 1 回、朱家变 1 回），本工程平面布置图见附图 3、 附图 4。 ③ 站址概况 子长110kV变电站位于延安市子长市瓦窑堡街道子长市热力公司旁，站区南 侧为富源路，北侧为子长市热力公司，东侧为空地及子长市电力局城郊供电所闲 置房，西侧为子长市热力公司内部道路。变电站站址总用地面积3842m2，围墙内 占地面积3642m2，其他占地面积200m2。 拟建场地部分为现有子长110kV变电站、部分为空地，拟建场地地貌单元为 秀延河流域黄土沟壑区，南侧紧邻富源路，交通便利。变电站周边环境关系见附 图6。 ④ 电气主接线 110kV 系统：采用户内 GIS 组合电器设备，含 SF6 断路器、隔离开关、SF6 电流互感器、电容式电压互感器、避雷器等，采用单母线分段接线，出线 2 回。 35kV 系统：采用户内交流金属铠装移开式开关柜，采用单母线分段接线， — 7 — 出线 4 回。 10kV 系统：采用户内交流金属铠装移开式开关柜，接地变及消弧线圈采用 户内成套装置，采用单母线分段接线，出线 16 回。 ⑤ 无功补偿 每台主变各配置有 2×4000kVar 的并联电容器组。 ⑥ 公用工程 给排水：给水从东侧市政自来水管网接引；采用雨污分流，生活污水经站内 化粪池处理后排至南侧富源路市政污水管网，站区雨水采用组织排水，接入市政 雨水管网。 通风：35/10kV 配电室、110kV GIS 室采用自然进风、机械排风的通风方式； 卫生间采用百叶窗换气扇通风换气。 消防：主变压器消防采用推车式磷酸铵盐干粉灭火器、手提式磷酸铵盐干粉 灭火器及消防沙箱；电气设备室等各处设置酸铵盐干粉灭火器，并设置火灾自动 报警系统。 固体废物处理设施：变电站内有集中垃圾收集箱，用于收集站内生活垃圾； 废铅蓄电池由检修部门进行更换，更换后统一交由有资质的厂家进行处置，无需 暂存。 风险防范措施：站内设地埋式事故油池 1 座，有效容积 30m3。 ⑦ 劳动定员 子长 110kV变电站按无人值守设计，正常仅有定期巡检人员。 ⑧ 增容改造前后变化 子长 110kV变电站增容改造前后变化情况见表 2-3。 表 2-3 项目 子长 110kV 变电站增容改造前后工程内容对照表 现有工程 增容改造后 变化情况 变电站形式 户外变电站 户内变电站 主变压器规模 1×63MVA 2×50MVA 户外 HGIS 户内 GIS 改为户内 GIS 构造 架空出线 2 回 电缆出线 2 回 改为电缆出线 25m3 30m3 重新建设 30m3 事故油池 1 座 1733m2 3642m2 增加 1909m2 110kV 户外配 电装置 110kV 出线形 式 事故油池 围墙内占地面 积 — 8 — 改为户内变电站 改为 2 台 50MVA 主变，满足 N-1 运行要求 ⑵ 110kV朱子线、薛子线改接线路工程 ① 线路规模 本次拟将 110kV 朱子线、薛子线进站段由现状架空进线，改为由现有原终端 杆下塔后电缆敷设，接至增容改造后的子长 110kV 变电站，线路长度为 2×36m， 新建 1 条 1.6m×1.8m 电缆隧道 36m。 ② 电缆型号 采用ZR-YJLW02-64/110kV-1×630mm2 型电力电缆。 ③ 线路走径 本次改接工程将 110kV朱子线、薛子线从子长 110kV变电站南侧现有第 1 基 塔由架空进站改为下塔后电缆进站，电缆从杆塔下塔后向北走线进入变电站，不 拆除现有终端塔，总长度约 36m，线路走径图见附图 5。 1、工程布局情况 ⑴ 子长 110kV 变电站 子长 110kV 变电站总体布置分为两部分：综合配电室和辅助设施，综合配电 室位于站区西侧，辅助设施位于站区东侧。 综合配电室东侧自北向南依次为电容器室、主变压器室、110kV GIS 室，西 侧自北向南依次为消弧线圈室、35/10kV 配电装置室、蓄电池室、二次设备室； 辅助设施自北向南依次为泵房、消防水池、事故油池、化粪池和辅助房。子长 总 平 面 及 现 场 布 置 110kV 变电站总平面图布置见附图 3、附图 4。 ⑵ 110kV 朱子线、薛子线改接线路工程 本次改造将原 110kV 朱子线、薛子线进线段由架空进线改为电缆敷设，新建 1 条 1.6m×1.8m 电缆隧道 36m，电缆进线 2 回。沿线现状见图 2-1。 改接线路起点（现有线路终端塔，本次保留 终端塔） 图2-1 改接线路沿线（现有子长110kV变电站配 电装置区） 拟建线路沿线现状图 — 9 — 2、施工布置 ⑴ 工程占地 ① 永久占地 根据工程可研设计，本次子长110kV变电站增容改造工程总占地面积3842m2 利用原有部分站址并向北扩地，利用原有占地1162m2，新增占地面积约2680m2， 新增占地类型为其他用地，新增占地现状为空地；拟建110kV电缆线路自现有终 端塔至拟建子长110kV变电站改为电缆进线，不涉及永久占地。 ② 临时占地 根据施工安排，子长110kV变电站首先建设围墙，物料均在围墙内堆放，无 临时占地。 本次110kV朱子线、薛子线改接线路工程走径现状位于现有子长110kV变电 站围墙内部，不涉及新增临时占地。 综上，工程占地情况详见表2-4。 表 2-4 工程组成 单位：m2 本工程占地类型一览表 占地类型 其他用地 公共设施用地 合计 永久占地 变电站占地 2680（2680） 1162（0） 3842（2680） 临时占地 电缆占地 0 0 0 2680（2680） 1162（0） 3842（2680） 总计 备注：括号内为新增占地面积 ⑵ 工程土石方平衡 ① 根据可研资料，本工程拟拆除现有子长110kV变电站，并利用原有部分站 址并向北扩地，变电站土方包括站区场地平整、建站道路、站外边坡、建构筑物 等，平整场地需挖方1800m3，建（构）筑物基槽挖方4500m3，总挖方6300m3，基 坑回填需土方4800m3，外弃土1500m3。 ② 本次110kV朱子线、薛子线改接线路工程走径现状位于现有子长110kV变 电站围墙内部，电缆沟道施工土方可在变电站施工过程中处理，电缆施工不新增 土石方。 综上，本工程总弃土量为1500m3。工程开工建设前通过咨询市政部门，根据 市政部门指定位置进行堆放。 本工程电缆沟道采用现浇钢筋混凝土结构，电缆沟道的横断面设计见图2-2， — 10 — 电缆在电缆沟道支架上采用品字型排列方式。 图2-2 电缆沟横断面设计示意图 1、施工工艺 ⑴ 拆除工程 本次拆除工程为原有子长 110kV 变电站，拆除原有 110kV 朱子线、薛子线 架空进线导线。 施 工 方 案 ① 子长 110kV 变电站拆除 首先确认拆除的电气、仪表设备→挂牌、标示→停电、验电→拆除→搬运至 指定地点、包装。 变压器、互感器等拆除：将变压器、互感器等设备轨道焊接处或地脚螺栓用 气焊割断，连接母线或电缆拆除，用吊车将各设备吊至指定地点。待站内电气设 备、母线、钢管、支架、配电柜等均搬运至制定地点后，采用推土机、吊车并配 备洒水装备，将站内设施进行平整，期间产生的建筑垃圾用铲车、推土机等将其 — 11 — 堆运至指定地点。 ② 原有架空进线导线线路拆除： 导线拆除为破坏性拆除，拆除前确认导线无电后，用剪线钳或锯弓切断，盘 成圈运至指定地点。 ⑵ 子长 110kV 变电站增容改造工程 子长 110kV 变电站增容改造工程施工期包括施工准备、基础施工、设备安装 调试、施工清理等环节。 ① 施工准备阶段主要为场地平整、建设围墙、材料进场、物资运输及施工 机械准备。变电站站区施工主要在用地范围内进行，临时施工场地设置在站区围 墙内。 ② 基础施工：主要包括综合配电室、辅助设施等施工。基础开挖采用机械 开挖的方式，主要机具为推土机、挖掘机、装载机，主要施工工艺流程为：平整 场地→定位放线→复核（包括轴线、方向）→基槽开挖→浇筑砼垫层→轴线引设 →基础模板、钢筋安装→浇筑基础砼→基础砖砌筑→回填土。 ③ 设备安装：进行配电室墙体、构件吊装，暖通、给排水工程等安装，主 变、配电装置区架构、电气设备安装等。 ④ 装修、架线调试：主控室等墙面装修、开关柜等安装，主变架线，电气 设备运行调试等过程。 ⑶ 110kV朱子线、薛子线改接线路工程 本工程电缆采用沟道敷设方式，电缆沟道尺寸为1.6m×1.8m，主要施工工艺 流程为：电缆沟基槽开挖→浇筑混凝土底板垫层→电缆沟模板安装、浇筑混凝土 →电缆沟扁铁安装→电缆沟压顶混凝土施工→电缆敷设→电气检测、调试。 ① 电缆沟基槽开挖：施工前首先划定拟开挖的工作面，采用小型挖土机在 要求的工作区域开挖，土方堆放于沿线基槽两侧。 ② 浇筑混凝土底板垫层：电缆沟基础开挖后经过监理和勘察单位地基验槽， 合格后立即支模并浇筑垫层混凝土。在垫层混凝土浇筑完毕后，用经纬仪直接测 出控制轴线，并在垫层面上弹出墨线，进入下道工序施工。 ③ 电缆沟模板安装、浇筑混凝土：作业之前要弹好电缆沟两侧模板边线、 模板检查线及标高，之后进行模板安装、浇筑混凝土，沿电缆沟壁建筑混凝土带 — 12 — 或安装预支混凝土块，便于电缆支架固定、扁铁安装。 ④ 电缆沟压顶混凝土施工：在电缆沟上方铺设钢筋、模板，采用吊车上料 和手推车配合进行压顶混凝土浇筑，期间加强压顶根部混凝土振动棒振搅，防止 漏振造成根部结合不良。 ⑤ 电缆敷设：采用电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶并 人工辅助的方式将电缆敷设于电缆沟中，之后利用钢锯、手锤、扳手、电气焊工 具等将电缆固定在支架上，进行电气检测、调试。 2、施工时序 子长110kV变电站增容改造工程可与电缆线路工程同时施工。 3、施工周期 工程计划开工时间为 2022 年 12 月，预计投产时间为 2023 年 11 月，共计 12 个月。 其 他 无 — 13 — 三、生态环境现状、保护目标及评价标准 1、生态环境现状 ⑴ 主体功能区划 工程位于延安市子长市瓦窑堡街道。根据《陕西省主体功能区划》，属于国 家层面限制开发区域（重点生态功能区），详见附图 7。其功能定位为：保障国 家和地方安全的重要区域，人与自然和谐相处的示范区。 本工程建成后满足了延安市子长市负荷发展的需求，有利于经济和科技创新 发展，符合该区域功能定位。 ⑵ 生态功能区划 工程位于延安市子长市瓦窑堡街道，根据《陕西省生态功能区划》，本工程 位于黄土高原农牧生态区～黄土丘陵沟壑水土流失控制生态亚区～黄土峁状丘 陵沟壑水土流失敏感区，详见附图 8。该区域沟壑纵横，土壤侵蚀极敏感-高度敏 感，土壤保持功能极重要。保护方向为建立基本农田，坡地退耕还林还草，开展 生 态 环 境 现 状 流域综合治理，控制水土流失。 本工程新增永久占地面积为 2680m2，新增占地现状为空地，属于子长市电力 局城郊供电所现有预留地，占地面积相对较小，建成后通过场地硬化、周边绿化 可逐渐恢复植被，运行期不产生占地、不破坏植被。因此，本工程与《陕西省生 态功能区划》区域保护与发展要求相符。 ⑶ 土地利用现状 根据现场调查，项目调查范围内土地利用类型为公共设施用地、交通运输用 地、住宅用地、耕地、水域及水利设施用地以及其他用地等。 ⑷ 植被 根据现场调查，本工程地处延安市子长市瓦窑堡街道，处于城市建成区，工 程周边植被主要为道旁树等人工植被，未发现国家及地方重点保护植物。 ⑸ 动物 工程位于城市建成区，主要为麻雀、喜鹊、啮齿类动物及家庭饲养宠物，本 工程周边未发现国家级或地方重点保护动物分布。 2、电磁环境质量现状 为了调查本次工程所处区域的电磁环境现状，国网陕西省电力有限公司延安 — 14 — 供电公司委托西安志诚辐射环境检测有限公司于 2022 年 10 月 28 日，按照有关 规定对本工程电磁环境状况进行了实地监测。 监测点位布设于现有子长110kV变电站四周厂界、新建子长110kV变电站站址 中心及周边，共布设点位10个，具体监测点位见附图6。监测方法、监测条件等详 见电磁环境影响评价专题，现状监测报告见附件，监测结果见表3-1。 表 3-1 序号 本工程工频电磁场监测结果 工频电场强度 监测点位描述 （V/m） 工频磁感应强 度（μT） 1 现有子长 110kV 变电站东厂界外 5m 处 3.52 1.69 2 12.3 0.123 259 0.537 54.4 0.281 5 现有子长 110kV 变电站北厂界外 5m 处 现有子长 110kV 变电站南厂界外 5m 处 （110kV 线路出线测） 现有子长 110kV 变电站西厂界外 5m 处（35kV 线路出线侧） 新建子长 110kV 变电站站址中心 7.73 0.101 6 子长市热力有限公司综合楼 2.47 0.0465 7 子长市地方电力工程有限公司 1.70 0.0455 8 城郊供电所 1 楼 3.54 0.670 9 城郊供电所 3 楼 1.18 0.141 10 子长市热力有限公司锅炉房 3.18 0.0637 3 4 根据监测结果表明：现有子长 110kV 变电站厂界处工频电场强度测值为 3.52～259V/m，工频磁感应强度测值为 0.123～1.69μT；新建子长 110kV 变电站 站址中心处工频电场强度测值为 7.73V/m，工频磁感应强度测值为 0.101μT；子长 110kV 变电站周边监测点位工频电场强度测值范围为 1.18～3.54V/m，工频磁感应 强度测值范围为 0.0455～0.670μT。各监测点监测值均满足《电磁环境控制限值》 （GB 8702-2014）中规定的标准限值要求。工程所在区域的电磁环境状况良好。 3、声环境质量现状 2022 年 10 月 28 日，国网陕西省电力有限公司延安供电公司委托西安志诚辐 射环境检测有限公司按照《环境影响评价技术导则 声环境》（HJ2.4-2021）、《工 业企业厂界环境噪声排放标准》 （GB12348-2008）和《声环境质量标准》 （GB 30962008）的要求，对工程所处区域的声环境质量现状进行了监测。 监测点位布设于现有子长 110kV 变电站四周厂界、新建子长 110kV 变电站 站址中心及周边，共布设点位 14 个，具体监测点位见附图 6。监测项目为等效连 续 A 声级，监测仪器参数见表 3-2，气象条件及仪器校准情况见表 3-3，监测结果 — 15 — 见表 3-4。 ⑴ 监测条件 表 3-2 监测仪器参数 监测日期 2022 年 10 月 28 日 仪器名称 多功能声级计 AWA6228+型 校准器 校准器 AWA6021A 仪器编号 XAZC-YQ-020、XAZC-YQ-022 测量范围 20dB～132dB 检定证书编号 ZS20221225J、ZS20221241J 检定有效期 表 3-3 日期 2022.10.28 监测时间 2022.6.14~2023.6.13、2022.6.14~2023.6.13 监测气象条件及仪器校准情况 校准读数［dB(A)］ 天气 风速（m/s） 校准前 校准后 昼间（11:20~12:25） 阴 1.4~1.6 93.8 93.8 夜间（22:00~22:58） 阴 1.2~1.5 93.8 93.8 ⑵ 监测结果 表 3-4 本工程环境噪声监测结果 监测点位 监测项目点位描述 1 2 Leq 测量值［dB(A)］ 昼 间 夜 间 现有子长 110kV 变电站东厂界外 1m 处 47 41 44 40 48 42 45 39 5 现有子长 110kV 变电站北厂界外 1m 处 现有子长 110kV 变电站南厂界外 1m 处 （110kV 线路出线路） 现有子长 110kV 变电站西厂界外 1m 处 （35kV 线路出线侧） 新建子长 110kV 变电站站址中心 44 39 6 桃树洼村 43 38 7 城郊供电所 1 楼 45 40 8 城郊供电所 3 楼 43 38 9 子长 110kV 变电站北侧水沟坪村 43 37 10 子长市供电公司第一小区 41 38 11 和谐家园小区 41 38 12 富源大厦 43 40 13 向阳雅居小区 42 39 14 富源路 42 号商住楼 41 38 3 4 由监测结果可知，现有子长 110kV 变电站四周厂界外 1m 处昼间 44～ 48dB(A)、夜间 39～42dB(A)，满足《工业企业厂界环境噪声排放标准》 （GB123482008）中 2 类标准限值要求；新建子长 110kV 变电站站址中心监测值为昼间 44dB(A)、夜间 39dB(A) ，满足《声环境质量标准》 （GB3096-2008）中 2 类标准； — 16 — 周边敏感点监测点监测值范围为昼间 41～45dB(A)、夜间 37～40dB(A)，满足《声 环境质量标准》（GB3096-2008）中 2 类标准要求。 综上，工程所处区域的声环境质量现状良好。 1、子长 110kV 变电站现状 与本工程有关的现有工程为子长 110kV 变电站、110kV 家子线（朱子线）、 110kV 薛子线，均按照陕西省环境保护厅要求，以“以测代评代验”的方式完善 了环评手续并取得了陕西省环境保护厅相关批复（陕环函〔2017〕71 号、陕环函 〔2017〕72 号），见附件。 2、与本工程有关的原有污染情况 本次 110kV 朱子线、薛子线改接线路工程走径现状位于现有子长 110kV 变 与 项 目 有 关 的 原 有 环 境 污 染 和 生 态 破 坏 问 题 电站围墙内部，与工程有关的原有污染情况为现有子长 110kV 变电站产生的电磁 环境影响、噪声、废水、固体废物。 为掌握现有子长 110kV 变电站环境影响状况，国网陕西省电力有限公司延 安供电公司委托西安志诚辐射环境检测有限公司于 2022 年 10 月 28 日按照相关 规范对子长 110kV 变电站的电磁环境、声环境质量现状进行了实地监测。废水和 固体废物环境影响主要根据现场调查进行了解。 ⑴ 电磁环境影响 本次采用现场实测的方式调查现有子长 110kV 变电站电磁环境影响现状，根 据现状监测结果（详见表 3-1） ，现有子长 110kV 变电站厂界监测值均满足《电磁 环境控制限值》（GB 8702-2014）中规定的标准限值要求。 ⑵ 声环境 本次采用现场实测的方法调查现有子长 110kV 变电站声环境影响现状，根据 现状监测结果（详见表 3-4），现有子长 110kV 变电站四周厂界各监测点均满足 《工业企业厂界环境噪声排放标准》（GB12348-2008）中 2 类标准限值要求。 ⑶ 水环境影响分析 现有子长 110kV 变电站站内值班巡检人员生活污水经化粪池预处理后排入 南侧市政污水管网。 ⑷ 固体废物环境影响分析 现有子长 110kV 变电站主要固体废物为废变压器油、废铅蓄电池以及值班巡 — 17 — 检人员产生的少量生活垃圾。 巡检人员生活垃圾经垃圾桶收集后统一纳入当地生活垃圾清运系统；废变压 器油委托有资质单位回收处置；废铅蓄电池由检修部门进行更换，更换后随即带 走，交由有资质单位进行处置。 ⑸ 风险防范 变电站内现有 1 座容积为 25m3 事故油池用于收集事故时废变压器油。事故 油池已进行防渗处理，防水等级为二级，具有较好的防渗密封性能。当变电站主 变发生事故检修时，排放的废油全部经排油管道收集到事故油池，事故废油交由 有资质的单位回收处置。 3、现有工程存在的环保问题及以新带老措施 根 据 现 场 调 查 ， 本 工 程 主 变 压 器 油 重 24700kg ， 变 压 器 油 密 度 约 为 877.6kg/m3，则满足全部油量所需的事故油池容积约为 28.14m3，现有子长 110kV 变电站工程事故油池容积为 25m3，不满足《高压配电装置设计规范》 （DL/T52532018）中收集主变全部含油量要求。 由于现有子长 110kV 变电站站区过于狭窄，无法布置改造后全部工程内容， 本次改造工程拟拆除现有变压器及事故油池，新建 50MVA 主变 2 台，根据类比 资料，50MVA 的变压器油重约为 18800kg，变压器油密度约为 877.6kg/m3，则满 足全部油量所需的事故油池容积约为 21.42m3，新建子长 110kV 变电站工程拟建 事故油池容积为 30m3，满足《高压配电装置设计规范》（DL/T5253-2018）中相 关要求。 — 18 — 本工程属于交流输变电工程，电压等级 110kV。 1、评价范围 表 3-5 评价范围表 序号 工程 环境要素 1 子长 110kV 变 电站 声环境 变电站站界外 200m 范围区域 电磁环境 变电站站界外 30m 范围区域 生态环境 变电站站界外 500m 范围 声环境 可不进行声环境影响评价 电磁环境 电缆管廊两侧边缘各外延 5m 范围 生态环境 线路管廊外两侧各 300m 带状区域 2 3 4 110kV 电 缆线路 5 6 评价范围 2、主要环境保护目标 根据现场踏勘，工程周边无生态环境敏感目标，110kV 电缆线路沿线无电磁、 声环境保护目标；子长 110kV 变电站评价范围内电磁环境保护目标见表 3-6，声 环境保护目标见表 3-7。 生 态 环 境 保 护 目 标 表 3-6 保护目标 名称 子长市热 力公司 城郊供电 所 子长地方 电力工程 有限公司 功能 办公 办公 办公 子长 110kV 变电站电磁环境保护目标一览表 与变电站位置 关系 建筑结 建筑高 数量 保护要求 构 度 距厂界 方位 距离 约 60 钢混、 1-4 层； N、E 紧邻 人 框架 3-15m 《电磁环境控制 约 30 4 层， S 紧邻 钢混 限值》 人 约 12m （GB87022014） 约 40 1 层， E 29m 框架 人 约 15m 表 3-7 保护目 标名称 地理 位置 行政 区划 瓦窑 堡街 道 子长 市 城郊供 电所 水沟坪 村 子长市 供电公 司第一 小区 和谐家 园小区 子长 110kV 变电站声环境保护目标一览表 与变电站位置 关系 声功能 建筑 建筑高 数量 区 结构 度 距厂界 方位 距离 约 40 4 层， 2类 S 紧邻 钢混 人 约 12m 1-5 约 23 2类 N 127m 砖混 层，3户 15m 2类 E 85m 约 260 户 2类 E 71m 约 180 户 砖混 6 层， 约 18m 砖混 2-8 层，624m 环境影 响因子 噪声 — 19 — 续表 3-7 保护目 标名称 地理 位置 行政 区划 瓦窑 堡街 道 子长 市 桃树洼 村 富源大 厦 向阳雅 居小区 富源路 42 号商 住楼 子长 110kV 变电站声环境保护目标一览表 与变电站位置 关系 声功能 建筑 建筑高 数量 区 结构 度 距厂界 方位 距离 1-4 约 13 2类 SE 130m 砖混 层，3户 12m 约 230 32 层， 2类 S 80m 砖混 户 96m 6-21 约 270 2类 S 93m 砖混 层，18户 63m 2-5 2类 SW 118m 约6户 砖混 层，618m 备注：本表格内所列户数为变电站周边 200m 范围内户数 — 20 — 环境影 响因子 噪声 1、环境质量标准 ⑴ 电磁环境 电磁环境执行《电磁环境控制限值》 （GB 8702-2014）中表 1“公众曝露控制 限值”规定：电场强度以 4kV/m 作为控制限值，磁感应强度以 100μT 作为控制 限值。 ⑵ 声环境 根据《声环境质量标准》 （GB3096-2008） “7.2 乡村声环境功能的确定”中“b）： 村庄原则上执行 1 类声环境功能区要求，工业活动较多的村庄以及有交通干线经 过的村庄（指执行 4 类声环境功能区要求以外的地区）可局部或全部执行 2 类声 环境功能区要求；c）：集镇执行 2 类声功能区要求。” 本工程位于城市建成区，项目周边有较多工业企业分布，执行《声环境质量 标准》（GB 3096-2008）中的 2 类标准。 表 3-8 评 价 标 准 声环境功能区类别 2类 《声环境质量标准》（GB3096-2008） 标准限值（单位 dB（A） ） 昼间 夜间 60 50 2、污染物排放标准 ⑴ 电磁环境 工频电场强度、工频磁感应强度执行《电磁环境控制限值》（GB8702-2014） 表 1 中“公众曝露控制限值”规定：以 4kV/m 作为工频电场强度公众曝露控制限 值标准，以 100µT 作为工频磁感应强度公众曝露控制限值标准。 ⑵ 噪声 施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）中的 限值；运行期变电站厂界噪声执行《工业企业厂界环境噪声排放标准》 （GB123482008）2 类标准限值。 表 3-9 《建筑施工场界环境噪声排放标准》 （GB12523-2011） 标准值（dB（A） ） 标准 昼间 夜间 《建筑施工场界环境噪声排放标准》 （GB12523-2011） 70 55 — 21 — 表 3-10 《工业企业厂界环境噪声排放标准》 （GB12348-2008） 厂界外声环境功能区划分 标准限值（单位 dB（A） ） 昼间 夜间 60 50 2类 ⑶ 废气 施工期扬尘参照执行《施工场界扬尘排放限值》（DB61/1078-2017）表 1 中 浓度限值；运行期无大气污染物排放。 表 3-11 序号 污染物 1 施工扬尘 （TSP） 2 《施工场界扬尘排放限值》（DB61/1078-2017） 小时平均浓度限 监控点 施工阶段 值（mg/m3） 周界外浓度 最高点 拆除、土方及地基处理工程 ≤0.8 基础、主体结构及装饰工程 ≤0.7 ⑷ 废水 本工程施工期施工废水沉淀后用于洒水降尘，生活污水经旱厕收集后清掏， 不外排；运行期间巡检人员产生的少量生活污水经化粪池处理后排入市政管网， 不外排。 ⑸ 固体废物 一般工业固体废物执行《一般工业固体废物贮存和填埋污染控制标准》 （GB 18599-2020），危险废物贮存执行《危险废物贮存污染控制标准》 （GBl8597-2001） 及 2013 年修改单中有关规定。生活垃圾执行《生活垃圾填埋场污染控制标准》 （GB16889-2008）中有关规定。 其 他 无 — 22 — 四、生态环境影响分析 一、工艺流程及产污环节 1、子长 110kV 变电站增容改造工程 本次工程包括原有子长 110kV 变电站拆除和增容改造后子长 110kV 变电站 施工，增容改造后子长 110kV 变电站施工包括施工准备、基础施工、设备安装调 试、施工清理等环节。主要环境影响为土地占用、水土流失和生态环境影响及施 工产生的噪声、扬尘、少量施工废水及调试安装产生的安装噪声。施工期工艺流 程及产污环节图见图 4-1。 施工 期生 态环 境影 响分 析 图 4-1 变电站施工期工艺流程及产污环节示意图 2、110kV 朱子线、薛子线改接线路工程 电缆沟道施工包括现有架空进线导线拆除、新建电缆沟道开挖、电缆敷设、 沟道回填等过程。施工期主要为施工扬尘、噪声、固废等影响。电缆线路工艺流 程为及产污环节见图 4-2。 图 4-2 电缆沟道施工工艺流程及产污环节示意图 — 23 — 二、施工期环境影响分析 1、施工期废气 施工废气主要包括施工扬尘及机械排放废气。 ⑴ 施工扬尘 ① 变电站施工扬尘 施工扬尘主要包括拆除、开挖、回填土方及弃土装运以及施工场地物料堆存 等。场地扬尘属无组织排放，其产生强度与施工范围、施工方法、土壤湿度、气 象条件等诸多因素有关。由于施工扬尘粒径较大，并具有沉降快等特点，因此一 般影响范围较小。 ② 电缆线路施工扬尘 电缆线路施工扬尘主要来自于电缆线路沟道施工阶段，包括开挖、回填土方 等过程形成裸露地面，使各种沉降在地表上的气溶胶粒子等成为扬尘的天然来 源，在进行施工建设时极易形成扬尘颗粒物并进入大气环境中，对周围环境空气 质量造成影响。施工扬尘粒径较大、沉降快，一般影响范围较小。 ③ 道路扬尘 物料运输过程中车辆沿途洒落于道路上的沙、土、灰、渣和建筑垃圾，以及 沉积在道路上其它排放源排放的颗粒物，经来往车辆碾压后也会导致粒径较小的 颗粒物进入空气，形成二次扬尘。据调查，一般施工场地内部道路往往为临时道 路，如不及时采取路面硬化等措施，在施工物料运输过程会造成路面沉积颗粒物 反复扬起、沉降，极易造成新的污染。 在同样路面清洁程度条件下，车速越快，扬尘量越大；而在同样车速情况下， 路面越脏，则扬尘量更大。因此对出入施工场地车辆进行冲洗、限速行驶及保持 路面清洁是减少和防止汽车扬尘的有效手段。 ⑵ 机械废气 工程施工期废气主要为施工机械废气，包括施工机械废气和运输车辆废气， 施工机械废气中含有的污染物主要是 NOX、CO 等，其产生量及废气中污染物浓 度视其使用频率及发动机对燃料的燃烧情况而异。施工机械废气属低架点源无组 织排放性质，具有间断性产生、产生量较小、产生点相对分散、易被稀释扩散等 特点，影响范围有限，对环境影响较小。 — 24 — 2、施工期废水 施工期废水污染源包括施工人员的生活污水和施工本身产生的废水。 施工废水主要包括变电站结构阶段混凝土养护排水，以及各种车辆冲洗废 水。子长 110kV 变电站增容改造过程中，根据《建设工程施工场地文明施工及环 境管理暂行规定》的要求，应在施工区设置单体沉淀池，用于处理施工过程产生 的废水，经沉淀处理后用于洒水降尘，不外排。电缆线路施工过程中，结构阶段 混凝土养护洒水，经自然蒸发后基本无余量。 考虑到工程施工期可依托周边现有生活设施，不在工程区食宿，施工人员生 活用水量较少，参考《第二次全国污染源普查产排污核算系数手册（试用版）》， 施工期生活污水产生量以 13.3L/人·d 计，工程施工工期为 12 个月，平均施工人 员约 30 人，施工期生活污水量为 143.64m3，电缆线路工程位于子长 110kV 变电 站附近，本次工程在拟建变电站工程区设置临时旱厕，对环境影响小。 3、施工期噪声 ⑴ 变电站工程 子长 110kV 变电站增容改造工程各阶段（含拆除工程）采用不同的施工机械 及交通运输车辆，产生施工噪声。施工过程中主要机械设备为汽车吊、推土机、 挖掘机、轮式装载机、混凝土汽车泵、电焊机、切割机等。这些机械产生的噪声 会对环境造成不利影响，各施工阶段使用施工机械类型、数量、地点常发生变化， 作业时间也不定，从而导致噪声产生具有随机性、无组织性，属不连续产生。 参照《环境噪声与振动控制工程技术导则》（HJ2034-2013），施工期噪声值 约 85～95dB（A），施工期各机械设备噪声值见表 4-1。 表 4-1 主要施工机械设备的噪声声级 测量声级 测声点距 序 测量声级 设备名称 （dB（A）） 离（m） 号 （dB（A） ） 75 5 5 混凝土汽车泵 90 序 号 1 设备 名称 汽车吊 测声点距 离（m） 5 2 推土机 85 5 6 电焊机 90 5 3 挖掘机 90 5 7 切割机 90 5 4 装载机 90 5 8 钢筋切断机 90 5 建设施工期一般为露天作业，声源较高，由于施工场地内机械设备大多属于 移动声源，要准确预测施工场地各场界噪声值较困难。施工机械噪声可近似点声 源处理，为了反映施工机械噪声对环境的影响，利用距离传播衰减模式预测施工 — 25 — 机械噪声距离厂界处的噪声值，公式为： Lp=Lp0-20lg(r/r0) 式中：Lp—预测点声压级，dB(A)； Lp0—已知参考点声级，dB(A)； r—预测点至声源设备距离，m； r0—已知参考点到声源距离，m。 根据上述公式，预测结果见表 4-2 所示。 表 4-2 噪声源 施工机械环境噪声影响预测结果 距噪声源不同距离（m）噪声贡献值 5 10 20 29 30 40 50 80 100 200 282 300 汽车吊 75 69 63 60 59 57 55 51 49 43 40 39 推土机 85 79 73 70 69 67 65 61 59 53 50 49 挖掘机 90 84 78 75 74 72 70 66 64 58 55 54 90 84 78 75 74 72 70 66 64 58 55 54 90 84 78 75 74 72 70 66 64 58 55 54 电焊机 90 84 78 75 74 72 70 66 64 58 55 54 切割机 90 84 78 75 74 72 70 66 64 58 55 54 钢筋切 断机 90 84 78 75 74 72 70 66 64 58 55 54 轮式装 载机 混凝土 汽车泵 由表 4-2 可见，工程施工期机械产生的噪声，昼间于 29m 以外、夜间于 282m 以外可达到《建筑施工场界环境噪声排放标准》 （GB12523-2011）规定的场界排 放标准限值。本工程夜间不施工，昼间施工会对周边环境保护目标产生影响，但 本工程施工期工程量小，施工时间短。工程可合理安排施工作业时间，加强施工 管理，以减小噪声对周边环境的影响。施工期结束，施工噪声影响亦会结束。 ⑵ 110kV 电缆线路 现有架空导线拆除主要以人工拆除为主，不会对周围环境产生明显影响。 新建电缆线路施工过程中的主要噪声源有运输车辆的噪声、电缆沟施工和敷 设线路施工中各种机具的设备噪声等。通过现场调查，拟建电缆线路沿线无保护 目标分布，工程线路较短，开挖量小；工程线路敷设过程主要采用牵引设备等， 噪声产生量很小，工程通过合理安排施工时间，施工结束后噪声影响亦会结束， 不会对周围环境产生明显影响。 4、固体废弃物 — 26 — 本工程固体废物产生途径分为现有子长 110kV 变电站拆除过程和本次新建 工程施工过程。 ⑴ 拆除工程 ① 废变压器油 原有子长 110kV 变电站拆除前根据施工计划提前协调有资质单位，在拆除 过程中产生的废变压器油直接交由有资质单位外运、处置。 ② 拆除过程产生的废旧物资 原有子长 110kV 变电站和部分架空线路拆除过程中产生的废旧物资由物资 处统一招标处置。 ③ 建筑垃圾 本次原有工程拆除过程中产生的建筑垃圾主要为砖块及混凝土结块等，集中 收集后，统一送往主管部门指定地点处置。 ⑵ 新建工程 ① 建筑垃圾 新建工程施工过程主要产生一般废弃钢结构材料、砖块及混凝土结块等，产 生量较小，建筑垃圾收集后堆放于指定地点，其中可再生利用部分综合利用，不 可再生利用的部分集中收集起来，统一送往主管部门指定地点处置，严禁随意丢 弃。 ② 生活垃圾 本工程平均施工人员共 30 人，参考《第一次全国污染源普查城镇生活源产 排污系数手册》，五区 2 类区（延安市市）居民生活垃圾产生量，本工程施工人 员生活垃圾产生量按 0.50kg/人·d 计，施工工期为 12 个月，产生量为 5.40t。本工 程不设施工营地，施工人员租住在周边城镇、村庄，生活垃圾可利用现有生活设 施收集，统一纳入当地垃圾清运系统。 5、生态影响 ⑴ 对土地利用的影响 本工程占地仅包括永久占地，主要为子长110kV变电站新增占地，新增占地 面积为2680m2。 子长110kV变电站新增占地现状为空地，工程建成后将改变为公共设施用 — 27 — 地。 ② 对植被的影响 变电站施工期基坑开挖、场地平整需清除地表植被，子长110kV变电站新增 占地现状为空地，现状为自然生长的杂草，工程施工对区域植被和生物量影响小。 电缆线路沿着现有子长110kV变电站部分用地进行建设，土地利用类型为公 共设施用地，不会对植被产生不利影响。 ③ 对野生动物的影响 本工程位于城市建成区，施工区域内野生动物很少，以啮齿类为主，主要有 黄鼠等，鸟类有麻雀、喜鹊等。施工期这些动物可以向周边相似生境迁移，对动 物生镜影响小。 综上所述，本工程随着施工期结束，场区和地面硬化等作业后生态环境可得 到进一步恢复，对环境影响较小。 一、工艺流程及产污环节 1、子长 110kV 变电站工程 变电站在运行期对环境的影响主要是由主变及电气设备运行产生的工频电 场、工频磁场、噪声、事故废油及废铅蓄电池，无环境空气污染物、一般工业固 体废弃物及工业废水产生。运行期工艺流程及产污环节见图 4-3。 运营 期生 态环 境影 响分 析 图 4-3 — 28 — 变电站运行期工艺流程及产污环节示意图 2、110kV 朱子线、薛子线改接线路工程 电缆线路运行期在电能输送过程中，高压线与周围环境存在电位差，形成工 频电场，在导线的周围空间存在磁场效应，因此在其附近形成工频磁感应场。 图 4-4 电缆线路运行期工艺流程及产污环节示意图 二、环境影响分析 1、电磁环境影响分析 子长110kV变电站电磁环境影响评价等级为三级，电磁环境影响评价可采用定 性分析的方式。电缆线路电磁环境影响评价等级为三级，电磁环境影响预测可采用 定性分析的方式。（具体详见电磁环境影响评价专题） ⑴ 子长 110kV 变电站电磁环境影响分析 子长 110kV 变电站为户内站，采用全密封组合电器设备（GIS 设备），断路 器、隔离开关、接地开关、互感器、母线等全部封闭在金属接地外壳中，且设备 全部位于单体建筑物内部。 根据静电屏蔽原理，GIS 设备在接地全封闭的金属壳内，外部环境无裸露带 电设备，外壳接地，则壳外电荷消失，壳内电荷与内壁感应电荷在壳外产生的电 场为零，壳内电荷对壳外电场无影响，且设备在配电装置室内，配电装置室相当 于一个屏蔽体，也可以屏蔽电场。 根据静磁屏蔽的原理，GIS 金属外壳为铁磁材料，铁磁材料的磁导率比空气 的磁导率大很多，对磁感应强度有一定屏蔽作用，且高压输变电工程电流较小， 对周边磁场影响较小。 综上所述，本次子长 110kV 变电站为户内变电站，变电站建成运行后，对周 边电磁场影响较小。 — 29 — ⑵ 110kV 电缆线路电磁环境影响分析 本工程电缆线路长度 2×36m。电缆沟道上方覆土大于 0.7m，电缆线路沿线 无电磁环境保护目标。电缆敷设时线路外围一般都采用导电层和金属铠装层防 护，且一端直接接地，一端保护接地，根据静电屏蔽的原理，在这种状态下外部 电场并不会受到电缆内部电荷的影响，电缆对工频电场的影响可忽略不计。输电 线路为负荷基本对称的 3 相电缆，电缆线路品字形排列，紧凑布置在一起，处于 平衡状态，其对外电流几乎为零，正常运行过程中磁场分量重叠可抵消部分磁场， 抵消后的磁场较小，此外电缆沟道及直埋电缆上方的覆土也可以起到一定的屏蔽 作用。因此，在电缆铠装层防护、磁场抵消、覆土屏蔽的条件下，电缆线路一般 对地面附近的电磁环境影响很小。综合以上分析，本工程电缆建成后对周围的电 磁环境影响较小。 综上，由定性分析可知，本工程运行期工频电场强度和工频磁感应强度均满 足《电磁环境控制限值》 （GB8072-2014）中规定的标准限值要求，对电磁环境影 响较小。 2、声环境影响分析 ⑴ 子长 110kV 变电站声环境影响分析 ① 预测方案 本次子长 110kV 变电站拆除现有户外站，在原址新建子长 110kV 变电站 1 座，户内布置，总体而言，本工程增容改造后声环境影响向友好方向发展。按照 《环境影响评价技术导则 声环境》 （HJ2.4-2021）的要求，本次仅预测变电站建 成后厂界噪声贡献值，并绘制噪声贡献值等值线图。 ② 预测条件 ① 所有产噪设备均在正常工况条件下运行； ② 考虑声源至预测点的距离衰减，考虑传播中建筑物的阻挡，忽略地面反 射以及空气吸收、雨、雪、温度等影响。 ③ 预测模式 本工程变电站内噪声污染源主要来自主变压器，变电站的噪声以中低频为 主。本次评价采用《环境影响评价技术导则 声环境》(HJ2.4-2021)中推荐模式进 行预测，由于噪声源距厂界的距离远大于声源本身尺寸，噪声预测点选用点源模 — 30 — 式。具体模式如下： a 室内声源传播衰减公式为： L A (r ) = L p 0 − TL + 10 lg 1− − 20 lg r r0 式中：Lp0—室内声源距离“声源中心”1m 处的声压级，dB(A)； TL—房间围护结构(墙、窗)的平均隔声量，dB(A)； α—为房间的平均吸声系数； r—设备点距预测点的距离，m； r0—测 Lp0 时距设备中心距离，m。 b 合成声压级公式为： 式中：Lp—n 个噪声源在预测点产生的声压级，dB(A)； Lni—第 i 个噪声源在预测点产生的声压级，dB(A)。 ④ 源强 变电站内的噪声主要是由变压器设备运行时产生的，以中低频噪声为主；本 次变电站设置2台主变压器，均为分体式户内布置，即主变主体和散热器部件分 开布置在不同的房间内，并利用热管连接的一种变压器，由于本次变压器为三相 三绕组有载调压变压器，因此主要源强来源于主变压器。参照《变电站噪声控制 技术导则》（DL/T1518-2016）附录B表B.1，主变压器设备外壳1m处的声压级取 63.7dB(A)。 ⑤ 厂界预测点 选取东、南、西、北四个厂界，以 10m 步长进行逐点预测，主要噪声距厂界 距离见表 4-3。 表 4-3 噪声源 噪声源距厂界距离表 预测点到厂界距离（m） 东厂界 南厂界 西厂界 北厂界 1#主变压器 22 24 28 53.5 2#主变压器 22 37.5 28 40 ⑥ 敏感点预测点 选择变电站周边噪声敏感点作为预测点。 — 31 — ⑦ 其他预测参数 考虑综合配电楼建设情况，北、西、南侧为钢筋混凝土结构的实体墙，墙体 隔声量TL取25dB(A)，东侧设有变压器室门，变压器室门隔声量TL取15dB(A)。 ⑧ 变电站厂界预测结果与评价 按照《环境影响评价技术导则 声环境》 （HJ2.4-2021）的要求，根据源强及 声源距预测点距离，计算噪声源在拟建变电站厂界外 1m 处贡献值，预测结果见 表 4-4。 表 4-4 预测位置 子长 110kV 变电站厂界噪声预测结果表 评价标准 昼间/夜间贡献值 昼间 夜间 单位：dB(A) 超标情况 昼 夜 北厂界 38 60 50 0 0 东厂界 47 60 50 0 0 南厂界 38 60 50 0 0 西厂界 33 60 50 0 0 预测结果表明，变电站建成运行后，噪声源在变电站四周厂界处噪声贡献值 为 33～47dB(A)，满足《工业企业厂界环境噪声排放标准》（GB12348-2008）中 2 类标准限值要求（昼间 60dB（A），夜间 50dB（A）），噪声预测等值线间见图 4-5。 — 32 — 图4-5 项目噪声预测等值线图 ⑨ 变电站声保护目标预测结果与评价 敏感点预测结果见表 4-5。 表 4-5 位置 环境敏感点噪声影响预测结果表 贡献值 现状值 单位：dB(A) 预测值 标准限值 昼 夜 昼 夜 昼 夜 昼 夜 城郊供电所 38 38 45 40 46 42 60 50 水沟坪村 子长市供电公司第一 小区 和谐家园小区 19 19 43 37 43 37 60 50 22 22 41 38 41 38 60 50 24 24 41 38 41 38 60 50 桃树洼村 19 19 43 38 43 38 60 50 富源大厦 22 22 43 40 43 40 60 50 向阳雅居小区 15 15 42 39 42 39 60 50 富源路 42 号商住楼 12 12 41 38 41 38 60 50 备注：本次噪声监测期间现有子长 110kV 变电站正常运行，现状监测值包含现有子长 110kV 变电站噪声贡献；城郊供电所噪声现状值取现状监测中最大值 通过噪声模式预测可知，本工程变电站建成运行后对各声环境敏感点贡献值 很小，本次叠加现状值后，噪声预测值昼间 41～46dB(A)、夜间 37～42dB(A)， 满足《声环境质量标准》(GB 3096-2008)中相关标准限值要求。 ⑵ 110kV 朱子线、薛子线改接线路工程 — 33 — 根据《环境影响评价技术导则 输变电》 （HJ24-2020），电缆线路埋于地下电 缆隧道内，对声环境基本没有影响，地下电缆可不进行声环境影响评价。 3、大气环境影响分析 本工程运行期不产生废气。 4、水环境影响分析 子长110kV变电站为无人值守变电站，运行期仅进行定期巡检，生活污水经 化粪池处满足《污水综合排放标准》 （GB8978-1996）中的三级标准和《污水排入 城镇下水道水质标准》（GBT31962-2015）中的B等级规定后排入市政污水管网， 对水环境影响小。 110kV 电缆线路在运行期无生产废水产生，不会对水环境产生影响。 5、固体废物环境影响分析 工程运行期电缆线路不产生固体废物，固体废物主要为子长110kV变电站运 行期间产生的废变压器油、废铅蓄电池以及巡检人员的生活垃圾。 ⑴ 生活垃圾 子长 110kV 变电站定期巡检产生的生活垃圾集中收集，纳入当地生活垃圾 清运系统。 ⑵ 废变压器油 变电站内配套建设事故油池 1 座，位于变电站东侧，有效容积 30m3，布置 于地下，可满足事故排油的要求。变压器油属于《国家危险废物名录》 （2021 年 版）中的“HW08 废矿物油与含矿物油废物”，废物代码为“900-220-08”，危 险废物分类为“变压器维护、更换和拆解过程中产生的废变压器油”。当变电站 主变发生事故检修时（经调查了解，此类情况发生的几率非常小），事故排油经 隔水过滤后可回用部分回收利用，无法回收的委托有资质单位回收、处置，做到 随时产生随时转运。 根据《高压配电装置设计规范》 （DL/T5253-2018）“第 5.5.3 条 屋外充油电 气设备单台油量在 1000kg 以上时，应设置挡油设施或储油设施。挡油设施的容 积宜按容纳设备油量的 20%设计，并应有将事故油排至安全处的设施，且不应引 起污染危害，排油管的内径不宜小于 150mm，管口应加装铁栅滤网。当不能满足 上述要求时，应设置能容纳相应电气设备全部油量的储油设施。储油和挡油设施 — 34 — 应大于设备外廓每边各 1000mm。储油设施内应铺设卵石层，其厚度不应小于 250mm，卵石直径宜为 50mm～80mm。” “第 5.5.4 条 当设置有总事故储油池时， 其容量宜按其接入的油量最大一台设备的全部油量确定。” 本期子长 110kV 变电站主变容量为 2×50MVA，根据类比资料，50MVA 的变 压器油重约为 18800kg，变压器油密度约为 877.6kg/m3，则满足全部油量所需的 事故油池容积约为 21.42m3，子长 110kV 变电站工程拟建事故油池容积为 30m3， 满足《高压配电装置设计规范》（DL/T5253-2018）中相关要求。 根据设计，事故油池四周为防水混凝土，再铺设细石混凝土/聚苯板保护层、 高分子防水卷材层等，井口为重型铸铁井盖密封，具有较好的防渗密封性能，满 足《危险废物贮存污染控制标准》（GB 18597-2001）及其修改单要求。 ⑶ 废铅蓄电池 变电站在继电保护、仪表及事故照明时采用铅蓄电池作为应急能源，这些蓄 电池由于全密封，无需加水维护，正常使用寿命在 3～5 年。由于环境温度、充 电电压、过度放电等因素可能会影响蓄电池寿命，从而产生废铅蓄电池。废铅蓄 电池属于《国家危险废物名录》 （2021 年版）中的“HW31 非特定行业”，废物 代码为“900-052-31”，危险废物分类为“含铅废物”。本工程产生的废铅蓄电 池交由有资质单位回收、处置，做到随时产生随时转运。 6、生态环境影响分析 输变电工程运行期不再产生占地、不破坏植被，无废水外排，且本次子长 110kV变电站拆除现有户外站，在原址及北侧新增占地新建110kV变电站1座，户 内布置，本工程增容改造后对生态环境产生影响小，且变电站周围景观向环境友 好方向发展。 7、环境风险分析 变压器为了绝缘和冷却的需要，装有矿物绝缘油即变压器油，变压器在事故 状态下可能有变压器油的泄漏。本工程共有 50MVA 主变压器 2 台，变压器油泄 漏的影响途径及危害后果为： ⑴ 变压器油泄漏后，变压器油挥发扩散进入大气，对环境空气产生影响； ⑵ 变压器油发生泄漏，遇明火引起火灾事故，燃烧产物为 NOX 和 CO，扩 散进入大气； — 35 — ⑶ 变压器油泄漏，变压器油没有及时收集处理，泄漏原油进入土壤，对土 壤的影响；泄漏原油通过包气带进入地下水环境从而对地下水造成污染。 本工程每台主变压器下方设置 1 处集油池，集油池每边大于主变压器各 1000mm，四周高出地面 100mm，集油池内铺设卵石层。变电站东侧设置 1 处地 埋式钢筋混凝土结构、有效容积为 30m3 的事故油池，满足《高压配电装置设计 规范》（DL/T5253-2018）中最大 1 台变压器油全部油量的要求。 事故油池为现浇钢筋混凝土结构，设计有严格的防渗、防腐措施。事故油池 的顶板、地板、池壁采用抗渗等级为 P6 的混凝土（其防渗系数约 4.91×10-9cm/s）， 池壁涂 2cm 厚的防水砂浆（防渗系数小于 1×10-10cm/s），防渗措施满足《危险 废物贮存污染控制标准》 （GBl8597-2001）及 2013 年修改单中相应防渗要求，且 事故油池的废油由有资质单位回收、处置，做到随时产生随时转运，不外排。 建设单位应加强管理、定期巡查、定期维护，在采取以上风险防范措施后， 基本上不会对周围土壤、地表水、地下水环境造成影响。 — 36 — ⑴ 与《输变电建设项目环境保护技术要求》的符合性分析 根据《输变电建设项目环境保护技术要求》 （HJ 1113-2020）中选址选线要求， 从环境保护角度看，本工程选址选线基本可行，具体见表 4-8。 表4-8 序 号 1 2 3 选址 选线 环境 合理 性分 析 4 5 6 与《输变电建设项目环境保护技术要求》（HJ 1113-2020）符合性分析 HJ 1113-2020 选址要求 本工程情况 结论 输变电建设项目选址选线应符 合生态保护红线管控要求，避让 自然保护区、饮用水水源保护区 等环境敏感区 变电工程在选址时应按终期规 模综合考虑进出线走廊规划，避 免进出线进入自然保护区、饮用 水水源保护区等环境敏感区 同一走廊内的多回输电线路，宜 采取同塔多回架设、并行架设等 形式，减少新开辟走廊，优化线 路走廊间距，降低环境影响。 原则上避免在 0 类声环境功能区 建设变电工程 变电工程选址时，应综合考虑减 少土地占用、植被砍伐和弃土弃 渣等，以减少对生态环境的不利 影响 输电线路宜避让集中林区，以减 少林木砍伐，保护生态环境。 根据上文分析，本工程符合生态保护红 线管控要求。根据现场调查，本工程不 涉及自然保护区、饮用水水源保护区等 环境敏感区 本工程已按照终期规模进行规划，出线 采用电缆出线，子长 110kV 变电站周边 无自然保护区、饮用水水源保护区等环 境敏感区 变电站采用电缆出线，且考虑远期规划 情况，电缆沟道一次建成，减少远期工 程区域内新建电缆沟道，工程规划建设 过程中最大可能的降低了对环境的影响 拟建工程位于声环境 2 类声功能区，不 涉及 0 类声环境功能区 符合 符合 符合 符合 本次变电站新增占地为其他用地，现状 为空地，不涉及植被砍伐，对周边生态 环境的影响较小 符合 本工程位于子长市城区，不涉及林区， 不涉及林木砍伐 符合 ⑵ 子长 110kV 增容改造工程选址可行性分析 子长 110kV 变电站位于子长市瓦窑堡街道，站址距负荷点近。通过实地踏勘 和收集资料，拟建变电站部分占地利用现有变电站用地，属于公共设施用地；新 增占地位于现有变电站北侧，占地类型为其他用地，现状为空地，新增占地属于 子长市电力局用地，符合用地规划要求。从环保角度分析，变电站选址基本可行。 ⑶ 输电线路选线可行性分析 本工程线路改接工程自子长 110kV 变电站南侧第 1 基塔处由架空改为电缆 接入新建 110kV GIS 室，不拆除终端塔，选线较为确定。 本工程电缆线路两侧 300m 范围内无国家公园、自然保护区、风景名胜区、 世界文化和自然遗产地、海洋特别保护区、饮用水水源保护区等生态环境敏感区， 无环境制约因素、场地条件较好，对外环境影响较小。 综上分析，本工程选址选线基本可行。 — 37 — 五、主要生态环境保护措施 1、大气污染防治措施 根据《陕西省建筑施工扬尘治理行动方案》及《陕西省建筑施工扬尘治理措 施 16 条》、《延安市蓝天保卫战 2022 年工作方案》和《延安市大气污染防治条 例》及其中的相关要求，本工程施工时应采取以下措施： ⑴ 严格落实施工工地扬尘管控责任，建立施工工地动态管理清单，在工地 公示具体防治措施及负责人信息； ⑵ 对临时堆放的土石方采取篷布遮盖、拦挡等临时性防护措施； ⑶ 加强运输车辆管理，不得超载，同时需采取密封、遮盖等措施，确保运 输过程无扬尘、无遗漏、无抛洒； ⑷ 施工场内非道路移动机械符合非道路移动柴油机械第四阶段排放标准； ⑸ 工程在拆除、开挖过程中进行洒水降尘； ⑹ 施工工地出入口处设置冲洗设施，对渣土车车轮、底盘和车身进行高效 施工 期生 态环 境保 护措 施 冲洗； ⑺ 气象预报风速达到四级以上或出现重污染天气状况时，严禁土石方、开 挖、回填、倒土等可能产生扬尘的施工作业，同时要对现场采取覆盖、洒水等降 尘措施。 通过切实落实上述措施，施工期扬尘可满足《施工场界扬尘排放限值》 （DB61/1078-2017）要求，施工期大气环境影响较小。 2、废水污染防治措施 为减轻废水对周边环境影响，本工程拟采取如下废水防治措施： ⑴ 子长 110kV 变电站施工期场地内设置 1 处简易沉淀池，将废水经处理后 回用于其他施工作业或施工场地的洒水抑尘； ⑵ 子长 110kV 变电站内设置临时旱厕，待施工结束后及时拆除。 采取上述措施后，工程废水对周边环境影响较小。 3、噪声防治措施 为最大限度减少施工期噪声影响，应采取以下噪声防治措施： ⑴ 工程应严格控制高噪声设备运行时间段，加强施工管理，合理安排施工 作业时间，夜间不施工，避免扰民。确因特殊需要连续作业的，必须有县级及以 — 38 — 上人民政府或者其他有关主管部门的证明，且必须提前公告。 ⑵ 施工设备选型时尽量采用低噪声设备。 ⑶ 进行施工作业时，建筑材料的装卸过程产生的金属撞击声和落料声等均 会产生较大距离的声环境影响，因此要杜绝人为敲打、野蛮装卸现象，规范物料 进出车辆进出场地高速行驶、鸣笛等。 ⑷ 合理安排强噪声施工机械的工作频次，合理调配车辆来往行车密度。 ⑸ 现有工程拆除过程中，避免暴力拆除等情况，减少高噪声设备的使用频 次。 综上，在做好沟通工作，合理安排施工时段，缩短施工周期的前提下，施工 噪声影响可得到有效控制。在采取评价提出的以上措施后，施工噪声满足《建筑 施工场界环境噪声排放标准》 （GB12523-2011）要求，对当地生活环境的影响将 会减小到最小。 4、固体废物防治措施 工程拟采取的固体废物污染防治措施如下： ⑴ 拆除工程 原有子长 110kV 变电站和部分架空进线导线拆除过程中产生的固体废物处 置措施具体如下： ① 废变压器油 原有子长 110kV 变电站拆除前根据施工计划提前协调有资质单位，在拆除 过程中产生的废变压器油直接交由有资质单位外运、处置。 ② 拆除过程产生的废旧物资 原有子长 110kV 变电站和部分架空进线导线拆除过程中产生的废旧物资交 由物资处统一招标处置。 ③ 建筑垃圾 本次原有工程拆除过程中产生的建筑垃圾主要为砖块及混凝土结块等，集 中收集后，统一送往主管部门指定地点处置。 ⑵ 新建工程 新建工程施工过程主要产生一般废弃钢结构材料、砖块及混凝土结块等，产 生量较小，建筑垃圾收集后堆放于指定地点，其中可再生利用部分综合利用，不 — 39 — 可再生利用的部分集中收集起来，统一送往主管部门指定地点处置，严禁随意 丢弃。 生活垃圾利用现有生活设施处理，统一纳入当地垃圾清运系统。 通过上述措施后，本工程施工期产生固体废弃物均得到合理妥善处置，对环 境影响较小。 5、生态保护措施 ⑴ 工程施工过程中，应严格按照设计要求对工程建设区域进行场地平整和 施工基面清理，杜绝不必要的植被破坏，将施工造成的环境影响降低到最小程 度；对施工用地和基坑及时回填平整，为植被恢复创造条件； ⑵ 在施工过程中，严格控制施工作业范围，避免大量的土石方开挖，合理 堆放施工材料及土方料等，施工后及时清理施工现场。 1、电磁保护措施 工程拟采取的电磁保护措施如下： ⑴ 采取全户内设计，在满足经济和技术的条件下选用对电磁环境影响较小 的设备，使其对电磁环境的影响满足《电磁环境控制限值》 （GB 8702-2014）相 关标准要求； ⑵ 变电站周边、电缆线路沿线设立“高压危险”等警示标志。 采取上述措施后，工程电磁环境影响较小。 运营 期生 态环 境保 护措 施 2、声环境保护措施 工程拟采取的声环境保护措施如下： ⑴ 采取全户内设计，在满足经济和技术的条件下选用低噪声设备，并对设 备基础进行减振； ⑵ 定期对线路和变电站进行巡检维护。 采取上述措施后，工程声环境影响较小。 3、废水治理措施 子长 110kV 变电站设化粪池，生活污水经化粪池处满足《污水综合排放标 准 》（ GB8978-1996 ） 中 的 三 级 标 准 和 《 污 水 排 入 城 镇 下 水 道 水 质 标 准 》 （GBT31962-2015）中的 B 等级规定后排入市政污水管网，对水环境影响较小。 4、固体废物治理措施 — 40 — 工程拟采取的固体废物治理措施如下： ⑴ 生活垃圾集中收集，纳入当地生活垃圾清运系统； ⑵ 废变压器油和废铅蓄电池交由有资质单位回收、处置，做到随时产生随 时转运。 采取上述措施后，工程固体废物影响较小。 5、生态环境恢复与补偿措施 变电站和电缆线路随着施工期结束，场区和地面硬化等作业后生态环境可 得到进一步恢复，对环境影响较小。 6、风险防范措施 工程拟采取的风险防范措施如下： ⑴ 在子长 110kV 变电站东侧设置事故油池 1 处，有效容积为 30m3，容量 符合《高压配电装置设计规范》（DL/T5253-2018）中关于贮油池容量的要求； ⑵ 配备必要的应急物资，如灭火器、消防砂箱等； ⑶ 对事故油池的完好性进行定期检查，确保无渗漏、无溢流。 采取上述措施后，工程环境风险可以控制在可接受范围内。 1、施工期的环境管理和监督 ⑴ 本工程施工单位应按建设单位要求制定所采取的环境管理和监督措施， 注意施工扬尘及噪声的防治问题； ⑵ 本工程管理部门应设置专门人员进行检查。 2、运行期的环境管理和监督 ⑴ 运行期的环境管理和监督 国网陕西省电力有限公司延安供电公司设有环境管理部门，现有子长 110kV 其他 变电站配备有专业管理人员 1 人，该工作人员可以直接负责新建子长 110kV 变 电站的管理工作，具体职能为： ① 制定和实施各项环境监督管理计划； ② 经常检查环保治理设施的运行情况，及时处理出现的问题； ③ 协调配合上级生态环境部门进行的环境调查等活动。 ⑵ 环境监测计划 本工程环境监测计划如下： — 41 — 表 5-1 序 号 监测项目 监测点位 1 工频电场强 度、工频磁 感应强度 输电线路沿线 变电站四周厂界 及环境保护目标 处 定期监测计划表 监测 时间 竣工验 收及有 投诉时 控制目标 《电磁环境控制限值》（GB 87022014）中标准限值要求 《声环境质量标准》（GB30962008）中 2 类标准限值 竣工验 等效连续 A 《工业企业厂界环境噪声排放标 2 收及有 变电站四周厂界 声级 准》（GB12348-2008）中 2 类标准 投诉时 及环境保护目标 限值；《声环境质量标准》 处 （GB3096-2008）中 2 类标准限值 备注：监测点应选择在地势平坦、远离树木且没有其他电力线路、通信线路及广播线路 的空地上。 输电线路沿线 本工程总投资5828万元，其中环保投资约86.0万元，环保投资占总投资比例 约为1.48%。 实施时段 类别 工程准备 阶段 环境 咨询 废气 废水 施工期 环保 投资 噪声 表5-2 本工程主要环保投资一览表 污染源或污染 污染防治措施或设施 物 — 施工扬尘、机 械废气等 施工废水 施工区生活污 水 固体 废物 验收阶段 运行期 环境监测 6.0 洒水、围挡、封闭运输等 10.0 单体沉淀池 1 个，导流 3.0 临时旱厕 1.0 / 20.0 其他废旧物资 15.0 建筑垃圾送往主管部门指定地点处置 10.0 验收 调查 电磁 — — 6.0 电磁辐射 噪声 输电线路 采用符合条件的金具、变压器选用低 噪声设备 纳入主体 投资 废水 化粪池处理后排入市政污水管网 4.0 固体 废物 废变压器油 30m3 事故油池 8.0 生活垃圾 生活垃圾桶 1.0 详见环境管理与监测计划小节 总投资 — 42 — — 严格控制高噪声设备运行时间段，加 强施工管理，合理安排工作频次；文明 施工、及时沟通、合理安排运输车辆 废变压器油 施工机械 费用（万 元） 2.0 86.0 六、生态环境保护措施监督检查清单 施工期 内容 环境保护措施 要素 运营期 验收要求 环境保护措施 验收要求 陆生 生态 严格按设计要求施工； 物料集中堆放、施工结 生 态 环 境 质 无 束后及时清理现场；合 量不降低 理安排施工时间 无 水生 生态 无 无 无 地表 水环 境 施工区设置临时旱厕 生活污水排放满 足《污水综合排 放 标 准 》 站区设化粪池， （ GB8978生 活 污 水 合 生活污水经化粪 1996）中的三级 理处置 池处理后排入市 标准和《污水排 政污水管网 入城镇下水道水 质 标 准 》（ GBT 31962-2015 ） 中 的 B 等级规定 地下 水及 土壤 环境 无 无 声环 境 采用符合国家规定的设 备；严格控制高噪声设 备运行时间段，加强施 工管理，合理安排工作 频次；文明施工、及时沟 通、合理安排运输车辆 满足《建筑施 工场界环境 噪声排放标 准 》 （ GB125232011）中限值 要求 无 无 无 选用低噪声设 备，并对设备基 础进行减振；定 期对设备进行维 护 变电站厂界满足 《工业企业厂界环 境噪声排放标准》 （GB12348-2008） 2 类标准；线路沿 线满足《声环境 质 量 标 准 》 （ GB30962008）中 2 类标 准限值 — 43 — 振动 无 无 无 无 大气 环境 施工场地围挡、物料堆 放覆盖、土方开挖湿法 作业；重污染天气严禁 开挖等作业；非道路移 动机械符合相应标准 达到《施工场 界扬尘排放 限 值 》 无 （ DB61/107 8-2017）的相 关要求 无 可利用部分综合利用， 不可利用部分送往主管 部门指定地点处置；生 活垃圾纳入当地垃圾清 运系统 生活垃圾集中收 集，纳入当地生 合理妥善处 活垃圾清运系 置；施工现场 统；废铅蓄电池 合理处置 无遗留固体 和废变压器油由 废弃物 有资质单位回 收、处置 固体 废物 电磁 环境 无 无 符合《电磁环境 选用对电磁环境 控 制 限 值 》 影响较小的设 (GB8702-2014) 备；设立警示标 中规定的标准限 志 值 合理处置 环境 风险 无 无 变电站设置 30m3 事故油池 1 处； 配备必要的应急 物资；对事故油 池的完好性进行 定期检查，确保 无渗漏、无溢流 环境 监测 无 无 按照监测计划进 行 监测结果符合相 应控制标准 其他 档案室专人保管工程设 计资料、环保资料和相 关批复文件 工程资料完 整 巡检人员定期检 修、维护 工程稳定运行 — 44 — 七、结论 延安子长 110 千伏变电站增容改造工程符合国家的相关产业政策，经过定性分析和 模式预测，本工程建成运行后对周围电磁环境和声环境影响较小。工程在充分落实环评 提出的各项环保措施，使其满足相关标准要求后，对周边环境影响较小。本工程的建设， 从环境保护角度分析可行。 — 45 — 国网陕西省电力有限公司延安供电公司 延安子长 110 千伏变电站增容改造工程 电磁环境影响专项评价 建设单位： 国网陕西省电力有限公司延安供电公司 评价单位： 西安海蓝环保科技有限公司 二○二二年十一月 1 工程概况 为有效提高子长 110kV 变电站供电可靠性，国网陕西省电力有限公司延安供电公 司拟建设延安子长 110kV 变电站增容改造工程。 1.1 工程内容 ⑴ 拟将现有子长 110kV 变电站全部拆除，包括主变压器、110kV 配电装置、35kV 配电装置、10kV 配电装置等设备及其基础，现有 10kV 配电室、二次室、会议室、办公 室、值班室、工器具室等建筑物，电缆沟、事故油池等；拆除 110kV 朱子线、薛子线架 空进线导线； ⑵ 在现有子长 110kV 变电站现有站址及部分北侧新增占地重新建设子长 110kV 变 电站 1 座，户内布置，主变容量 2×50MVA，电压比 110/35/10kV，110kV 系统出线 2 回， 35kV 系统出线 4 回，10kV 系统出线 16 回； ⑶ 将 110kV 朱子线、薛子线自新建子长 110kV 变电站南侧第 1 基塔处由架空改为 电缆接入新建 110kV GIS 室，新建电缆线路 2×36m，不拆除终端塔。 1.2 工程投资 本工程总计投资 5828 万元，其中环保投资 86 万元，占总投资的 1.48%。 2 相关法律、法规和技术规范 ⑴ 《中华人民共和国环境保护法》（修订），2015 年 1 月 1 日； ⑵ 《中华人民共和国环境影响评价法》（修正），2018 年 12 月 29 日； ⑶ 《环境影响评价技术导则 输变电》（HJ 24-2020）； ⑷ 《电磁环境控制限值》（GB 8702-2014）； ⑸ 《交流输变电工程电磁环境监测方法（试行）》（HJ 681-2013）； ⑹ 《输变电建设项目环境保护技术要求》（HJ1113-2020）。 3 评价范围、评价因子及评价标准 3.1 评价因子 本工程电磁环境主要的环境影响评价因子见表 3.3-1 所示。 评价阶段 表 3.1-1 评价项目 运行期 电磁环境 电磁环境主要的环境影响评价因子汇总表 现状评价因子 单位 预测评价因子 工频电场 V/m 或 kV/m 工频电场 工频磁场 工频磁场 μT 单位 V/m 或 kV/m μT 3.2 评价标准 根据《电磁环境控制限值》（GB 8702-2014）中的规定：为控制电场、磁场、电磁 — 1 — 场场量参数的方均根值，应满足下表要求。 表 3.2-1 电场强度 E （V/m） 200/f 频率范围 0.025kHz~1.2kHz 公众曝露控制限值（节选） 磁场强度 H 磁感应强度 B （A/m） （μT） 4/f 5/f 等效平面波功率 密度 Seq(W/m2) - 注 1：频率 f 的单位为所在行中第一栏的单位。 注 2：0.1MHz~300GHz 频率，场量参数是任意连续 6 分钟内的方均根值。 注 3：100kHz 以下频率，需同时限制电场强度和磁感应强度；100kHz 以上频率，在远场区，可以只限制电场强 度或磁场强度，或等效平面波功率密度，在近场区，需同时限制电场强度和磁场强度。 注 4：架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所，其频率 50Hz 的电场强 度控制限值为 10kV/m，且应给出警示和防护指示标志。 输变电工程的频率为 50Hz，由表 3.2-1 可知，本工程电场强度的评价标准为 4kV/m， 磁感应强度的评价标准为 100μT。 4 评价工作等级及评价范围 4.1 评价工作等级 根据《环境影响评价技术导则 输变电》 （HJ 24-2020），110kV 输变电工程电磁环境 影响评价工作等级的划分见表 4.1-1。 分类 表 4.1-1 电压等级 工程 变电 站 交流 110kV 输电 线路 110kV 输变电工程电磁环境影响评价工作等级 条件 评价工作等级 户内式、地下式 三级 户外式 1.地下电缆 2.边导线地面投影外两侧各 10m 范围内无电磁环境 敏感目标的架空线 边导线地面投影外两侧各 10m 范围内有电磁环境敏 感目标的架空线 二级 三级 二级 本工程子长 110kV 变电站为户内式变电站，电磁环境影响评价工作等级为三级； 110kV 输电线路为地下电缆，电磁环境影响评价等级为三级。 4.2 评价范围 根据《环境影响评价技术导则 输变电》 （HJ 24-2020），本工程评价范围见表 4.2-1。 表 4.2-1 评价范围表 工程 环境要素 电压等级 评价范围 子长 110kV 变电站 电磁环境 110kV 变电站站界外 30m 范围区域 110kV 输电线路 电磁环境 110kV 管廊两侧边缘各外延 5m（水平距离） 5 环境保护目标 根据现场踏勘，本工程电缆线路无电磁环境保护目标，变电站电磁环境保护目标见 表 5-1。 — 2 — 保护目标 名称 子长市热 力公司 城郊供电 所 子长地方 电力工程 有限公司 表 5-1 子长 110kV 变电站电磁环境保护目标一览表 与变电站位置关 系 建筑高 功能 数量 建筑结构 度 距厂界 方位 距离 约 60 钢混、框 1-4 层； 办公 N、E 紧邻 人 架 3-15m 约 30 4 层，约 办公 S 紧邻 钢混 人 12m 办公 E 29m 约 40 人 框架 1 层，约 15m 保护要求 《电磁环境控制 限值》（GB87022014） 6 电磁环境现状评价 本次电磁环境现状采用现场监测的方式进行，监测点位布设于现有子长 110kV 变 电站四周厂界、新建子长 110kV 变电站站址中心及周边，共布设点位 10 个，具体监测 点位见附图 6。电磁环境现状由西安志诚辐射环境检测有限公司按照《交流输变电工程 电磁环境监测方法（试行）》（HJ681-2013）的有关规定进行监测。 6.1 现状评价方法 通过对监测结果的统计、分析和对比，定量评价工程所处区域的电磁环境现状。 6.2 现状监测条件 ⑴ 监测项目 各监测点位处的工频电场强度、工频磁感应强度。 ⑵ 监测仪器 仪器名称 型号规格 测量范围 校准证书编号 表 6.2-1 监测仪器 监测日期：2022 年 10 月 28 日 电磁辐射分析仪 主机：NBM-550 仪器编号 探头：EHP-50F 工频电场强度：5mV/m～100kV/m， 校准单位 工频磁感应强度：0.3nT～10mT 2022F33-10-3741690004 校准日期 XAZC-YQ-028 XAZC-YQ-029 上海市计量测试技术 研究院 2022.1.5 ⑶ 监测读数 每个监测点位连续测 5 次，每次测量观测时间不小于 15s，并读取稳定状态的最大 值。 ⑷ 环境条件 日期 2022 年 10 月 28 日 表 6.2-2 监测时间 11:10~11:50 监测气象条件 天气 阴 温度（℃） 9 湿度（%） 72 — 3 — 6.3 监测点位布置 监测点位布设于现有子长110kV变电站四周厂界、新建子长110kV变电站站址中心 及周边，共布设点位10个，具体监测点位见附图6。 6.4 现状监测结果及分析 电磁环境质量现状监测结果见表 6.4-1。 表 6.4-1 1 本工程工频电磁场监测结果 工频电场强度 监测点位描述 （V/m） 现有子长 110kV 变电站东厂界外 5m 处 3.52 2 现有子长 110kV 变电站北厂界外 5m 处 序号 工频磁感应强度 （μT） 1.69 12.3 0.123 259 0.537 54.4 0.281 7.73 0.101 5 现有子长 110kV 变电站南厂界外 5m 处（110kV 线 路出线测） 现有子长 110kV 变电站西厂界外 5m 处（35kV 线 路出线侧） 新建子长 110kV 变电站站址中心 6 子长市热力有限公司综合楼 2.47 0.0465 7 子长市地方电力工程有限公司 1.70 0.0455 8 城郊供电所 1 楼 3.54 0.670 9 城郊供电所 3 楼 1.18 0.141 10 子长市热力有限公司锅炉房 3.18 0.0637 3 4 根据监测结果表明：现有子长 110kV 变电站厂界处工频电场强度测值为 3.52～ 259V/m，工频磁感应强度测值为 0.123～1.69μT；新建子长 110kV 变电站站址中心处工 频电场强度测值为 7.73V/m，工频磁感应强度测值为 0.101μT；子长 110kV 变电站周边 监测点位工频电场强度测值范围为 1.18～ 3.54V/m，工频磁感应强度测值范围为 0.0455～0.670μT。各监测点监测值均满足《电磁环境控制限值》（GB 8702-2014）中规 定的标准限值要求。工程所在区域的电磁环境状况良好。 7 电磁环境影响评价 本次子长 110kV 变电站拆除现有户外站，在原址及北侧区域新建子长 110kV 变电 站 1 座，户内布置，总体而言，本工程增容改造后变电站电磁环境影响向友好方向发展。 7.1 变电站电磁环境影响分析 7.1.1 全户内变电站工频电磁场屏蔽效果分析 所谓电磁屏蔽就是利用屏蔽体对电磁场产生衰减的作用。电磁场的屏蔽可分为静电 屏蔽、静磁屏蔽和电磁屏蔽三种情况。电力工业的高压变电站、高压输电线路产生的交 流电频率为 50Hz，产生的电磁场主要为准稳态场，本次主要分析静电屏蔽和静磁屏蔽。 — 4 — ⑴ 静电屏蔽原理 在静电平衡状态下，不论是空心导体还是实心导体，导体本身带电多少，或者导体是 否处于外电场中，必定为等势体，其内部场强为零，这是静电屏蔽的理论基础。 ① 封闭导体壳内部电场不受壳外电荷或电场影响 如壳内无带电体而壳外有电荷 q，则静电感应使壳外壁带电。静电平衡时壳内无电场。 这不是说壳外电荷不在壳内产生电场，根据场强迭加原理，任何点电荷都要按点电荷场强 公式： 在空间任何点激发电场，由于壳外壁感应出异号电荷，它们与电荷q在壳内空间任一 点激发的合场强为零。因而导体壳内部不会受到壳外电荷q或其他电场的影响。壳外壁的感 应电荷起了自动调节作用。 如果把空腔导体外壳接地，则外壳上感应正电荷将沿接地线流入地下。静电平衡后空 腔导体与大地等势，空腔内场强仍然为零。如果空腔内有电荷，则空腔导体仍与地等势， 导体内无电场。这时因空腔内壁有异号感应电荷，因此空腔内有电场。 此电场由壳内电荷产生，壳外电荷对壳内电场仍无影响。由上述可知，封闭导体壳不 论接地与否，内部电场不受壳外电荷影响。 ② 接地封闭导体壳外部电场不受壳内电荷的影响 如果壳内空腔有电荷q，因为静电感应，壳内壁带有等量异号电荷，壳外壁带有等量同 号电荷，壳外空间有电场存在，此电场可以说是由壳内电荷q间接产生。也可以说是由壳外 感应电荷直接产生的。但如果将外壳接地，则壳外电荷将消失，壳内电荷q与内壁感应电荷 在壳外产生电场为零（如图7.1-1）。可见如果要使壳内电荷对壳外电场无影响，必须将外 壳接地。 图 7.1-1 电场屏蔽的原理 ⑵ 静磁屏蔽原理 静磁场是稳恒电流或永久磁体产生的磁场。静磁屏蔽是利用高磁导率μ的铁磁材料做 — 5 — 成屏蔽罩以屏蔽磁场。它与静电屏蔽作用类似而又有不同。静磁屏蔽的原理可以用磁路 的概念来说明。如将铁磁材料做成截面，如图7.1-2的回路，则在外磁场中，绝大部份磁 场集中在铁磁回路中。 图7.1-2 静磁屏蔽的原理 这可以把铁磁材料与空腔中的空气作为并联磁路来分析。因为铁磁材料的磁导率比空 气的磁导率要大几千倍，所以空腔的磁阻比铁磁材料的磁阻大得多，外磁场的磁感应线的 绝大部分将沿着铁磁材料壁内通过，而进入空腔的磁通量极少。这样，被铁磁材料屏蔽的 空腔就基本上没有外磁场，从而达到静磁屏蔽的目的。材料的磁导率愈高，筒壁愈厚，屏 蔽效果就愈显著。因常用磁导率高的铁磁材料如软铁、硅钢、坡莫合金做屏蔽层，故静磁 屏蔽又叫铁磁屏蔽。 ⑶ 建筑物对工频电磁场的屏蔽作用 ① 工频电场特性 高压交流输电线路正常运行时，导线上的电荷由于趋肤效应，电荷主要分布在架空导 线表面，同时导线上电荷将在空间产生工频电场。其产生的工频电场波长 λ=C/f， C=3×108m/s(光速)，工频f=50Hz，则波长λ=6000km，因此工频电场是一种低频、长波的电 波，其有频率低、波长大、能量小、穿透能力弱的特点。高压交流输电线路产生的工频电 场强度具有以下特点：工频电场强度随着距导线距离的增加，电场强度快速下降；工频电 场很容易被树木、房屋等屏蔽，其受屏蔽后，电场强度明显下降。 ② 工频磁场特性 高压交流输电线路正常运行时，导线中将有电流通过，其导线上的电流将在空间产 生工频磁场。其磁场特性与电场特性具有较大差异：工频磁场的强度仅与电流的大小有 关，而与电压无关；变电站及输电线路产生的工频磁场强度较小，一般在几十到几百安 培，但工频磁场具有穿透力强的特点，极易穿透大多数物体；但是根据对多个变电站和 输电线路的展开监测，工频磁场强度随着距离的增加，磁场强度快速下降。 7.1.2 户内变电站电磁环境影响 子长 110kV 变电站为户内站，采用全密封组合电器设备（GIS 设备），断路器、隔 — 6 — 离开关、接地开关、互感器、母线等全部封闭在金属接地外壳中，且设备全部位于单体 建筑物内部。 根据静电屏蔽原理，GIS 设备在接地全封闭的金属壳内，外部环境无裸露带电设备， 外壳接地，则壳外电荷消失，壳内电荷与内壁感应电荷在壳外产生的电场为零，壳内电 荷对壳外电场无影响，且设备在配电装置室内，配电装置室相当于一个屏蔽体，也可以 屏蔽电场。 根据静磁屏蔽的原理，GIS 金属外壳为铁磁材料，铁磁材料的磁导率比空气的磁导 率大很多，对磁感应强度有一定屏蔽作用，且高压输变电工程电流较小，对周边磁场影 响较小。 综上所述，本次子长 110kV 变电站为户内变电站，变电站建成运行后，对周边电磁 场影响较小。 7.2 电缆线路电磁环境影响分析 本工程电缆线路长度 2×36m。电缆沟道上方覆土大于 0.7m，电缆线路沿线无电磁 环境保护目标。电缆敷设时线路外围一般都采用导电层和金属铠装层防护，且一端直接 接地，一端保护接地，根据静电屏蔽的原理，在这种状态下外部电场并不会受到电缆内 部电荷的影响，电缆对工频电场的影响可忽略不计。输电线路为负荷基本对称的 3 相电 缆，电缆线路品字形排列，紧凑布置在一起，处于平衡状态，其对外电流几乎为零，正 常运行过程中磁场分量重叠可抵消部分磁场，抵消后的磁场较小，此外电缆沟道及直埋 电缆上方的覆土也可以起到一定的屏蔽作用。因此，在电缆铠装层防护、磁场抵消、覆 土屏蔽的条件下，电缆线路一般对地面附近的电磁环境影响很小。综合以上分析，本工 程电缆建成后对周围的电磁环境影响较小。 综上，由定性分析可知，本工程运行期对电磁环境影响较小。 8 专项评价结论 综上所述，延安子长 110 千伏变电站增容改造工程所在区域电磁环境现状良好；根 据定性分析结果：本工程运行期对电磁环境影响较小。从满足电磁环境质量角度来说， 本工程的环境影响可行。 — 7 —
