锦界330kv变电站至60万吨年高性能树脂环保示范项目110kv输电线路工程.pdf

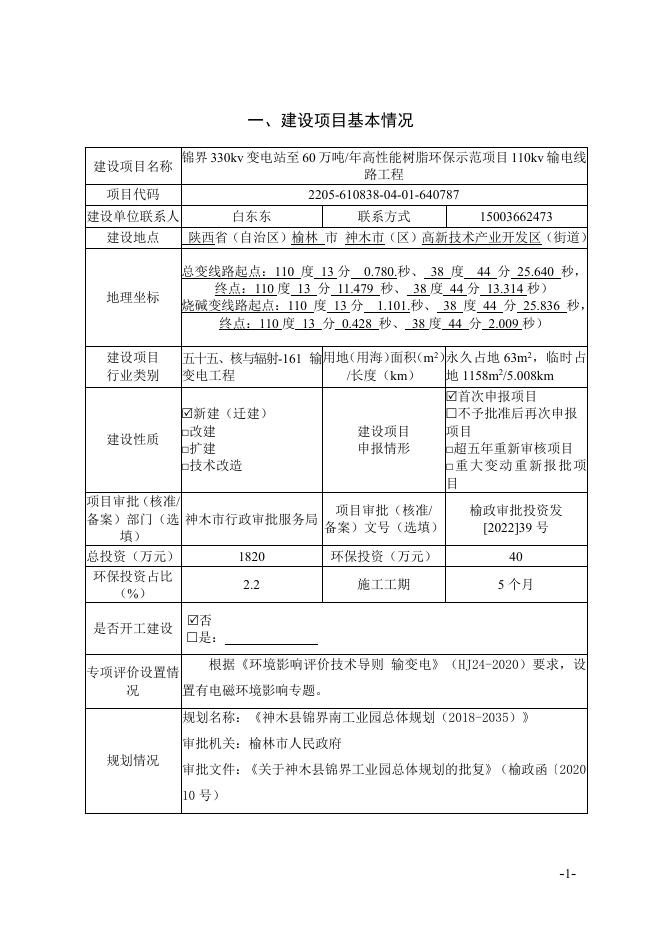

建设项目环境影响报告表 （生态影响类） 项目名称：锦界330kv 变电站至60 万吨/年高性能树脂环保 示范项目110kv 输电线路工程 建设单位（盖章）：陕西金泰氯碱神木化工有限公司 编制日期： 2023 年1 月 中华人民共和国生态环境部制 一、建设项目基本情况 建设项目名称 项目代码 锦界 330kv 变电站至 60 万吨/年高性能树脂环保示范项目 110kv 输电线 路工程 2205-610838-04-01-640787 建设单位联系人 白东东 联系方式 15003662473 建设地点 陕西省（自治区）榆林 市 神木市（区）高新技术产业开发区（街道） 地理坐标 总变线路起点：110 度 13 分 0.780.秒、 38 度 44 分 25.640 秒， 终点：110 度 13 分 11.479 秒、 38 度 44 分 13.314 秒） 烧碱变线路起点：110 度 13 分 1.101.秒、 38 度 44 分 25.836 秒， 终点：110 度 13 分 0.428 秒、 38 度 44 分 2.009 秒） 建设项目 行业类别 五十五、核与辐射-161 输用地（用海）面积（m2）永久占地 63m2，临时占 /长度（km） 地 1158m2/5.008km 变电工程 建设性质 首次申报项目 不予批准后再次申报 项目 □超五年重新审核项目 □ 重 大变 动 重 新报 批 项 目 新建（迁建） □改建 □扩建 □技术改造 建设项目 申报情形 项目审批（核准/ 项目审批（核准/ 备案）部门（选 神木市行政审批服务局 备案）文号（选填） 填） 总投资（万元） 1820 环保投资（万元） 环保投资占比 2.2 施工工期 （%） 是否开工建设 榆政审批投资发 [2022]39 号 40 5 个月 否 是： 根据《环境影响评价技术导则 输变电》（HJ24-2020）要求，设 专项评价设置情 况 置有电磁环境影响专题。 规划名称：《神木县锦界南工业园总体规划（2018-2035）》 审批机关：榆林市人民政府 规划情况 审批文件：《关于神木县锦界工业园总体规划的批复》（榆政函〔2020 10 号） -1- 规划环境影响评价文件名称：《神木县锦界南工业园总体规划 （2018-2035）环境影响报告书》 规划环境影响 审批机关：榆林市生态环境局 评价情况 审批文件：《关于神木县锦界工业园总体规划环境影响报告书审查意 见的函》（榆政环函〔2019〕591号） 1、与规划符合性分析 根据《神木县锦界南工业园总体规划（2018-2035）》，神木县锦 界工业园产业发展方向：构建以煤化工、氯碱化工为主导，以电力、 建材、载能、精细化工为关联产业，以现代服务业为配套产业的产业 结构体系，培育新能源产业、高新技术产业和工业旅游业。 本工程为输变电线路工程，是陕西金泰氯碱神木化工有限公司建 设的60万吨/年高性能树脂环保示范项目的公用工程。不属于规划限制 项目。 规划及规划环境 影响评价符合性 分析 2、与规划环评的符合性分析 工程与规划环评的符合性分析见表1-1。 表 1-1 类别 工程与规划环评的符合性分析表 文件要求 本工程情况 各企业排入污水处理厂的废水 水质必须达到（DB61/224-2011） 本工程为输变电工 《黄河流域（陕西段）污水综合 程，运行期不产生废 排放标准》中二级标准，其中 规 水。施工期生活污水 水环境影响 该 标 准 中 未 涉 及 的 污 染 物 排 划 依托陕西金泰氯碱神 减缓对策和 放浓度还应满足《污水综合排 环 木化工有限公司生活 措施 放标准》或相关行业标准要 评 区，施工废水产生量 求。做好工业场地、堆场及废水、 较小，不会直接排入 废渣处置贮存设施的防渗措施。 沙地低洼地 禁止各类废水直接排入沙地 低洼地。 -2- 结论 符合 工程施工过程中选用 低噪声设备，合理安 各建设项目正在设计中应尽可 排 施 工 时 间 及 施 工 能选用低噪声设备，对高噪声设 进度，施工噪声 影 声环境影响 备应设计减振基础、安装消声装 响 可 降 到 最 低 ； 减缓对策和 置、采用建筑隔声和铺装吸音材 优化设计，在满足经 措施 料，同时采取其他减振降噪措 济 和 技 术 的 条 件 下 施。 增加导线离地高度 等，可减小工程声环 境影响 一般工业固体废物综合利用，危 固废环境影 险废物委托有危险废物处理资 线路工程运行期无固 响减缓对策 质的单位处理，生活垃圾交由环 废产生 和措施 卫部门集中处置。 符合 符合 1、产业政策符合性分析 本工程属于《产业结构调整指导目录（2019 年本）》“鼓励类” 第四项“电力”第10条“电网改造与建设，增量配电网建设”，符合 国家有关的产业政策。2022年5月17日，榆林市行政审批服务局[2022]39 号文“关于陕西金泰氯碱神木化工有限公司锦界330kv变电站至60万吨 /年高性能树脂环保示范项目110kv输电线路工程核准的批复”，项目编 码：2205-610838-04-01-640787，同意送出线路工程建设。 因此，项目建设符合国家产业政策。 2、项目与区域电网规划符合性分析 其他符合性分析 锦界330kv变电站至60万吨/年高性能树脂环保示范项目110kv输电 线路工程位于陕西榆林神木锦界工业园内，拟建设金泰氯碱110kv烧碱 变及总变共2座，供给陕西金泰氯碱神木化工有限公司用电。周边距离 较近的系统站有在建的锦界330kV变电站、沙井330kV变电站等。锦界 330kV变电站位于锦界工业园，主要为满足神木南部地区特别是锦界工 业园负荷发展以及组织地区110kV网架的需要。 根据周边电网现状和规划等，金泰氯碱110kv烧碱变电站及总变电 站以2回110kV线路接入在建的锦界330kV变电站。本次评价仅包括上 述变电站的线路工程部分。地理接线图见图1-1。 -3- 金泰氯碱 图 1-1 周边电网地理接线示意图 3、与区域矿产资源规划的符合性分析 本工程属于输变电工程，塔基开挖深度较浅，且占地极小，由 于本工程输电线路位于采矿区，因此，工程选线无法避开采矿区， 施工过程若 存在压覆矿产等问题，应按照规定进行调查并办理相 关手续。 4、项目与榆林市“多规合一”符合性分析 本项目已进行榆林市投资项目选址“一张图”控制线检测， 检测报告编号为2022（4621）号（见附件），检测结果见表1-2。 表 1-2 文物保护线分析 生态红线叠加情况 面积 0 公顷 符合 土地利用现状分析 占用林地 0.0063 公顷 正在办理相关手续 矿区图层分析 占用矿区 0.0063 公顷 正在办理相关手续 林地规划分析 占用林地 0.0063 公顷 正在办理相关手续 基本农田保护图斑 分析 面积 0 公顷 符合 土地用途区分析 一般农地区 0.0016 公顷、村 镇建设用地区 0.0008 公顷、 符合 控制线名称 -4- 项目与榆林市“多规合一”符合性分析 本项目《榆林市投资项目选 址“一张图”控制线检测报 告》检测结果 面积 0 公顷 备注 符合 林业用地区 0.0039 公顷 供地项目分析 允许建设区 0.0008 公顷、限 制建设区 0.0055 公顷 面积 0 公顷 批地项目分析 面积 0.008 公顷 符合 登记发证数据分析 面积 0.0008 公顷 符合 建设用地管制区 符合 符合 根据检测结果可知，项目符合榆林市“多规合一”要求。 5、本项目与榆林市人民政府关于印发榆林市“三线一单”生态环 境分区管控方案的通知（榆政发[2021]17号）符合性分析 本项目与榆林市“三线一单”生态环境分区管控方案具体分析见 表1-3，项目与榆林市生态环境管控单元分布示意图位置关系见附图。 表 1-3 项目与榆林市“三线一单”生态环境分区管控方案符合性分析 方案内容 本项目 符合 性 本项目不属于大规模、高强 榆 林 市 根 据 管控方案，本项目位于重点 度 工 业 开 发 和 城 镇 建 设 活 “ 三 线 管控单 元，管控要求为： 动，施工期采取生态保 护和 一 单 ” 重 点 管 控 单 元 ： 应 优 化 空 间 布 水土流失防治措施，施工结 生态环 局，加强污染物排放控制 和 环境 束后对临时占地及时进行恢 符合 境分区 复，可确保生态环境功能不 风险防控，提升资源利用效率， 管控方 降低；工程运行期不涉及废 解决突出生态环境问题。 气、废水、固体废物排放， 案 工频电 磁 场 及 噪 声 排 放 满 足国家相关标准要求。 生 态 保 原 则 上按禁止开发区的要求进行 本 项 目 位 于 锦 界 工 业 园 护红线 管理。在符合现行法律 法 规前提 区 ，根 据“一张图”控制 线 检 测 结 果 2022(4621) 符合 下，除国家重大战略项目外，仅 号)，工程不涉及榆林市生 允许对生态 功能不造成破坏的 态保护红线。 有限人为活动 环 境 质 大 气 污染防治：强化区域联防联 工程施 工期及运 营期采取 量底线 控、多污染物协同治理 以 及重污 相应措施，各项污染物能够 染天气应对；促进生活垃圾减量 达标排放，不触及环境 质量 化资源化无 害 化 ，全 市 城 镇 生 底线。 活垃圾无害化处理率进一步 提 升 ； 加强危险废物、核与辐 射等领域环境风险防控 符合 资源利 本 项目属于输电线路工程， 用上限 主 要 对 区 域 能 耗 、 物 耗 较 高 的 不涉及资源利用问题。 行 业 提 出 相 应 管 控 要 求 ，对高 符合 耗水行业提出相应管控要求 -5- 榆 林 市 榆 林 市 总体准入要求——空间布 本 项目位于重点发展北部 生 态 环 局约束：北部煤电化工 发 展 区 包 煤电化工发 展区（神木高新 境 准 入 括 榆 阳 、横 山 、神 木 、府 谷 4 个 技术产业开发区），不涉及 清单 县 市 区 ，依 托 榆神工业区、榆横 生态保护红线，施工期采取 工业区、神木高新区、府谷煤电 生态保护和水土流失防治 措施，施工结束 后对临时占 化工业区等重点园区发展以煤为 地及时进行恢复，可确保生 主的煤炭、煤电、煤 化工等能源 态环境功能不降低 化工主导产业和有色、新能源、 装备、建材、物流、文化旅游等 产业。 推 动 兰炭全产业链升级改造，重 点 发 展 北 部 煤 电 化 工 发 展 区 (榆 神工业区、榆横工业区、神木高 符合 新区、榆阳 产 业园区、府谷循环 经济产业区)以“一山(白于山)、 四川(皇甫川、清水川、孤山川、 石马川)、四河(窟野河、秃尾河、 佳芦河、无定河)、三区(长城沿 线沙化土地治理区、定边北部盐 碱地整治区、沿黄水土流失治理 区)”为生态修复重 点 修复区域， 协同推进“南治土、北治沙、全 域治水 ”，打造黄土高原生态文 明示范区，构筑黄河中游生态屏 障。 根 据 分析，本项目属于榆林市生 本 项 目 施 工 期 采 取 生 态 保 态 环 境 分 区 管 控 中 的 重 点 管 控 护和水土流失防治措施，施 工结束后对临时占地及时进 单元。 行恢复，不影响现有生态服 重 点管控单元的准入要求为： 务功能；工程施 工期采用符 淘 汰 老旧车辆，优先选择新能源 合 国 家 标 准 的 运 输 车 辆 及 符合 汽车、替代能源汽车等 清 洁 能源 机械；满足重 点管控单元的 汽车。加强小流域综合治理、水 准入要求。 土流失治理 ，推 进对工业及加工 业绿色化改造，提高废弃物资源 化利用率。 6、与环境管理政策符合性分析 ⑴与《陕西省“十四五”生态环境保护规划》的符合性分析 工程与《陕西省“十四五”生态环境保护规划》的符合性见表 1-4。 表1-4 工程与《陕西省“十四五”生态环境保护规划》的符合性分析表 规划要求 -6- 本工程情况 结论 加强扬尘精细化管控。全面推行绿色 施工期采取物料堆放覆盖、洒水降 符合 施工。 尘、土方开挖湿法作业、利用现有道 路运输等措施，可有效防治施工扬尘 及机械废气，对大气环境影响小 加强建筑垃圾分类处理和回收利用；工程施工期建筑垃圾综合利用，无 符合 强化生活垃圾处理处置 法综合利用的外运至建筑垃圾填埋 场， 生活垃圾纳入当地垃圾清运系 统，均可妥善处置 强化电磁辐射环境管理水平， 加强 运行期依据监测计划进行电磁环境 符合 事中事后监管 监测，并建立监测档案 综上，工程符合《陕西省“十四五”生态环境保护规划》相 关要求。 ⑵与榆林市相关管理政策的符合性分析 本工程与《榆林开展生态环境保护五十二项攻坚行动方案》 （榆办字[2022]11号）符合性分析详见表 1-5 。 表 1-5 相关政策 与相关环境管理政策符合性分析 内容 本工程情况 符合性 持续深入打好蓝天、碧水、净土 保卫战。以榆林中心城区、县市 中共榆林市委 区城区及重点工业园区、乡镇为 办公室 榆林 重点区域，聚焦春季扬尘污染、 市人民政府办 夏季臭氧及秋冬季细颗粒物污 公室（榆办字 项目施工期严格 染，持续开展各项大气污染治理 [2022]]11 按照方案中各项 专项行动，通过实施涉煤行业扬 号）关于印发 扬尘控制措施进 符合 尘污染整治、建筑工地精细化管 《榆林开展生 行施工，减少施工 控、道路扬尘综合整治、机动车 态环境保护五 期扬尘污染 尾气管控等 12 项行动，构建市 十二项攻坚行 县大气污染联防联控体系，形成 动方案》的通 上下联动、合力推进、协同治理 知 的工作机制，力争年底各县市区 空气质量指标全面达标。 -7- 二、建设内容 地 理 位 置 本项目位于榆林市神木市高新技术产业开发区。工程地理位置见附图 2，线 路走向图见附图 3。 1、项目由来 陕西金泰氯碱神木化工有限公司承担建设的锦界 330kv 变电站至 60 万吨/年 高性能树脂环保示范项目属于锦界工业园区规划的重点项目。为加快外部供电设 施建设，保证项目供电、顺利投产，陕西金泰氯碱神木化工有限公司拟建设 110kV 总变电站、110kV 烧碱变电站及锦界 330kv 变电站至 60 万吨/年高性能树脂环保 示范项目 110kv 输电线路工程。 本次评价仅包含锦界 330kv 变电站至 60 万吨/年高性能树脂环保示范项目 110kv 输电线路工程工程，陕西金泰氯碱神木化工有限公司 110kV 总变电站、 110kV 烧碱变电站另行环评。 2、项目组成 项 目 组 成 及 规 模 本线路工程建设内容包括 330kV 锦界变—金泰氯碱 110kV 总变线路及 330kV 锦界变—金泰氯碱 110kV 烧碱变线路，均为双回路直线塔，共计 4 条 110kV 线 路。线路工程主要建设内容详见表 2-1。 表 2-1 工程 330kV 锦界 变— 金泰 氯碱 110kV 总变 线路 工程 项目 建设规模 导线型号 地线型号 杆塔数量 基础型式 330kV 锦界 变— 金泰 -8- 建设规模 导线型号 项目组成表 内 容 备注 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 总变，线 路总长度为 2×0.63km。其中同塔双回架空线路 2×0.47km， 新建 地埋电缆线路 2×0.16km 架空线路釆用 2×JL/G1A-300/40 钢芯铝绞线；电缆线路采用 ZC-YJLW02-64/110kV-1×1200mm²铜芯交联聚乙烯绝缘皱 新建 纹铝套聚乙烯护套电力电缆 架空线路采用两根 48 芯 OPGW 复合光缆，电缆线路采用 2 新建 根非金属阻燃防火光缆 本工程为同塔双回路，采用钢管杆，共计 4 基杆塔 新建 钢筋混凝土基础，铁塔采用板式直柱基础，钢管杆采用桩基 新建 础 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 烧碱变， 线 路 总 长 度 为 2 × 1.874km 。 其 中 同 塔 双 回 架 空 线 路 2 × 新建 0.534km，地埋电缆线路 2×0.14km，桥架电缆线路 2×1.2km 架空线路釆用 2×JL/G1A-300/40 钢芯铝绞线；电缆线路 新建 氯碱 110kV 烧碱 变线 路工 程 地线型号 杆塔数量 基础型式 工程占地 噪声 环保 电磁 工程 生态 ZC-YJLW02-64/110kV-1×1200mm²铜芯交联聚乙烯绝缘皱 纹铝套聚乙烯护套电力电缆 架空线路采用两根 48 芯 OPGW 复合光缆；电缆线路采用 2 根非金属阻燃防火光缆 本工程为同塔双回路，采用钢管杆，共计 4 基杆塔 钢筋混凝土基础，铁塔采用板式直柱基础，钢管杆采用桩基 础 塔基永久占地 63m2，临时占地 1158m2 增加导线离地高度等 表土堆存维护，对临时占地及时恢复，覆以原表层土，植树、 种草等，合理绿化 新建 新建 新建 / / / / 3、工程概况 ⑴线路规模 ①330kV 锦界变—金泰氯碱 110kV 总变线路 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 总变，线路总长度为 2×0.63km，全线双回路；线路从 330kV 锦界变 110kV 出线间隔电缆出线，地埋 电缆长 160m（其中锦界变电站内电缆隧道敷设 0.09km），此后沿电缆沟敷设至 锦界变南侧双回电缆终端塔、上塔转架架空，沿规划的路径，向南走线约 426m 后右折架空进入 110kV 金泰总变。 线路总长度为 2×0.63km。其中同塔双回架空线路 2×0.47km，地埋电缆线路 2×0.16km。 ②330kV 锦界变—金泰氯碱 110kV 烧碱变线路 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 烧碱变，线路总长度为 2×1.874km，全线双回路；线路从 330kV 锦界变 110kV 出线间隔电缆出线，地埋 电缆长 160m（其中锦界变电站内电缆隧道敷设 0.07km），此后沿电缆沟敷设至 锦界变南侧双回电缆终端塔、上塔转架架空，沿规划的路径，向南走线约 556m 后右折走线至金泰氯碱厂区围墙外侧，之后改为电缆，利用金泰氯碱厂边界处桥 架进入金泰氯碱烧碱变，桥架电缆线路长为 1200m。 线路总长度为 2×1.874km，同塔双回架空线路 2×0.534km，地埋电缆线路 2 ×0.14km，桥架电缆线路 2×1.2km。 ③地埋电缆 根据工程资料，本次 330kV 锦界变一金泰氯碱总变 110kV 线路工程，电缆 -9- 长度为 0.16km，利用锦界变电缆沟道敷设 0.09km，剩余 0.07km 电缆采用电缆沟 敷设。 330kV 锦界变至金泰氯碱烧碱变 110kV 线路工程，地埋电缆长度为 0.14km， 利用锦界变电缆沟道敷设 0.07km，剩余 0.07km 电缆采用电缆沟敷设。桥架电缆 线路 1.2km，利用金泰氯碱厂区规划桥架敷设。 330kV 锦界变站内电缆隧道属于锦界 330kV 变电站工程建设内容，不计入本 次工程，则本次新建电缆沟 0.14km，电缆沟内尺寸为宽 1.79m×高 1.35m。 ⑵导、地线型号 架空线路釆用 2×JL/G1A-300/40 钢芯铝绞线；架空线路釆用 2× JL/G1A-300/40 钢芯铝绞线；电缆线路 ZC-YJLW02-64/110kV-1×1200mm²铜芯交 联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆。 架空线路采用两根 48 芯 OPGW 复合光缆；电缆线路采用 2 根非金属阻燃防 火光缆 ⑶杆塔和基础 本工程为同塔双回路，采用钢管杆，共计 8 基杆塔，杆塔明细见表 2-2。 表 2-2 线路 桩号 塔型 330kV 锦界变 110kV 出 线间隔 110GSDL-18 双回 330kV 锦 J3 电缆终端塔 界变—金 J5 110SZ-21 直线塔 泰氯碱 110kV 总 变线路 J4 110SJ45-21 转角塔 110SD90-18 双回 终端塔 330kV 锦界变 110kV 出 线间隔 110GSDL-18 双回 330kV 锦 J20 电缆终端塔 界变—金 泰氯碱 J22 110SZ-21 直线塔 110kV 烧 碱变线路 J21 110SJ45-21 转角塔 J1 J24 -10- 110GSDL-18 双回 终端塔 呼 称高 (m) / 18 项目杆塔选型表 水平档距(m) 转角度数（℃）数量（基） 电缆 160m 213 21 / / 0-90 1 0-45 1 0-45 1 0-90 1 / / 0-90 1 0-45 1 0-45 1 0-90 1 213 21 18 / 18 44 电缆 140m 228 21 228 21 18 78 / 金泰氯碱烧碱变 架空电缆 1200m / / ⑷交叉跨越工程 本线路与现有区域输电线路未发生交叉。本项目与线路交叉跨越情况见表 2-3。 表 2-3 线路交叉跨越情况表 序号 线路名称 跨越物名称 数量（次） 备注 1 330kV 锦界变—金泰氯 碱 110kV 总变线路 公路 1 跨越 2 330kV 锦界变—金泰氯 碱 110kV 烧碱变线路 公路 1 跨越 4、原辅材料 本项目原辅材料主要在建设期消耗，建成后无原辅材料消耗。本项目主要原 辅材料及能源消耗见下表。 表 2-4 项目架空线路原辅材料及能源消耗表 材料名称 单位 数量 钢芯铝绞线 JL/G1A-300/40 t 14.39 绝缘子 片 240 铁塔钢材 t 207 基础钢材 t 47.2 混凝土(含垫层、保护帽) m3 609 接地钢材 电力电缆：YJLW02-64/110-1× 1200mm 2 电缆段 全预制户外电缆终端头(1200mm 2) 公斤 700 米 9000 只 24 接地电缆 YJV-8.7/10-1×400mm 米 560 架空段 2 1、工程布置情况 总 平 面 及 现 场 布 置 ⑴330kV 锦界变—金泰氯碱 110kV 总变线路 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 总变，线路总长度为 2×0.63km，全线双回路；线路从 330kV 锦界变 110kV 出线间隔电缆出线，地埋 电缆长 0.16km（其中锦界变电站内电缆隧道敷设 0.09km），此后沿电缆沟敷设 0.07km 至锦界变南侧双回电缆终端塔、上塔转架架空，沿规划的路径，向南走线 约 0.426km 后右折架空进入 110kV 金泰总变。 线路总长度为 2×0.63km。其中同塔双回架空线路 2×0.47km，地埋电缆线路 -11- 2×0.16km。 ⑵330kV 锦界变—金泰氯碱 110kV 烧碱变线路 起点位于 330kV 锦界变，终点位于金泰氯碱 110kV 烧碱变，线路总长度为 2×1.874km，全线双回路；线路从 330kV 锦界变 110kV 出线间隔电缆出线，地埋 电缆长 0.16km（其中锦界变电站内电缆隧道敷设 0.07km，），此后沿电缆沟敷 设 0.07km 至锦界变南侧双回电缆终端塔、上塔转架架空，沿规划的路径，向南 走线约 0.556km 后右折走线至金泰氯碱厂区围墙外侧，之后改为电缆，利用金泰 氯碱厂边界处桥架敷设 1.2km 进入金泰氯碱烧碱变。 线路总长度为 2×1.874km，同塔双回架空线路 2×0.534km，地埋电缆线路 2 ×0.14km，桥架电缆线路 2×1.2km。。 线路全长 5.008km，其中架空线路长 2×1.004km，地埋电缆路径长 2×0.3km， 桥架电缆线路长 2×1.2km。 线路路径图详见附图 2，沿线现状见图 2-1。 起点 330kV 锦界变 跨公路处 图 2-1 -12- 线路沿线现状 金泰氯碱东厂界处 拟建线路沿线现状图 2、施工布置 ⑴工程占地 ①永久占地 本工程永久占地主要为线路工程的杆塔基础占地，本项目线路工程共设 8 基 塔，塔基永久占地约 63m2。 ②临时占地 本项目不设置牵张场，施工期临时占地包括施工场地、电缆沟施工场地及施 工便道的占地，其中杆塔每处施工场地以 30m2 计，8 基塔共占地 240m2；本工程 沿线有乡村道路，塔基建设时可利用现有道路运输，根据工程可研，需开辟施工 便道 0.2km，宽度以 2m 计，共需 400m2。电缆沟敷设 0.14km，站内电缆隧道属 于锦界 330kV 变电站工程建设内容，不计入本次工程占地范围，新建 0.14km 电 缆沟道的作业带宽度为 3.7m，则临时占地面积为 518m2。故本工程临时占地面积 为 1158 ㎡。 工程占地情况见下表。 表 2-5 序号 永久占地 本工程占地类型一览表 组成 塔基占地 塔基施工临时占地 临时占地 电缆占地 施工便道占地 单位㎡ 占地类型 面积 林地 16 建设用地 8 一般农用地 39 林地 150 一般农用地 60 建设用地 30 林地 200 一般农用地 318 林地 400 总计 合计 63 240 1158 518 400 1221 ⑵工程土石方平衡 本项目输电线路工程单塔挖方约 40m3，8 基共计 320m3，土方就地平整在塔 基基面范围内，不外弃。 电缆沟挖方作业面长度约为 140m，电缆沟道内尺寸为宽 1.79m×高 1.35m， 挖方量约 338.3m3，填方量约为 125.3m3，余方量为 213m3。 综上，本工程总余方量为 231m3。工程不设置弃土场，开工前应咨询当地市 政部门，根据市政部门指定位置进行堆放。 -13- 本工程分为架空线路、电缆沟2种施工类型。 1、施工工艺 ⑴架空线路施工 ①杆塔基础施工：杆塔基础采用机械及人工开挖的方式，主要机具为挖机铲 车、装载机。拟建工程杆塔施工过程为：施工准备→基坑开挖及修整→钢筋绑扎 →模板安装→基础浇筑→基础拆模→基础养护→基坑回填→施工现场恢复，施工 过程中回填土按要求进行分层夯实，回填土高出地面 300mm。 ②杆塔组立：采用悬浮式内抱杆分解组立方式，抱杆位于铁塔结构中心呈悬 浮状态，由朝天滑车、朝地滑车及抱杆本身组成，抱杆两端设有连接拉线系统和 承托系统的抱杆帽及抱杆底座。抱杆拉线固定于铁塔的四根主材上绞磨作为牵引 设备，分片将塔片吊起组装。 ③架线：首先进行导地线的展放，根据沿线地形地貌，选择飞行器或其他方 式展放初级引导绳；根据布线计划，将导地线金具等运送到指定地方，随后进行 施 工 方 案 绝缘子串及放线滑车悬挂；放线结束后尽快紧线并安装附件；架线完毕后即可进 行线路运行调试及验收。 ⑵电缆线路施工 本工程电缆隧道尺寸为宽1.79m×高1.35m。施工期包括施工场地平整、电缆 沟开挖、电缆敷设、沟道回填等过程。 施工前需对拟建场地进行平整，清理地表植被及其他杂物，随后进行定位放 样，再采用机械开挖人工修槽的方法，分层分段开挖电缆隧道，开挖结束后铺设 垫层、砌筑电缆沟墙体、浇筑混凝土，安放支架。验收合格后方可进行下步施工 电缆敷设前需进行清理确保无杂物，再采用人工牵引或卷扬机牵引等方式下放电 缆，牵引时拉力应均匀，转弯的地方弯曲半径符合规定要求，敷设完毕后及时清 理杂物，验收完毕后进行下一步。 电缆沟回填土应分层夯实，结束后沿线间隔固定距离、转弯处、电缆接头处 埋设电缆标志桩。 2、施工时序 线路工程杆塔施工时可分段施工，全线杆塔组立结束后进行挂线。 3、施工周期 -14- 本工程开工时间为 2023 年 2 月，竣工时间为 2023 年 6 月，施工周期约 5 个 月。 其 他 无 -15- 三、生态环境现状、保护目标及评价标准 1、电磁环境质量现状 按照《环境影响评价技术导则 输变电》（HJ24-2020）和《交流输变电工 程电磁环境监测方法》（HJ681-2013）有关规定，本次评价委托陕西中检检测 技术有限公司于 2022 年 11 月 5 日对输电线路沿线的电磁环境现状进行了实 地监测，共布设点位 3 个，具体监测点位见附图。监测方法、监测条件等详 见专项评价，监测报告见附件。 监 测 结 果 表 明 ： 拟 建 110kV 输 电 线 路 沿 线 的 工 频 电 场 强 度 为 0.426~0.704V/m，工频磁感应强度测量值范围为 0.0076~0.0095μT，均远小于 《电磁环境控制限值》（GB8702-2014）中规定的公众曝露控制限值（工频电 场强度 4000V/m，工频磁感应强度 100μT）。工程所处区域的电磁环境现状 良好。 2、声环境 ⑴监测布点 生态 环境 现状 在送出线路沿线设 2 个监测点，330kv 变电站出线侧及两条输电线路并行 段内侧（J5、J20 中间处）各布设一个点位，见附图。 ⑵监测方法 监测方法按照《声环境质量标准》（GB3096-2008）有关规定进行。 ⑶监测时间与频次 陕西中检检测技术有限公司于 2022 年 11 月 5 日~6 日对项目输线路沿线 声环境质量进行监测，昼、夜各监测一次。 ⑷监测结果 声环境质量监测结果见表 3-1。 表 3-1 声环境质量监测结果统计表 监测结果（单位：Leq[dB（A）]） 监测点位 330kv 变电站出线 侧 两条输电线路并行 段内侧（J5、J20 -16- 2022.11.5 2022.11.6 昼间 夜间 昼间 夜间 44 38 44 39 41 38 42 38 《声环境质量标准》 （GB3096-2008） 3 类标准：昼间：65dB （A）、夜间：55dB （A） 中间处） 表 3-1 可以看出，项目输线路沿线昼间和夜间等效声级均符合《声环境质 量标准》（GB3096-2008）3 类标准。 4、生态环境质量现状 ⑴主体功能区划 工程位于陕西省神木市锦界镇，根据《陕西省主体功能区规划》，属于 国家层面重点开发区域—榆林北部区域、省级层面重点生态功能区—其他区 域（见附图 5）。该区域功能定位为：全国重要的能源化工基地和循环经济示 范区，区域性商贸物流中心、现代特色农业基地，资源型城市可持续发展示 范区。 该区域保护和发展方向为：陕北地区要加强荒漠治理、湿地保护与林草 生态系统保护，实施退耕还林、“三北”防护林工程和京津风沙源治理工程， 提高林草覆盖率，恢复矿区生态环境。。 ⑵生态功能区划 本工程位于神木市境内，根据《陕西省生态功能区划》，本项目一级区 划属于黄土高原农牧生态区，二级区划属于黄土丘陵沟壑水土流失控制生态 亚区，三级分区为榆神府黄土梁水蚀风蚀控制区，见附图 6。该区域土壤侵蚀 极敏感，水蚀风蚀交错，土壤保持功能极重要，合理放牧，保护和恢复自然 植被，搞好工矿区生态恢复与重建。 ⑶土地利用现状 根据现场调查，区域土地利用类型主要为林地、建设用地及一般农用地、 本项目占地范围内为林地、建设用地及一般农用地。 ⑷植被类型 据调查，评价区植被类型以柠条、沙棘灌丛为主，其次为长芒草、赖草 杂类草丛，其它植被类型分布面积较小。 ⑸动物 经现场调查了解，项目输电线路周围人类活动频繁，主要的野生动物为 野兔、鼠类等常见动物。 评价区未发现国家珍稀野生动物。 -17- 与项 目有 关的 原有 环境 污染 和生 态破 坏问 题 与本工程有关的现有工程包括锦界 330kV 变电站、金泰氯碱 110kV 总变 电站及金泰氯碱 110kV 烧碱变电站。 1、锦界 330kV 变电站现状 锦界 330kV 变电站隶属于国网陕西省电力有限公司榆林供电公司，已履 行环评手续，目前处于施工期，不存在原有环境污染及生态破坏问题。 2、金泰氯碱 110kV 总变电站及金泰氯碱 110kV 烧碱变电站 目前正在环评阶段，不存在原有环境污染及生态破坏问题。 1、评价范围 根据《建设项目环境影响报告表编制技术指南（生态影响类）》（试行） 、 《环境影响评价技术导则 输变电》（HJ 24-2020）确定工程的评价范围， 见表 3-2。 表 3-2 分 类 交 流 生态 环境 保护 目标 电压 等级 110kV 工 程 输 电 线 路 评范围一览表 环境要素 评价范围/调查范围 声环境 架空线路边导线地面投影外两侧各 30m 带状区域 电磁环境 生态环境 电 声环境 缆 电磁环境 线 生态环境 路 2、主要环境保护目标 线路边导线地面投影外两侧各 300m 带状 区域 可不进行声环境影响评价 电缆管廊两侧边缘各外延 5m 范围 线路管廊外两侧各 300m 带状区域 根据现场踏勘及资料收集，本项目出线路评价范围内无自然保护区、风 景名胜区、世界文化和自然遗产地、饮用水源保护区等特殊环境敏感区域， 线路两侧 30m 范围内无医院、学校、居民等社会环境敏感目标，因此，本项 目无电磁环境保护目标。 -18- 1、环境质量标准 ⑴电磁环境 电磁环境工频电场强度、工频磁感应强度执行《电磁环境控制限值》 （GB8702-2014）表 1 中“公众暴露控制限值”规定：以 4kV/m 作为工频电 场强度公众曝露控制限值标准，架空输电线路线下的耕地、园地、牧草地、 畜禽饲养地、养殖水面、道路等场所，频率 50Hz 的电场强度以 10kV/m 作为 控制限值；磁感应强度以 100μT 作为控制限值。 ⑵声环境 本工程输电线路位于锦界工业园区，执行《声环境质量标准》 （GB3096-2008）中 3 类标准（昼间 65dB（A），夜间 55dB（A））。 2、污染物排放标准 ⑴工频电磁场 工频电场、工频电磁场执行《电磁环境控制限值》（GB8702-2014）表 1 中“公众暴露控制限值”规定：以 4kV/m 作为工频电场强度公众曝露控制限 评价 标准 值标准，架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、 道路等场所，频率 50Hz 的电场强度以 10kV/m 作为控制限值；磁感应强度 以 100μT 作为控制限值。 ⑵废气 施工期施工扬尘执行《施工扬尘执行施工场界扬尘排放限值》 （DB61/1078-2017）表 1 中浓度限值；运行期无大气污染物排放。 表 3-3 污染物 施工扬尘 （TSP） 《施工场界扬尘排放限值》（DB61/1078-2017） 监控点 施工阶段 小时平均浓度限 值（mg/m3） 拆除、土方及地基处理工程 ≤0.8 基础、主体结构及装饰工程 ≤0.7 周界外浓度最高点 ⑶无污废水产生。 ⑷噪声 施工期噪声排放执行《建筑施工场界环境噪声排放标准》 （GB12523-2011） 中有关规定（昼间 70dB(A)，夜间 55dB(A)）。运营期噪声执行《声环境质量 标准》（GB3096-2008）中 3 类标准（昼间 65dB（A），夜间 55dB（A））。 -19- ⑸固体废物 施工期一般工业固体废物执行《一般工业固体废物贮存和填埋污染控制 标准》（GB18599-2020）；生活垃圾执行 GB16889-2008）中有关要求。 运行期线路工程不排放固体废物。 其他 -20- 无 四、生态环境影响分析 工艺流程及产污环节 本次主要对线路工程施工期生态环境影响进行分析、评价。 1、架空线路工程 拟建架空线路施工期主要有施工准备、新建杆塔基础施工、杆塔组立、牵张 引线等环节，主要产生占地、植被破坏、水土流失、施工扬尘、噪声、固废以及 施工人员产生的生活污水、生活垃圾等影响。施工期工艺流程及产污环节图见图 4-1。 施 工 期 环 境 影 响 分 析 图 4-1 架空线路施工期工艺流程及产污环节示意图 2、电缆线路 拟建电缆线路施工主要包括场地平整、基础开挖、电缆敷设、土方回填等环 节，主要产生施工扬尘、噪声、固废以及施工人员产生的生活污水、生活垃圾等 影响。施工期工艺流程及产污环节图见图 4-2。 图 4-2 电缆线路施工工艺流程及产污环节示意图 施工期环境影响分析 1、大气环境影响分析 施工扬尘主要来自于场地平整、电缆基础开挖及杆塔基础开挖阶段，区域土 质疏松、气候干燥，在开挖、回填土方等过程中会形成扬尘颗粒物并进入大气环 境中，对周围环境空气质量造成影响。本工程线路具有点分散的特征，各塔基的 工 -21- 程量相对较小，因此施工期虽然会产生一定量的扬尘，但粒径较大、沉降快，对 周围环境影响较小。 此外，工程施工机械及运输车辆排放的汽车尾气也会影响大气环境，其主要 污染物为 CO、NOx 及 THC 等，但影响时间短，施工期结束后影响消失。 2、水环境影响分析 项目施工期废水主要为施工人员生活污水。 电缆、杆塔等基础施工采用商品混凝土浇筑，养护废水量很少，当地气候干 旱，经自然挥发后基本无余量，对当地水环境影响很小。 本工程施工期依托陕西金泰氯碱神木化工有限公司厂区现有生活设施，不在 工程区食宿，生后污水依托陕西金泰氯碱神木化工有限公司厂区污水处理设施处 理后，项目对环境影响小。 3、声环境影响分析 输电线路在建设期主要噪声源有挖掘机、混凝土振捣器、吊车等，这些施工 设备运行时会产生较高的噪声，声级一般在 85～90dB(A)；此外，在架线施工过程 中，牵张机、张力机、绞磨机等设备也会产生一定的机械噪声，其声级一般小于 70dB(A)。单塔基础施工时时间较短，施工量小，避免夜间作业，施工结束后噪声 影响亦会结束，不会对周围环境产生明显影响。 4、固体废弃物环境影响分析 施工期固体弃物主要是建筑垃圾和生活垃圾。 ⑴建筑垃圾 建筑垃圾主要包括电缆、铁塔、架线过程中产生的一般废弃钢结构材料及混 凝土结块等。建筑垃圾收集后堆放于指定地点，其中可再生利用部分综合利用， 不可再生利用的部分运至当地主管部门指定地点处置，严禁随意丢弃。 ⑵生活垃圾 本工程紧邻金泰氯碱厂区，施工期不设施工营地，施工人员生活垃圾及时收 集到指定的垃圾箱（桶）内，统一纳入当地垃圾清运系统。 5、生态环境影响分析 施工期基础开挖时会破坏地表植被，同时输电线路的塔基施工等临时占地也 会破坏植被。在地表植被破坏的同时，土壤被扰动易形成水土流失，施工区的动 -22- 物生境被破坏，迫使其向周边迁移。 ⑴对土地利用的影响 项目永久总占地为线路塔基占地，面积为 63m2，临时占地主要为塔基施工场 地、施工便道以及电缆沟施工等占地，占地面积为 1158m2。 塔基永久占地主要占用林地、建设用地及一般农用地，占地面积较小，铁塔 塔基实际占地仅限于 4 个支撑脚，施工结束后塔基中间部分仍可恢复原有植被， 对区域土地利用结构影响较小。 电缆沟主要位于锦界 330kV 变电站侧，主要占用林地及一般农用地，施工结 束后通过植被恢复，可恢复原有功能；单个塔基的临时施工场地等临时占地主要 选择植被较稀疏、较平坦的地方，铺设防水布、用警戒线进行围挡，尽量不进行 土地平整；施工便道尽量选择植被较稀疏、较平坦的区域用四驱车等进行开拓开 辟宽度仅 1～2m，尽量减少土地平整。 综上，工程临时占地面积较小，施工结束后通过清理迹地、植被恢复等措施， 可恢复至原有土地利用类型，对生态环境影响较小。 ⑵对土壤影响分析 工程建设对土壤的影响主要是建设和占地对原有土壤结构的影响，其次是对 土壤环境的影响。 对土壤结构的影响主要集中在地基开挖、回填过程中。工程在施工时进行开 挖、堆放、回填、人工踩踏、机械设备夯实或碾压等施工操作，这些物理过程对 土壤的最大影响是破坏土壤结构、扰乱土壤耕作层。土壤结构是经过较长的历史 时期形成的，一旦遭到破坏，短期内难以恢复。在施工过程中，对土壤耕作层的 影响最为严重。但对临时占地而言，这种影响是短期的、可逆的，施工结束后， 经 过 2～3 年的时间可以恢复。 本项目施工、建设所使用的材料均选用符合国家环保标准的材料，不会对土 壤环境造成危害；建构筑物基础所使用的材料是普通的钢筋水泥，不会造成土壤 和地下水污染；输电线路材料是符合国家标准的电工材料；但施工过程中施工机 械的管理及使用不当产生的机械燃油、润滑油漏损将污染土壤，且这种污染是长 期的，因此应加强施工期机械运行的管理与维护，减少污染的产生。总体而言， 本项目施工过程中对土壤环境影响较小。 -23- ⑶对植物及植被的影响 架空线路沿线主要为林地及一般农用地，施工期基坑开挖、场地平整需清除 地表植被，将造成区域植被覆盖率降低和生物量减少，施工便道开辟及临时施工 场地等临时占地将造成植被压覆，施工期机械运行、车辆运输、人员出入等也可 能造成植物个体损伤。 根据现场调查，区域主要植被包括冷蒿、沙蒿、长芒草、柠条、沙柳等，均 为当地常见植物，在工程周边分布较广，恢复能力较强，施工期虽然会对以上植 被造成破坏，但基本不会影响区域的植物多样性。施工结束后通过植被恢复，区 域植被覆盖率也会恢复至原有水平。 ⑷对野生动物的影响 施工期人员出入、运输车辆的来往、施工机械的运行会对施工场地周边野生 动物觅食、迁徙、繁殖和发育等产生干扰，有可能限制其活动区域、觅食范围与 栖息空间等，可能会导致野生动物的临时迁徙，对野生动物产生一定影响。夜间 运输车辆的灯光会对一些鸟类和夜间活动的兽类产生干扰，影响其正常的活动。 经本次现场勘查，本工程评价范围内未见大型野生动物，评价范围内动物主 要为鼠类、兔类和麻雀等常见动物，迁移能力较强。施工期这些动物可以向周边 相似生境迁移，施工结束后，随着植被等恢复，动物的生境也将得到恢复。 综上所述，本工程随着施工期结束，临时占地植被恢复等作业后生态环境可 得到进一步恢复，对环境影响较小。 ⑸生态系统完整性影响分析 项目施工期破坏地表植被，改变土地利用性质，加剧区域水土流失，打破了 工程区已建立的相对稳定的生态系统平衡，形成新的人工生态系统，建立新的系 统结构。 项目对区内生物生产力的影响主要来自占压、扰动地貌、土地利用性质的改 变破坏植被，从而使项目区内的生物生产力降低。由于工程实际占地相对总评价 范围比例较小，在施工结束后及时恢复植被后，项目区内因工程实施造成的生物 生产力变化较小，总体上生物生产力基本仍处于原有水平，对项目区生态体系恢 复稳定性影响较小。 综上所述，本工程建设不对区域自然系统生态完整性和稳定性的影响较小。 -24- ⑹景观影响分析 工程建设的各种工程行为会对区域自然景观产生一定的不利影响，工程开挖、 施工用料和土方的堆存、施工营地设置及施工后迹地处理若未全面及时进行，可 能出现土石乱弃、植被枯死、一片狼藉的景象，产生斑块状地形地貌，破坏原有 自然景观的美感与和谐性。由于项目施工期较短，在施工结束后及时采取对受损 地貌进行妥善恢复的情况下，项目施工期对区域景观生态的影响是暂时的。 工艺流程及产污环节 1、架空线路 架空线路在电能输送过程中，高压线与周围环境存在电位差，从而形成工频 电场；在导线的周围空间存在磁场效应，因此在其附近形成工频磁感应场；此外， 110kV 架空线路还产生一定的可听噪声。架空线路运行期工艺流程及产污环节示 运 营 期 生 态 环 境 影 响 分 析 意见图 4-3。 图 4-3 架空线路运行期工艺流程及产污环节图 2、电缆线路 电缆线路运行期主要产生工频电场、工频磁场。电缆线路运行期工艺流程及 产污环节示意见图 4-4。 -25- 图 4-4 电缆线路运行期工艺流程及产污环节示意图 运行期环境影响分析 1、电磁环境影响分析 根据《环境影响评价技术导则 输变电》（HJ24-2020），本工程架空线路电磁 环境影响评价等级为三级，采用模式预测的方式进行电磁环境影响分析；电缆线 路电磁环境影响评价等级为三级，采用定性分析的方式进行电磁环境影响分析（详 见电磁环境影响专题）。 ⑴架空线路 根据建设单位提供的资料，330kV锦界变—金泰氯碱110kV总变线路与330kV 锦界变—金泰氯碱110kV烧碱变线路所用的双回路直线塔塔型一致，架空线路长度 较短，分别为2×0.47km、2×0.534km，且两条线路都仅有1种110SZ-21直线塔， 因此本项目双回架空线路选择唯一的110SZ-21直线塔进行预测。其他塔型的电磁环 境影响参考以上塔型的预测结果见电磁辐射专项评价。 由专项评价预测结果可以得出：本工程 110kV+110kV 同塔双回并行线路位于 非居民区，共计 4 条 110kV 线路，线路导线对地高度 9.3m 时，预测点高度为 1.5m 时，工频磁感应强度最大值为 888.47V/m，出现在距并行线路走廊中心线 10m 处， 满足 10V/m 的标准限值要求，工频磁感应强度最大值为 2.282μT，出现在距并行 线路走廊中心线 5m 处，均符合《电磁环境控制限值》（GB8702-2014）中 100μT 的标准限值要求。 ⑵电缆线路 本项目330kV锦界变—金泰氯碱110kV总变线路与330kV锦界变—金泰氯碱 110kV烧碱变地埋电缆线路长度分别为2×0.16km、2×0.14km，周边无电磁环境保 -26- 护目标。 根据类比监测结果表明，已运行的 110kV 后桥Ⅰ、Ⅱ线及后沣Ⅰ、Ⅱ线电缆 线路在断面展开监测路径上，工频电场强度监测值为 0.60~0.68V/m，工频磁感应 强度为 0.0555~0.1610T，均满足《电磁环境控制限值》 （GB8702-2014）中 4000V/m 和 100μT 的公众曝露控制限值。 根据类比地下电缆正常运行工况下的实际监测结果，可以预测本工程 110kV 输电线路地下电缆段运行后产生的工频电场、工频磁感应强均能满足相应的评价 标准的要求。 2、声环境影响分析 根据《环境影响评价技术导则 输变电》（HJ 24-2020），变电站的声环境影 响预测采用工业声环境影响预测计算模式进行；架空线路工程的噪声环境影响可 采取类比监测的方式。电缆线路埋于地下，对声环境基本没有影响，根据导则要 求，电缆可不进行声环境影响评价。 330kV 锦界变—金泰氯碱 110kV 总变线路工程及 330kV 锦界变—金泰氯碱 110kV 烧碱变线路工程均为同塔双回架空线路，架空段长分别为：2×0.47km、2 ×0.534km。本次选择已运行的同塔双回线路进行噪声类比监测。 ①类比线路选择 本次选择已运行的110kV沙坡变π接陈中线进行噪声类比监测，类比可行性分 析见表4-5。 表 4-5 类比工程与评价工程对比表 项目名称 类比工程 评价工程 可类比性 110kV 沙坡变π接陈中线 金泰氯碱供电线路 110kV 110kV 电压等级 电压等级相同 线路回数 2 回 2 回 线路回数相同 相序 逆相序 逆相序 导线相序相同 JL/G1A-300/40 型钢芯铝绞 JL/G1A-300/40 型钢芯铝 导线型号 导线型号相同 线 绞线 导线最小对地 监测点导线对地距离为 8.2m 导线对地距离为 9.3m 导线最小对地距离相 距离 近 环境条件 黄土梁峁地貌 黄土梁峁地貌 环境条件相似 类比线路与本工程线路的电压等级、线路回数、相序、导线型号、环境条件 均相同，因此，本工程线路与类比线路的噪声影响基本处于同一水平，类比基本 可行。 ②类比数据来源及监测工况 -27- 类比数据来源及监测工况见 4-6，监测报告见附件。 表 4-6 类比监测数据来源及监测工况 监测报告 《沙坡变π 接陈中线110kV 输电线路声环境监测报告》（西安志诚辐射环境检测 有限公司，XAZC-JC-2021-684） 监测日期 2021 年9 月23 日 气象条件 多云，风速2.1m/s 运行工况 监测点位 坡中Ⅱ线：有功-3.13（MW）；无功-0.85（MVar）；电流17.58（A）； 坡陈Ⅱ线：有功0.40（MW）；无功3.13（MVar）；电流15.94（A）。 沙坡变π 接陈中线110kV 线路15#～16#塔之间东北侧向东北方向展开 导线对地距离 8.2m ③类比监测结果 类比监测结果见表 4-7。 表 4-7 沙坡变π接陈中线 110kV 线路噪声断面展开监测结果 监测点位 监测点位描述 Leq 测量值［dB(A)］ 1 110kV 输电线路导线投影中心处 42 2 距离输电线路边导线投影 0m 处 40 3 距离输电线路边导线投影 5m 处 41 4 距离输电线路边导线投影 10m 处 40 5 距离输电线路边导线投影 15m 处 40 6 距离输电线路边导线投影 20m 处 39 7 距离输电线路边导线投影 25m 处 39 8 距离输电线路边导线投影 30m 处 41 ① 注：1、“①”代表测量值与背景噪声差值＜3dB 未修正（背景噪声测量值为 41dB(A)）； 2、本次监测结果已修正，监测结果仅对本次监测有效。 类比监测结果表明，沙坡变π接陈中线断面展开环境噪声监测值范围为 39～ 42dB(A)，均满足《声环境质量标准》（GB3096-2008）中 3 类标准。由此可以推 断，本工程线路建成后声环境影响也较小。 3、废气、废水、固体废物环境影响分析 本工程中 110kV 供电线路工程运行期不产生废气、废水、固体废物。 4、生态环境影响分析 本工程建成运行后，建设施工过程中对周围生态环境造成的影响基本得到消 除。运行期不再产生占地、不破坏植被，不会对生态环境产生影响。 选 址 选 线 环 1、与《输变电建设项目环境保护技术要求》（HJ 1113-2020）符合性分析 根据《输变电建设项目环境保护技术要求》（HJ 1113-2020）中选址选线要求， 从环境保护角度看，本工程选址选线基本可行，具体见下表。 -28- 境 合 理 性 分 析 表 4-8 与《输变电建设项目环境保护技术要求》 (HJ 1113-2020) 符合性分析 序号 HJ1113-2020选址要求 本工程情况 符合性 分析 1 根 据 榆 林 市 投 资 项 目 选 址 “一 张 输 变电建设项目选址选线应符 图 ” 控 制 线 检 测 报 告 (〔 2022〕 4621号 ， 合生态保护红线管控要求，避让自 本工程符合生态保护红线管控要求；工程选 符合 然保护区、饮用水水源保护区等环 址选线不涉及自然保护区、饮用水水源保护 境敏感区 区等环境敏感区 2 变 电工程在选址时应按终期规 工程已按照终期规模进行规划，2回电网进线间隔 模综合考虑进出线走廊规划，避 采用架空线路，其余均采用电缆线路，不涉及自 符合 免进出线进入自然保护区、饮用水水 然保护区等环境敏感区 源保护区等环境敏感区 3 户 外 变 电 工 程 及 规 划 架 空 进出 根据现场调查，本工程电磁环境和声环境评价范 线选址选线时，应关注以居住、医疗 围内无环境敏感点。经过类比监测和预测，线 卫生、文化教育、科研、行政办公 符合 路建成运行后对周围电磁环境和声环境影响 等为主要功能的区域，采取综合措施， 较小 减少电磁和声环境影响 4 同 一 走 廊 内 的 多 回 输 电 线 路， 宜采取同塔多回架设、并行架设等形 本工程采用同塔双回建设，减少了线路走廊 式，减少新开辟 走 廊 ， 优 化 线 路 走 廊 间 距，降低环境影响 5 6 符合 原则上避免在0类声环境功能区建 本工程评价区域声环境功能区为3类，无0类区 符合 设变电工程 根据现场调查，线路已尽量避免集中林地，拟 输电线路宜避让集中林区，以减少林 建线路采用架空形式，导线对地距离较高， 符合 木砍伐，保护生态环境 可有效减少对林木的砍伐 2、输电线路选线可行性分析 本工程线路沿线 300m 范围内无自然保护区、风景名胜区等生态环境敏感区， 沿线为风沙草滩地貌，地广人稀，线路尽量避让了密集居民区、重要通讯设施等， 场地条件较好。从环保角度分析，工程选线基本可行。 综上，本工程无明显环境制约因素、场地条件较好、对外环境影响较小，环 境保护角度看，选址选线合理。 -29- 五、主要生态环境保护措施 1、大气污染防治措施 根据《陕西省建筑施工扬尘治理行动方案》、《陕西省建筑施工扬尘治理措 施 16 条》、 《榆林市 2022 年生态环境保护五十二项攻坚行动方案》 （榆办字〔2022〕 11 号）等相关要求，工程施工时应采取以下措施： ⑴对临时堆放的土石方采取篷布遮盖、拦挡等临时性防护措施； ⑵加强运输车辆管理，不得超载，同时需采取密封、遮盖等措施，确保运输 过程无扬尘、无遗漏、无抛洒； ⑶施工场内非道路移动机械符合非道路移动柴油机械第四阶段排放标准； ⑷气象预报风速达到四级以上或出现重污染天气状况时，严禁土石方开挖、 回填、倒土等可能产生扬尘的施工作业，同时要对现场采取覆盖、洒水等降尘措 施。 ⑸使用符合国家标准的非道路移动机械和运输车辆。 施工 通过切实落实上述措施，施工期扬尘可满足《施工场界扬尘排放限值》 期生 （DB61/1078-2017）要求，施工期大气环境影响较小。 态环 境保 2、水污染防治措施 护措 ⑴施工废水 施 施工期塔基基础、电缆沟道施工浇筑采用商品混凝土，养护废水量自然蒸发 后基本无余量。 ⑵生活污水 本工程施工期依托陕西金泰氯碱神木化工有限公司厂区现有生活设施，不在 工程区食宿，生后污水依托陕西金泰氯碱神木化工有限公司厂区污水处理设施处 理后，项目对环境影响小。 采取上述措施后，工程废水对周边环境影响较小。 3、噪声污染防治措施 施工期噪声的防治措施主要为： ①施工期间严格控制高噪声设备运行时间段，加强施工管理，严格控制施工 作业时间，合理安排强噪声施工机械的工作频次，尽量避免夜间施工。 ②降低设备声级，尽量选用低噪声机械设备或带隔声、消声的设备，同时做 -30- 好施工机械的维护和保养，有效降低机械设备运转的噪声源强。 ③合理安排强噪声施工机械的工作频次，合理调配车辆来往行车密度。 ④做好劳动保护工作，为强噪声源周围的施工机械操作人员配备耳塞或耳罩 等必要的劳动防护用品。 ⑤施工前及时做好沟通工作，加强宣传教育，尽量做到文明施工、绿色施工。 合理调配车辆来往行车密度，规范物料车辆进出场地，减速行驶，不鸣笛等。 采取上述噪声控制措施后，可基本满足《建筑施工场界环境噪声排放标准》 （GB12523—2011）有关要求，在采取评价提出的以上措施后，施工噪声对环境 的影响将会减小到最小。 4、固废污染防治措施 施工期固体弃物主要是建筑垃圾和生活垃圾。 ⑴建筑垃圾 线路施工过程中产生的建筑垃圾收集后堆放于指定地点，其中可再生利用部 分回收利用，不可再生利用的部分运至当地建筑垃圾填埋场，严禁随意丢弃。 ⑵生活垃圾 本工程紧邻金泰氯碱厂区，施工期不设施工营地，施工人员生活垃圾及时收 集到指定的垃圾箱（桶）内，统一纳入当地垃圾清运系统。 通过上述措施后，本项目施工期产生固体废弃物均得到合理妥善处置，处置 率 100%，对环境影响较小。 5、生态保护措施 施工期为环境保护最重要的阶段，施工时长、作业方式等都会对生态环境造 成影响，因此施工期的环境保护措施尤为重要。本项目施工期生态影响保护措施 主要如下： ⑴避让、减缓措施 ①严格遵守当地发展规划要求，输电线路路径的确定按照规划部门的要求执 行； ②优化设计，尽可能减少工程的环境影响； ③合理组织塔基施工，选择科学的施工方式，减少临时占地面积；严格按设 计占地面积、样式要求开挖，避免大规模开挖；缩小施工作业范围，施工人员和 -31- 机械不得在规定区域外活动。 ⑵恢复、补偿措施 ①在施工过程中，严格控制施工作业范围、尽量选择较为平坦的场地作为临 时施工场地，避免大量的土石方开挖，合理堆放施工材料及土方料等，施工后及 时清理施工现场，使临时占地恢复原有功能； ②制定严格的施工操作规范，建立施工期生态环境监理制度，严禁施工车辆 随意开辟施工便道，严禁随意砍伐植被。提高施工人员的保护意识，发放宣传手 册，并在设立的标牌上注明严禁捕猎野生动物； ③施工中对土壤分层开挖，分别堆放，分层复原。工程结束后应拆除施工临 时设施，临时占地进行生态恢复。 ④充分收集和利用表层熟土。对于占用林地、农用地部分的表层熟土在施工 时应进行剥离、收集并集中保存，施工结束后及时清理、松土、覆盖表层土， 以 利于土地复耕或绿化恢复。 ⑤施工过程中减少施工噪声，避免对野生动物活动的影响。 ⑥临时垃圾及时清理。工程材料在运输过程中可能导致部分沙石、混凝土洒 落等，同时施工迹地也会产生部分建筑垃圾，因此在工程完工后应及时清除各种 残留的建筑垃圾。 ⑦施工期间土石方运输时，根据当地主管部门的要求，采取对运输车辆加盖 篷布等措施，多风季节施工时，对临时土堆采取洒水、加盖覆盖物等措施，保证 车辆整洁，防止土石砂料撒漏，并按规定的行驶线路、时间、装卸地点运营。对 施工道路尽量采用硬化路面，定期洒水降尘，减轻对植物的影响。 ⑧施工完成后，尽快使生态环境达到恢复，让野生动物仍然可以回到原栖息 地附近区域。 ⑶植被生态恢复措施 施工结束后对临时性占地及时采取植树种草。根据评价区的环境特征，当地 条件、气候等限制因素，选择适宜本地生长的灌草植被，以及适于生存的草种进 行合理绿化；对于永久性占地，按照破坏多少补偿多少的原则，通过采取相邻或 附近地方进行生态补偿。 ⑷水土保持措施 -32- 工程位于陕西省水土流失重点治理区，施工过程中需重点防治水土流失。工 程水土流失影响范围主要为塔基区、电缆施工作业区、施工便道和临时施工场地， 应对以上区域采取水土保持措施。 ①塔基区、电缆施工作业区：基础开挖土方应集中堆放，并用土工布等临时 遮挡维护，堆放地应设置挡土墙等措施，避免雨水冲刷，待施工期结束后及时回 填土方。 ②临时施工场地、施工便道场：临时施工场地选择坚实平整、地面无积水的 道路区、裸地区及植被不丰富区域采用警戒绳、金属立杆等进行围护、隔离，地 面铺设防水布进行隔垫；土石方、机具、材料应定置堆放，临时土方可装袋用于 场地的拦挡。施工便道两侧应做好排水及防护。 ③施工中对临时材料堆放场地、基础开挖面和人员频繁活动区域进行围挡、 遮蔽，防止起风沙；大风天气和干燥天气进行必要的洒水抑尘、遮蔽和围挡，降 低水土流失影响。 1、电磁保护措施 工程拟采取的电磁保护措施如下： ⑴优化设计，输电线路采用紧凑型铁塔、增加导线离地高度等；使其对电磁 环境的影响满足《电磁环境控制限值》（GB 8702-2014）相关标准要求； ⑵塔基上设立“高压危险”等警示标志； ⑶运行期做好环境保护设施的维护和运行管理，加强巡查和检查，保障发挥 运营 环境保护作用。定期开展环境监测，确保电磁排放满足《电磁环境控制限值》 期生 （GB8702-2014）相关标准要求，并及时解决公众合理的环境保护诉求。 态环 境保 采取上述措施后，工程电磁环境影响较小。 护措 2、噪声污染防治措施 施 评价要求采用以下降噪措施： ⑴优化设计，在满足经济和技术的条件下增加导线离地高度等；输电线路增 加导线离地高度等。 ⑵定期展开监测，监测结果向社会公布。 采取上述措施后，工程声环境影响较小。 3、大气污染、水污染、固体废物污染防治措施 -33- 本工程 110kV 供电线路工程运行期不产生废气、废水、固体废物。 4、生态环境恢复与补偿措施 ⑴目标任务与责任主体 项目生态恢复目标为受影响土地全部进行清理，临时占地进行植被恢复，林 草恢复率达到 95%以上。 ⑵治理时间及资金保障 建设单位应严格落实可研报告及本次评价提出的生态保护、植被恢复措施及 费用，根据工程完工时间，按春秋季择机及时撒播草籽进行植被恢复。 ⑶恢复与补偿措施 临时施工场地等占用林地时，需按照规定办理相关手续，进行植被破坏赔偿。 塔基区：施工结束后，对基础固化以外的地方进行整地，回填表土，通过移 栽、播撒草籽等方式恢复原有功能。 电缆作业区、临时施工场地、施工便道：施工结束后清理迹地，清理施工期 固体废物，对地表进行植被恢复。 植被恢复应实施生态种植方案，根据周边植被类型，选择当地较常见的、适 宜环境的植物如冷蒿、沙蒿、长芒草、柠条、沙柳等，尽量灌草结合，使物种多 样化。移栽及播撒草籽后可铺盖稻草等进行防护，减少水土侵蚀影响。 ⑷管理措施 工程运营期应坚持利用与管护相结合的原则，经常检查，确保植被覆盖率和 存活率，保证环保措施发挥应有效益。运行期巡检时尽量减少植被破坏。 5、环境监测计划 本输电线路监测计划内容如下： 序号 监测项目 表 5-1 监测点位 监测计划表 监测时间 控制目标 《电磁环境控制限值》 工频电场强度 输电线路 竣工验收及 1 （GB8702-2014）中标准 工频磁感应强度 沿线 有投诉时 限值 执行《声环境质量标准》 输电线路 竣工验收及 2 等效连续 A 声级 (GB3096-2008)3 类标准 沿线 有投诉时 限值要求 备注：监测点应选择在地势平坦、远离树木且没有其他电力线路、通信线路及广 播线路的空地上。 -34- 1、施工期的环境管理 根据《中华人民共和国环境保护法》和《电力工业环境保护管理办法》 及相关规定，制定本工程环境管理。 ⑴本项目施工单位 应按建设单位要求制定所采取的环境管理和监督措 施，注意施工生态环境保护、扬尘、噪声的防治问题。 ⑵本工程管理部门应设置专门人员进行检查。 2、运行期环境管理 根据工程所在区域的环境特点，必须在运行主管单位设环境管理部门， 配备相应的专业管理人员不少于 1 人，该部门的职能为： ⑴制定和实施各项环境监督管理计划； ⑵建立变电站及线 路电磁环境影响监测的数据档案，并定期与当地环 境保护行政主管部门进行数据沟通； ⑶经常检查环保治理设施的运行情况，及时处理出现的问题； ⑷协调配合上级环保主管部门进行的环境调查等活动。 其 他 3、竣工环保验收内容 本工程 的建设应执行污染治理设施与主体工 程同时设计、同时施工、 同时投产使用的“三同时”制度。建设项目竣工后，建设单 位应当如实查 验、监测、记载建设 项目环境保护设施的建设 及调试情况，按照《建设项 目竣工环境保护验收 暂行办法》的相关要求开 展自主验收。环境保护设施 竣工验收的内容见表 5-2。 表 5-2 内容 污染源 类型 大气 / 污染物 水 / 污染物 运 固体 职工生 行 废物 活 期 电磁环境 环保竣工验收清单表 污染物 防治措施 要求 / 输变电项目，无废气产生 / / 生活垃圾 依托陕西金泰氯碱神木化 工有限公司 无人值守，故无生活污水 产生 / 妥善处置 工频电场 《电磁环境控制 限 线路工程科学合理的设定 值 》 (GB8702-2014) 工频磁感应强 架设高度等。 中规定的标准限值 度 生态 临时占地植树种草 恢复原有生态环境 -35- 项目总投资为 1820 万元，环保投资 40 万元，占总投资的 2.2%。项目环保投 资概算见表 5-3。 表 5-3 内容 类型 项目环保投资概算表 污染源/污染物 防治措施 环保投资 遮盖、封闭运输等 5.0 施工扬尘 废气 环 保 投 资 施工机械和车 辆尾气 严格控制高噪声设备运行时间段，加 挖掘机、推土 强施工管理，合理安排工作频次，避 噪声 施工 机、装载机等 免夜间施工；文明施工、及时沟通、 期 合理安排运输车辆 依托陕西金泰氯碱神木化工有限公司 生活垃圾 生活设施 固体废物 可利用部分建筑垃圾回收再利用，不 建筑垃圾 可再利用部分运至当地主管部门指定 地点处置 生态 临时占地 地表清理、植树种草 运行 期 电磁 输电线路 增加导线离地高度 噪声 输电线路 合计 -36- / / 5.0 30 纳入主体 工程投资 40 六、生态环境保护措施监督检查清单 内容 要素 陆生生 态 施工期 环境保护措施 运营期 验收要求 环境保护措施 验收要求 严格按设计要求施工，表 土分层堆放，及时回填； 生态环境 划分施工范围，选择植被 质量不降 稀疏的区域设置临时施工 低 场地，利用现有道路运输， 施工结束后及时清理现场 临时占地进行 土地复垦、植 树种草 临时占地植 被得到恢复 水生生 态 / / / / 地表水 环境 施工人员生活污水依托陕 西金泰氯碱神木化工有限 公司厂区污水处理设施 生活污水 合理处置 / / 地下水 及土壤 环境 / / / / 声环境 采 用 符 合 国 家 规 定 的 设 满足《建 线路沿线符 备；严格控制高噪声设备 筑施工场 合《声环境质 运行时间段，加强施工管 界环境噪 增加导线离地 量 标 准 》 理，合理安排工作频次， 声排放标 (GB3096-200 高度等 避免夜间施工；文明施工、 准》 8)3 类标准要 及时沟通、合理安排运输 （GB1252 求 车辆 3-2011） 振动 / 大气环 境 施工场地开挖时物料堆放 覆盖；重污染天气严禁开 挖等作业；非道路移动机 械符合相应标准 固体废 物 可利用部分建筑垃圾回收 再利用，不可再利用部分 运至当地主管部门指定点 处置；生活垃圾纳入当地 垃圾清运系统 电磁环 境 / 《施工场 界扬尘排 放限值》 （ DB61/1 078-2017） 合理妥善 处置；施 工现场无 固体废弃 物遗留 / / / / / / 架空线路导线 符合《电磁环 对地高度满足 境控制限值》 设计要求 ；科 (GB8702-201 - 37 - 环境风 险 / 学合理的选择 杆塔塔型等。 4)中规定的 标准限值 / / / 监测结果符 合相应控制 标准 / 环境监 测 / / 按照监测计划 进行 其他 专人保管工程设计资料、 环保资料和相关批复文件 工程资料 完整 / - 38 - 七、结论 本工程位于榆林市神木市锦界镇，符合国家的相关产业政策，经过类比监测和理论 预测，本工程建成运行后对周围电磁环境和声环境影响较小。工程在充分落实环评提出 的各项环保措施，使其满足相关标准要求后，对周边环境影响较小。从环境保护角度分 析，本工程的建设可行。 - 39 - 八、其他 附图与附件 附图 1 与榆林市生态环境管控单元分布示意图位置关系 附图 2 地理位置图 附图 3 输电线路走向图 附图 4 监测点位图 附图 5 与陕西省主体功能区划位置关系图 附图 6 与陕西省生态功能区划位置关系图 附件 1 委托书 附件 2 立项文件 附件 3 榆林市多规合一检测报告 附件 4 自规局批复 附件 5 监测报告 - 40 -
