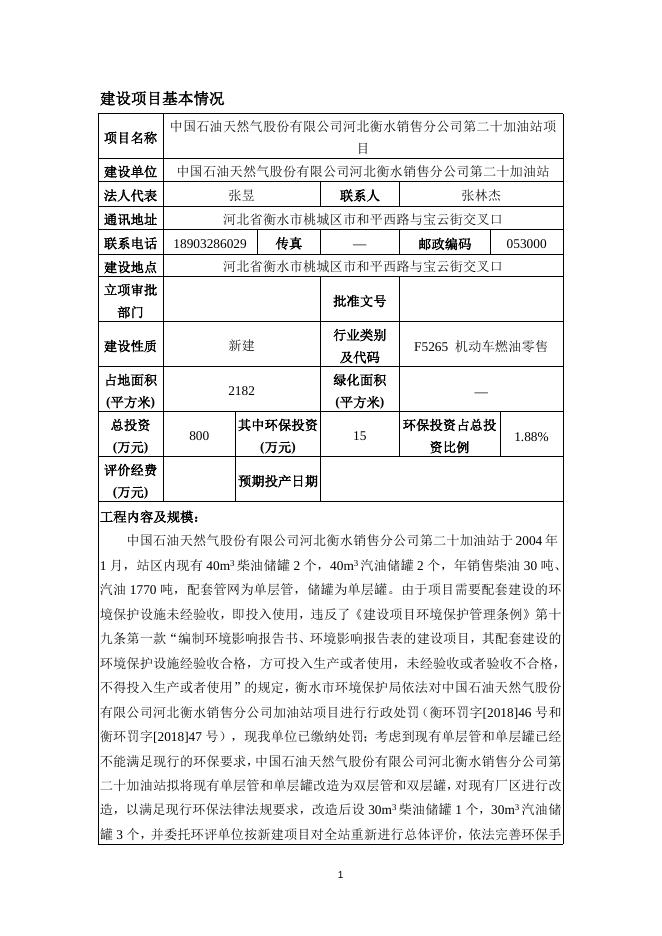

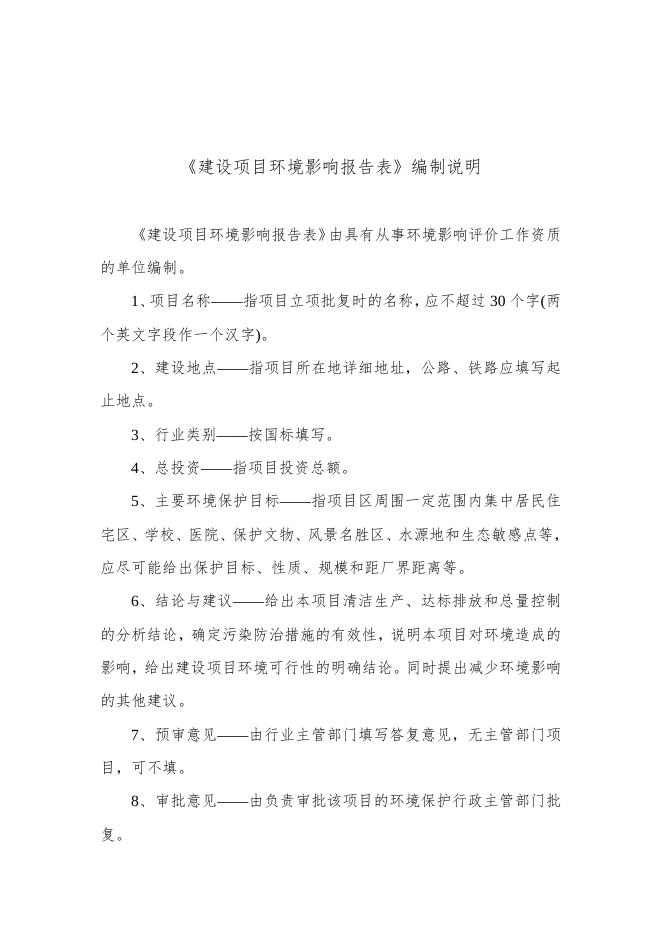

建设项目环境影响报告表 项目名称:中国石油天然气股份有限公司河北衡水销售分 公司第二十加油站项目 建设单位:中国石油天然气股份有限公司河北衡水销售 分公司第二十加油站(盖章) 中华人民共和国生态环境部制 二〇一八年十一月 《建设项目环境影响报告表》编制说明 《建设项目环境影响报告表》由具有从事环境影响评价工作资质 的单位编制。 1、项目名称——指项目立项批复时的名称，应不超过 30 个字(两 个英文字段作一个汉字)。 2、建设地点——指项目所在地详细地址，公路、铁路应填写起 止地点。 3、行业类别——按国标填写。 4、总投资——指项目投资总额。 5、主要环境保护目标——指项目区周围一定范围内集中居民住 宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等， 应尽可能给出保护目标、性质、规模和距厂界距离等。 6、结论与建议——给出本项目清洁生产、达标排放和总量控制 的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的 影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响 的其他建议。 7、预审意见——由行业主管部门填写答复意见，无主管部门项 目，可不填。 8、审批意见——由负责审批该项目的环境保护行政主管部门批 复。 建设项目基本情况 项目名称 建设单位 中国石油天然气股份有限公司河北衡水销售分公司第二十加油站项 目 中国石油天然气股份有限公司河北衡水销售分公司第二十加油站 法人代表 张昱 通讯地址 河北省衡水市桃城区市和平西路与宝云街交叉口 联系电话 18903286029 建设地点 联系人 批准文号 部门 建设性质 行业类别 新建 占地面积 及代码 800 评价经费 (万元) F5265 机动车燃油零售 绿化面积 2182 (平方米) (万元) 053000 邮政编码 河北省衡水市桃城区市和平西路与宝云街交叉口 立项审批 总投资 — 传真 张林杰 — (平方米) 其中环保投资 15 (万元) 环保投资占总投 资比例 1.88% 预期投产日期 工程内容及规模： 中国石油天然气股份有限公司河北衡水销售分公司第二十加油站于 2004 年 1 月，站区内现有 40m3 柴油储罐 2 个，40m3 汽油储罐 2 个，年销售柴油 30 吨、 汽油 1770 吨，配套管网为单层管，储罐为单层罐。由于项目需要配套建设的环 境保护设施未经验收，即投入使用，违反了《建设项目环境保护管理条例》第十 九条第一款“编制环境影响报告书、环境影响报告表的建设项目，其配套建设的 环境保护设施经验收合格，方可投入生产或者使用，未经验收或者验收不合格， 不得投入生产或者使用”的规定，衡水市环境保护局依法对中国石油天然气股份 有限公司河北衡水销售分公司加油站项目进行行政处罚（衡环罚字[2018]46 号和 衡环罚字[2018]47 号），现我单位已缴纳处罚；考虑到现有单层管和单层罐已经 不能满足现行的环保要求，中国石油天然气股份有限公司河北衡水销售分公司第 二十加油站拟将现有单层管和单层罐改造为双层管和双层罐，对现有厂区进行改 造，以满足现行环保法律法规要求，改造后设 30m3 柴油储罐 1 个，30m3 汽油储 罐 3 个，并委托环评单位按新建项目对全站重新进行总体评价，依法完善环保手 1 续。 项目对照《产业结构调整指导目录(2011 年本)》(修正)不属于其中的限制类 或淘汰类，为允许类，且不在《河北省新增限制和淘汰类产业目录(2015 年版)》 (冀政办发[2015]7 号)的限制类和淘汰类之列，项目建设符合国家产业政策。 根据《中华人民共和国环境影响评价法》和国务院第 253 号令《建设项目环 境保护管理条例》和《建设项目环境影响评价分类管理名录》等有关环保法规、 政策的要求，本项目属于目录四十、社会事业与服务业，124、加油、加气站行 业类别，该项目需进行环境影响评价，编制环境影响报告表。为此，中国石油天 然气股份有限公司河北衡水销售分公司第二十加油站委托我单位编写该项目的 环境影响报告表。接受委托后，我单位组织有关人员对项目选址及周围环境状况 进行了详细踏勘，并收集了有关本项目的技术资料。在此基础上，按照《环境影 响评价技术导则》的要求，编制完成了该项目环境影响评价报告表。 1、项目名称 中国石油天然气股份有限公司河北衡水销售分公司第二十加油站项目 2、建设单位 中国石油天然气股份有限公司河北衡水销售分公司第二十加油站 3、建设性质 新建 4、项目投资 项目总投资 800 万元，其中环保投资 15 万元，占总投资的 1.88%。 5、建设地点 本项目位于河北省衡水市桃城区市和平西路与宝云街交叉口，中心地理坐标 为北纬 37°44'48.68"、东经 115°38'49.66"。项目北侧和东侧为明珠花园小区，西 侧为明珠高尚住宅楼，南侧和平路，隔路为金水岸小区。距离项目最近的环境敏 感点为东侧、北侧紧邻的明珠花园小区和西侧紧邻的明珠高尚住宅楼。项目地理 位置见附图 1，周边关系见附图 2。 6、项目占地 项目占地面积 2182m2。本项目占地已经取得衡水市国土资源局颁发的国有 土地证（衡国用（2003）第 1055 号，见附件），地类为商业用地，符合规划， 项目选址合理。 7、工程规模 2 项目站区设 30m3 柴油储罐 1 个，30m3 汽油储罐 3 个，年销售柴油 30 吨、 汽油 1770 吨。按照《汽车加油加气站设计与施工规范》(GB50156-2012)(2014 年 局部修订版)的等级划分，项目油罐折后总容积为 105m3 ，该加油站为二级加油 站。加油站等级划分标准见表 1。 表1 加油站等级划分 油罐容积(m3) 级别 总容积 单罐容积 一级 150＜V≤210 V≤50 二级 90＜V≤150 V≤50 三级 V≤90 汽油罐 V≤30，柴油罐 V≤50 注：柴油罐容积可折半计入油罐总容积。 8、建设内容 项目主要建设内容包括：油罐区、加油罩棚等主体工程及站房、消防设施等 辅助设施，主要建设内容见表 2。 表2 主要建设内容一览表 工程分类 主体 工程 辅助 工程 公用 工程 油罐区 加油罩棚 站房 罐 3 个。 建筑面积 280m2，高 7.0m，钢架结构，棚下设三座加油岛，每座加油岛 上各布置 1 台四枪四油品潜油泵式加油机（共 3 个）。 位于站区西部，二层砖混结构，建筑面积 320m2，内设营业室、财务室、 值班室、配电室、库房等。 项目生产不用热，冬季办公采用市政供暖。 供电 项目供电由开发区供电管网提供，年用电量 2 万 kWh。 供水 项目用水由开发区供水管网提供，年用水量为 201.48m3/a。 废气 工程 位于站区中部，设置 30m3 柴油地埋双层储罐 1 个，30m3 汽油地埋双层储 供热 消防 环保 建设内容 废水 噪声 项目属于二级加油站，设贮压式推车干粉灭火器 3 台、手提式干粉灭火 器 10 具、手提二氧化碳灭火器 1 具、灭火毯 3 块、消防沙 2m3。 加油机设有 10 套二次油气回收系统，卸油口设有 1 套一次油气回收系 统，并在排气管口安装真空压力帽（1 个）加强站内通风。 生活污水经化粪池处理后进入市政污水管网，由衡水市污水处理厂进一 步处理。 选用低噪声设备、安装减振垫、加强出入机动车管理。 加油站日常生活垃圾，由环卫部门统一收集后处理；加油站油罐由总公 固废 司负责定期清理，每 3-5 年清理一次，清理的油罐油泥立即运走由有资 质单位处理，不在站区暂存。 9、原辅材料及能源消耗 3 主要原辅材料及能源消耗情况见表 3。 表3 主要原辅材料及能源消耗 序号 名称 单位 消耗量 来源 1 汽油 t/a 1770 外购 2 柴油 t/a 30 外购 3 水 m3/a 201.48 开发区供水管网 4 电 万 kWh/a 2 开发区供电管网提供 10、平面布置 总平面布置充分考虑安全和各区功能的基础上尽量节约用地，合理布局，本 项目采取按使用功能和使用特点进行分区布置的布置规则，站内设施为加油作业 区、油罐区、站房等。油罐区布置于站区中部；加油区布置于站区中部，面向和 平路；站房布置在站区西部，主要设有营业室、财务室、值班室、配电室、库房 等；车辆进口设置在站区东南角，出口设置在站区西南角，整个站区构建筑物布 局合理，有利于过往车辆的进出加油作业。项目平面布置图见附图 3。 11、主要生产设备 项目主要生产设备见表 4。 表4 主要生产设备一览表 序号 设备名称 规格/型号 单位 数量 1 汽油储罐 卧式 30m3 个 3 2 柴油储罐 卧式 30m3 个 1 3 油气回收系统 一次 套 1 卸油 4 油气回收系统 二次 套 10 汽油加油 5 加油机 套 4 加油 6 潜油泵 -- 台 4 -- 7 液位监测系统 -- 套 1 四枪四油品 潜油泵式 备注 埋地双层 FF 卧式储罐 埋地双层 FF 卧式储罐 动态监测油罐 内液位 双层 FF 储罐：内、外层均使用强化玻璃纤维制造，储罐具有均匀的夹层空 间并配备和夹层空间相通的泄漏检测仪，此类油罐具有防腐性能优良、自重轻、 安装简便、长期使用经济效益明显。 12、公用工程 （1）给排水 4 给水：项目用水由开发区供水管网提供，项目无生产用水，用水主要为职工 和往来人员盥洗用水及饮用水。参照《河北省用水定额》(DB13/T1161-2016)， 职工盥洗用水量按办公场所用水定额计算，即 1.2m3/人·月；往来人员盥洗用水 按高速公路服务区设计用水定额计算，即 6L/人·次。项目用水量为 0.552m3/d， 全部为新鲜水，用水量见表 5。 表5 用水量估算一览表 序号 项目 用水标准 数量 用水量(m3/d) 备注 1 职工饮用水 2L/人·d 6人 0.012 新鲜水 2 职工盥洗用水 1.2m3/人·月 6人 0.24 新鲜水 3 往来人员盥洗用水 6L/人·次 50 人·次/d 0.3 新鲜水 0.552 新鲜水 4 合计 排水：项目无生产废水产生；废水主要为职工及往来人员产生的生活污水， 生活污水产生量按生活用水量的 80%计，则污水产生量为 0.442m3/d。生活污水 经化粪池处理后，进入市政污水管网，由衡水市污水处理厂进一步处理。 （2）供电 项目供电由开发区供电管网提供，年用电量 2 万 kWh。 （3）供热 项目生产不用热，冬季办公采用市政供暖。 （4）防腐防渗 重点防渗区：罐区、卸油口、围堰区及输油管线。储油罐为双层 FF 储罐。 油罐的周围应回填中性沙或细土，其厚度不应小于 0.3m，罐顶的覆土厚度不应 小于 0.5m。卸油口设置防油堤，油罐区地面、卸油口及输油管线全部做防腐防 渗处理，埋地加油管道采用双层管道。其他设置要求可参见《汽车加油加气站设 计与施工规范》(GB50156-2012)(2014 年局部修订版)、《石油化工工程防渗技术 规范》(GB/T50934-2013)、《地下工程防水技术规范》(GB50108)和《加油站地 下水污染防治技术指南(试行)》(环办水体函〔2017〕323 号)。 一般防渗区：加油罩棚区、化粪池。防渗性能不应低于 1.5m 厚渗透系数为 1.0×10-7cm/s 的黏土层的防渗性能。 简单防渗区：站房、站区道路及其他公用设施。防渗措施要求：一般地面硬 化。 （5）消防 项目属于二级加油站，需设置一定数量的手提式和推车式干粉灭火器，各建 5 筑物内设置消防通道及灭火器；在火灾隐患部位设立消防监控报警系统。项目消 防器材配置见表 6。 表6 消防器材配置表 序号 设备名称 型号 单位 数量 1 贮压式推车干粉灭火器 MFZ35 台 3 2 手提式干粉灭火器 MF/ABC5 具 9 3 手提二氧化碳灭火器 MT7 具 2 4 消防沙 -- m3 2 5 灭火毯 -- 块 5 13、劳动定员及工作制度 项目劳动定员 6 人，其中管理人员 1 人，财务人员 1 人，加油工人 2 人；项 目年工作日 365 天，加油工人实行两班倒工作制，每班工作 12 小时。 14、产业政策符合性分析 根据《产业结构调整指导目录（2011 年本）（修正）》，该项目不属于限 制类、淘汰类项目，属于允许类；本项目未列入《河北省新增限制类和淘汰类产 业目录》（2015 年版）限制淘汰类目录，因此，该项目符合国家和地方当前产 业政策要求。 15、选址可行性分析 （1）规划符合性 项目占地面积 2182m2 。本项目占地已经取得衡水市国土资源局颁发的国有 土地证（衡国用（2003）第 1055 号，见附件），地类为商业用地，符合规划， 项目选址合理。 （2）环境功能区符合性 本项目所在区域大气环境满足《环境空气质量标准》(GB3095-2012)中的二 级标准，地下水水质指标符合《地下水质量标准》（GB/T 14848-2017）III 类标 准，声环境满足《声环境质量标准》(GB3096-2008)2 类标准和 4a 类标准，本项 目建设符合衡水市环境功能区划要求。 （3）环境相容性 本项目选址附近无国家、省、市规定的重点文物保护单位、饮用水源保护区、 风景名胜区、革命历史古迹等环境敏感点。本项目选址周围无公园、风景名胜等， 与周围环境协调一致。 项目北侧和东侧为明珠花园小区，西侧为明珠高尚住宅楼，南侧和平路，隔 6 路为金水岸小区。和平路属城市主干路。 根据《汽车加油加气站设计与施工规范》（GB50156-2012）（2014 年 局部修订版），将民用建筑物保护类别划分为重要公共建筑物、一类保护 物、二类保护物、三类保护物，明珠花园小区和明珠高尚住宅楼属于一类保护 物。 项目工艺设备与周围敏感点距离与《汽车加油加气站设计与施工规范》 （GB50156-2012）（2014 年局部修订版）中规定的防火距离对比见表 7。 表7 工艺设备与站外建(构)筑物的安全判定 单位：m 标准要求(m) 项目 本项目情况 埋地油罐(加油机、 通气管管口) 符合 程度 汽油设备 重要公共建筑物 35 周边无重要公共建筑物 符合 明火地点或散发火花地点 17.5(12.5) 周围无明火和火花地点 符合 距明珠花园居民分别为31.3m、 一类民用建筑保护类别 28.3m、28.3m 14（11） 距明珠高尚住宅楼居民分别为 符合 25.6m、24.5m、24.5m 二类民用建筑保护类别 11（8.5） 周边无二类民用建筑 符合 三类民用建筑保护类别 8.5(7) 周边无三类民用建筑 符合 甲、乙类物品生产厂房、 库房和甲、乙类液体储罐 周围无甲乙类物品生产厂房、 库房， 15.5(12.5) 乙类液体储罐 符合 铁路 15.5 城市主干路、快速路 5.5(5) 架空通信线 5 选址上空无通信线 符合 架空电力线路 6.5 选址上空无电力线路 符合 周围无铁路通过 距和平路分别为24.2m、22.2m、 22.2m 符合 符合 柴油设备 重要公共建筑物 25 周边无重要公共建筑物 符合 明火地点或散发火花地点 12.5(10) 周围无明火和火花地点 符合 距明珠花园居民分别为31.3m、 一类民用建筑保护类别 6 二类民用建筑保护类别 6 38.3m、28.3m 距明珠高尚住宅楼居民分别为 26.7m、24.5m、24.5m 周边无二类民用建筑 7 符合 符合 续表 7 工艺设备与站外建(构)筑物的安全判定 单位：m 标准要求(m) 项目 符合 本项目情况 埋地油罐(加油机、 程度 通气管管口) 甲、乙类物品生产厂房、 周围无甲乙类物品生产厂房、 库房， 11(9) 库房和甲、乙类液体储罐 乙类液体储罐 符合 三类民用建筑保护类别 6 周边无三类民用建筑 符合 铁路 15 周围无铁路通过 符合 城市主干路、快速路 3 架空通信线 5 选址上空无通信线 符合 架空电力线路 6.5 选址上空无电力线路 符合 车辆出入口应分开设置 车辆入口、出口道路分开设置 符合 场地应设置罩棚，有效高度≥4.5m 罩棚高 7m 符合 单车道≥4m，双车道≥6m 单车道 4m 符合 站内道路转弯半径≥9m 转弯半径为 10m 符合 站内道路、停车场路面不应采用沥青路面 水泥地面 符合 距和平路分别为45.5m、43.1m、 66.2m 符合 其他要求 由表 7 可知该项目埋地油罐、加油机及通气管管口与项目站外建(构)筑物的 设计距离均符合《汽车加油加气站设计与施工规范》（GB50156-2012）（2014 年局部修订版）的安全距离要求。 项目站内设施的设计距离(以危险性较大的汽油类设备为例)与《汽车加油加 气站设计与施工规范》（GB50156-2012）（2014 年局部修订版）中规定的防 火间距对比见表 8。 表8 站内设施距离与规范防火间距对比表 汽油罐 设施名称 汽油通气管口 单位：m 加油机 站房 设计 规范 设计 规范 设计 规范 设计 规范 间距 间距 间距 间距 间距 间距 间距 间距 汽油罐 0.6 0.5 -- -- -- -- 11.3 4 汽油通气管口 -- -- -- -- -- -- 10 4 柴油罐 0.6 0.5 -- -- -- -- 12.4 3 柴油通气管口 -- -- -- -- -- -- 10 3.5 油品卸车点 -- -- 7.9 3 -- -- 17.1 5 加油机 -- -- -- -- -- -- 10 5 站区围墙 11.4 3 19.8 2 -- -- -- -- 8 续表 8 站内设施距离与规范防火间距对比表 柴油罐 设施名称 柴油通气管口 单位：m 加油机 站房 设计 规范 设计 规范 设计 规范 设计 规范 间距 间距 间距 间距 间距 间距 间距 间距 柴油罐 -- 0.5 -- -- -- -- 12.4 3 柴油通气管口 -- -- -- -- -- -- 10 3.5 油品卸车点 -- -- 15.9 2 -- -- 17.1 5 加油机 -- -- -- -- -- -- 10 5 站区围墙 13.6 2 13.9 2 -- -- -- -- 注：表中“--”表示无相应设置方案或无防火方案要求。 由表 8 可知该项目汽油罐、汽油通气管口、柴油罐、柴油通气管口、油品卸 车点、加油机、站房及站区围墙与站内设施的设计距离均符合《汽车加油加气站 设计与施工规范》（GB50156-2012）（2014 年局部修订版）的安全距离要求。 本项目已经编制了安全现状评价报告，取得了衡水市桃城区安全生产监督管 理局颁发的危险化学品经营许可证（衡桃安经（甲）字[2017]000015）；衡水市 公安局为本项目出具了建设工程消防验收意见书（2004 消验第 1 号），综合评 定该工程消防验收合格。 综上所述，本项目与站外建筑物的安全距离、站内各建筑物之间的安全距离 和消防设施均满足相应要求，选址合理。 与本项目有关的原有污染情况及主要环境问题： 根据环境保护部办公厅函发布的《加油站地下水污染防治技术指南（试 行）》（环办水体函[2017]323 号），本加油站地下油罐由单层罐改造成双层罐。 9 建设项目所在地自然环境社会环境简况 自然环境简况(地形、地貌、地质、气候、气象、水文、植被、生物多样性等)： 1、地理位置 衡水市位于河北省东南部，界于东经 115°10′-116°34′，北纬 37°03′-38°23′ 之间。总面积 8815 平方公里。衡水发展起步较晚，到 1996 年才成为地级市， 但发展势头强劲，衡水位于环渤海经济圈、北京首都经济圈内，交通发达，东 部与沧州市的东光县、吴桥县和山东省德州市毗邻，西部与石家庄市的深泽县、 辛集市接壤，南部与邢台市的新河县、南宫市、清河县以及山东省武城县相连， 北部同保定市的安国市、博野县、蠡县和沧州市的肃宁县、献县、泊头市交界。 市政府所在地桃城区北距首都北京 250 公里，西距省会石家庄 119 公里，区域 内路网纵横交织，通达便捷。 本项目位于河北省衡水市桃城区市和平西路与宝云街交叉口中国石油天然 气股份有限公司河北衡水销售分公司第二十加油站站区内，中心地理坐标为北 纬 37°44'48.68"、东经 115°38'49.66"。项目北侧和东侧为明珠花园小区，西侧为 明珠高尚住宅楼，南侧和平路，隔路为金水岸小区。距离项目最近的环境敏感 点为东侧、北侧紧邻的明珠花园小区和西侧紧邻的明珠高尚住宅楼。 2、地形地貌 衡水市地处河北冲积平原，地势自西南向东北缓慢倾斜，海拔高度 12 米～30 米。地面坡降，滏阳河以东在 1/8000～1/10000 之间，以西为 1/4000。 境内河流较多，由于河流泛滥和改道，沉积物交错分布，形成许多缓岗、微斜 平地和低洼地。地层为古漳河、黄河、滹沱河沉积物，岩层以轻亚粘土，亚粘 土为主，局部夹粉细砂层，第四系厚约 500m 左右。境内的衡水湖为华北平原 上仅次于白洋淀的自然洼淀，蓄水面积 75 平方公里，集水面积 120 平方公里， 设计水位 21 米，最大蓄水量 2 亿立方米，被誉为华北平原上的一颗明珠。 项目所在地为简单地形，地形较为平坦。 3、气候特征 衡水市属暖温带半干旱大陆性季风气候区，四季分明，干湿季分界明显。春 季干燥多风，夏季炎热多雨，秋季天高气爽，冬季寒冷少雪。年平均气温 12.7℃， 一月份平均气温-4.3℃，七月份平均气温 27℃，极端最高气温 42℃，极端最低气温 -24.3℃。全年无霜期约 205 天，历史最早霜期为 10 月 1 日。年平均日照 2711 小 时。年平均降水量约 588 毫米，大多集中在七、八月份；历史最高降水量 10 1000mm，历史最低降水量为 262.8mm。 蒸发量历年平均 1843.7mm，最多年 （1972） 2140.8mm，最少年（1977）1690.5mm。区域内年平均风速为 2.16m/s，全年最大 风速 21m/s，年主导风向为 SSW 风。在五六月份经常出现危害性较大的干热风， 年平均出现十三天。春旱秋涝为突出特点，光热资源丰富，但水源不足。 4、地表水 衡水市主要地表水系为滏阳河、滏阳新河、滏东排河及衡水湖。 滏阳河：属子牙河水系，流经本市区河道长 49.5km，河宽 55—100m，河底 宽 15-25m。据衡水市水文站观测，近年滏阳河的最大洪峰流量可达 184m3/s，枯 水期最小流量为零。目前滏阳河位于位于市区段已经过退污还清，已做为市区景 观用水。 滏阳新河及滏东排河：该两河是为解决滏阳河泄洪能力不足而人工开挖的新 河，其泄洪能力为 6700m3/s，基本上能够控制像 1963 年的大型洪涝。雨季两河 内有一定量的雨水，能够形成地表径流。滏东排河在冬季及春季具有一定时期的 引水功能。 衡水湖：衡水湖位于衡水市区西南部，湖水面积 75km2，库容量 2.3 亿 m3， 使多种候鸟南北前夕的密集交汇区，是众多珍稀鸟类在华北平原中南部最理想的 栖息地，其生物多样性和完整的淡水湿地生态系统在华北内陆地区具有典型代表 性。衡水湖不仅发挥着补充地下水的作用，而且是南水北调的调节水库，也是将 来衡水市饮用水源地。衡水湖每年可调蓄引水 5.6 亿 m3，将有效改变全市水资源 缺乏状况。 加油站污水经化粪池处理达标后通过市政污水管网进入衡水市污水处理厂 处理，由衡水市污水处理厂处理达标后排入滏阳河，不直接汇入地表水系。 5、水文地质 衡水市境内地下水均属松散孔隙承压水，依据含水层水质，水力性质及开采 现状分成浅地下水和深地下水两大类。 （1）浅层地下水（第一含水组）： 浅层地下水系指咸水底界以上浅水层及咸水层。全县范围内普遍分布咸水层， 咸、淡水界面由西部以细砂为主向东南渐变为粉砂为主。厚度 10-20m，砂层呈 透镜状，直接受降雨入渗补给，单井单位涌水量 2-6m3/h.m，部分地区在咸水顶 板以上分布浅层淡水，多呈条带状零星分布，根据浅层淡水埋藏地层的水文地质 条件，全县分为四个区，即中南部浅层水较发育区，北部发育一般区，西部发育 11 较差区，以及东南部发育较差区。 （2）深层地下水（分三个含水组） 第二含水组顶界为咸淡水界面，底界埋深 160 米，属承压水。含水层平面分 布岩性自西向东由粗变细，由厚变薄，西北部以中粗砂为主，厚度约 25-30 米； 中部以细砂为主，厚度约 20-30 米；东北部以粉砂为主，厚度小于 20 米。单井 单位涌水量，西部大，东部小，由 5-10m3/h.m 到 2-6m3/h.m。矿化度小于 1g/l， 氟化物含量小于 1-1.2mg/l。 第三含水组，底界埋深 350 米，属深层承压水。含水层岩性自西向东由粗变 细，由粗砂为主变为以中砂米主，再变以细砂为主。砂层总厚度大于 50 米，最 厚 85 米。砂层连续性较好，是本地区的主要开采层。单井单位涌水量为 10-15m3/h.m，最大约 20m3/h.m。本组矿化度小于 1 克/升的淡水，水化学类型为 LSH-N 和 HLS-N 型水。氟化物含量 0.6-1.28mg/l，水温 22-24℃。 第四含水组，底界埋深 450 米，属深层承压水类型。含水层岩性自西向东由 粗变细，依次由粗砂为主，变为以中砂为主，再变为以细砂为主，微胶结及半胶 结。砂层连续性较差。砂层厚度 20-40 米，单井单位涌水量为 2-8m3/h.m。本组 为矿化度小于 1 克/升淡水，水化学类型为 HL-N 和 HLS-N 型水，氟化物含量 0.96-1.6mg/l，水温 28℃。 （3）项目位于浅层淡水发育较差区，浅层地下水基本无利用价值。地下水 开采以深井为主，开采深度在 100-470 米。 区域地下水流向为西南至东北方向。 社会环境简况(社会经济结构、教育、文化、文物保护等)： 1、衡水市概况 衡水市市区下辖四区（桃城区、开发区、冀州区及滨湖新区）2 镇 3 乡、354 个行政村，总户数 11.85 万户，总人口 39.87 万，其中非农业人口 21.25 万人， 农业人口 18.62 万人。粮食作物有小麦、玉米、高粱、谷子、豆类等，经济作物 有花生、芝麻、棉花等。 衡水市工业生产发展迅速，已形成了以化工、轻工、纺织、建材、化肥、酿 造为主的骨干企业。2017 年全市实现生产总值 640.25 亿元，农业总产值 115.2 亿元，地方财政收入 40.4 亿元。人均可支配收入 11958 元，人均消费性支出 7300 元。市区总共有中学 32 所，小学 323 所，适龄儿童入学率可达到 99.8%。 衡水市卫生医疗机构拥有医院、卫生院 22 所，床位总数 1878 张，医护人员 12 1159 人。G106、京九铁路、石德铁路纵贯全境，交通十分便利。 本项目周边无国家重点文物保护单位。 2、衡水市污水处理厂概况 2006 年 3 月，衡水市污水处理厂通过了竣工验收，桃城区滏阳河西、开发 区工业及生活污水将通过收水管网进入污水处理厂处理。污水处理厂处理后出水 约 8 万 m3/d，拟用作电厂冷却水，剩余部分排入滏阳河。衡水市区工业生活不 再直接排入河道， 减少了污水排放对地下水的影响及衡水市区段对滏阳河的污染。 衡水市环境保护局于 2010 年对其提出了升级改造要求，2017 年 7 月 18 日衡水 市污水处理厂升级改造工程通过衡水市高新技术产业开发区分局验收，污水处理 厂水质满足《城镇污水处理厂污染物排放标准》中的一级 A 标准。升级改造后 工程进出水水质如下： 表9 衡水市污水处理厂改造后进出水设计参数 项目 COD BOD5 SS 氨氮 进水指标（mg/L） 360 195 285 45 出水指标（mg/L） 50 10 10 5 净化效率（%） 86.1 94.9 96.5 88.9 因子 改造后的处理工艺如下图： 图1 改造后衡水污水处理厂工艺流程 本项目位于衡水市污水处理厂收水范围内，污水处理厂处理量为 10 万 m3/d， 有足够的余量接受项目产生的污水（0.442m3/d），本项目产生污水经化粪池预处 理满足《污水综合排放标准》（GB8978-1996）表 4 三级标准，同时满足衡水市 污水处理厂进水水质标准要求后排入衡水市污水处理厂进一步处理。 13 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题(环境空气、地 面水、地下水、声环境、生态环境等) 1、环境空气 根据 2017 年 10 月份衡水市环境空气自动监测站统计数据，空气质量优的 为 1 天、良的为 17 天、轻度污染 9 天、中度污染和重度污染各 2 天。主要污 染因子为 PM2.5，基本可满足《环境空气质量标准》（GB3095-2012）二级标 准。 2、地下水 中国石油天然气股份有限公司河北衡水销售分公司委托河北中彻环境检 测技术有限公司进行了衡水市区加油站项目地下水监测，监测时间为 2018 年 6 月 19 日，根据监测结果可知（具体数据分析见表 24），区域地下水质量符 合《地下水质量标准》（GB/T14848-2017）中℃类标准要求。 3、声环境 东、西、北站界声环境满足《声环境质量标准》(GB3096-2008)2 类标准， 南站界声环境满足《声环境质量标准》(GB3096-2008)4a 类标准。 主要环境保护目标(列出名单及保护级别)： 评价区域内无自然保护区、风景名胜区、重点保护文物及珍稀动植物资源 等敏感点，根据项目工程特点、评价区域环境特征，确定本项目主要环境保护 目标。环境保护目标及保护级别见表 10，风险保护目标见表 11。 表 10 环境要素 环境空气 环境保护对象及保护目标一览表 保护对象 方位 最近距离 天元怡水花园 SW 100 金水岸小区 S 50 乐平小区 S 50 怡馨园 S 245 衡水学院西校区 SE 300 幸福里小区 E 130 明珠花园小区 -- 紧邻 明珠高尚住宅楼 -- 紧邻 富力城小区 W 80 14 功能要求 《环境空气质量标准》 （GB3095-2012）二级标准 续表 10 环境保护对象及保护目标一览表 环境要素 保护对象 方位 最近距离 地下水 周围区域 -- -- 东、西、北站界 -- -- 南站界 -- -- 声环境 表 11 功能要求 《地下水质量标准》 （GB/T14848-2017）℃类标准 《声环境质量标准》 （GB3096-2008）2 类标准 《声环境质量标准》 （GB3096-2008）4a 类标准 风险保护目标一览表 保护目标 相对方位 相对风险源距离（m） 性质 人口规模(人) 天元怡水花园 SW 100 居住区 2970 金水岸小区 S 50 居住区 250 乐平小区 S 50 居住区 1030 怡馨园 S 245 居住区 1080 衡水学院西校区 SE 300 学校 -- 幸福里小区 E 130 居住区 3240 明珠花园小区 -- 紧邻 居住区 2630 明珠高尚住宅楼 -- 紧邻 居住区 150 富力城小区 W 80 居住区 2520 张团马村 W 1130 居住区 750 邢团马村 W 1870 居住区 1650 南漳桥村 NE 2425 居住区 6390 李家屯村 NW 2730 居住区 1480 赵家屯村 NW 2240 居住区 3370 孙家屯村 NW 2690 居住区 1540 肖家屯村 NW 1080 居住区 3900 衡水市居民 E 415 居住区 84000 15 评价适用标准 1、大气环境质量执行《环境空气质量标准》(GB3095-2012)中的二级 标准，非甲烷总烃执行河北省《环境空气质量 非甲烷总烃限值》 (DB13/1577-2012)中的二级标准。 表 12 项目 环境空气质量标准 污染物名称 标准值 μg/m3 《环境空气质量标准》 1 小时平均 500 PM10 24 小时平均 150 PM2.5 24 小时平均 75 24 小时均 80 NO2 (GB3095-2012)中二级标 1 小时均 200 准 日最大 8 小时平均 160 O3 1 小时平均 200 24 小时平均 4 CO 环 标准来源 24 小时平均 150 SO2 环 境 空 气 单位 1 小时平均 10 mg/m3 境 河北省《环境空气质量 质 非甲烷总烃 量 小时平均 2.0 mg/m3 非甲烷总烃限值》 (DB13/1577-2012)中的二 级标准 标 2、地下水执行《地下水质量标准》(GB/T14848-2017)℃类标准，石油 准 类参照执行《生活饮用水卫生标准》（GB5749-2006）。 表 13 项目 地下水环境质量标准限值 污染物名称 标准值 单位 pH 6.5～8.5 -- ≤3.0 mg/L 溶解性总固体 ≤1000 mg/L 地 总硬度（以 CaCO3 计） ≤450 mg/L 《地下水质量标准》 下 硫酸盐 ≤250 mg/L （GB/T14848-2017） 水 硝酸盐（以 N 计） ≤20 mg/L 中℃类标准 亚硝酸盐（以 N 计） ≤1.0 mg/L 氨氮（以 N 计） ≤0.5 mg/L 氟化物 ≤1.0 mg/L 氯化物 ≤250 mg/L 耗氧量（CODMn 法，以 O2 计） 16 标准来源 续表 13 项目 地下水环境质量标准限值 污染物名称 标准值 单位 ≤0.002 mg/L 铁 ≤0.3 mg/L 锰 ≤0.10 mg/L 铜 ≤1.00 mg/L 锌 ≤1.00 mg/L 汞 ≤0.001 mg/L 砷 ≤0.01 mg/L 铅 ≤0.01 mg/L 氟化物 ≤1.0 mg/L 镉 ≤0.005 mg/L 铬（六价） ≤0.05 mg/L 氯化物 ≤250 mg/L 硫酸盐 ≤250 mg/L 总大肠菌群 ≤3.0 CFU/100mL 菌落总数 ≤100 CFU/mL 石油类（总量） ≤0.3 mg/L 挥发性酚类（以苯 酚计） 地 下 水 标准来源 《地下水质量标准》 （GB/T14848-2017） 中℃类标准 《生活饮用水卫生标准》 （GB5749-2006） 3、南站界声环境执行《声环境质量标准》(GB3096-2008)中 4a 类标准， 东、西、北站界声环境执行《声环境质量标准》(GB3096-2008)中的 2 类标 准。 表 14 声环境质量标准 评价因子 标准值 标准 昼间≤60dB(A) 《声环境质量标准》 夜间≤50dB(A) (GB3096-2008)2 类功能区标准 南站界（和平路）声环 昼间≤70dB(A) 《声环境质量标准》 境 夜间≤55dB(A) (GB3096-2008)4a 类功能区标准 东、西、北站界声环境 17 1、站区非甲烷总烃无组织排放执行《工业企业挥发性有机物排放控制 排放标准》(DB13/2322-2016)表 2 其他企业周边大气污染物浓度限值的要求； 油气排放口的油气执行《加油站大气污染物排放标准》(GB20952-2007)， 即油气排放浓度≤25g/m3，排放口距地平面高度≥4m。 表 15 项目废气排放标准 污染物 标准值 执行标准 《工业企业挥发性有机物排放控制排放 站区非甲烷 周界外浓度最高点： 总烃 2.0mg/m3 油气排放口 油气排放浓度≤25g/m3，排 《加油站大气污染物排放标准》 油气 放口距地平面高度≥4m (GB20952-2007) 标准》(DB13/2322-2016)表 2 其他企业周 边大气污染物浓度限值的要求 2 、运营期南站界噪声执行《工业企业厂界环境噪声排放标准》 (GB12348-2008)表 1 中 4 类标准要求，东、西、北站界噪声执行《工业企 污 染 业厂界环境噪声排放标准》(GB12348-2008)表 1 中 2 类标准要求。 表 16 噪声排放标准 单位：dB(A) 物 类别 排 放 标 准 南站界噪声 时段 等效连续 东、西、北 A 声级 标准值 昼间 夜间 70 55 60 50 营运期 站界噪声 执行标准 《工业企业厂界环境噪声排放标准》 (GB12348-2008)4 类标准 《工业企业厂界环境噪声排放标准》 (GB12348-2008)2 类标准 3、运营期废水执行《污水综合排放标准》（GB8978-1996）表 4 三级 标准，同时满足衡水市污水处理厂进水水质标准要求。 表 17 项目污水排放标准 单位：mg/L 水质标准 污染物 《污水综合排放标准》 衡水市污水处理厂进水 （GB8978-1996）表 4 三级标准 水质要求 COD 500 360 360 BOD5 300 195 195 SS 400 285 285 氨氮 -- 45 45 动植物油 100 -- 100 评价执行标准 4、危险废物处置执行《危险废物贮存污染控制标准》(GB18597-2001) 及其修改单要求。 18 根据《关于进一步改革和优化建设项目主要污染物排放总量核定工作 的通知》冀环总[2014]283 号文和《建设项目主要污染物排放总量指标审核 总 及管理暂行办法》的通知(环发[2014]197 号)规定，确定该项目总量控制指 量 标为：COD、NH3-N、SO2、NOx。 控 本项目无生产废水外排，项目生活污水排入化粪池处理，经市政污水 制 管网，最终进衡水市污水厂进行深度处理，在衡水市污水处理厂建设时， 指 衡水市环保局已按照其满负荷运行给出了总量指标， 因此重点污染物 COD、 标 NH3-N 的控制指标为 0。 本项目不涉及大气重点污染物排放，故 SO2、NOx 均为 0t/a。 因此污染物总量控制指标为：COD 0t/a，NH3-N 0t/a， SO2 0t/a， NOx 0t/a。 19 建设项目工程分析 工艺流程简述(图示)： 项目属于汽油、柴油二次加油站，项目汽油、柴油均采用外购原料，使用拖 车运至站内储罐区贮存，通过加油机外售。工艺流程简述如下： （1）卸油 油罐车 车 油 阀门 车 油 气 胶管 G、N G、N G 油 快速接头 油 气 一次油气回收 注：G 废气 图2 埋地油罐 N 噪声 卸油工艺流程及排污节点 项目采用密闭卸油系统，汽油、柴油由油罐车运至加油站罐区，将加油站静 电接地导线与油罐车的静电导出设备进行跨接，清除静电。然后采用快速接头将 油罐车的卸油管与埋地油罐的快速密闭卸油孔连接在一起，然后接一次油气回收 系统，打开油罐进油阀和油罐车卸油阀。最后检查有无溢油、漏油，人工封闭油 罐进油口和罐车卸油口。 图3 一次油气回收示意图 一次油气回收系统：在油罐车卸油的过程中，实现全封闭气体回收，限制油 气向大气中排放。油罐车通过卸油管路卸油的同时，加油站油罐中的油气通过回 收管路回到油罐车内。油罐车将油气带回油库进行处理，达到油气回收目的。 真空压力帽：排气管顶端安装真空压力帽盖，其功能在正常情况下是紧闭的， 20 但当油罐内之平均压力超过 750Pa 时，帽盖会自动打开将油气释出。若油槽内产 生真空情况至超出-2000Pa 时，帽盖亦会自动打开，从大气中吸入空气以平衡油 罐内的压力。 （2）加油 G 油罐 油 油 油 油 底阀 车 输油管 气 加油机 二次油气回收 油气回收 加油枪 气 注：G 废气 图4 汽车油箱 N 噪声 加油工艺流程及排污节点 加油是通过潜油泵将油罐内汽油经加油机上配备的油气回收加油枪输送至 汽车油箱的过程。将加油枪管口向下充分插入机动车油箱，油枪枪管处的集气罩 罩住汽车油箱口，油枪由小档位逐渐开至大档位，加油过程中确保加油枪橡皮罩 始终与油箱口保持密闭连接。 图5 油气回收枪示意图 油气回收加油枪：封气罩（橡皮罩）、枪嘴（小枪嘴和大枪嘴）、阀盖、枪 盖、顶杆、枪体、气液比例调节阀等组成，头部有一个橡皮罩和一圈吸气口。当 车辆加油时，橡皮罩会紧紧扣住汽车油箱口，防止油气外漏；原本渗漏出来的油 气则通过吸气口，被真空泵抽进加油管的外层管，最终进入地下储油罐，整个过 程中挥发的油气均可“捕捉”回来。 21 图6 分散式二次油气回收系统示意图 分散式二次油气回收装置：加油站内每条加油枪对应的回气管路均独立安装 分散式油气回收真空泵，原理是利用加油枪上的特殊装置，将原本由汽车油箱逸 散于空气中的油气经加油枪、真空泵回收至油罐内储存不排放，其汽油与油气相 互交换比例应接近于 1：1 的比率。理论上在加油时，每加出 1 升的油，油罐液 位会相应下降，但同时经油气回收枪回收相当于 1 升体积的油气送回油罐内填补 该空间，从而达到平衡。 本项目汽油加油枪均为油气回收油枪，加油时机动车油箱内的汽油油气由油 气回收油枪、胶管及油气管线抽回至地下汽油储罐。 项目卸油、加油工序主要污染源为加油、卸油口产生的油气，设备运行、车 辆行驶噪声，加油站油罐清理产生的油泥等。 主要污染工序： 施工期主要污染工序： 本项目仅对地下油罐和油管进行改造，其他建筑设施不做大规模调整，故施 工期不会对环境产生明显影响。 运营期主要污染工序： （1）废气：主要为卸油、加油及油品贮存过程中无组织挥发的油气，主要 污染物为非甲烷总烃。 22 （2）废水：无生产废水产生，主要是职工和往来人员盥洗废水。 （3）噪声：主要为区内来往的机动车行驶产生的交通噪声，加油机、潜油 泵等设备运行时产生的噪声，声压级为 60～80dB（A）。 （4）固体废物：主要为职工生活垃圾；加油站油罐清理产生的油泥。 （5）环境风险：柴油、汽油属易燃易爆品，存在一定的火灾、爆炸等风险。 23 项目主要污染物产生及预计排放情况 内容 类型 大 排放源 污染物 产生浓度及 排放浓度及 (编号) 名称 产生量(单位) 排放量(单位) 油气排放口 油气 -- 站区 非甲烷总烃 8.71t/a 罐区 非甲烷总烃 -- 小于 2.0mg/m3 废水量 161.33m3/a 161.33m3/a 气 污 染 物 水 污 染 生活污水 物 噪 声 0.47t/a 小于 2.0mg/m3 350mg/L，0.056t/a 300mg/L，0.048t/a SS 200mg/L，0.032t/a 150mg/L，0.024t/a NH3-N 30mg/L，0.005t/a 25mg/L，0.004t/a 生活办公 生活垃圾 1.1t/a 加油站日常维护 油泥（HW08） 0.05t/a 体 物 (4m 高排气口) COD 固 废 ≤25g/m3 环卫部门统一收 集后卫生填埋 油罐由总公司负 责定期清理，每 3-5 年清理一次， 清理的油罐油泥 立即运走由有资 质单位处理 项目主要噪声为交通噪声和潜油泵、加油机等设备运行时产生的设 备噪声，声压级为 60～80dB(A)。 环境风险：本项目属于二级加油站，储存的汽油、柴油均属于易燃 其他 易爆物品，存在一定的火灾、爆炸等风险。 主要生态影响(不够时可附另页)： 站区内地面全部进行硬化，无裸露表土，减少扬尘对周围环境影响。 24 环境影响分析 施工期环境影响分析： 本项目仅对地下油罐和油管进行改造，其他建筑设施不做大规模调整，故施 工期不会对环境产生明显影响。 运营期环境影响分析： 1、大气环境影响分析 主要为卸油、加油及油品贮存过程中无组织挥发的油气，主要污染物为非甲 烷总烃。 根据《加油站大气污染物排放标准》(GB20952-2007)标准，加油站汽油卸油、 储油和加油时排放的油气，应采用以密闭收集为基础的油气回收方法进行控制。 本项目设置了油气回收系统，包括一次油气回收系统和二次油气回收系统。本项 目考虑柴油挥发系数小，柴油卸油、储油和加油时不安装油气回收装置。 1、一次油气回收系统 一次油气回收系统是指将油罐车卸油时产生的油气，通过密闭方式收集进入 油罐汽车罐内的系统。本项目采用密闭卸油系统，卸油时采用一次油气回收系统 将油罐内的油气导入罐车内，同时，在排气管顶端的真空压力帽，正常情况下紧 闭，可减少油罐收油时的大呼吸损失；同时采用平衡浸没式液下自流口自流卸料， 使成品油自流到油罐内，可减少卸油时对成品油的扰动作用，降低储罐装料时的 蒸发量，减少储罐装料损失。 2、二次油气回收系统卸油 二次油气回收系统是指将加汽油过程产生的油气通过密闭方式收集进入埋 地油罐内的系统。 本项目设有 10 套分散式二次油气回收系统用于回收汽油加油过程产生的油 气。当进行汽油加油操作时，通过真空泵抽吸，将油气经油气回收油枪、胶管及 油气管线抽回至地下汽油储罐。项目采用地埋式储油罐，由于该类罐密闭性较好， 顶部有不小于 0.5m 的覆土，周围回填的沙子和细土厚度也不小于 0.3m，因此储 油罐罐室内气温比较稳定，受大气环境稳定影响较小，可减少油罐小呼吸蒸发损 耗，延缓油品变质。 《散装液态石油产品损耗》(GB11085-1989)规定了散装液态石油产品接卸、 贮存、零售的损耗，油品各种损耗规定见表 18~20。 25 表 18 贮存损耗率 单位：%，按月计 立式金属罐 隐蔽罐、浮顶罐 汽油 地区 其他油 春冬季 夏秋季 A 0.11 0.21 B 0.05 0.12 C 0.03 0.09 不分油品、季节 不分季节 0.01 0.01 煤、柴油 润滑油 注：卧式罐的贮存损耗率可以忽略不计。 表 19 卸车损耗率 单位：% 地区 汽油 浮顶罐 其他罐 A 不分罐形 0.23 B 0.20 0.01 C 0.05 0.04 0.13 表 20 零售损耗率 零售方式 单位：% 加油机付油 量提付油 称量付油 油品 汽油 煤油 柴油 煤油 润滑油 损耗量 0.29 0.12 0.08 0.16 0.27 参照《散装液态石油产品损耗》(GB11085-1989)中相关规定，本项目位于河 北省属于 B 类区，油罐为埋地卧式罐，属隐蔽罐。油品贮存过程中油品损耗率 忽略不计；油品卸车过程中汽油最大损耗率取 0.20% ，柴油最大损耗率取 0.05%；油品零售过程中汽油最大损耗率取 0.29%，柴油最大损耗率取 0.08%。 为减少非甲烷总烃的无组织排放量，本项目设置了油气回收系统，包括卸油 油气回收系统和加油油气回收系统（汽油）。油气回收装置在运行中无粉尘、杂 质和其他污染物的排放。项目油气回收系统回收率达 95%以上。项目投产后非甲 烷总烃产生及排放量见表 21。 表 21 项目投产后非甲烷总烃产排量 单位：t/a 污染源 油品贮存 油品卸车 油品零售 合计 非甲烷总烃产生量 0 3.56 5.16 8.71 非甲烷总烃排放量 0 0.19 0.28 0.47 由上表可知采取措施后，项目非甲烷总烃年排放量为 0.47t/a，本项目位于道 路旁，位置开阔，空气流动良好，类比同规模加油站监测数据，周界外非甲烷总 烃 浓 度 小 于 2.0mg/m3 ， 满 足 《 工 业 企 业 挥 发 性 有 机 物 排 放 控 制 标 准 》 (DB13/2322-2016)表 2 其他企业周边大气污染物浓度限值的要求；油气排放口的 26 油气经 4m 高排气口排放，油气排放浓度小于 25g/m3，满足《加油站大气污染物 综合排放标准》(GB20952-2007)，对周围环境空气质量影响较小。 2、水环境影响分析 （1）地表水环境影响分析 项目无生产废水产生，废水主要是职工及往来人员盥洗废水，产生量按其用 水量的 80%计，污水产生量为 0.442m3/d，年产生量为 161.33m3/a；污染物主要 为 COD、NH3-N、SS。生活污水经化粪池处理后，进入市政污水管网，由衡水 市污水处理厂进一步处理。因此项目废水不会对地表水水质造成影响。 （2）地下水环境影响分析 ℃评价等级的划分 根据《环境影响评价技术导则 地下水环境》(HJ610-2016)，建设项目地下水 环境影响评价工作等级的划分应依据建设项目行业分类和地下水环境敏感程度 分级进行判定： 建设项目类别：对照《环境影响评价技术导则 地下水环境》(HJ610-2016)附 录 A，本项目属于目录℃社会事业与服务业，182、加油、加气站行业类别，按地 下水环境影响评价项目类别划分为“报告表 加油站℃类”。 环境敏感程度：项目场址占地不在集中式饮用水水源（包括已建成的再用、 备用、应急水源，在建和规划的饮用水水源）准保护区内；不在除集中式饮用水 水源以外的国家或地方政府设定的与地下水环境相关的其它保护区，如热水、矿 泉水、温泉等特殊地下水资源保护区内；项目评价范围内分布有分散式饮用水井。 因此本项目场地的地下水环境敏感程度属“较敏感”。 建设项目评价工作等级：本项目地下水环境影响评价类别为“℃类”项目，建 设项目地下水环境敏感程度定为“较敏感”，根据《环境影响评价技术导则 地下 水环境》（HJ 610-2016）中表 2 评价工作等级分级表（见表 22），项目地下水 评价等级定为“二级”。 表 22 评价工作等级分级表 ℃类项目 ℃类项目 ℃类项目 敏感 一 一 二 较敏感 一 二 三 不敏感 二 三 三 评价范围及敏感目标：根据《环境影响评价技术导则 地下水环境》 (HJ610-2016)要求，项目地下水调查评价范围应包括与建设项目相关的地下水保 27 护目标，并能说明地下水环境现状，反映调查评价区地下水基本流场特征，因此 结合当地水文地质条件采用自定义法， 确定了本次工作地下水环境影响评价范围。 评价范围为：项目上游 1000m ，下游 2000m ，两侧 1000m ，拐点坐标：℃N 37°44'56.36" 、E 115°37'50.47"℃N 37°44'3.01" 、E115°38'40.20"℃N 37°45'52.15" 、 E115°39'33.32"℃N 37°45'0.87"、E115°40'21.92"，总评价范围约为 6.0km2。评价范 围见图 7。 ① ① ① 地下水流场 图例： 本项目位置 比例尺：0 700m 地下水评价范围 ① 图7 地下水评价范围 2、地下水环境质量现状调查与评价 ℃地下水水质监测与评价 本项目地下水环境质量现状评价采用《衡水市区加油站项目地下水检测》环 境现状监测资料数据。 《衡水市区加油站项目地下水检测》环境质量现状监测由河北中彻环境检测 技术有限公司完成，监测时间为 2018 年 6 月 19 日。 监测因子：pH、氨氮（以 N 计）、硝酸盐（以 N 计）、亚硝酸盐（以 N 计）、挥发性酚类（以苯酚计）、氰化物、砷、汞、铬（六价）、总硬度（以 CaCO3 计）、铅、氟化物、镉、铁、锰、溶解性总固体、耗氧量（CODMn 法，以 O2 计）、硫酸盐、氯化物、总大肠菌群、菌落数、石油类、K+、Na+、Ca2+、Mg2+、 CO32-、HCO3-、Cl-、SO42-等。 28 监测点位：根据项目特点，本次评价布置 6 个地下水水质监测点位。 监测时间、频次：每个监测点采样 1 天，每天上、下午各采集样品 1 件，测 混合样。 监测分析方法：采样和监测分析方法按《地下水环境监测技术规范》 （HJ/T164-2004）及《环境影响评价技术导则 地下水环境》（HJ610-2016）有 关规定执行。 评价方法：采用单因子指数法进行评价，各污染物单因子计算公式， Pi＝Ci/Cis 式中：Pi—监测点某因子的污染指数； Ci—监测点某因子的实测浓度，mg/L； Cis—某因子的环境质量标准值，mg/L。 pH 值评价采用如下模式： 当实测 pH 值≤7.0 时，Sphi＝（7.0-pHi）/（7.0-pHsmin） 当实测 pH 值＞7.0 时，Sphi＝（pHi-7.0）/（pHsmax-7.0） 式中：Sphi—监测点 pH 值的污染指数； pHi—监测点 pH 值的实测浓度； pHsmin—pH 值的环境质量标准值下限； pHsmax—pH 值的环境质量标准值上限。 评价标准：地下水水质评价标准执行《地下水质量标准》 （GB/T14848-2017℃） 类标准，石油类参照执行《生活饮用水卫生标准》（GB5749-2006），见表 23。 表 23 地下水质量标准限值表 序号 项 目 标准值 单位 1 pH 6.5~8.5 无量纲 2 氨氮（以 N 计） ≤0.5 mg/L 3 硝酸盐（以 N 计） ≤20 mg/L 4 亚硝酸盐（以 N 计） ≤1.0 mg/L 5 挥发性酚类（以苯酚计） ≤0.002 mg/L 6 氰化物 ≤0.05 mg/L 7 砷 ≤0.01 mg/L 8 汞 ≤0.001 mg/L 9 铬（六价） ≤0.05 mg/L 10 总硬度（以 CaCO3 计） ≤450 mg/L 11 铅 ≤0.01 mg/L 29 标准来源 《地下水质量标准》 （GB/T14848-2017）℃类标准 续表 23 地下水质量标准限值表 序号 项 目 标准值 单位 12 氟化物 ≤1.0 mg/L 13 镉 ≤0.005 mg/L 14 铁 ≤0.30 mg/L 15 锰 ≤0.1 mg/L 16 溶解性总固体 ≤1000 mg/L 17 耗氧量（CODMn 法，以 O2 计） ≤3.0 mg/L 18 硫酸盐 ≤250 mg/L 19 氯化物 ≤250 mg/L 20 总大肠菌群 ≤3 21 菌落总数 ≤100 CFU/mL 22 石油类（总量） ≤0.3 mg/L 标准来源 《地下水质量标准》 （GB/T14848-2017）℃类标准 CFU/10 0mL 《生活饮用水卫生标准》 （GB5749-2006） 监测结果及评价：根据评价方法及评价标准，对现状监测结果进行评价，并 对评价结果进行分析。监测结果见表 24、评价结果见表 25。 30 表 24 地下水现状监测结果一览表 单位：mg/L(pH 值除外) 1# 2# 3# 4# 5# 6# TY1 TY2 TY3 TY4 TY5 TY6 pH 值 8.25 8.31 8.22 8.35 8.2 8.17 总硬度（以 CaCO3 计） 81.7 85.9 92.1 87.8 89.5 溶解性总固体 649 616 596 633 氨氮（以 N 计） ND ND ND 硝酸盐（以 N 计） 0.218 0.231 亚硝酸盐（以 N 计） ND 挥发性酚类（以苯酚计） 氰化物 监测因子 最大值 最小值 （mg/l） （mg/l） / 8.35 74.7 85.28 585 590 ND ND 0.244 0.248 ND ND ND ND ND 标准差 检出率 超标率 8.17 / 100% 0 92.1 74.7 5.71 100% 0 611.50 649 585 23.43 100% 0 ND / / / / 0 0 0.205 0.253 0.23 0.253 0.205 0.02 100% 0 ND ND ND / / / / 0 0 ND ND ND ND / / / / 0 0 ND ND ND ND ND / / / / 0 0 0.648 0.573 0.612 0.736 0.596 0.688 0.64 0.736 0.596 0.06 100% 0 氟化物 0.724 0.975 0.898 0.81 0.846 0.796 0.84 0.975 0.724 0.08 100% 0 砷 ND ND ND ND ND ND / / / / 0 0 汞 0.66×10-3 0.56×10-3 0.37×10-3 0.53×10-3 0.38×10-3 0.40×10-3 0.48×10-3 0.66×10-3 0.37×10-3 / 100% 0 镉 1.55×10--3 1.42×10-3 1.21×10-3 1.11×10-3 1.21×10-3 1.47×10-3 1.33×10--3 1.55×10--3 1.11×10-3 / 100% 0 铬（六价） ND ND ND ND ND ND / / / / 0 0 铁 ND ND ND ND ND ND / / / / 0 0 锰 ND ND ND ND ND ND / / / / 0 0 铅 5.58×10-3 5.15×10-3 5.49×10-3 6.41×10-3 5.87×10-3 5.47×10-3 5.70×10-3 6.41×10-3 5.15×10-3 / 100% 0 总大肠菌群 2 2 2 2 2 2 / 2 2 / 100% 0 菌落总数 46 42 50 49 51 39 46.17 51 39 4.37 100% 0 石油类 ND ND ND ND ND ND / / / / 0 0 氯化物 162 174 157 166 148 151 159.67 174 148 8.84 100% 0 硫酸盐 148 135 120 130 116 152 133.50 152 116 13.26 100% 0 耗氧量（CODMn 法，以 O2 计） 31 均值 表 25 地下水现状评价结果一览表 浅层水 监测项目 TY1 TY2 TY3 TY4 TY5 TY6 pH 值 0.83 0.87 0.81 0.9 0.8 0.78 总硬度（以 CaCO3 计） 0.18 0.19 0.20 0.20 0.20 0.17 溶解性总固体 0.65 0.62 0.60 0.63 0.59 0.59 氨氮（以 N 计） 0.03 0.03 0.03 0.03 0.03 0.03 硝酸盐（以 N 计） 0.01 0.01 0.01 0.01 0.01 0.01 亚硝酸盐（以 N 计） 0.002 0.002 0.002 0.002 0.002 0.002 挥发性酚类（以苯酚计） 0.50 0.50 0.50 0.50 0.50 0.50 氰化物 0.02 0.02 0.02 0.02 0.02 0.02 耗氧量 （CODMn 法，以 O2 计） 0.22 0.19 0.20 0.25 0.20 0.23 氟化物 0.72 0.98 0.90 0.81 0.85 0.80 砷 0.02 0.02 0.02 0.02 0.02 0.02 汞 0.66 0.56 0.37 0.53 0.38 0.40 镉 0.31 0.28 0.24 0.22 0.24 0.29 铬（六价） 0.04 0.04 0.04 0.04 0.04 0.04 铁 0.05 0.05 0.05 0.05 0.05 0.05 锰 0.05 0.05 0.05 0.05 0.05 0.05 铅 0.58 0.52 0.55 0.64 0.59 0.55 总大肠菌群 0.67 0.67 0.67 0.67 0.67 0.67 菌落总数 0.46 0.42 0.50 0.49 0.51 0.39 石油类 0.07 0.07 0.07 0.07 0.07 0.07 氯化物 0.65 0.70 0.63 0.66 0.59 0.60 硫酸盐 0.59 0.54 0.48 0.52 0.46 0.61 由表 24、表 25 分析可知，项目区浅层地下水各监测因子中均未存在超标点， 监测指标均符合《地下水质量标准》（GB/T 14848-2017）III 类标准。 ℃地下水水质化学类型分析 地下水环境现状监测结果中 K+、Na+、Ca2+、Mg2+、CO32-、HCO3-、Cl-、SO42浓度见表 26。 32 表 26 地下水环境化学类型检测结果 化学离子 K+ 阳离子 Na+ （Meq %） Ca2+ Mg2+ CO32- 阴离子 HCO3- （Meq %） ClSO42- （单位：mmol/L） TY1 TY2 TY3 TY4 TY5 TY6 0.02 0.01 0.01 0.01 0.01 0.01 （0.23） （0.13） （0.17） （0.15） （0.14） （0.13） 5.09 5.70 5.78 4.78 6.09 5.74 （66.05） （68.72） 1.38 1.27 （17.92） （15.26） 1.22 1.32 （15.80） （15.89） 0 0 0 0 0 0 （0） （0） （0） （0） （0） （0） 2.1 2.45 2.20 2.15 2.11 2.35 （22.99） （25.06） 4.2 4.79 （45.98） （48.96） 2.83 2.54 （31.04） （25.99） （69.67） （60.66） （73.38） （70.38） 1.25 1.64 1.08 1.13 （15.00） （20.80） （13.02） （13.86） 1.26 1.45 1.12 1.28 （15.16） （18.39） （13.46） （15.64） （22.87） （22.36） （22.55） （24.34） 4.45 4.79 4.45 4.39 （46.33） （49.87） （47.46） （45.47） 2.96 2.67 2.81 2.92 （30.80） （27.77） （29.99） （30.18） 根据上述检测结果，利用地下水化学特征舒卡列夫分类确定该区地下水类型 见表 27。 表 27 层位 浅层水 各监测点位地下水化学类型表 监测点 水化学类型 1# TY1 Cl·SO4—Na·Ca 2# TY2 Cl·SO4—Na·Mg 3# TY3 Cl·SO4—Na·Mg 4# TY4 Cl·SO4—Na·Ca 5# TY5 Cl·SO4—Na·Mg 6# TY6 Cl·SO4—Na·Mg 由上表可知，该区浅层地下水化学类型主要为 Cl·SO4—Na ·Mg 型水。 3、区域地质、水文地质条件 本区大地构造单元处于中朝准地台(I 级)、华北断坳(II 级)、冀中台陷(III 级)、饶阳断凹(IV 级)构造单元的东南端，基岩埋深 2000~3000m。衡水―无极隐 伏大断裂(III 级构造单元分界线)为非全新世活动断裂，新构造运动不活跃。 衡水―无极隐伏大断裂西起曲阳以西，向东南经无极、衡水，于德州以南延 入山东，总体走向北西 50°。根据人工地震及钻探资料，断裂在衡水一带反映明 33 显，前中生代落差 900~3600m，断面倾向北东，倾角 39~55° ,形态类型属正断层； 向西至无极一带，落差减小为 700m 左右。总之，该断裂对两侧的中、新生代的 沉积具有明显的控制作用。区域地质构造纲要见图 8。 项目位置 图8 区域地质构造纲要图 （2）区域地层岩性 衡水市桃城区位于华北平原坳陷区，沧县隆起区。中新生代以来处于震荡式 34 沉降状态。第四系以来堆积了巨厚的松散物质，总厚度约为 460m 左右。第四系 地层由老到新为： 下更新统（Q1）：由棕红、棕黄、棕红显紫的致密亚粘土夹中细砂组成，砂 中长石有风化现象，厚约 150m，埋深 400~460m。 中更新统（Q2）：上部以棕黄色为主，下部以棕褐、棕红色为主的亚粘土夹 中粗砂层组成，厚度 170m 左右，埋深 250~310m。 上更新统（Q3）：上部灰黄、黄褐色，下部棕黄色的亚粘土、亚砂土夹粉细 砂层组成。西部、西北部间夹中粗砂，厚度约 50m，埋深 80~140m。 全新统（Q4）：为灰色、灰黄色亚粘土、亚砂土夹粉砂，结构松散，总厚度 30~90m。 （3）区域包气带岩性 衡水市地区包气带岩性可分为亚粘土区、亚砂亚粘互层区及亚砂土区，其中 项目所在区域包气带岩性处于亚砂土区，具体分布见图 9。 （4）区域水文地质 本区处于河北平原中部，属于近山河流及古黄河交替沉积形成的冲积平原沉 积区，松散沉积物厚达数百至千余米，多为冲洪积相和湖沼相沉积，水文地质条 件较为复杂。衡水市区域水文地质图见图 7。 区内含水组埋深不一，连续性较差。按照各层岩性在不同深度内的密集程度， 间隔情况，平面的分布状态，砂层出水率等，衡水地区垂向上划分为四个含水组， 与第四系地层划分一致： 第一含水组（Q4）为河流冲积和沼泽洼地沉积，主要为泥沙质松散物质，总 厚度50~70m。含水层岩性以细粉砂为主，砂层涌水量小于3m3/h·m。除西北部为 淡水外，其余地段均有咸水体，在咸水体上部分布有条带状的浅层淡水，厚度一 般10~30m，个别地段50~70m。浅层淡水在东部阜城、枣强、景县、故城四县较 为发育，中部只有零星分布且厚度较小。该含水组为潜水类型，现已开采的仅为 浅层淡水。 第二含水组（Q3）以河流冲积物为主，西北部有洪积物分布，局部有静水洼 地沉积物存在。底板深度170~250m，厚度120~180m。含水层岩性以粉细砂为主， 砂层涌水量1~3m3/h·m，地下水具有承压性质。除东部上段有咸水外，其余均为 淡水，矿化度小于1g/L，目前此含水组在滏阳河以北广泛开采利用。 第三含水组（Q2）以河流冲积洪积物沉淀为主，局部为湖相沉积，为泥沙质 35 松散沉积物。含水层以中细砂为主，间夹中粗砂，砂层涌水量为2~3m3/h·m。属 承压水，矿化度小于1g/L。底板深度在350~450m之间，厚度180~200m。该组为 目前深层淡水的主要开采层。 第四含水组（Q1）以河湖相沉积为主，西北部冲洪积泥沙质。底板深度变化 450~600m，含水层厚度100~140m。含水层以中细砂为主，间夹中粗砂。该组砂 层分选性、磨圆度均较差，砂层中长石有风化现象。涌水量小于2m3/h·m，属承 压水，矿化度小于1g/L。该含水组粘性土厚度较大、分布广、区域上分布较稳定， 与上部含水层隔离好。目前该层仅少量开采。 区域浅层地下水流向为西南至东北方向。 衡水地区水化学成分在水平和垂直方向上有明显分带性。 浅层地下水水化学成分分布：浅层地下水是指第一含水组上部的浅层淡水及 微咸水，深度为 10~50m。水化学形成条件复杂，水化学类型多变，为多种成分 构成的混合水型。以滏阳河为界，由西北向东南顺序为：重碳酸型水—重碳酸 硫酸型水—硫酸重碳酸型水—氯化物硫酸型水。矿化度由 2g/L 逐渐增大到 5g/L， 最大可达 13.5g/L。南部为河道带型水化学区，分布规律由东南向西北依次为： 重碳酸型水—重碳酸硫酸型水—氯化物硫化物型—氯化物硫化物硫酸型水。其中 重碳酸、硫酸重碳酸、氯化物重碳酸、氯化物重碳酸硫酸等型水，成条带状或朵 状零星分布，矿化物一般在 2g/L 以下，个别在 2~5g/L 之间。 深层地下水水化学分布：衡水市以滏阳河为界，分东南、西北两大水化学区。 河西北侧自西北向东南水型为重碳酸钠型水—重碳酸硫酸钠型水—硫酸重碳酸 钠型水—硫酸氯化物钠型水，表现为冲积扇水化学规律。河东南侧表现为滏阳河、 漳卫河冲积的河道带型水化学区。自东南向西北水化学类型为重碳酸氯化物钠型 —重碳酸钠型—重碳酸氯化物钠型水。滏阳新河一带为两区交接洼地，水化学类 型为氯化物重碳酸钠型—重碳酸氯化物硫酸钠型—氯化物硫酸钠型水。 36 项目位置 图9 区域包气带岩性分区图 区域水文地质图见图 10，区域地下水剖面图见图 11。 37 项目位置 图 10 区域水文地质图 38 图 11 区域水文地质剖面图 （5）区域地下水补给、径流、排泄 39 衡水市桃城区第四系含水层有深层含水层（承压水）和浅层含水层（潜水和 微承压水）之分，他们的补给、径流和排泄条件各不相同。 浅层水：属潜水和微承压水，由于其埋藏浅，直接接受降水入渗和地表水的 入渗补给，补给条件好，降水入渗为其主要补给来源；潜水蒸发和人工开采为主 要排泄方式，地下水循环交替缓慢。 深层水：属承压水，上覆岩层数十米至一百多米，广泛分布有厚度较大的咸 水层，补给条件差。侧向补给与越流补给是其主要补给项，人工开采为主要排泄 方式。 （6）评价区地层结构特征 本次调查区属滏阳河流域，地质状况稳定，地层除第一层耕土外，其下均为 第四系全新统冲积、沉积地层，目前区域内地势平坦，无冲沟滑坡、无地裂带， 地面高程在 19.0~21.5m 之间。调查区包气带上部岩性主要为粉质粘土、粉土。 经 野 外 双 环 渗 水 试 验 结 果 可 知 ， 包 气 带 垂 向 渗 透 系 数 为 5.48×10-5 cm/s ～ 6.93×10-5cm/s，包气带防污性能中等。 根据收集的相关调查评价区内地层资料，调查评价区内第四系含水层由新到 老分为四个含水组，时代分别相当于 Q4、Q3、Q2、Q1。 第一含水层组（全新统地层 Q4 ）：为浅层地下水，指咸水界面以上淡水层 和咸水层。含水层岩性以细砂、粉砂为主，含水层厚度约 10m，直接受降雨入渗 补给，单井单位涌水量 1～6m3/h.m，矿化度 1.3～19.36g/L。 第二含水组（上更新统地层 Q3）：顶界为咸淡水界面，底界深度 160m，由 于与第一含水层组之间不存在稳定隔水层，水力联系较密切，属承压水。单井单 位涌水量 2～6m3/h.m，矿化度<1g/L。 第三含水组（中更新统地层 Q2）：底界埋深 350m，与第二含水组之间存在 稳定隔水层，水力联系不密切，属承压水。含水层岩性以中粗砂、粉细砂为主， 单井单位涌水量 10～15m3/h.m，最大 20m3/h.m，矿化度<1g/L。 第四含水组（下更新统地层 Q1）：底界埋深 450m，属深层承压水类型，含 水层岩性以中粗砂、粉细砂为主，砂层连续性较差，单井单位涌水量 2 ～ 8m3/h.m，矿化度<1g/L。 根据野外实际调查，浅层地下水主要为第一含水组和第二含水组，其中第一 含水组分布有咸水层，几乎不被利用，第二含水组主要为淡水层，部分村庄用于 农业灌溉，井深在100～150m左右。深层地下水主要为第三含水组和第四含水组， 40 村庄居民生活及工业生产等用水以开采深层地下水为主，井深在200～500m左右。 由调查区成井柱状图可知，项目所在区域内有多个隔水层，第一隔水层岩性以亚 粘土和亚砂土为主，存在于第一含水层组与第二含水层组之间，地下埋深35～ 65m之间，厚度相差较大，隔水层不稳定；第二隔水层岩性以亚砂土为主，位于 116～142m之间，厚度26m，其中116m处的砂层和亚砂土交互层是深层地下水的 隔水顶板；142m埋深以下分布有若干亚砂土隔水层，可有效防止地下水受到污 染。调查区内深层地下水上部有相对隔水层，不能直接接受大气降水补给。隔水 层以亚粘土、亚砂土为主。调查区成井柱状图见图12。 图 12 调查区成井柱状图 4、地下水环境影响预测与评价 41 通过调查可知，项目场地潜水为孔隙水。目前当地工业及居民生活用水主要 开采深层承压地下水。其补给源属异地补给，浅层地下水与深层地下水之间有连 续稳定的隔水层阻隔，含水层之间水力联系不密切，含水层不易受到外界因素的 污染，因此不会对深层承压含水层产生影响。故本次影响预测只对浅水含水层进 行影响预测和评价。 ℃地下水预测情景设定 预测情景主要分为正常状况、非正常状况两种情景。 a、正常状况 本项目已依据《石油化工工程防渗技术规范》（GB/T50934-2013 ）要求设 计地下水污染防渗措施，因此本次评价不再进行正常状况情景下的预测。 b、非正常状况 综合分析根据本项目特征，非正常状况下选取石油类作为特征污染物进行预 测。非正常状况情景设定为油罐区管道接口密封老化发生滴漏，污染物直接穿透 包气带进入地下水运移的情景，本次评价运用解析法进行模拟预测。 源强计算：项目主要泄漏物质为液态汽油，其泄漏量按下式计算： Q=Cd×A×ρ×[2（P-P0）/ρ+2gh]0.5 式中：Q—物料泄漏量，kg/s； Cd—液体泄漏系数，0.60-0.64； A—裂口面积，m2； ρ—物料密度，取 750kg/m3； P—容器内介质压力，取值 106000Pa； P0—环境压力，取 101325Pa； g—重力加速度； h—裂口之上液位高度，取值 0m。 设定项目采取的渗漏自动检测系统发现渗漏的时间为 30min；破裂泄漏孔径 按 1.0mm 计，泄露量的 10%通过包气带进入地下水。 根据计算结果，由于输油管线破裂产生的泄露速度为 1.29g/s 。则进入地下 水含水层中的石油类为 1.29g/s×30min×60s×10%=232.2g。 源强核算结果见表 28。 42 表 28 非正常工况渗漏源强计算一览表 预测情景 密度 （kg/ m3） 源强 （g/s） 时间（min） 泄漏量 渗漏量 （g） 非正常工况 750 1.29 30 10% 232.2 ℃预测模型的概化 非正常状况下，主要考虑事故的泄漏石油直接进入浅层地下水，污染物在项 目场地含水层中的运移情况。模型可概化为一维稳定流动二维水动力弥散问题的 瞬时注入示踪剂—平面瞬时点源的预测模型，其主要假设条件为： a、评价区内含水层的基本参数（如渗透系数、有效孔隙度等）不变或变化 很小； b、污染物的排放对地下水流场没有明显的影响。 ℃数学模型的建立与参数的确定 污染物在含水层中的运移模型为《环境影响评价技术导则 地下水环境》 （HJ610-2016），一维稳定流动二维水动力弥散问题的瞬时注入示踪剂—平面 瞬时点源的预测模型： C x, y,t xt 2 y2 4DL t 4DT t mM M e 4n DL DT t 式中： x，y—计算点处的位置坐标； t—时间，d； C（x,y,t）—t 时刻点 x，y 处的污染物浓度，mg/L； M—含水层厚度，m；本项目所在区域浅层地下水含水层厚度概化为 10m； mM—长度为 M 的线源瞬时注入示踪剂的质量； n—有效孔隙度，量纲为一，含水层岩性主要为粉细砂，取均值 0.15； u—地下水流速度，m/d； 根据项目场地地层岩性，潜水含水层平均渗透系数 K 取值为 4.1m/d，水力坡度 I 取浅层地下水评价值 0.5‰，因此地下水的渗透流速 u=K×I/n=0.0137m/d； DL—纵向 x 方向的弥散系数，m2/d，根据资料，纵向弥散度 αL=20m，纵向 弥散系数 DL=αL×u=0.274m2/d； DT—横向 y 方向的弥散系数，m2/d，横向弥散度 αT=αL×0.1，横向弥散系数 DT=αT×u=0.0274m2/d； π—圆周率； 43 mM—长度为 M 的线源瞬时注入示踪剂的质量。 本次模拟预测根据非正常状况下情景设计， 在选定优先控制污染物的基础上， 分别对地下水污染物在不同时段的运移距离、超标范围和影响范围进行模拟预测。 污染物标准限值参照《生活饮用水卫生标准》（GB5749-2006）执行（石油类标 准限值≤0.3mg/L）。 ℃预测结果 非正常状况下污染物在含水层中运移，在水动力弥散作用下，瞬时注入的污 染物将产生呈椭圆形污染晕，污染晕中污染物浓度由中心向四周逐渐降低。随着 水动力弥散作用，污染晕将沿水流方向向下游运移，污染晕面积也会随时间的推 移逐渐缩小。参考《地下水质量标准》（GB/T14848-2017）和《生活饮用水卫 生标准》（GB5749-2006），饮用水水质各项指标不得低于 III 类水的标准，因 此本次预测在研究污染晕运移时，选取石油类的 III 类水质标准浓度（0.30mg/L） 作为超标范围污染晕前锋值，污染物检出限（0.01mg/L）作为影响范围污染晕前 锋值，判断污染晕运移距离及影响范围。 在本次预测中，预测了石油类在不同时间段的运移情况，主要分析了预测因 子的运移距离、污染晕的最大浓度、超标范围和污染晕前锋线是否运移出边界等 情况。预测结果见表 29 和图 13。在图中，横轴代表预测因子在地下水流方向运 移距离，纵轴代表预测因子在垂直地下水流方向运移距离，原点代表示踪剂释放 点。 表 29 石油类预测结果统计表 项目 预测时间 100d 1000d 5000d 10000d 前锋线运移 中心点 距离 浓度（mg/l） （m） 超标范围 14.5 影响范围 24.9 超标范围 0 影响范围 67.7 超标范围 0 影响范围 144.2 超标范围 0 影响范围 199.1 1.42 0.142 0.028 0.014 44 估算 面积 （m2） 是否运移出 超出站界最 厂界 远距离（m） 176.13 否 / 566.75 是 11.9 0 / / 2907.39 是 54.7 0 / / 5689.22 是 131.2 0 / / 3823.07 是 186.1 图 例 超标 影响 罐区 范围 范围 边界 图 13 0 25 50m 泄漏点 含水层中污染晕运移位置图 ℃预测结果分析 a、在正常状况下，设施的维护和管理有专人负责，防止油料的跑冒滴漏和 非正常状况发生。本项目设计已按照《石油化工工程防渗技术规范》 （GB/T50934-2013）中的要求对地面及构筑物进行防渗处理，不会对地下水环 境造成影响。 b、非正常状况下，污染物在水动力条件作用下主要由西南向东北方向运移。 随着时间的推移，污染物浓度、影响范围均逐渐降低，并最终稀释、扩散至标准 限值以下。现对污染物泄露 100d、1000d、5000d、10000d 预测结果分析如下： 污染物泄漏 100d 后，污染晕中心点浓度为 1.42mg/L，在厂区范围内出现小 范围超标，超标范围为 176.13m2，超标最远距离为 14.5m，影响范围 466.75m2， 影响范围污染晕前锋线最远运移距离 24.9m，超出站界最远距离 11.9m。 污染物泄漏 1000d 后，污染晕中心点浓度为 0.142mg/L，此时污染物浓度已 经低于石油类污染物标准限值（0.3 mg/L）；影响范围 2907.39m2，影响范围污 染晕前锋线最远运移距离 67.7m，超出站界最远距离 54.7m。 污染物泄漏 5000d 后，污染晕中心点浓度为 0.028mg/L，此时污染物浓度已 45 经低于石油类污染物标准限值（0.3 mg/L）；影响范围 5689.22m2 ，影响范围污 染晕前锋线最远运移距离 144.2m，超出站界最远距离 131.2m。 污染物泄漏 10000d 后，污染晕中心点浓度为 0.014mg/L ，此时污染物浓度 已经低于石油类污染物标准限值（0.3mg/L）；影响范围 3823.07m2，影响范围污 染晕前锋线最远运移距离 199.1m，超出站界最远距离 186.1m。 综上所述，正常工况下项目产生污染物不会对地下水环境造成影响；非正常 工况设定源强下，项目如果不进行防渗处理措施，污染物泄露进入地下水后，污 染晕影响范围随时间的推移，先增大至一定范围后逐渐减小。对加油站周边地下 水环境将产生一定影响。因此，建设单位需加强设施的维护和管理，防止管道、 阀门的跑冒滴漏和非正常状况情况发生，并严格按照《石油化工工程防渗技术规 范》（GB/T50934-2013）中的防渗措施要求对站区进行分区防渗处理，地下防 渗措施应符合现行国家标准《地下工程防水技术规范》（GB50108-2011）的有 关规定。 5、地下水环境保护措施与对策 地下水环境影响预测和评价结果显示，在没有适当的地下水防护措施情况下， 项目油品渗漏将对周边及下游的地下水环境构成威胁。为了确保地下水环境不受 污染，需采取适当的防护及管理措施。 针对项目可能发生的地下水污染情景，本项目按照“源头控制、分区防治、 污染监控、应急响应”相结合的原则制定了地下水污染防治措施，从污染物的产 生、入渗、扩散、应急响应等全阶段进行控制，具体措施如下： ℃源头控制措施 加强设施的维护和管理，选用优质设备和管件，并加强日常管理和维修维护 工作，防止和减少跑冒滴漏油现象、非正常工况情景发生。本评价要求建设单位 采取完善的防渗措施，加强防渗措施的日常维护，使防渗措施达到应有的防渗效 果。 ℃分区防腐、防渗措施 为防止本项目的生产运行对周边地下水环境造成不利影响，根据《环境影响 评价技术导则 地下水环境》（HJ 610-2016）的规定，参考《石油化工企业防渗 设计通则》、《石油化工防渗工程技术规范》（GB/T50934-2013）等相关规定， 结合项目污染物产生、处理过程、环节、项目总平面布置等情况，将场区分为重 点防渗区、一般防渗区和简单防渗区，污染防治分区见图 14，防渗措施见表 30。 46 重点防渗区：罐区、卸油口、围堰区及输油管线。储油罐为双层 FF 储罐。 油罐的周围应回填中性沙或细土，其厚度不应小于 0.3m，罐顶的覆土厚度不应 小于 0.5m。卸油口设置防油堤，油罐区地面、卸油口及输油管线全部做防腐防 渗处理，埋地加油管道采用双层管道。其他设置要求可参见《汽车加油加气站设 计与施工规范》(GB50156-2012)(2014 年局部修订版)、《石油化工工程防渗技术 规范》(GB/T50934-2013)、《地下工程防水技术规范》(GB50108)和《加油站地 下水污染防治技术指南(试行)》(环办水体函〔2017〕323 号)。 一般防渗区：加油罩棚区、化粪池。防渗性能不应低于 1.5m 厚渗透系数为 1.0×10-7cm/s 的黏土层的防渗性能。 简单防渗区：站房、站区道路及其他公用设施。防渗措施要求：一般地面硬 化。 表 30 本项目地面防渗措施一览表 项目 防渗分区 防渗措施 ℃储油罐采用双层 FF 储罐； 主体 油罐区 重点防渗区 ℃其埋地加油管道应采用双层管道，具体设计要求应 符合《汽车加油加气站设计与施工规范》 (GB50156-2012)(2014 年局部修订版)的规定； 工程 罩棚、化粪 池 一般防渗区 采取三合土铺底，上层铺 10～15cm 的抗渗混凝土 （抗渗等级不应低于 P6）硬化。 设置防油堤。三合土铺地，上层铺 10～15cm 的抗渗 卸油口 重点防渗区 度不小于 1.0mm 聚合物水泥等防水涂料。 辅助 工程 混凝土（抗渗等级不应低于 P6）硬化，表面涂刷厚 围堰区 重点防渗区 站房 简单防渗区 采用 10～15cm 抗渗钢筋混凝土（抗渗等级不应低于 P6），表面涂刷环氧树脂防渗层（厚度≥2mm）。. 一般地面硬化。 输油通气管线均采用无缝钢管焊接连接，敷设在行车 道及加油岛下的输油管线须敷设在 DN100 的铸铁套 设备、管道防腐防渗 管内。埋地加油管道采用双层钢质管道，外层管的壁 厚不应小于 5mm，内层管与外层管质检的缝隙应贯 通。 ℃防渗漏检测措施 为防止加油站油品泄漏，污染土壤和地下水，加油站需要采取防渗漏检测措 施。依据《加油站地下水污染防治技术指南（试行）》、《双层罐渗漏检测系统》 （GB/T30040）中相关规定，双层油罐管道系统的渗漏检测宜采用在线监测系统。 采用液体传感器监测时，传感器的检测精度不应大于 3.5mm。项目储罐液位仪测 漏系统应选用 A 类系统（即诊断储罐和与储罐相连通管道是否发生渗漏的系 47 统）。检出渗漏所需时间应满足下表要求： 表 31 测漏系统性能要求 系统种类 渗漏速度（L/h） 检出所需最长时间 4.0 24h 2.0 7d 0.8 14d A 动态渗漏监测 注：在发生 300L/h 或者更大损失时，储罐液位仪测漏系统所需最长检出时间不应超过 30min 罩棚 站 房 油罐区 化粪池 图 例 重点防 一般防 简单防 渗区 渗区 渗区 图 14 0 10 20m 比例尺 项目分区防渗布置图 ℃地下水环境监测与管理措施 根据《环境影响评价技术导则 地下水环境》（HJ610-2016）、《地下水环 境监测技术规范》（HJ/T164-2004）、《加油站地下水污染防治技术指南（试 48 行）》相关要求，本项目确定 1 个地下水监测点。监测点布设情况见表 32、图 15。 表 32 监测 点 JC1 地下水跟踪监测点布设情况一览表 建议位置 井深（m） 37°44'48.87" 115°38'50.45" 监测井结构 监测 采用一孔成井工艺， 60 井内滤水管长度应 监测点功能 层位 潜水 污染扩散监测点 大于含水层厚度。 兼应急抽排点 监测频率及监测因子 采用定性监测，通过肉眼观察、使用测油膏、便携式气体监测仪等其他快速 方法判定地下水监测井中是否存在油品污染，定性监测每周 1 次。若定性监测发 现地下水存在油品污染，立即启动定量监测；若定性监测未发现问题，则每季度 监测 1 次。 加油区 罐区 监测井 比 例 尺 ： 0 15m 图 15 监测井位布置图 ℃应急响应 若发现油品泄漏，需启动环境预警和开展应急响应。应急响应措施主要有泄 漏加油站停运、油品阻隔和泄漏油品回收。在 1 天内向环境保护主管部门报告， 49 在 5 个工作日内提供泄漏加油站的初始环境报告，包括责任人的名称和电话号码， 泄漏物的类型、体积和地下水污染物浓度，采取应急响应措施。 6、地下水环境影响评价结论 本次地下水评价，在搜集大量当地的历史水文地质条件资料的基础上，运用 解析法对正常状况下和非正常状况情景下污染物穿过包气带直接进入潜水含水 层开始运移的模拟和预测，分析项目建设对场地周边区域地下水环境的影响。 预测分析结果显示：正常工况下，污染物不会渗入地下含水层中，不会对项 目场地周边地下水环境造成影响。 非正常工况假定源强情景下： 污染物泄漏 100d 后，污染晕中心点浓度为 1.42mg/L，在厂区范围内出现小 范围超标，超标范围为 176.13m2，超标最远距离为 14.5m，影响范围 466.75m2， 影响范围污染晕前锋线最远运移距离 24.9m，超出站界最远距离 11.9m。 污染物泄漏 1000d 后，污染晕中心点浓度为 0.142mg/L，此时污染物浓度已 经低于石油类污染物标准限值（0.3 mg/L）；影响范围 2907.39m2，影响范围污 染晕前锋线最远运移距离 67.7m，超出站界最远距离 54.7m。 污染物泄漏 5000d 后，污染晕中心点浓度为 0.028mg/L，此时污染物浓度已 经低于石油类污染物标准限值（0.3 mg/L）；影响范围 5689.22m2，影响范围污 染晕前锋线最远运移距离 144.2m，超出站界最远距离 131.2m。 污染物泄漏 10000d 后，污染晕中心点浓度为 0.014mg/L ，此时污染物浓度 已经低于石油类污染物标准限值（0.3mg/L）；影响范围 3823.07m2，影响范围 污染晕前锋线最远运移距离 199.1m，超出站界最远距离 186.1m。 综上所述，非正常工况设定源强下，项目如果不进行防渗处理措施，污染物 泄露进入地下水后，将对加油站周边地下水环境产生一定影响。在严格按照相关 规范落实本次评价建议的防腐、防渗、防渗漏检测等措施后，从环境保护角度讲， 该项目建设对地下水环境的影响是可以接受的。 3、声环境影响分析 本项目主要噪声源为项目区内来往的机动车行驶产生的交通噪声和潜油泵、 加油机等设备运行时产生的设备噪声，声压级为 60～80dB(A)。 建设单位采取以下治理措施：加油设备选用低噪声设备，并设置减振垫，出 入区域内来往的机动车严格管理，采取车辆进站时减速、禁止鸣笛、加油时车辆 熄火和平稳启动等措施，使区域内的交通噪声降到最低值。 50 采取以上措施，经过围墙降噪、距离衰减后，南站界噪声满足《工业企业厂 界环境噪声排放标准》(GB12348-2008)中 4 类标准；东、西、北站界噪声满足 《工业企业厂界环境噪声排放标准》(GB12348-2008)中 2 类标准。 综上所述，本项目产生噪声对周围环境影响不大。 4、固体废物 项目固废主要为职工生活垃圾、油罐清理产生的油泥。 根据《国家危险废物名录》（部令 第 39 号），油泥属“HW08 废矿物油 与含矿物油废物”，危险特性表现为“毒性、易燃性”。 ℃生活垃圾：项目劳动定员 6 人，生活垃圾产生量以 0.5kg/(d·人)计，则生活 垃圾产生量为 1.1t/a，生活垃圾由环卫部门统一收集后处理。 ℃危险废物：通过类比相同规模加油站，油罐清理产生的油泥约 0.05t/a；油 罐由总公司负责定期清理，每 3-5 年清理一次，清理的油罐油泥立即运走由有资 质单位处理（危废协议见附件），不在站区暂存，油罐油泥外运管理按照《危险 废物转移联单管理办法》（国家环境保护总局令 1999 年第 5 号）和《河北省固 体废物动态信息管理系统》的规定执行。 综上所述，本项目产生的固体废物均得到妥善处理，不会对周围环境产生不 良影响。 5、环境风险分析 项目建成后，站区存在主要风险物质包括柴油、汽油，因此本次评价对站区 存在的主要风险进行分析。 （1）物质理化性质和危险特性 本项目涉及的主要物料为汽油、柴油，其理化性质和危险特性见表 33、34。 51 表 33 汽油的理化性质和危险特性 第一部分 危险性概述 危险性类别： 第 3.1 类低闪点易燃液体。 燃爆危险： 易燃。 侵入途径： 吸入、食入、经皮吸收。 有害燃烧产物： 一氧化碳、二氧化碳 主要作用于中枢神经系统，急性中毒症状有头晕、头痛、恶心、呕吐、步态 不稳、共济失调。高浓度吸入出现中毒性脑病。极高浓度吸入引起意识突然 健康危害： 丧失，反射性呼吸停止及化学性肺炎。可致角膜溃疡、穿孔、甚至失明。皮 肤接触致急性接触性皮炎或过敏性皮炎。急性经口中毒引起急性胃肠炎，重 者出现类似急性吸入中毒症状。慢性中毒：神经衰弱综合症，周围神经病， 皮肤损害。 环境危害： 该物质对环境有危害，应特别注意对地表水、土壤、大气和饮用水的污染。 第二部分 外观及性状： 理化特性 无色或淡黄色易挥发液体，具有特殊臭味。 熔点(℃)： <-60 相对密度(水＝1) 0.70~0.79 闪点(℃)： -50 相对密度(空气=1) 3.5 引燃温度(℃)： 415~530 爆炸上限％(V/V)： 6.0 沸点(℃)： 40~200 爆炸下限％(V/V)： 1.3 溶解性： 主要用途： 不溶于水、易溶于苯、二硫化碳、醇、易溶于脂肪。 主要用作汽油机的燃料，用于橡胶、制鞋、印刷、制革、等行业，也可用作 机械零件的去污剂。 第三部分 稳定性及化学活性 稳定性： 稳定 避免接触的条件： 明火、高热。 禁配物： 强氧化剂 聚合危害： 不聚合 分解产物： 一氧化碳、二氧化碳。 第四部分 毒理学资料 急性毒性： LD50 67000mg/kg(小鼠经口)，(120 号溶剂汽油) LC50 103000mg/m3 小鼠，2 小时(120 号溶剂汽油) 高浓度吸入出现中毒性脑病。极高浓度吸入引起意识突然丧失、反射性呼吸 急性中毒： 停止和化学性肺炎。可致角膜溃疡、穿孔，甚至失明。皮肤接触致急性接触 性皮炎或过敏性皮炎。急性经口中毒引起急性胃肠炎；重者出现类似急性吸 入中毒症状。 慢性中毒： 神经衰弱综合症，周围神经病，皮肤损害。 刺激性： 人经眼：140ppm(8 小时)，轻度刺激。 最高容许浓度 300mg/m3 52 表 34 柴油的理化性质和危险特性 第一部分 危险性概述 危险性类别： 第 3.3 类高闪点易燃液体 燃爆危险： 易燃 侵入途径： 吸入、食入、经皮吸收 有害燃烧产物： 一氧化碳、二氧化碳 环境危害： 该物质对环境有危害，应特别注意对地表水、土壤、大气和饮用水的污染。 第二部分 理化特性 外观及性状： 稍有粘性的棕色液体。 主要用途： 用作柴油机的燃料等。 闪点(℃)： 45~55℃ 相对密度(水＝1)： 0.87~0.9 沸点(℃)： 200~350℃ 爆炸上限％(V/V)： 4.5 自然点(℃)： 257 爆炸下限％(V/V)： 1.5 溶解性： 不溶于水，易溶于苯、二硫化碳、醇，易溶于脂肪。 第三部分 稳定性及化学活性 稳定性： 稳定 避免接触的条件： 明火、高热 禁配物： 强氧化剂、卤素 聚合危害： 不聚合 分解产物： 一氧化碳、二氧化碳 第四部分 LD50 急性毒性： 急性中毒： 毒理学资料 LC50 皮肤接触柴油可引起接触性皮炎、油性痤疮，吸入可引起吸入性肺炎， 能经胎盘进入胎儿血中。 慢性中毒： 柴油废气可引起眼、鼻刺激症状，头痛。 刺激性： 具有刺激作用 最高容许浓度 目前无标准 由以上列表分析可知，本项目涉及的物料中，汽油和柴油均为易燃液体。 （2）风险识别 项目环境风险评价物质风险识别范围包括：主要原材料及辅助材料、燃料、 中间产品、最终产品以及生产过程排放的“三废”污染物等。根据《建设项目环境 风险评价技术导则》(HJ/T169-2004)附录 A.1，对其按有毒有害、易燃易爆物质 逐个分类识别判定。 《建设项目环境风险评价技术导则》(HJ/T169-2004)附录 A.1 中物质危险性 判定标准见表 35。 53 表 35 有毒 物质 LD50(大鼠经口)mg/kg LD50(大鼠经皮)mg/kg LC50(大鼠吸入，4 小时)mg/L 1 <5 <1 <0.1 2 5
